【中国实用新型】赛车传动系统保护罩壳

无权-未缴年费 中国

申请号:
CN201720098046.0
专利权人:
常州工程职业技术学院
授权公告日/公开日:
2017.08.29
专利有效期:
2017.01.22-2027.01.22
技术分类:
F16:工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
转化方式:
转让
价值度指数:
53.0分
价格:
面议
1202 0

发布人

常州工程职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201720098046.0
申请日
20170122
公开/公告号
CN206449181U
公开/公告日
20170829
申请/专利权人
[常州工程职业技术学院]
发明/设计人
[于瑞, 高馨, 周春雷, 姚明光]
主分类号
F16H57/029
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[路接洲]

摘要

本实用新型涉及一种赛车传动系统保护罩壳,封板连接在锥形筒的前端,锥形筒的后端连接在外护板左端的前表面,外连接片固定连接在外护板的边缘。内环板Ⅰ连接在内护板右端的后表面,内连接片固定连接在内护板的边缘,内板Ⅰ固定连接在内环板Ⅰ的后端,内环板Ⅱ的前端与内板Ⅰ相连接,内环板Ⅱ的后端连接有内板Ⅱ。外连接片呈折弯状态深入到环形防护圈前端的内部,内连接片呈折弯状态深入到环形防护圈后端的内部。该赛车传动系统保护罩壳结构美观大方,强度高,将赛车传动系统完全密封在内部,振动小,防护效果好,安全性高,并且能够及时的将内部的热量排出,保证赛车传动系统稳定可靠的工作。

法律状态

法律状态公告日 20210101
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):F16H 57/029
专利号:ZL2017200980460
申请日:20170122
授权公告日:20170829
终止日期:20200122
法律状态公告日 20170829
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(7

独立权利要求数量(1

1.赛车传动系统保护罩壳,包括封板(1)、锥形筒(2)、外护板(3)、外连接片(4)、环形防 护圈(5)、内护板(6)、内连接片(7)、内环板Ⅰ(8)、内板Ⅰ(9)、内环板Ⅱ(10)和内板Ⅱ(11),其 特征在于:封板(1)连接在锥形筒(2)的前端,锥形筒(2)的后端连接在外护板(3)左端的前 表面,外连接片(4)固定连接在外护板(3)的边缘;内环板Ⅰ(8)连接在内护板(6)右端的后表 面,内连接片(7)固定连接在内护板(6)的边缘,内板Ⅰ(9)固定连接在内环板Ⅰ(8)的后端,内 环板Ⅱ(10)的前端与内板Ⅰ(9)相连接,内环板Ⅱ(10)的后端连接有内板Ⅱ(11);外连接片 (4)呈折弯状态深入到环形防护圈(5)前端的内部,内连接片(7)呈折弯状态深入到环形防 护圈(5)后端的内部。

2.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述锥形筒(2)上设置 有多个通风散热孔(2-1)。

3.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述外连接片(4)和内 连接片(7)均有多个。

4.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述外护板(3)的左侧 设置有通孔Ⅰ(3-1),所述的通孔Ⅰ(3-1)与锥形筒(2)的内部连通。

5.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述内护板(6)的左侧 设置有传动轴穿孔Ⅰ(6-1),内护板(6)的右侧设置有通孔Ⅱ(6-2),所述的通孔Ⅱ(6-2)与内 环板Ⅰ(8)的内部连通。

6.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述内板Ⅱ(11)上设置 有传动轴穿孔Ⅱ(11-1)。

7.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述外连接片(4)与环 形防护圈(5)以焊接的方式固定连接,内连接片(7)与环形防护圈(5)之间通过螺栓固定连 接。

1.赛车传动系统保护罩壳,包括封板(1)、锥形筒(2)、外护板(3)、外连接片(4)、环形防 护圈(5)、内护板(6)、内连接片(7)、内环板Ⅰ(8)、内板Ⅰ(9)、内环板Ⅱ(10)和内板Ⅱ(11),其 特征在于:封板(1)连接在锥形筒(2)的前端,锥形筒(2)的后端连接在外护板(3)左端的前 表面,外连接片(4)固定连接在外护板(3)的边缘;内环板Ⅰ(8)连接在内护板(6)右端的后表 面,内连接片(7)固定连接在内护板(6)的边缘,内板Ⅰ(9)固定连接在内环板Ⅰ(8)的后端,内 环板Ⅱ(10)的前端与内板Ⅰ(9)相连接,内环板Ⅱ(10)的后端连接有内板Ⅱ(11);外连接片 (4)呈折弯状态深入到环形防护圈(5)前端的内部,内连接片(7)呈折弯状态深入到环形防 护圈(5)后端的内部。 2.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述锥形筒(2)上设置 有多个通风散热孔(2-1)。 3.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述外连接片(4)和内 连接片(7)均有多个。 4.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述外护板(3)的左侧 设置有通孔Ⅰ(3-1),所述的通孔Ⅰ(3-1)与锥形筒(2)的内部连通。 5.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述内护板(6)的左侧 设置有传动轴穿孔Ⅰ(6-1),内护板(6)的右侧设置有通孔Ⅱ(6-2),所述的通孔Ⅱ(6-2)与内 环板Ⅰ(8)的内部连通。 6.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述内板Ⅱ(11)上设置 有传动轴穿孔Ⅱ(11-1)。 7.根据权利要求1所述的赛车传动系统保护罩壳,其特征在于:所述外连接片(4)与环 形防护圈(5)以焊接的方式固定连接,内连接片(7)与环形防护圈(5)之间通过螺栓固定连 接。

说明书

技术领域

本实用新型涉及赛车技术领域,具体为一种赛车传动系统保护罩壳。

背景技术

赛车是使用汽车作速度竞赛的运动。在1895年,这项运动第一次在法国出现。如 今,它已经成为了全世界吸引最多观众观看的一项体育赛事。

赛车传动系统保护罩壳是赛车上重要了一个零部件,主要用于保护赛车的传动系 统,例如,皮带轮和转轮等,目前采用弧形板进行防护,存在美观性差,不完全密封,振动严 重,强度低,防护效果差等不足。

发明内容

本实用新型的目的在于提供赛车传动系统保护罩壳,以解决上述背景技术中提出 的问题。

为实现上述目的,本实用新型提供如下技术方案:一种赛车传动系统保护罩壳,包 括封板、锥形筒、外护板、外连接片、环形防护圈、内护板、内连接片、内环板Ⅰ、内板Ⅰ、内环板 Ⅱ和内板Ⅱ。

封板连接在锥形筒的前端,锥形筒的后端连接在外护板左端的前表面,外连接片 固定连接在外护板的边缘。内环板Ⅰ连接在内护板右端的后表面,内连接片固定连接在内护 板的边缘,内板Ⅰ固定连接在内环板Ⅰ的后端,内环板Ⅱ的前端与内板Ⅰ相连接,内环板Ⅱ的 后端连接有内板Ⅱ。外连接片呈折弯状态深入到环形防护圈前端的内部,内连接片呈折弯 状态深入到环形防护圈后端的内部。

优选的,所述锥形筒上设置有多个通风散热孔。

优选的,所述外连接片和内连接片均有多个。

优选的,所述外护板的左侧设置有通孔Ⅰ,所述的通孔Ⅰ与锥形筒的内部连通。

优选的,所述内护板的左侧设置有传动轴穿孔Ⅰ,内护板的右侧设置有通孔Ⅱ,所 述的通孔Ⅱ与内环板Ⅰ的内部连通。

优选的,所述内板Ⅱ上设置有传动轴穿孔Ⅱ。

优选的,所述外连接片与环形防护圈以焊接的方式固定连接,内连接片与环形防 护圈之间通过螺栓固定连接。

本实用新型的有益效果是,解决了背景技术中存在的缺陷,该赛车传动系统保护 罩壳结构美观大方,强度高,将赛车传动系统完全密封在内部,振动小,防护效果好,安全性 高,并且能够及时的将内部的热量排出,保证赛车传动系统稳定可靠的工作。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

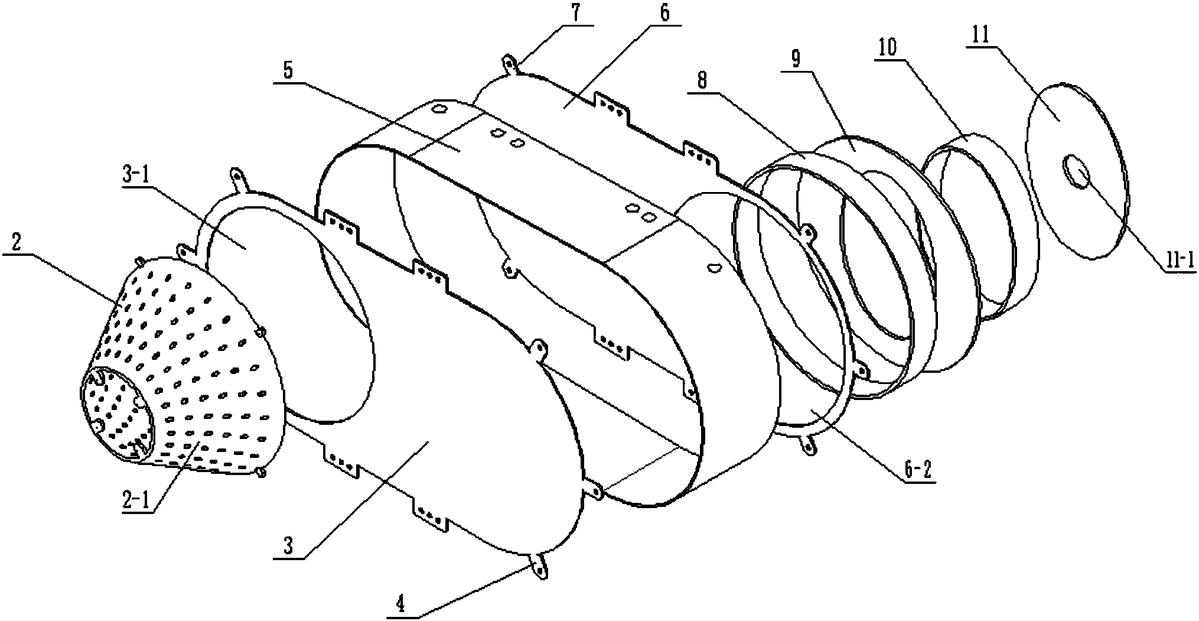

图1为本实用新型赛车传动系统保护罩壳的爆炸结构示意图。

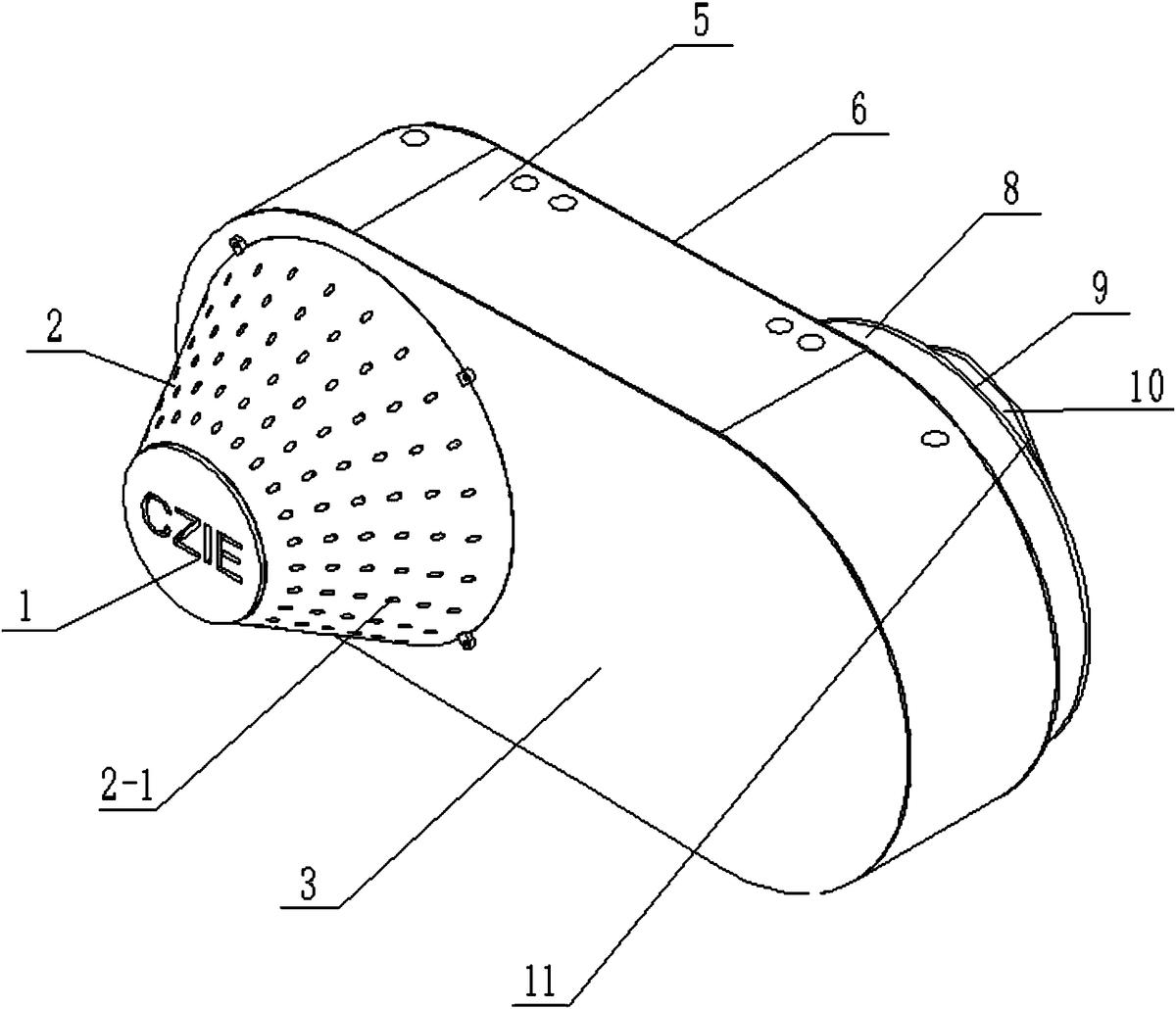

图2为本实用新型赛车传动系统保护罩壳的结构示意图。

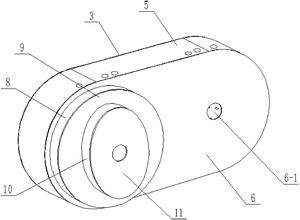

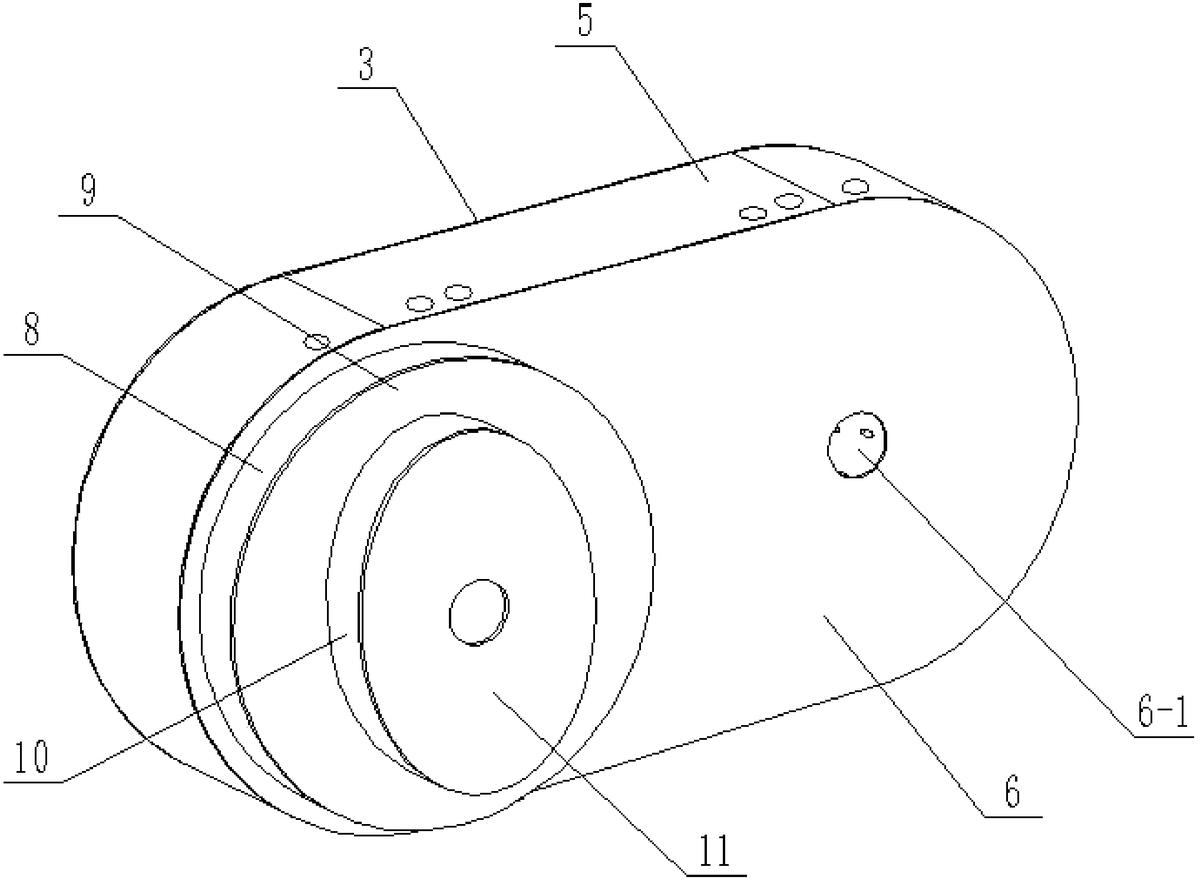

图3为本实用新型赛车传动系统保护罩壳在另一方向上的结构示意图。

图中:1、封板、2、锥形筒、2-1、通风散热孔、3、外护板、3-1、通孔Ⅰ、4、外连接片、5、 环形防护圈、6、内护板、6-1、传动轴穿孔Ⅰ、6-2、通孔Ⅱ、7、内连接片、8、内环板Ⅰ、9、内板Ⅰ、 10、内环板Ⅱ、11、内板Ⅱ、11-1、传动轴穿孔Ⅱ。

具体实施方式

现在结合附图和优选实施例对本实用新型作进一步详细的说明。这些附图均为简 化的示意图,仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关 的构成。

如图1-3所示的赛车传动系统保护罩壳,包括封板1、锥形筒2、外护板3、外连接片 4、环形防护圈5、内护板6、内连接片7、内环板Ⅰ8、内板Ⅰ9、内环板Ⅱ10和内板Ⅱ11。

封板1连接在锥形筒2的前端,锥形筒2的后端通过螺钉连接在外护板3左端的前表 面,外连接片4固定连接在外护板3的边缘;内环板Ⅰ8连接在内护板6右端的后表面,内连接 片7固定连接在内护板6的边缘,内板Ⅰ9固定连接在内环板Ⅰ8的后端,内环板Ⅱ10的前端与 内板Ⅰ9相连接,内环板Ⅱ10的后端连接有内板Ⅱ11;外连接片4呈折弯状态深入到环形防护 圈5前端的内部,外连接片4与环形防护圈5以焊接的方式固定连接,内连接片7呈折弯状态 深入到环形防护圈5后端的内部,环形防护圈5后端的周围和内连接片7上均设置有螺纹孔, 内连接片7与环形防护圈5之间通过螺栓固定连接,便于环形防护圈5的拆卸与安装。

所述锥形筒2上设置有多个通风散热孔2-1,通风散热孔2-1能够及时的将赛车传 动系统工作产生的热量排出,保证赛车传动系统稳定可靠的工作。

所述外连接片4和内连接片7均有多个,保证外连接片4和内连接片7与环形防护圈 5之间连接的牢固。

所述外护板3的左侧设置有通孔Ⅰ3-1,所述的通孔Ⅰ3-1与锥形筒2的内部连通。

所述内护板6的左侧设置有传动轴穿孔Ⅰ6-1,内护板6的右侧设置有通孔Ⅱ6-2,所 述的通孔Ⅱ6-2与内环板Ⅰ8的内部连通。

所述内板Ⅱ11上设置有传动轴穿孔Ⅱ11-1。

所述外连接片4与环形防护圈5以焊接的方式固定连接,内连接片7与环形防护圈5 之间通过螺栓固定连接。

首先将内连接片7与环形防护圈5之间固定连接的螺栓拆开,将赛车的输出端传动 轴从后向前依次穿过内板Ⅱ11上的传动轴穿孔Ⅱ11-1、内环板Ⅱ10、内板Ⅰ9和内环板Ⅰ8,其 赛车的输出端传动轴的末端伸入到环形防护圈5的内部,将赛车的输入端传动轴穿过内护 板6上的传动轴穿孔Ⅰ6-1伸入到环形防护圈5的内部,然后在赛车的输入端传动轴和赛车的 输出端传动轴上安装传动系统,比如皮带轮和皮带等,最后盖上环形防护圈5,内连接片7与 环形防护圈5之间通过螺栓固定连接,螺栓连接快速可靠,整个赛车传动系统保护罩壳构成 一个封闭结构,结构美观大方,并且赛车传动系统保护罩壳的各零部件的材料采用0.3mm的 冷板刚,冷板刚的强度和硬度高,质量轻,从而提高赛车传动系统保护罩壳的强度和刚度, 将赛车传动系统完全密封在内部,振动小,防护效果好,安全性高。

以上说明书中描述的只是本实用新型的具体实施方式,各种举例说明不对本实用 新型的实质内容构成限制,所属技术领域的普通技术人员在阅读了说明书后可以对以前所 述的具体实施方式做修改或变形,而不背离实用新型的实质和范围。
