【中国发明,中国发明授权】一种体育旅游休闲用的遮阳帽

有权-审定授权 中国

申请号:
CN201810200568.6
专利权人:
山西大同大学
授权公告日/公开日:
2021.10.15
专利有效期:
2018.03.12-2038.03.12
技术分类:
A42:帽类制品
转化方式:
转让
价值度指数:
57.0分
价格:
¥9200.00
261 0

发布人

纸鹤

联系人纸鹤

  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201810200568.6
申请日
20180312
公开/公告号
CN110150779A
公开/公告日
20190823
申请/专利权人
[山西大同大学]
发明/设计人
[宋睿]
主分类号
A42B1/18
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
山西(14)
颁证日
G06T1/00
代理人
[李静]

摘要

本发明公开了一种体育旅游休闲用的遮阳帽,所述内套与外帽下部的软布套上均设置密封区与透气区,密封区与透气区沿软布套周向等距设置;所述遮阳帽本体下部边缘设置帽檐,帽檐周向固定连接魔术贴,且帽檐外部设置遮阳环,遮阳环内圈固定连接另一魔术贴;所述遮阳环周向设置多个光伏片。该遮阳帽通过转动转扭带动内套和外帽相对转动从而使得内套和外帽上的透气区与密封区贴合或者分离,达到透气与防水两用的效果,同时遮阳环上设有光伏片收集光能转换为电能为LED照明彩灯提供照明能源,由光敏开关根据光线强度自动开闭LED照明彩灯,通过魔术贴将遮阳环与帽檐粘结实现遮阳环的可拆卸功能,方便欣赏风景和清洗。

法律状态

法律状态公告日 20211102
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):A42B 1/24
专利号:ZL2018102005686
登记生效日:20211021
变更事项:专利权人
变更前权利人:山西大同大学
变更后权利人:宿迁凯丽纺织品有限公司
变更事项:地址
变更前权利人:037009 山西省大同市御河桥东水泊寺乡水泊寺村1602号
变更后权利人:223800 江苏省宿迁市宿豫区关庙镇关庙街
法律状态公告日 20211015
法律状态 授权
法律状态信息 授权
法律状态公告日 20190917
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):A42B 1/18
专利申请号:2018102005686
申请日:20180312
法律状态公告日 20190823
法律状态 公开
法律状态信息 公开
事务数据公告日 20211102
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):A42B 1/24
专利号:ZL2018102005686
登记生效日:20211021
变更事项:专利权人
变更前权利人:山西大同大学
变更后权利人:宿迁凯丽纺织品有限公司
变更事项:地址
变更前权利人:037009 山西省大同市御河桥东水泊寺乡水泊寺村1602号
变更后权利人:223800 江苏省宿迁市宿豫区关庙镇关庙街

权利要求

权利要求数量(7

独立权利要求数量(1

1.一种体育旅游休闲用的遮阳帽,包括遮阳帽本体、内套(1)、连接轴(3)、魔术贴(6)、固定板(13)、软布套(14)和通气孔(17),其特征在于,所述遮阳帽本体上部设置内套(1),内套(1)下部为软布套(14),且软布套(14)上端设置固定板(13),固定板(13)上端转动连接连接轴(3);所述外帽(2)下部为另一软布套(14),且软布套(14)上端设置又一固定板(13),上部固定板(13)与连接轴(3)固定连接;所述内套(1)与外帽(2)下部的软布套(14)上均设置密封区(15)与透气区(16),密封区(15)与透气区(16)沿软布套(14)周向等距设置;所述遮阳帽本体下部边缘设置帽檐(5),帽檐(5)周向固定连接魔术贴(6),且帽檐(5)外部设置遮阳环(7),遮阳环(7)内圈固定连接另一魔术贴(6);所述遮阳环(7)周向设置多个光伏片(8),光伏片(8)电性连接电源,电源设置于遮阳帽本体后部,且帽檐(5)前部设置一排LED照明彩灯(9)。

2.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述固定轴(3)上端固定连接转扭(4)。

3.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述遮阳环(7)与帽檐(5)通过魔术贴(6)粘接。

4.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述LED照明彩灯(9)电性连接光敏开关和电源。

5.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述透气区(16)表面均匀分布多个通气孔(17)。

6.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述帽檐(5)两侧下部转动连接系带(10),左侧系带(10)下端设置插销(11),右侧系带(10)下端设置卡套(12)。

7.根据权利要求6所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述插销(11)与卡套(12)插接。

1.一种体育旅游休闲用的遮阳帽,包括遮阳帽本体、内套(1)、连接轴(3)、魔术贴(6)、固定板(13)、软布套(14)和通气孔(17),其特征在于,所述遮阳帽本体上部设置内套(1),内套(1)下部为软布套(14),且软布套(14)上端设置固定板(13),固定板(13)上端转动连接连接轴(3);所述外帽(2)下部为另一软布套(14),且软布套(14)上端设置又一固定板(13),上部固定板(13)与连接轴(3)固定连接;所述内套(1)与外帽(2)下部的软布套(14)上均设置密封区(15)与透气区(16),密封区(15)与透气区(16)沿软布套(14)周向等距设置;所述遮阳帽本体下部边缘设置帽檐(5),帽檐(5)周向固定连接魔术贴(6),且帽檐(5)外部设置遮阳环(7),遮阳环(7)内圈固定连接另一魔术贴(6);所述遮阳环(7)周向设置多个光伏片(8),光伏片(8)电性连接电源,电源设置于遮阳帽本体后部,且帽檐(5)前部设置一排LED照明彩灯(9)。 2.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述固定轴(3)上端固定连接转扭(4)。 3.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述遮阳环(7)与帽檐(5)通过魔术贴(6)粘接。 4.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述LED照明彩灯(9)电性连接光敏开关和电源。 5.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述透气区(16)表面均匀分布多个通气孔(17)。 6.根据权利要求1所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述帽檐(5)两侧下部转动连接系带(10),左侧系带(10)下端设置插销(11),右侧系带(10)下端设置卡套(12)。 7.根据权利要求6所述的一种体育旅游休闲用的遮阳帽,其特征在于,所述插销(11)与卡套(12)插接。

说明书

技术领域

本发明涉及一种新型遮阳帽,具体是一种体育旅游休闲用的遮阳帽。

背景技术

夏季随着天气越来越热,一种能很好的遮挡阳光的帽子在不少城市街头悄然流行,走在大街小巷就会发现,戴这种遮阳帽的大部分市民都是骑车的女士和年龄较小的孩子。在小商品市场里,挂满了这种正在热销的遮阳帽。这种的帽子,夏天大家都喜欢买,有保护作用,不容易晒着皮肤、刺激眼睛,具有轻薄、凉爽的特点。选择遮阳帽,除了要选择适合自己的款式,还应注意它的防晒效果,应选择大帽檐的,浅色的;此外,还应注意遮阳帽的吸汗或排汗效果。

目前现有的遮阳帽普遍存在透气性和防水性不可兼容的问题,透气性好的遮阳帽在雨天不具有防水功能,而防水性佳的遮阳帽又不具备通气性的问题,且现有的遮阳帽大多不带有照明功能,部分带有照明功能的遮阳帽通过在帽体内安装电池,节能性差,经常需要更换电池,十分麻烦。

发明内容

本发明的目的在于提供一种体育旅游休闲用的遮阳帽,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:

一种体育旅游休闲用的遮阳帽,包括遮阳帽本体、内套、连接轴、魔术贴、固定板、软布套和通气孔,所述遮阳帽本体上部设置内套,内套下部为软布套,且软布套上端设置固定板,固定板上端转动连接连接轴;所述外帽下部为另一软布套,且软布套上端设置又一固定板,上部固定板与连接轴固定连接;所述内套与外帽下部的软布套上均设置密封区与透气区,密封区与透气区沿软布套周向等距设置;所述遮阳帽本体下部边缘设置帽檐,帽檐周向固定连接魔术贴,且帽檐外部设置遮阳环,遮阳环内圈固定连接另一魔术贴;所述遮阳环周向设置多个光伏片,光伏片电性连接电源,电源设置于遮阳帽本体后部,且帽檐前部设置一排LED照明彩灯。

作为本发明进一步的方案:所述固定轴上端固定连接转扭。

作为本发明再进一步的方案:所述遮阳环与帽檐通过魔术贴粘接。

作为本发明再进一步的方案:所述LED照明彩灯电性连接光敏开关和电源。

作为本发明再进一步的方案:所述透气区表面均匀分布多个通气孔。

作为本发明再进一步的方案:所述帽檐两侧下部转动连接系带,左侧系带下端设置插销,右侧系带下端设置卡套。

作为本发明再进一步的方案:所述插销与卡套插接。

与现有技术相比,本发明的有益效果是:该遮阳帽通过转动转扭带动内套和外帽相对转动从而使得内套和外帽上的透气区与密封区贴合或者分离,达到透气与防水两用的效果,同时遮阳环上设有光伏片收集光能转换为电能为LED照明彩灯提供照明能源,由光敏开关根据光线强度自动开闭LED照明彩灯,通过魔术贴将遮阳环与帽檐粘结实现遮阳环的可拆卸功能,方便欣赏风景和清洗。

附图说明

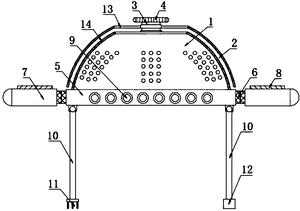

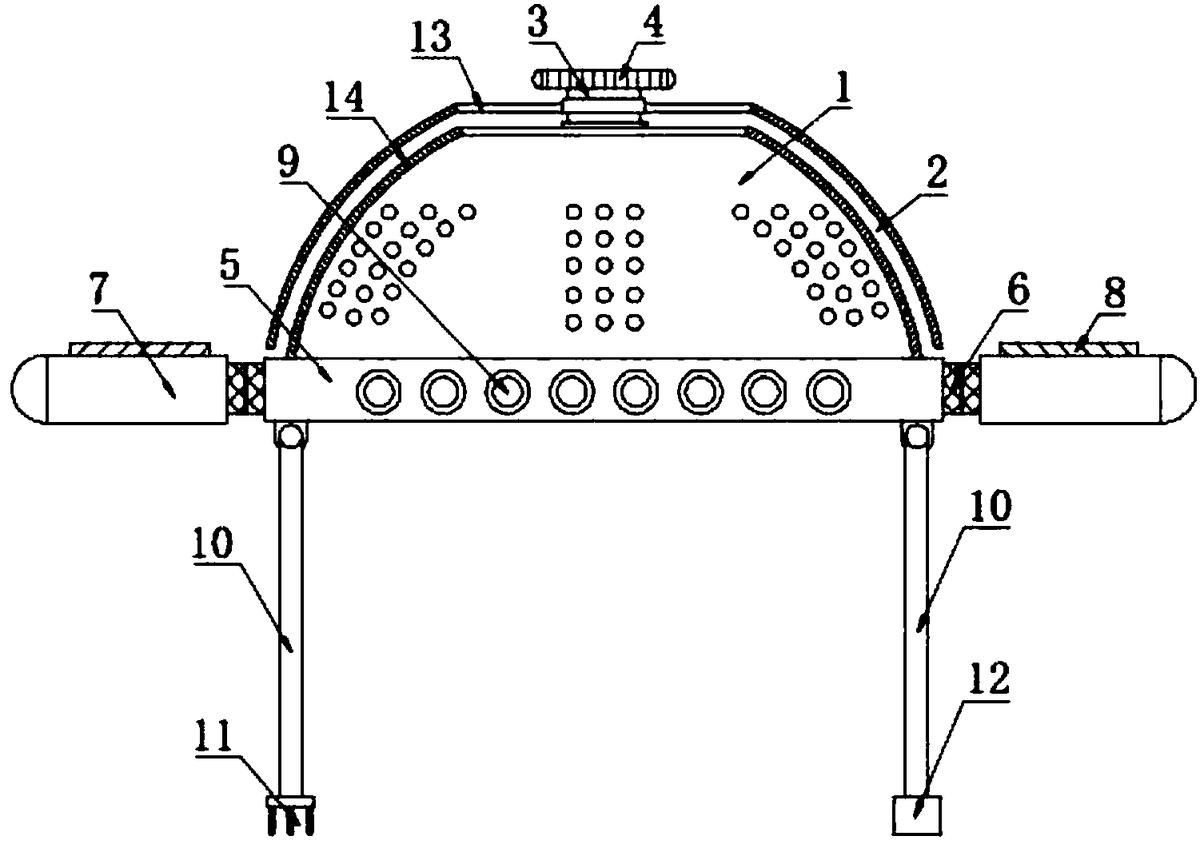

图1为体育旅游休闲用的遮阳帽的结构示意图。

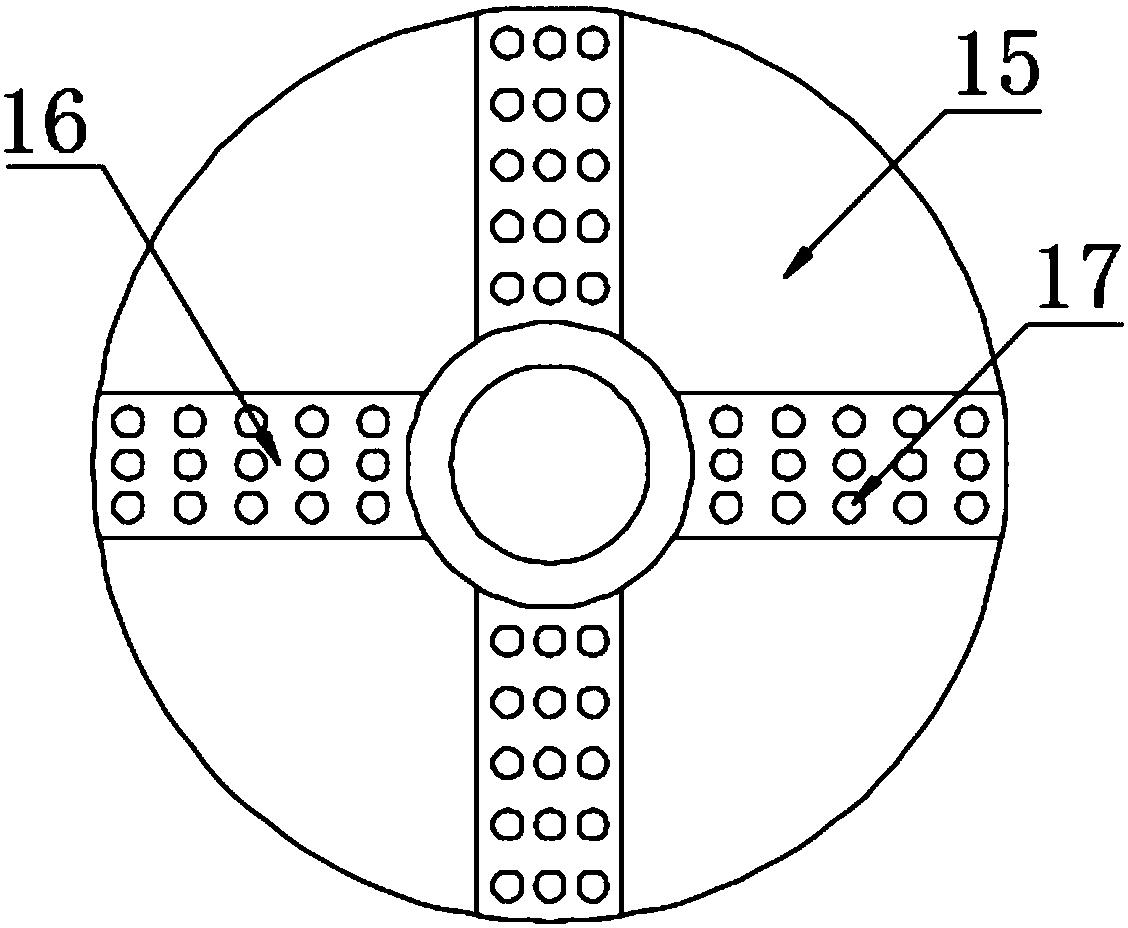

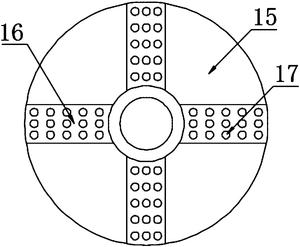

图2为体育旅游休闲用的遮阳帽中透气区与密封区的俯视图。

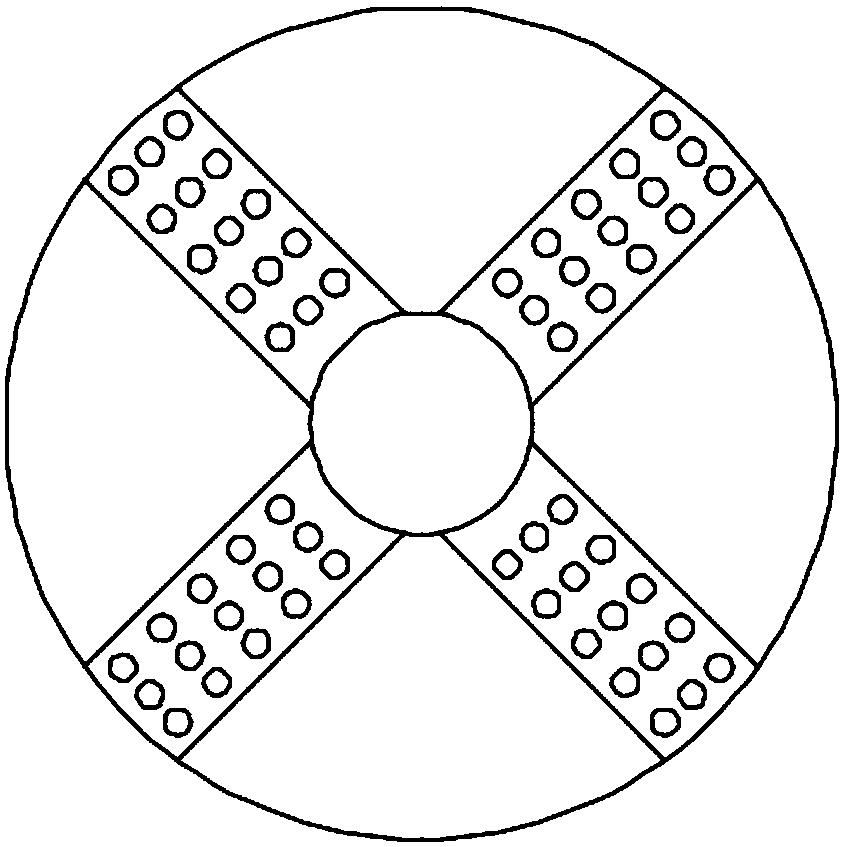

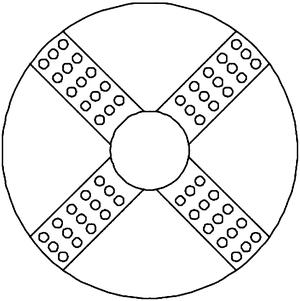

图3为体育旅游休闲用的遮阳帽中外帽的俯视图。

图中:1-内套;2-外帽;3-连接轴;4-转扭;5-帽檐;6-魔术贴;7-遮阳环;8-光伏片;9-LED照明彩灯;10-系带;11-插销;12-卡套;13-固定板;14-软布套;15-密封区;16-透气区;17-通气孔。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1~3,本发明实施例中,一种体育旅游休闲用的遮阳帽,包括遮阳帽本体、内套1、连接轴3、魔术贴6、固定板13、软布套14和通气孔17;所述遮阳帽本体上部设置内套1,内套1下部为软布套14,且软布套14上端设置固定板13,固定板13上端转动连接连接轴3;所述外帽2下部为另一软布套14,且软布套14上端设置又一固定板13,上部固定板13与连接轴3固定连接,且固定轴3上端固定连接转扭4,转动转扭4带动连接轴3和上固定板3及外帽2同步转动;所述内套1与外帽2下部的软布套14上均设置密封区15与透气区16,密封区15与透气区16沿软布套14周向等距设置,且透气区16表面均匀分布多个通气孔17,在雨天情况下转动转扭4带动连接轴3及外帽2转动使得外帽2上的透气区16与内套16上的密封区15贴合,保证遮阳帽本体不漏水,当天气炎热时,转动转扭4带动连接轴3及外帽2转动使得外帽2上的透气区16与内套16上的透气区16重合,通气孔之间相互连通,保证帽内的通气性。

所述遮阳帽本体下部边缘设置帽檐5,帽檐5周向固定连接魔术贴6,且帽檐5外部设置遮阳环7,遮阳环7内圈固定连接另一魔术贴6,遮阳环7与帽檐5通过魔术贴6粘接,当太阳较大时可将遮阳环7与帽檐5粘接,起到遮阳作用,当阳光不强烈时可将遮阳环7摘下,方便欣赏风景,同时可拆卸的遮阳环7方便清洗遮阳帽本体;所述遮阳环7周向设置多个光伏片8,光伏片8电性连接电源,电源设置于遮阳帽本体后部,且帽檐5前部设置一排LED照明彩灯9,LED照明彩灯9电性连接光敏开关和电源,通过光伏片8吸收光能转换为电能储存在电源上,当光线较弱时,光敏开关使得LED照明彩灯9连接电源,提供照明,同时彩色的光源更加时尚漂亮;所述帽檐5两侧下部转动连接系带10,左侧系带10下端设置插销11,右侧系带10下端设置卡套12,插销11与卡套12插接,通过插销11与卡套12将左右两侧的系带10连接稳固遮阳帽本体。

本发明的工作原理是:转动转扭4带动连接轴3和上固定板3及外帽2同步转动,在雨天情况下转动转扭4带动连接轴3及外帽2转动使得外帽2上的透气区16与内套16上的密封区15贴合,保证遮阳帽本体不漏水,当天气炎热时,转动转扭4带动连接轴3及外帽2转动使得外帽2上的透气区16与内套16上的透气区16重合,通气孔之间相互连通,保证帽内的通气性,遮阳环7与帽檐5通过魔术贴6粘接,当太阳较大时可将遮阳环7与帽檐5粘接,起到遮阳作用,当阳光不强烈时可将遮阳环7摘下,方便欣赏风景,同时可拆卸的遮阳环7方便清洗遮阳帽本体,通过光伏片8吸收光能转换为电能储存在电源上,当光线较弱时,光敏开关使得LED照明彩灯9连接电源,提供照明,同时彩色的光源更加时尚漂亮,通过插销11与卡套12将左右两侧的系带10连接稳固遮阳帽本体。

对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
