【中国实用新型】足部恢复运动电子脚环

有权-审定授权 中国

申请号:
CN201621311583.0
专利权人:
上海长海医院
授权公告日/公开日:
2017.07.25
专利有效期:
2016.12.01-2026.12.01
技术分类:
A63:运动;游戏;娱乐活动
转化方式:
转让
价值度指数:
61.0分
价格:
面议
6666 0

发布人

上海长海医院

联系人

13700000009
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201621311583.0
申请日
20161201
公开/公告号
CN206350899U
公开/公告日
20170725
申请/专利权人
[上海长海医院]
发明/设计人
[李海燕, 张之, 赵子柱, 陈佳汇, 陆清声, 景在平, 李松华, 毛华娟, 赵淑盼, 钱火红, 庄郁峰, 王金萍]
主分类号
A63B23/04
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,上海(31)
颁证日
G06T1/00
代理人
[陆林辉]

摘要

本实用新型公开了一种足部恢复运动电子脚环,包括主控制板和脚环绑带,两者固定连接;主控制板包括用于检测足部的运动位置的位置传感器,用于在运动位置达到目标位置时发送单次运动达标信息、该运动位置未达到该目标位置时发送单次运动未达标信息、及在当前运动次数达到目标次数时发送运动达到目标次数的信息的控制器,用于在接收单次运动达标信息后加一、将当前计数的运动次数传至控制器的计数器,用于在接收单次运动未达标信息后发出单次运动未达标的报警信息的报警器,用于发出运动达到目标次数的提示信息的提示单元和用于实时显示当前运动次数的显示器;主控制板上设供用户设置运动的目标次数的操作区域。本实用新型轻便、方便携带。

法律状态

法律状态公告日 20170725
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种足部恢复运动电子脚环,其特征在于,其包括一主控制板和一用于绑缚足部且 长度可调的脚环绑带,该主控制板和该脚环绑带固定连接;

该主控制板包括一用于检测足部的运动位置的位置传感器,一用于在该运动位置达到 目标位置时发送一单次运动达标信息、在该运动位置未达到该目标位置时发送一单次运动 未达标信息、以及在当前运动次数达到目标次数时发送一运动达到目标次数的信息的控制 器,一用于在接收该单次运动达标信息后实施加一操作、将当前计数的运动次数传输至该 控制器的计数器,一用于在接收该单次运动未达标信息后发出单次运动未达标的报警信息 的报警器,一用于发出该运动达到目标次数的提示信息的提示单元和一用于实时显示当前 运动次数的显示器;该主控制板上设置一用于供用户设置运动的目标次数的操作区域;

该位置传感器、该计数器、该报警器、该提示单元和该显示器均与该控制器电连接。

2.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该主控制板还包括一用于 检测该主控制板的倾斜角度并将该倾斜角度传输至该控制器的角度传感器,该角度传感器 与该控制器电连接。

3.如权利要求2所述的足部恢复运动电子脚环,其特征在于,该主控制板还包括一用于 检测该足部运动时的加速度值并将该加速度值传输至该控制器的加速度传感器,该加速度 传感器与该控制器电连接。

4.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该主控制板还包括一用于 存储每次运动的最终运动次数的存储器,该存储器与该控制器电连接。

5.如权利要求4所述的足部恢复运动电子脚环,其特征在于,该主控制板上还设置一用 于供用户查询历史运动次数的历史查询区域。

6.如权利要求5所述的足部恢复运动电子脚环,其特征在于,该主控制板包括一壳体, 该位置传感器、该控制器、该计数器、该报警器、该提示单元、该显示器和该存储器设置于该 壳体的内部;

该壳体的表面嵌设有作为该操作区域的用于供用户增大运动的目标次数的第一按键 和用于供用户减小运动的目标次数的第二按键、作为该历史查询区域的第三按键以及一开 机键。

7.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该主控制板上还设置一用 于供用户设置计数清零操作的清零操作区域。

8.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该足部恢复运动电子脚环 还包括一磁性连接器,该脚环绑带通过该磁性连接器连接该主控制板。

9.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该提示单元为LED指示灯 或震动马达。

1.一种足部恢复运动电子脚环,其特征在于,其包括一主控制板和一用于绑缚足部且长度可调的脚环绑带,该主控制板和该脚环绑带固定连接;

该主控制板包括一用于检测足部的运动位置的位置传感器,一用于在该运动位置达到目标位置时发送一单次运动达标信息、在该运动位置未达到该目标位置时发送一单次运动未达标信息、以及在当前运动次数达到目标次数时发送一运动达到目标次数的信息的控制器,一用于在接收该单次运动达标信息后实施加一操作、将当前计数的运动次数传输至该控制器的计数器,一用于在接收该单次运动未达标信息后发出单次运动未达标的报警信息的报警器,一用于发出该运动达到目标次数的提示信息的提示单元和一用于实时显示当前运动次数的显示器;该主控制板上设置一用于供用户设置运动的目标次数的操作区域;

该位置传感器、该计数器、该报警器、该提示单元和该显示器均与该控制器电连接。

2.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该主控制板还包括一用于检测该主控制板的倾斜角度并将该倾斜角度传输至该控制器的角度传感器,该角度传感器与该控制器电连接。

3.如权利要求2所述的足部恢复运动电子脚环,其特征在于,该主控制板还包括一用于检测该足部运动时的加速度值并将该加速度值传输至该控制器的加速度传感器,该加速度传感器与该控制器电连接。

4.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该主控制板还包括一用于存储每次运动的最终运动次数的存储器,该存储器与该控制器电连接。

5.如权利要求4所述的足部恢复运动电子脚环,其特征在于,该主控制板上还设置一用于供用户查询历史运动次数的历史查询区域。

6.如权利要求5所述的足部恢复运动电子脚环,其特征在于,该主控制板包括一壳体,该位置传感器、该控制器、该计数器、该报警器、该提示单元、该显示器和该存储器设置于该壳体的内部;

该壳体的表面嵌设有作为该操作区域的用于供用户增大运动的目标次数的第一按键和用于供用户减小运动的目标次数的第二按键、作为该历史查询区域的第三按键以及一开机键。

7.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该主控制板上还设置一用于供用户设置计数清零操作的清零操作区域。

8.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该足部恢复运动电子脚环还包括一磁性连接器,该脚环绑带通过该磁性连接器连接该主控制板。

9.如权利要求1所述的足部恢复运动电子脚环,其特征在于,该提示单元为LED指示灯或震动马达。

说明书

技术领域

本实用新型涉及医疗器械领域,特别是涉及一种足部恢复运动电子脚环。

背景技术

下肢深静脉血栓形成是术后早期卧床、慢性病长期卧床以及多种疾病常见的并发症,下肢深静脉血栓会影响肢体运动功能,导致下肢肿胀、下肢静脉曲张、溃疡,血栓脱落可诱发致死性的肺栓塞,为避免肺栓塞的发生,预防下肢深静脉血栓的形成相当重要。

目前,公知的康复运动锻炼器械较多地分布在室内外,而能在病床上辅助患者进行下肢运动的治疗或康复器械并不多见。

发明内容

本实用新型要解决的技术问题是为了克服现有技术中不存在在床上或其他地方躺着锻炼下肢肌肉或帮助下肢血管恢复的运动恢复设备的缺陷,提供一种可方便携带的足部恢复运动电子脚环。

本实用新型是通过下述技术方案来解决上述技术问题的:

本实用新型提供一种足部恢复运动电子脚环,其特点在于,其包括一主控制板和一用于绑缚足部且长度可调的脚环绑带,该主控制板和该脚环绑带固定连接;

该主控制板包括一用于检测足部的运动位置的位置传感器,一用于在该运动位置达到目标位置时发送一单次运动达标信息、在该运动位置未达到该目标位置时发送一单次运动未达标信息、以及在当前运动次数达到目标次数时发送一运动达到目标次数的信息的控制器,一用于在接收该单次运动达标信息后实施加一操作、将当前计数的运动次数传输至该控制器的计数器,一 用于在接收该单次运动未达标信息后发出单次运动未达标的报警信息的报警器,一用于发出该运动达到目标次数的提示信息的提示单元和一用于实时显示当前运动次数的显示器;该主控制板上设置一用于供用户设置运动的目标次数的操作区域;

该位置传感器、该计数器、该报警器、该提示单元和该显示器均与该控制器电连接。

较佳地,该主控制板还包括一用于检测该主控制板的倾斜角度并将该倾斜角度传输至该控制器的角度传感器,该角度传感器与该控制器电连接。

较佳地,该主控制板还包括一用于检测该足部运动时的加速度值并将该加速度值传输至该控制器的加速度传感器,该加速度传感器与该控制器电连接。

较佳地,该主控制板还包括一用于存储每次运动的最终运动次数的存储器,该存储器与该控制器电连接。

较佳地,该主控制板上还设置一用于供用户查询历史运动次数的历史查询区域。

较佳地,该主控制板包括一壳体,该位置传感器、该控制器、该计数器、该报警器、该提示单元、该显示器和该存储器设置于该壳体的内部;

该壳体的表面嵌设有作为该操作区域的用于供用户增大运动的目标次数的第一按键和用于供用户减小运动的目标次数的第二按键、作为该历史查询区域的第三按键以及一开机键。

较佳地,该主控制板上还设置一用于供用户设置计数清零操作的清零操作区域。

较佳地,该足部恢复运动电子脚环还包括一磁性连接器,该脚环绑带通过该磁性连接器连接该主控制板。

较佳地,该提示单元为LED(发光二极管)指示灯或震动马达。

在符合本领域常识的基础上,上述各优选条件,可任意组合,即得本实用新型各较佳实例。

本实用新型的积极进步效果在于:

本实用新型方便用户在床上锻炼下肢肌肉或帮助下肢血管恢复,且能够明确告知用户其每次的运动是否达标,以及运动是否达到目标次数,而且本实用新型的足部恢复运动电子脚环轻便,方便携带。

附图说明

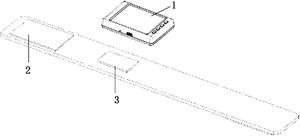

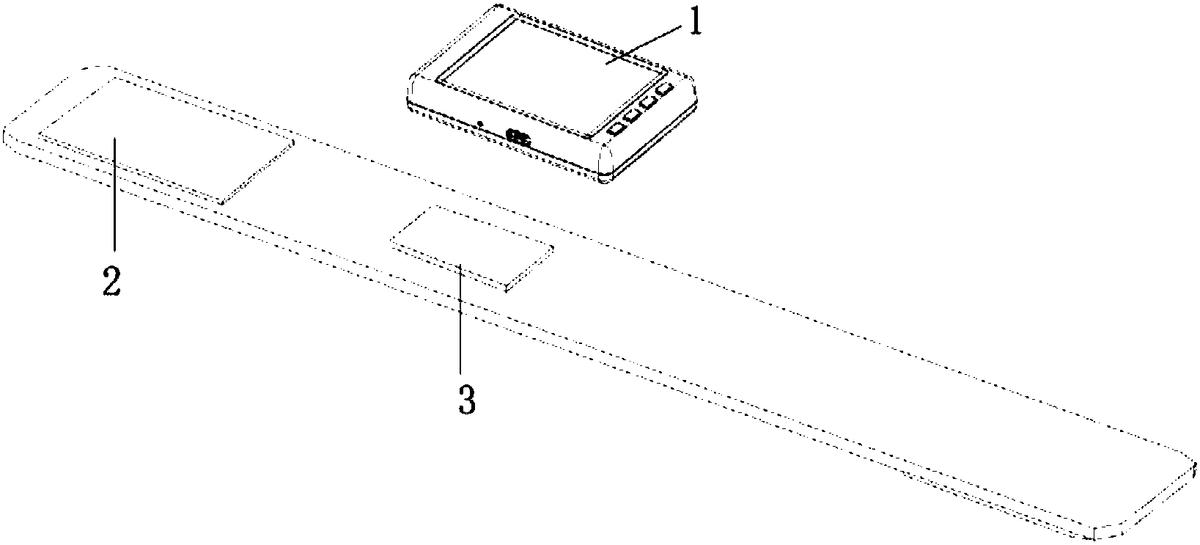

图1为本实用新型较佳实施例1的足部恢复运动电子脚环的示意图。

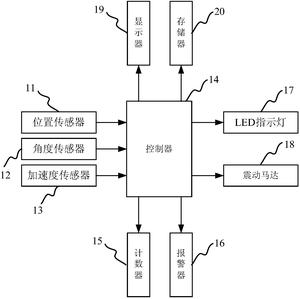

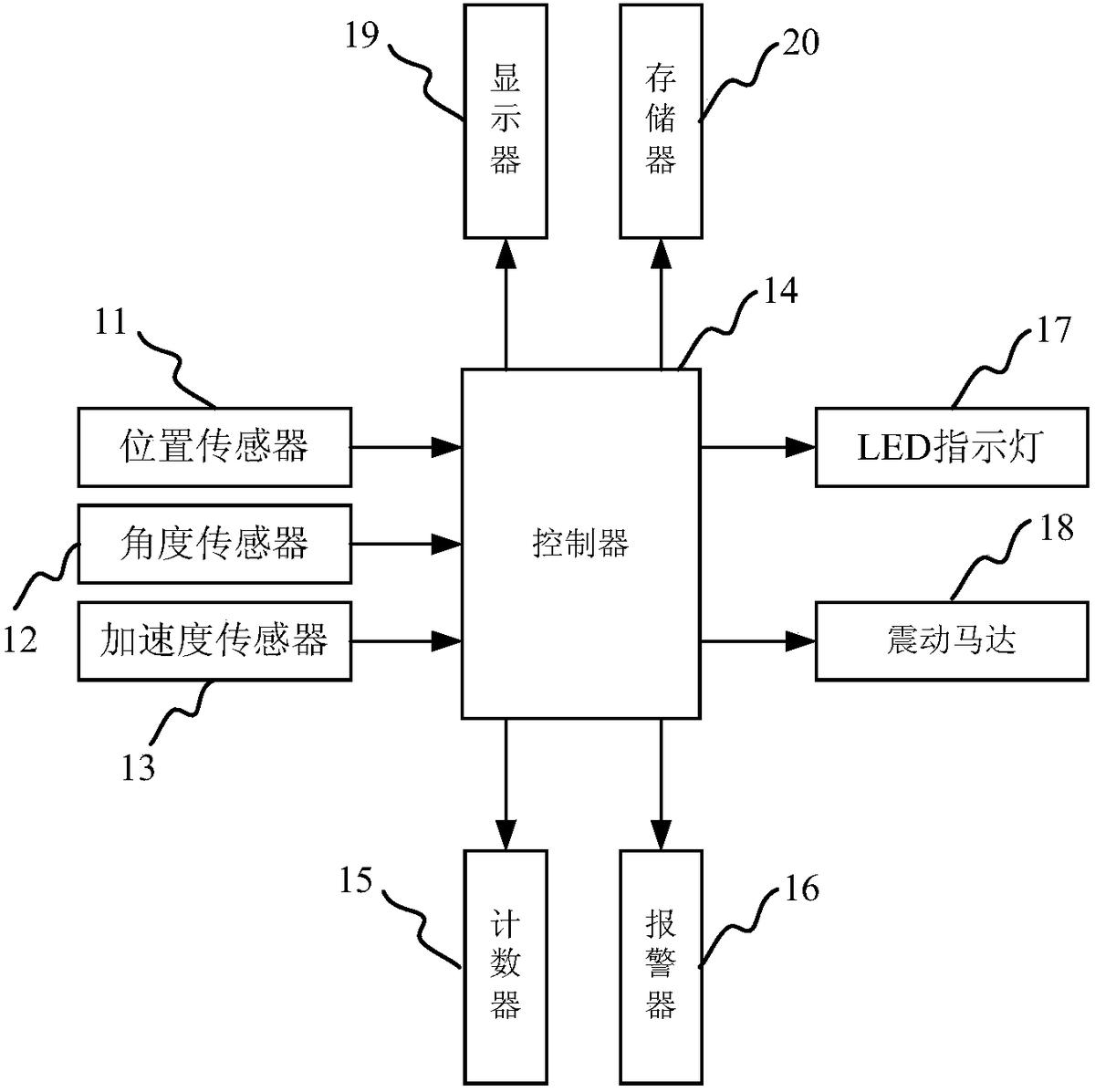

图2为本实用新型较佳实施例1的足部恢复运动电子脚环的结构框图。

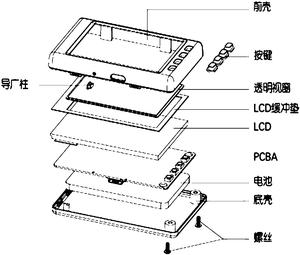

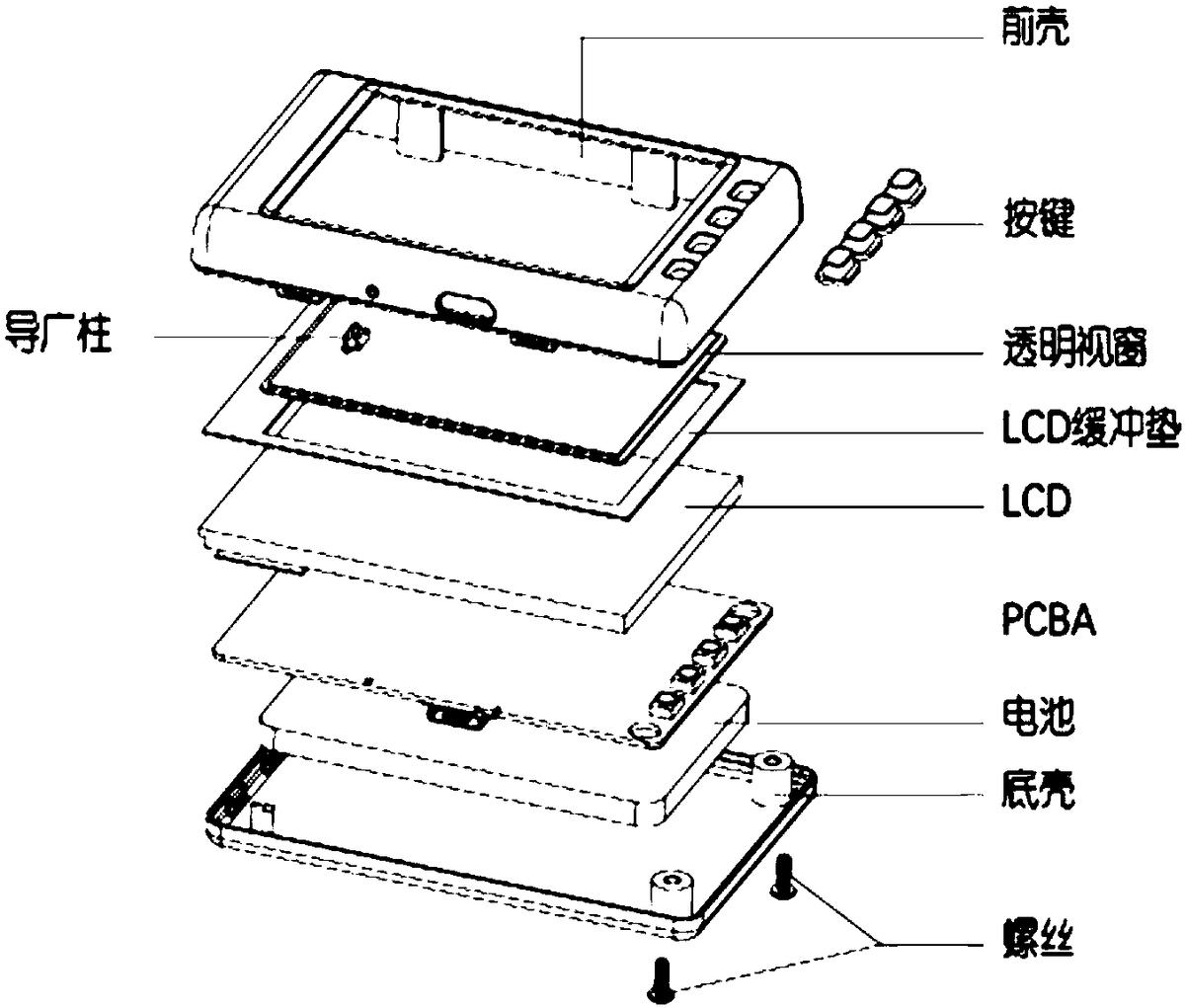

图3为本实用新型较佳实施例1的主控制板的结构示意图。

具体实施方式

下面结合附图给出本实用新型较佳实施例,以详细说明本实用新型的技术方案,但并不因此将本实用新型限制在所述的实施例范围之中。

实施例1

如图1所示,本实施例提供一种足部恢复运动电子脚环,其包括一主控制板1、一用于绑缚足部且长度可调的脚环绑带2和一磁性连接器3,该脚环绑带2通过该磁性连接器3连接该主控制板1。

如图2所示,该主控制板1包括一壳体、一位置传感器11、一角度传感器12、一加速度传感器13、一控制器14、一计数器15、一报警器16、一LED指示灯17、一震动马达18、一显示器19和一存储器20。其中,该位置传感器11、该角度传感器12、该加速度传感器13、该控制器14、该计数器15、该报警器16、该LED指示灯17、该震动马达18、该显示器19和该存储器20设置于该壳体的内部,但该显示器19包括一显示屏,该显示屏设置于该壳体的表面。

该位置传感器11、该角度传感器12、该加速度传感器13、该计数器15、该报警器16、该LED指示灯17、该震动马达18、该显示器19、该存储器20均与该控制器14电连接。

如图3所示,该壳体的表面嵌设有四个按键,分别为一用于供用户设置运动的目标次数的第一按键和第二按键、一用于供用户查询历史运动次数的第三按键以及一开机键,该第一按键用于供用户增大运动的目标次数,该第二按键用于供用户减小运动的目标次数。

下面介绍上述图2中各电子元器件的功能:

该位置传感器11用于检测足部的运动位置,并将检测出的运动位置传输至该控制器14;

该角度传感器12用于检测该主控制板的倾斜角度,并将该倾斜角度传输至该控制器14;

该加速度传感器13用于检测该足部运动时的加速度值,并将该加速度值传输至该控制器14;

该控制器14用于判断该运动位置是否达到该目标位置、该倾斜角度是否先后达到初始预设角度值和目标预设角度值以及该加速度值是否达到预设加速度值,在均为是时发送一单次运动达标信息至该计数器15,该计数器15用于实施加一操作;否则发送一单次运动未达标信息至该报警器16,该报警器16用于发出单次运动未达标的报警信息。

该计数器15用于将当前计数的运动次数传输至该控制器14,该控制器14用于判断当前运动次数是否达到该目标次数,在为是时发送一运动达到目标次数的信息至该LED指示灯17和该震动马达18,用于发出一运动达到目标次数的提示信息(例如该LED指示灯17灯亮,该震动马达18发出震动),该控制器14还用于将当前运动次数传输至该显示器19,该显示器19用于实时显示当前运动次数。

此外,该计数器15用于在一时间段内未执行加一操作时将当前计数的运动次数作为此次运动的最终运动次数传输至该存储器20,该控制器14用于存储每次运动的最终运动次数。

在本实施例中,通过该位置传感器11、该角度传感器12和该加速度传感器13的检测,能够精确地判断出使用该足部恢复运动电子脚环的患者的 每一次运动是否符合标准,从而使得患者能够及时地了解到一段时间内的运动是否达标。

实施例2

本实施例在实施例1的基础上,该主控制板1上还设置一用于供用户设置计数清零操作的清零操作区域,该清零操作区域用于接收用户输入的清零操作指令,并将该清零操作指令传输至该控制器14,该控制器14用于控制该计数器15的计数为零。

该主控制板1上还设置历史查询区域,该历史查询区域用于接收用户输入的历史查询指令,并将该历史查询指令传输至该控制器14,该控制器14用于控制该显示器19显示该存储器20中的每次运动的最终运动次数。

下面介绍该足部恢复运动电子脚环的使用过程:

1、连接Micro-usb接口至通用充电器,进行充电,充电时会显示红色灯光,充满电时会显示为绿色灯光;

2、充满电后,拔掉充电器,长按开机键,打开主控制板1,主控制板1显示包括当前电量,当前目标次数;

3、通过+-按键(即第一按键和第二按键)调整目标次数;

4、将脚环绑带2绑在目标脚上进行固定,脚环绑带2通过磁性连接器3连接主控制板1;

5、按主控制板1上的开始键,开始进行运动计数,运动过程中,可按切换键,切换显示当前交数或剩余次数;

6、当目标达成时,主控制板1通过震动马达18振动提示或LED指示灯17显示为绿色。

虽然以上描述了本实用新型的具体实施方式,但是本领域的技术人员应当理解,这些仅是举例说明,本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下,可以对这些实施方式做出多种变更或修改,但这些变更和修改均落入本实用新型的保护范围。
