【中国实用新型】泌尿外科用导尿装置

无权-未缴年费 中国

申请号:
CN201620683188.9
专利权人:
无锡市第二人民医院
授权公告日/公开日:
2017.06.13
专利有效期:
2016.07.02-2026.07.02
技术分类:
A61:医学或兽医学;卫生学
历史运营情况:
价值度指数:
44.0分
交易方式:
转让
价格:
面议
10451 0

发布人

无锡市第二人民医院

联系人

13700000001
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201620683188.9
申请日
20160702
公开/公告号
CN206239780U
公开/公告日
20170613
申请/专利权人
[无锡市第二人民医院]
发明/设计人
[过月红]
主分类号
A61M1/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[胡吉科]

摘要

本实用新型公开了一种泌尿外科用导尿装置,包括尿袋、床夹、导尿管、排尿口、重力计、比较器和声音报警器,床夹由橡胶制成,并粘贴于尿袋的一侧,导尿管连接于所述尿袋的顶部,并在导尿管内位于顶部的位置设有一杀菌滤网,排尿口设置于尿袋的底部,还包括压力计设于尿袋底部一侧;比较器内设有尿液重量预定值,并与重力计电连接,以与重力计测得的尿袋内的尿液的重量相比较,并当测量值超过预定值时向声音报警器报警,声音报警器设置于卫生室内。本实用新型结构简单,使用方便快捷,通过床夹将尿袋固定于病床上,不会使尿袋因重力而拖拽导尿管;通过设置杀菌滤网,使细菌不会从导尿管进入病人的泌尿系统。

法律状态

法律状态公告日 20190628
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):A61M 1/00
申请日:20160702
授权公告日:20170613
终止日期:20180702
法律状态公告日 20170613
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(4

独立权利要求数量(1

1.一种泌尿外科用导尿装置,其特征在于,包括尿袋(1)、床夹(6)、导尿管(2)、排尿口 (3)、塞子(7)、重力计(4)、比较器(5)和声音报警器,所述床夹(6)由橡胶制成,并粘贴于尿 袋(1)的一侧,所述导尿管(2)连接于所述尿袋(1)的顶部,并在导尿管(2)内位于顶部的位 置设有一杀菌滤网(9),所述排尿口(3)设置于所述尿袋(1)的底部,所述排尿口(3)处设有L 形的塞子(7),所述塞子(7)的一端用于插入或脱离所述排尿口(3),且所述塞子(7)在用于 插入的一端的下方设有一凸台;还包括压力计(4)设于所述尿袋(1) 底部一侧,以实时获得 所述尿袋(1)内的尿液的重量值,所述比较器(5)内设有尿液重量预定值,并与所述重力计 (4)电连接,以与所述重量值相比较,并当重量值超过预定值时向声音报警器报警,所述声 音报警器设置于卫生室内。

2.根据权利要求1 所述的泌尿外科用导尿装置,其特征在于,所述重力计(4) 粘贴在 所述尿袋(1) 上。

3.根据权利要求1 所述的泌尿外科用导尿装置,其特征在于,所述比较器(5) 和声音 报警器上分别设置有无线发射器和无线接收器。

4.根据权利要求1所述的泌尿外科用导尿装置,其特征在于,所述床夹(6)呈U形,其下 部的内侧壁的中部连接有一个弹簧(8),所述弹簧(8)的顶部连接有一圆盘,以支撑于病床 的底部。

1.一种泌尿外科用导尿装置,其特征在于,包括尿袋(1)、床夹(6)、导尿管(2)、排尿口 (3)、塞子(7)、重力计(4)、比较器(5)和声音报警器,所述床夹(6)由橡胶制成,并粘贴于尿 袋(1)的一侧,所述导尿管(2)连接于所述尿袋(1)的顶部,并在导尿管(2)内位于顶部的位 置设有一杀菌滤网(9),所述排尿口(3)设置于所述尿袋(1)的底部,所述排尿口(3)处设有L 形的塞子(7),所述塞子(7)的一端用于插入或脱离所述排尿口(3),且所述塞子(7)在用于 插入的一端的下方设有一凸台;还包括压力计(4)设于所述尿袋(1) 底部一侧,以实时获得 所述尿袋(1)内的尿液的重量值,所述比较器(5)内设有尿液重量预定值,并与所述重力计 (4)电连接,以与所述重量值相比较,并当重量值超过预定值时向声音报警器报警,所述声 音报警器设置于卫生室内。 2.根据权利要求1 所述的泌尿外科用导尿装置,其特征在于,所述重力计(4) 粘贴在 所述尿袋(1) 上。 3.根据权利要求1 所述的泌尿外科用导尿装置,其特征在于,所述比较器(5) 和声音 报警器上分别设置有无线发射器和无线接收器。 4.根据权利要求1所述的泌尿外科用导尿装置,其特征在于,所述床夹(6)呈U形,其下 部的内侧壁的中部连接有一个弹簧(8),所述弹簧(8)的顶部连接有一圆盘,以支撑于病床 的底部。

说明书

技术领域

本实用新型涉及医疗辅助用具技术领域,具体地讲是一种泌尿外科用导尿装置。

背景技术

一些小便失禁的病人,医院一般都会给病人使用导尿管,而目前医院的导尿管相 连的导尿袋都是通过绳子扣接在病床上,安装有些不方便。并且,由于尿袋随着尿液的增加 会拖拽导尿管,因此会增加病人的不舒适感。另外,存储在尿袋内的尿长时间得不到清理, 会导致细菌从导尿管进入到病人的泌尿系统,影响健康。

发明内容

本实用新型的目的在于克服上述不足,提供一种泌尿外科用导尿装置,结构简单, 使用方便快捷,不会增加病人的不舒适感,且细菌不会从导尿管进入病人的泌尿系统。

为解决上述技术问题,本实用新型采用的技术方案是

一种泌尿外科用导尿装置,包括尿袋、床夹、导尿管、排尿口、重力计、比较器和声 音报警器,所述床夹由橡胶制成,并粘贴于尿袋的一侧,所述导尿管连接于所述尿袋的顶 部,并在导尿管内位于顶部的位置设有一杀菌滤网,所述排尿口设置于所述尿袋的底部,还 包括压力计设于所述尿袋底部一侧;所述比较器内设有尿液重量预定值,并与所述重力计 电连接,以与所述重力计测得的尿袋内的尿液的重量相比较,并当测量值超过预定值时向 声音报警器报警,所述声音报警器设置于卫生室内。

作为优选,所述重力计粘贴在所述尿袋上。

作为优选,所述比较器和声音报警器上分别设置有无线发射器和无线接收器。

作为优选,所述床夹呈U形,其下部的内侧壁的中部连接有一个弹簧,所述弹簧的 顶部连接有一圆盘,以支撑于病床的底部。

与现有技术相比,本实用新型所具有的有益效果是:本实用新型结构简单,使用方 便快捷,通过床夹将尿袋固定于病床上,不会使尿袋因重力而拖拽导尿管;通过设置杀菌滤 网,使细菌不会从导尿管进入病人的泌尿系统。

附图说明

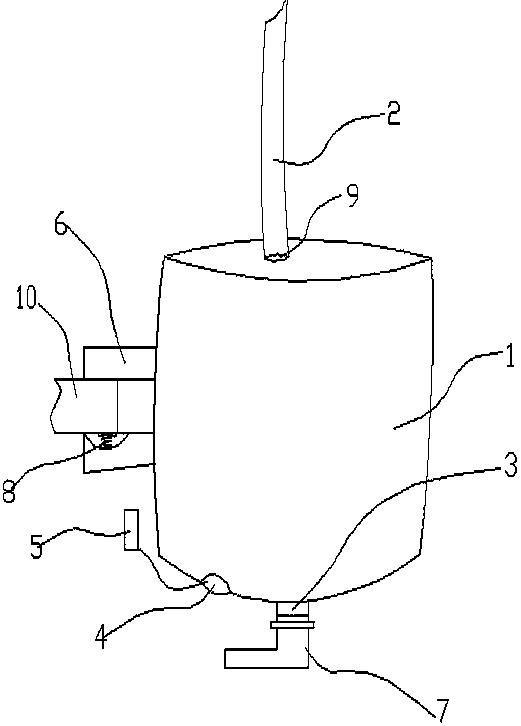

图1为本实用新型中的泌尿外科用导尿装置的结构示意图。

具体实施方式

为使本领域技术人员更好的理解本实用新型的技术方案,下面结合附图和具体实 施例对本实用新型作详细说明。

如图1所示,一种泌尿外科用导尿装置,包括尿袋1、床夹6、导尿管2、排尿口3、塞子 7、重力计4、比较器5和声音报警器,床夹6由橡胶制成,并粘贴于尿袋1的一侧,以重复多次 使用。具体地,床夹6呈U形,其下部的内侧壁的中部连接有一个弹簧8,弹簧8的顶部连接有 一圆盘,以支撑于病床10的底部,可夹持牢固,并可适用于多种病床。

导尿管2连接于尿袋1的顶部,并在导尿管2内位于顶部的位置设有一杀菌滤网9, 以杀掉经过杀菌滤网9的细菌,不会使细菌从导尿管2进入的病人的泌尿系统,排尿口3设置 于尿袋1的底部,排尿口3处设有L形的塞子7,塞子7的一端用于插入或脱离排尿口3,且塞子 7在用于插入的一端的下方设有一环形凸台,能够避免手持塞子7时使尿液溅到手上;压力 计4设于尿袋1 底部一侧,以实时获得尿袋1内的尿液的重量值,比较器5内设有尿液重量预 定值,并与重力计4电连接,以与重量值相比较,并当重量值超过预定值时向声音报警器报 警,声音报警器设置于卫生室内,以提醒医务人员及时更换尿袋1。

重力计4 粘贴在所述尿袋1 上,可重复多次使用。

比较器5和声音报警器上分别设置有无线发射器和无线接收器。

以上实施例仅为本实用新型的示例性实施例,不用于限制本实用新型,本实用新 型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围 内,对本实用新型做出各种修改或等同替换,这种修改或等同替换也应视为落在本实用新 型的保护范围内。
