【中国实用新型】自动利器盒

无权-未缴年费 中国

申请号:
CN201620687071.8
专利权人:
无锡市第二人民医院
授权公告日/公开日:
2017.05.10
专利有效期:
2016.07.01-2026.07.01
技术分类:
A61:医学或兽医学;卫生学
转化方式:
转让
价值度指数:
46.0分
价格:
面议
14694 0

发布人

无锡市第二人民医院

联系人

13700000001
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201620687071.8
申请日
20160701
公开/公告号
CN206152021U
公开/公告日
20170510
申请/专利权人
[无锡市第二人民医院]
发明/设计人
[华珺, 王萌斐, 张丽]
主分类号
A61M5/32
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[袁粉兰]

摘要

本实用新型公开了一种自动利器盒,属于医疗器件结构设计领域,该自动利器盒通过在两个半圆形盒盖的半径部设置相向的刀刃,在两个半圆形盒盖构成的圆形结构盒盖的中心的通孔上设置按钮,且按钮下方固定有螺旋螺杆,螺旋螺杆底端固定弹簧,在两个半圆形盒盖下方固定正转齿轮和反转齿轮,正转齿轮通过第一固定件带动一个半圆形盒盖正旋转,反转齿轮通过第二固定件带动另一个半圆形盒盖反旋转,同时正转齿轮和反转齿轮均与螺旋螺杆契合,该结构设计的自动利器盒克服了采用现有技术中的利器盒处理针头导致工作效率较低的问题,从而大大提高了处理针头的工作效率,并且安全,操作方便。

法律状态

法律状态公告日 20190621
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):A61M 5/32
申请日:20160701
授权公告日:20170510
终止日期:20180701
法律状态公告日 20170510
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(3

独立权利要求数量(1

1.一种自动利器盒,其特征在于,包括:用于存放针头的盒体,所述盒体上设置有两个 半圆形盒盖,两个所述半圆形盒盖构成一圆形结构盒盖,所述圆形结构盒盖中间设置有一 通孔,所述圆形结构盒盖的通孔上设置有一按钮,所述按钮底端固定连接有一螺旋螺杆,所 述螺旋螺杆底端固定有一弹簧,所述弹簧的另一端固定在所述盒体的底端面上,两个所述 半圆形盒盖下方分别固定有一正转齿轮和一反转齿轮,所述正转齿轮通过第一固定件带动 一个所述半圆形盒盖正旋转,所述反转齿轮通过第二固定件带动另一个所述半圆形盒盖反 旋转,所述正转齿轮、所述反转齿轮均与所述螺旋螺杆契合;

其中,两个所述半圆形盒盖的半径部均设置有刀刃且相向设置。

2.如权利要求1所述的自动利器盒,其特征在于,所述按钮的高度为3~5cm。

3.如权利要求1所述的自动利器盒,其特征在于,所述弹簧的初始长度与所述螺旋螺杆 底端到所述盒体的底端面之间的距离相同。

1.一种自动利器盒,其特征在于,包括:用于存放针头的盒体,所述盒体上设置有两个半圆形盒盖,两个所述半圆形盒盖构成一圆形结构盒盖,所述圆形结构盒盖中间设置有一通孔,所述圆形结构盒盖的通孔上设置有一按钮,所述按钮底端固定连接有一螺旋螺杆,所述螺旋螺杆底端固定有一弹簧,所述弹簧的另一端固定在所述盒体的底端面上,两个所述半圆形盒盖下方分别固定有一正转齿轮和一反转齿轮,所述正转齿轮通过第一固定件带动一个所述半圆形盒盖正旋转,所述反转齿轮通过第二固定件带动另一个所述半圆形盒盖反旋转,所述正转齿轮、所述反转齿轮均与所述螺旋螺杆契合;

其中,两个所述半圆形盒盖的半径部均设置有刀刃且相向设置。

2.如权利要求1所述的自动利器盒,其特征在于,所述按钮的高度为3~5cm。

3.如权利要求1所述的自动利器盒,其特征在于,所述弹簧的初始长度与所述螺旋螺杆底端到所述盒体的底端面之间的距离相同。

说明书

技术领域

本实用新型涉及医疗器件结构设计领域,尤其涉及一种自动利器盒。

背景技术

近年来随着医疗水平和卫生防疫要求的提高,原来重复使用的注射针头、输液针头已被一次性的注射针头、输液针取代。众所周知的,这些使用过的医疗废弃物有可能携带病毒、病菌,如不妥善处理收集,极易造成污染扩散。

传统的在收集这些注射针头或者输液针时,通常采用剪刀剪下针头,稍不注意就会产生针头滑落,产生污染,甚至于感染操作人员。

中国专利(CN200620108666)公开了一种利器盒,包括盒体、带旋转盘的盒盖,盒盖、盒体沿口截面设成带倒钩形和匹配的楔形入口带颈缩凸缘的空腔结构,套插入后下凸缘处互相扣合,形成擦扣式连接,盒盖由旋转盘和盒盖体组成,两者中心处用转轴相连,边缘处与是压力锅锅盖、锅体式的齿状旋转盘扣扣合连接,旋转盘和盒盖本体上均开有收集孔。

采用上述专利的利器盒收集处理针头时,需要旋转旋转盘,固定住针头后,再拔出针筒或者输液管,针头脱落于盒体中,但是对于输液管和针头都要销毁的情况,采用该利器盒,工作效率太低。

发明内容

针对上述存在的问题,本实用新型提供一种自动利器盒,以克服采用现有技术中的利器盒处理针头导致工作效率较低的问题,从而大大提高了处理针头的工作效率,并且安全,操作方便。

为了实现上述目的,本实用新型采取的技术方案为:

一种自动利器盒,其中,包括:用于存放针头的盒体,所述盒体上设置有两个半圆形盒盖,两个所述半圆形盒盖构成一圆形结构盒盖,所述圆形结构盒盖中间设置有一通孔,所述圆形结构盒盖的通孔上设置有一按钮,所述按钮底端固定连接有一螺旋螺杆,所述螺旋螺杆底端固定有一弹簧,所述弹簧的另一端固定在所述盒体的底端面上,两个所述半圆形盒盖下方分别固定有一正转齿轮和一反转齿轮,所述正转齿轮通过第一固定件带动一个所述半圆形盒盖正旋转,所述反转齿轮通过第二固定件带动另一个所述半圆形盒盖反旋转,所述正转齿轮、所述反转齿轮均与所述螺旋螺杆契合;

其中,两个所述半圆形盒盖的半径部均设置有刀刃且相向设置。

上述的自动利器盒,其中,所述按钮的高度为3~5cm。

上述的自动利器盒,其中,所述弹簧的初始长度与所述螺旋螺杆底端到所述盒体的底端面之间的距离相同。

上述技术方案具有如下优点或者有益效果:

本实用新型提供的自动利器盒通过在两个半圆形盒盖的半径部设置相向的刀刃,在两个半圆形盒盖构成的圆形结构盒盖的中心的通孔上设置按钮,且按钮下方固定有螺旋螺杆,螺旋螺杆底端固定弹簧,在两个半圆形盒盖下方固定正转齿轮和反转齿轮,正转齿轮通过第一固定件带动一个半圆形盒盖正旋转,反转齿轮通过第二固定件带动另一个半圆形盒盖反旋转,同时正转齿轮和反转齿轮均与螺旋螺杆契合,通过摁下按钮,螺旋螺杆往下运动,挤压弹簧,螺旋螺杆带动正转齿轮正转同时带动反转齿轮反转,正转齿轮带动一个半圆形盒盖正旋转,反转齿轮带动另一个半圆形盒盖反旋转,使得两个半圆形盒盖的半径部分开,将待处理的针头针管放入相应的位置,松开按钮,在弹簧的作用下,螺旋螺杆向上运动,从而带动正转齿轮反转、反转齿轮正转,进而使得两个半圆形盒盖闭合,相向的两个刀刃接触,将待处理的针头针管切断,针头自动落入盒体中,该结构设计的自动利器盒克服了采用现有技术中的利器盒处理针头导致工作效率较低的问题,从而大大提高了处理针头的工作效率,并且安全,操作方便。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型及其特征、外形和优点将会变得更加明显。在全部附图中相同的标记指示相同的部分。并未刻意按照比例绘制附图,重点在于示出本实用新型的主旨。

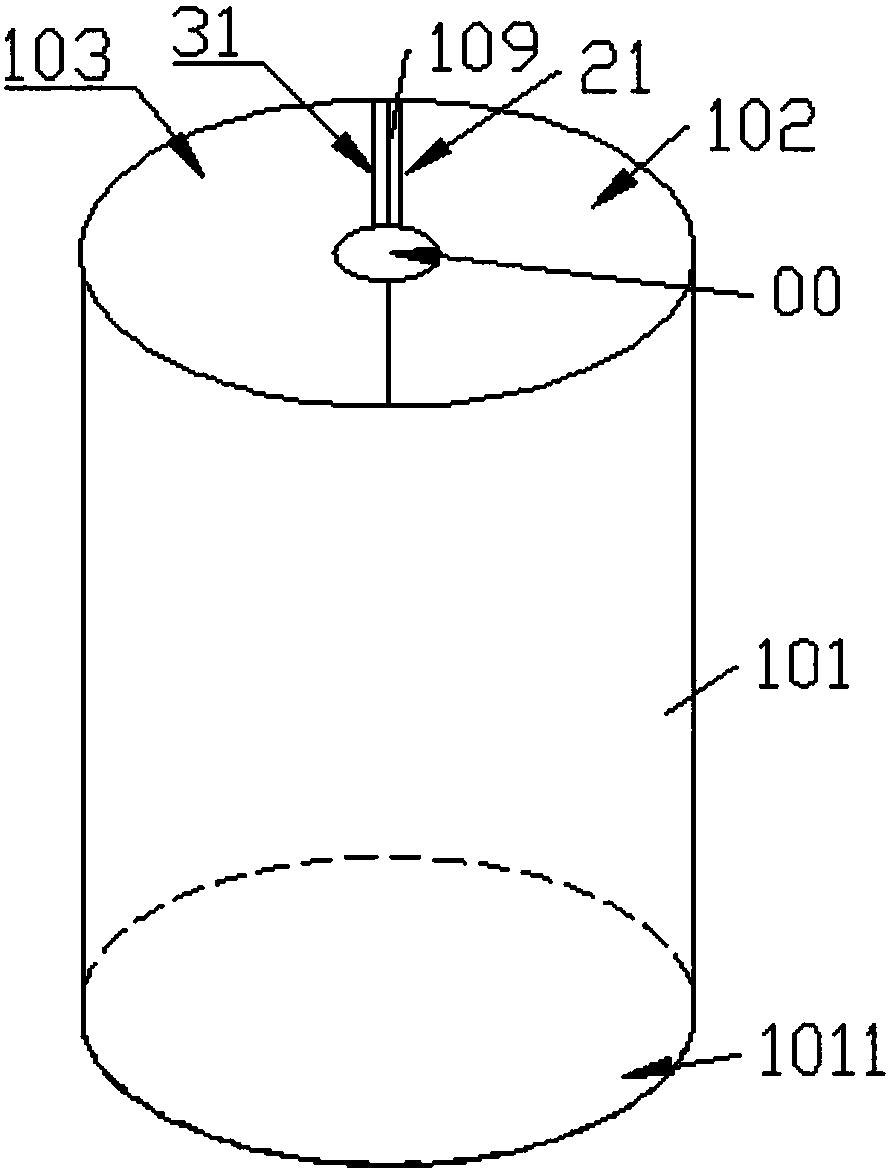

图1是本实用新型实施例1提供的自动利器盒的结构示意图;

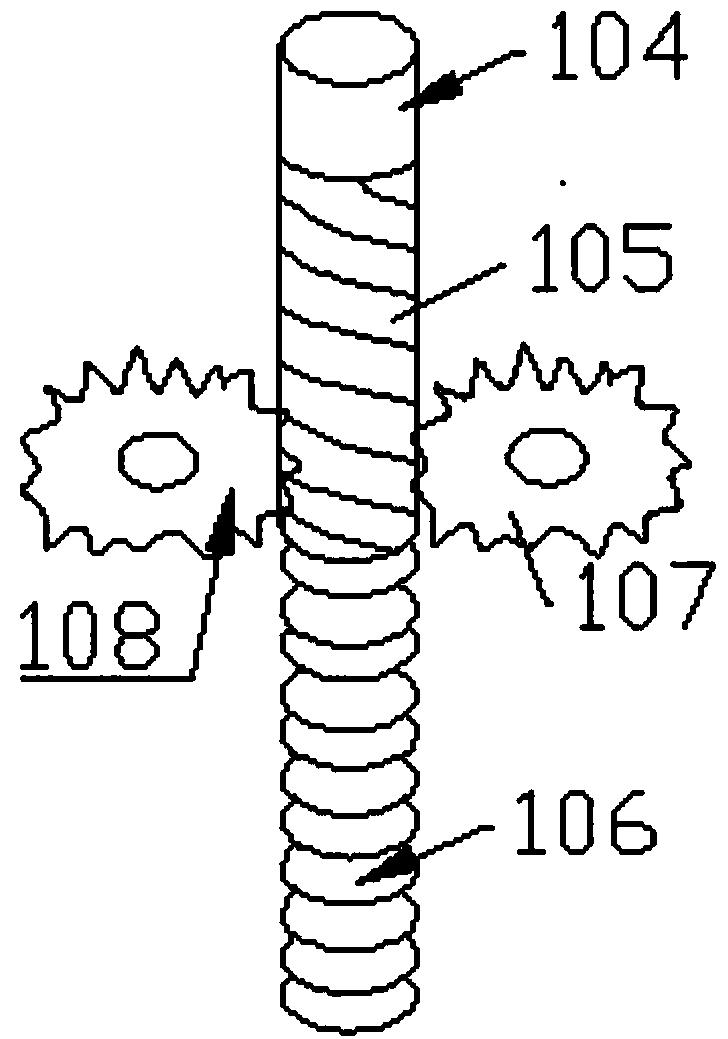

图2是本实用新型实施例1提供的自动利器盒的部分结构示意图。

具体实施方式

下面结合附图和具体的实施例对本实用新型作进一步的说明,但是不作为本实用新型的限定。

实施例1:

图1是本实用新型实施例1提供的自动利器盒的结构示意图;图2是本实用新型实施例1提供的自动利器盒的部分结构示意图;如图所示,本实用新型实施例1提供的自动利器盒包括:用于存放针头的盒体101,盒体101上设置有两个半圆形盒盖102和103,两个半圆形盒盖102和103构成一圆形结构盒盖,圆形结构盒盖中间设置有一通孔00,圆形结构盒盖的通孔00上设置有一按钮104,按钮104底端固定连接有一螺旋螺杆105,螺旋螺杆105底端固定有一弹簧106,弹簧106的另一端固定在盒体101的底端面1011上,两个半圆形盒盖102和103下方分别固定有一正转齿轮107和一反转齿轮108,正转齿轮107通过第一固定件(图中未示)带动一个半圆形盒盖102正旋转,反转齿轮108通过第二固定件(图中未示)带动另一个半圆形盒盖103反旋转,正转齿轮107、反转齿轮108均与螺旋螺杆105契合;其中,两个半圆形盒盖102和103的半径部21和31均设置有刀刃109且相向设置。

在本实用新型实施例1提供的自动利器盒中,按钮104的高度为3~5cm。

在本实用新型实施例1提供的自动利器盒中,弹簧106的初始长度与螺旋螺杆105底端到盒体101的底端面1011之间的距离相同。

综上所述,本实用新型实施例1提供的自动利器盒通过在两个半圆形盒盖的半径部设置相向的刀刃,在两个半圆形盒盖构成的圆形结构盒盖的中心的通孔上设置按钮,且按钮下方固定有螺旋螺杆,螺旋螺杆底端固定弹簧,在两个半圆形盒盖下方固定正转齿轮和反转齿轮,正转齿轮通过第一固定件带动一个半圆形盒盖正旋转,反转齿轮通过第二固定件带动另一个半圆形盒盖反旋转,同时正转齿轮和反转齿轮均与螺旋螺杆契合,通过摁下按钮,螺旋螺杆往下运动,挤压弹簧,螺旋螺杆带动正转齿轮正转同时带动反转齿轮反转,正转齿轮带动一个半圆形盒盖正旋转,反转齿轮带动另一个半圆形盒盖反旋转,使得两个半圆形盒盖的半径部分开,将待处理的针头针管放入相应的位置,松开按钮,在弹簧的作用下,螺旋螺杆向上运动,从而带动正转齿轮反转、反转齿轮正转,进而使得两个半圆形盒盖闭合,相向的两个刀刃接触,将待处理的针头针管切断,针头自动落入盒体中,该结构设计的自动利器盒克服了采用现有技术中的利器盒处理针头导致工作效率较低的问题,从而大大提高了处理针头的工作效率,并且安全,操作方便。

本领域技术人员应该理解,本领域技术人员结合现有技术以及上述实施例可以实现所述变化例,在此不予赘述。这样的变化例并不影响本实用新型的实质内容,在此不予赘述。

以上对本实用新型的较佳实施例进行了描述。需要理解的是,本实用新型并不局限于上述特定实施方式,其中未尽详细描述的设备和结构应该理解为用本领域中的普通方式予以实施;任何熟悉本领域的技术人员,在不脱离本实用新型技术方案作出许多可能的变动和修饰,或修改为等同变化的等效实施例,这并不影响本实用新型的实质内容。因此,凡是未脱离本实用新型技术方案的内容,依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化及修饰,均仍属于本实用新型技术方案保护的范围内。
