【中国实用新型】一种止血夹

有权-审定授权 中国

授权公告日/公开日:
2014.08.20
专利有效期:
2014.03.10-2024.03.10
技术分类:
A61:医学或兽医学;卫生学
历史运营情况:
价值度指数:
59.0分
交易方式:
转让
价格:
面议
10500 0

发布人

常州化学研究所(中科院)

联系人常州化学研究所

15895086767
6328266@qq.com
6328266
whd6059640
常州科教城
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201420105037.6
申请日
20140310
公开/公告号
CN203776975U
公开/公告日
20140820
申请/专利权人
[浙江微度医疗器械有限公司, 中国科学院成都有机化学有限公司]
发明/设计人
[曹烽, 熊成东, 张志萍, 陈东源, 伍春林, 刘如意, 庞秀炳]
主分类号
A61B17/122
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,浙江(33)
颁证日
G06T1/00
代理人
[胡红娟]

摘要

本实用新型公开了一种止血夹,包括均为弧形结构的第一夹臂和第二夹臂,两条夹臂的一端采用弹性合页连接,自由端为相互配合的锁扣结构,中部的内表面为相互吻合的夹持区,其特征在于,所述的夹持区沿着两条夹臂的臂宽方向上形成高度不同的凹凸面。弓型两臂的内表面为相对应凹凸结构,便于两臂的啮合,使被夹闭血管或管道组织能够牢固的闭合;通过凹凸面上的凸形的锥形齿条,增加摩擦系数,防上滑脱,能够更好地实现止血和防泄漏的效果。

法律状态

法律状态公告日 20140820
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种止血夹,包括均为弧形结构的第一夹臂和第二夹臂,两条夹 臂的一端采用弹性合页(13)连接,自由端为相互配合的锁扣结构,中部 的内表面为相互吻合的夹持区,其特征在于,所述的夹持区沿着两条夹臂 的臂宽方向上形成高度不同的凹凸面(16)。

2.根据权利要求1所述的止血夹,其特征在于,所述的凹凸面(16) 为在臂长方向上并排布置的两个条形区域。

3.根据权利要求2所述的止血夹,其特征在于,所述的凹凸面(16) 的高度差为0.01~3mm。

4.根据权利要求1所述的止血夹,其特征在于,所述的凹凸面(16) 上设有平行布置的锥形齿条(17),所述锥形齿条(17)的高度为 0.01~1.0mm。

5.根据权利要求1所述的止血夹,其特征在于,所述的锁扣结构由 设置在第一夹臂上的钩部(14)和第二夹臂上的钩槽(15)配合组成;

所述第二夹臂的外表面上靠近所述钩槽(15)处设有至少一条沿着所 述第二夹臂宽度方向延伸的定位件;所述钩部(14)上设有与所述定位件 相配合的锁定件;

其中,所述定位件为锥形凸条(19),所述锁定件为限位凸条(18) 或限位凹槽(23);或者,

所述定位件为锥形凹槽(20),所述锁定件为限位凸条(18)。

6.根据权利要求5所述的止血夹,其特征在于,所述的锥形凸条(19) 或者锥形凹槽(20)的截面为斜三角形。

7.根据权利要求6所述的止血夹,其特征在于,所述的锥形凸条(19) 朝向钩槽(15)的一面与第二夹臂的外表面的夹角为30~45度,所述的锥 形凸条(19)远离钩槽(15)的一面与第二夹臂的外表面的夹角为45~60 度。

8.根据权利要求6所述的止血夹,其特征在于,所述的锥形凹槽20 靠近所述钩槽(15)的一面与第二夹臂的外表面的夹角为45~60度,所述 的锥形凹槽(20)远离所述钩槽(15)的一面与第二夹臂的外表面的夹角 为30~45度。

9.根据权利要求1所述的止血夹,其特征在于,所述的锁扣结构由 设置在第一夹臂上的钩部(14)和第二夹臂上的钩槽(15)配合组成;

所述第二夹臂的外表面上靠近所述钩槽(15)处设有沿臂长方向延伸 的凹沟(22);

所述的钩部(14)前端设有与所述凹沟(22)相配合的锥尖(21)。

1.一种止血夹,包括均为弧形结构的第一夹臂和第二夹臂,两条夹 臂的一端采用弹性合页(13)连接,自由端为相互配合的锁扣结构,中部 的内表面为相互吻合的夹持区,其特征在于,所述的夹持区沿着两条夹臂 的臂宽方向上形成高度不同的凹凸面(16)。 2.根据权利要求1所述的止血夹,其特征在于,所述的凹凸面(16) 为在臂长方向上并排布置的两个条形区域。 3.根据权利要求2所述的止血夹,其特征在于,所述的凹凸面(16) 的高度差为0.01~3mm。 4.根据权利要求1所述的止血夹,其特征在于,所述的凹凸面(16) 上设有平行布置的锥形齿条(17),所述锥形齿条(17)的高度为 0.01~1.0mm。 5.根据权利要求1所述的止血夹,其特征在于,所述的锁扣结构由 设置在第一夹臂上的钩部(14)和第二夹臂上的钩槽(15)配合组成; 所述第二夹臂的外表面上靠近所述钩槽(15)处设有至少一条沿着所 述第二夹臂宽度方向延伸的定位件;所述钩部(14)上设有与所述定位件 相配合的锁定件; 其中,所述定位件为锥形凸条(19),所述锁定件为限位凸条(18) 或限位凹槽(23);或者, 所述定位件为锥形凹槽(20),所述锁定件为限位凸条(18)。 6.根据权利要求5所述的止血夹,其特征在于,所述的锥形凸条(19) 或者锥形凹槽(20)的截面为斜三角形。 7.根据权利要求6所述的止血夹,其特征在于,所述的锥形凸条(19) 朝向钩槽(15)的一面与第二夹臂的外表面的夹角为30~45度,所述的锥 形凸条(19)远离钩槽(15)的一面与第二夹臂的外表面的夹角为45~60 度。 8.根据权利要求6所述的止血夹,其特征在于,所述的锥形凹槽20 靠近所述钩槽(15)的一面与第二夹臂的外表面的夹角为45~60度,所述 的锥形凹槽(20)远离所述钩槽(15)的一面与第二夹臂的外表面的夹角 为30~45度。 9.根据权利要求1所述的止血夹,其特征在于,所述的锁扣结构由 设置在第一夹臂上的钩部(14)和第二夹臂上的钩槽(15)配合组成; 所述第二夹臂的外表面上靠近所述钩槽(15)处设有沿臂长方向延伸 的凹沟(22); 所述的钩部(14)前端设有与所述凹沟(22)相配合的锥尖(21)。

说明书

技术领域

本实用新型涉及一种医疗器械,更具体的说,本实用新型涉及一种止 血夹,用于微创手术如腹腔镜手术等小视野手术的结扎和止血。

背景技术

外科手术中人体许多部位都涉及到液体渗漏和出血,止血夹是一种用 于管道组织的结扎和止血的器械。特别是能使微创手术如腹腔镜手术等小 视野手术的结扎和止血得以快速实现。

很长一段时间以来只有金属结扎夹,先为银夹,继之出现钽夹、钢夹 和钛夹,使用的比较多的是金属钛夹。但是钛夹有许多无法避免的缺点, 如:

1)产生伪影,影响CT、MRI等检查;

2)对邻近组织细胞有较长期的刺激作用;

3)有松动、脱落或游走的可能;

4)适用范围有限,对较大管道组织、发炎组织不易夹闭,如遇周围 组织炎症明显、水肿增粗或是纤维化质硬的管道,使用金属钛夹往往不能 牢固地夹闭;

5)具有导电性,如果电凝器不慎接触到金属钛夹时,可使其周围组 织烧伤。

高分子材料止血夹是近年出现并在临床普遍使用的止血结扎器械,其 基本特性为,无毒、生物相容性好;夹闭牢固、安全可靠,并能对较大管 道组织进行有效夹闭;在体内能保持稳定的化学性能,耐酸碱腐蚀性强; 无影像学干扰和导电性。

美国专利US7326223,US5062846公开了了一种止血夹的结构,市面 上常用的止血夹的结构也类似。止血夹为V分叉两臂结构,由安全扣锁、 弹性合页、弓型钉腿(夹体)、一体化防滑齿和隆突五部分组成。但是, 使用中仍存在一些问题,主要表现在夹持区域与夹闭物的接触不够紧密, 影响夹持效果。

发明内容

本实用新型的目的是提供了一种止血夹,通过在夹持区形成高度不同 的凹凸面,使夹持更紧密,有效地达到了防渗漏和止血的效果。

一种止血夹,包括均为弧形结构的第一夹臂和第二夹臂,两条夹臂的 一端采用弹性合页连接,自由端为相互配合的锁扣结构,中部的内表面为 相互吻合的夹持区,所述的夹持区沿着两条夹臂的臂宽方向上形成高度不 同的凹凸面。

本实用新型中,所述的凹凸面由相邻的凹陷面和凸起

作为优选,所述的凹凸面为在臂长方向上并排布置的两个条形区域。 该条形区域与所述凹凸面的截面可以为直线、弧线或者波浪线等形状。作 为进一步的优选,所述的凹凸面的高度差为0.01~3mm。

作为优选,所述的凹凸面上设有平行布置的锥形齿条,所述锥形齿条 的高度为0.01~1.0mm。

作为优选,所述的锁扣结构由设置在第一夹臂上的钩部和第二夹臂上 的钩槽配合组成;

所述第二夹臂的外表面上靠近所述钩槽处设有至少一条沿着所述第 二夹臂宽度方向延伸的定位件;所述钩部上设有与所述定位件相配合的锁 定件;

其中,所述定位件为锥形凸条,所述锁定件为限位凸条或限位凹槽; 或者,

所述定位件为锥形凹槽,所述锁定件为限位凸条。

所述的定位件与所述钩槽的距离为0.01mm以上,0.5mm以下。

本实用新型中,所述的弹性合页为一种柔性的铰接方式,不仅可以使 第一夹臂和第二夹臂进行转动,并且在转动至指定位置时,两个夹臂之间 可以进行一定距离的滑动,这样可以使所述的定位件和锁定件方便地锁定 和打开。

当定位件为锥形凸条时,与其配合的锁定件为限位凸条或者限位凹槽 时候,都能实现两臂固定的目的;当定位件为锥形凹槽,锁定件需要为限 位凸条时,才能实现两臂的固定。

作为优选,所述的锥形凸条或者锥形凹槽的截面为斜三角形。

作为优选,所述的锥形凸条朝向钩槽的一面与第二夹臂的外表面的夹 角为30~45度,所述的锥形凸条远离钩槽的一面与第二夹臂的外表面的夹 角为45~60度。其中,第二夹臂的外表面特指设置锥形凸条或者锥形凹槽 的那一个面,两个面的夹角越小,说明斜度越小。当需要将两臂进行闭合 的时候,钩部从锥形凸条靠近钩槽的一面进入,由于斜度较小,因此,钩 部容易进入;当钩部到达指定位置后,锁定件与锥形凸条远离钩槽的一面 结合,该面的斜度加大,能够有效地防止钩部脱落,达到紧密结合的目的。

作为优选,所述的锥形凹槽靠近所述钩槽的一面与第二夹臂的外表面 的夹角为45~60度,所述的锥形凹槽远离所述钩槽的一面与第二夹臂的外 表面的夹角为30~45度。此时,锥形凹槽靠近所述钩槽的一面用于对锁定 件进行固定,因此,其较大的斜度便于两臂的固定。

作为优选,所述的锁扣结构由设置在第一夹臂上的钩部和第二夹臂上 的钩槽配合组成;

所述第二夹臂的外表面上靠近所述钩槽处设有沿臂长方向延伸的凹 沟;

所述的钩部前端设有与所述凹沟相配合的锥尖。锥尖与凹沟可以形成 齿形啮合,可以使两者结合更牢固。

本实用新型中,由于定位件设置在第二夹臂的外表面,为了与该定位 件进行配合,对第一夹臂的端部做了适应性的调整,作为优选,所述第一 夹臂的自由端向内卷曲形成所述的钩部,该钩部具有朝向第一夹臂的夹持 区的锁定面,所述锁定件处在第一锁定面上,此时,第一夹臂的锁定件与 第二夹臂的定位件能够较好的配合。

作为优选,所述第一夹臂的自由端向内卷曲的角度为180~300度;作 为进一步的优选,该角度为270度,此时,所述第一夹臂的自由端的端面 正好与第一夹臂的夹持区相对,两臂结合更牢固。

本实用新型的止血夹,弓型两臂的内表面为相对应凹凸结构,便于两 臂的啮合,使被夹闭血管或管道组织能够牢固的闭合;通过凹凸面上的凸 形的锥形齿条,增加摩擦系数,防上滑脱;两臂顶端为可以相互锁合的阴 阳扣合结构,在用力夹闭后,相互扣合产生足够大的锁夹力。

附图说明

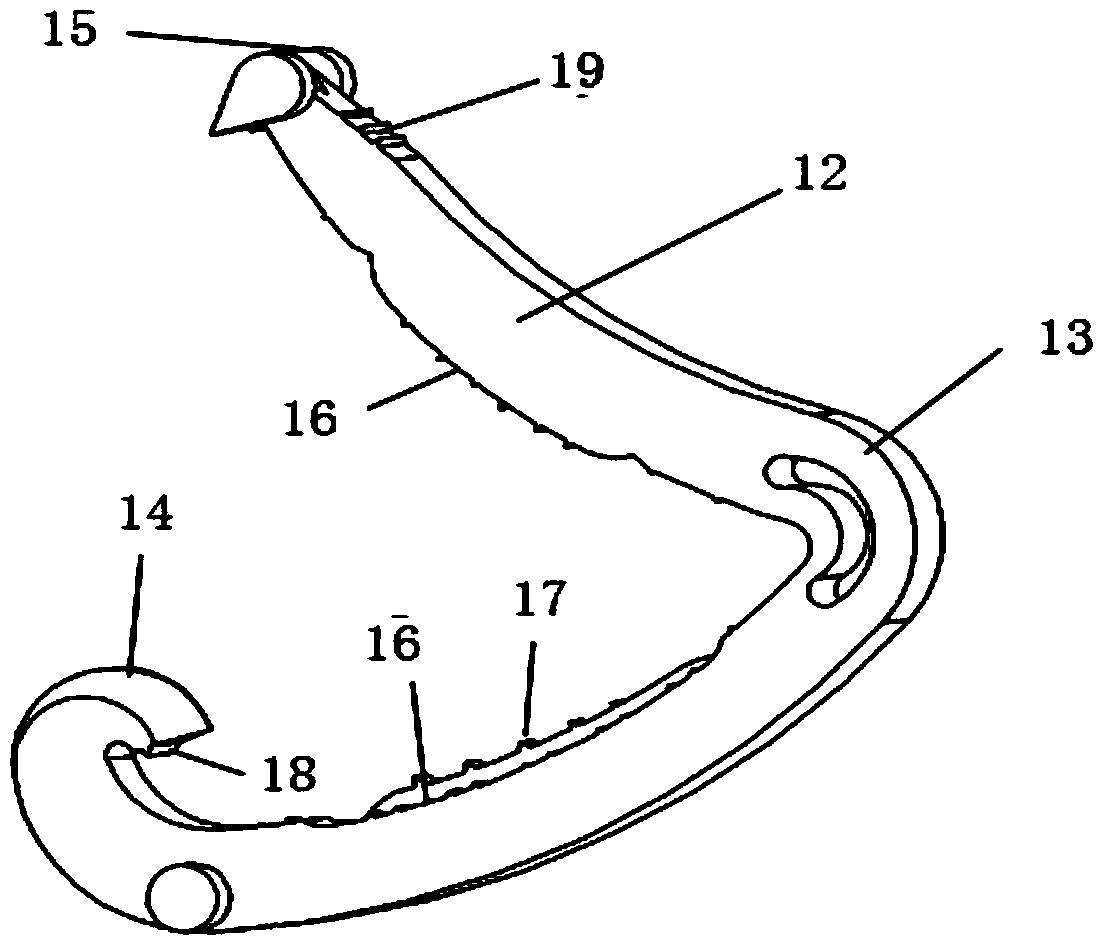

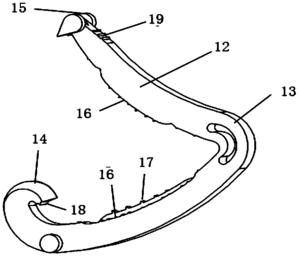

图1为本实用新型的止血夹的第一种实施方式的结构示意图。

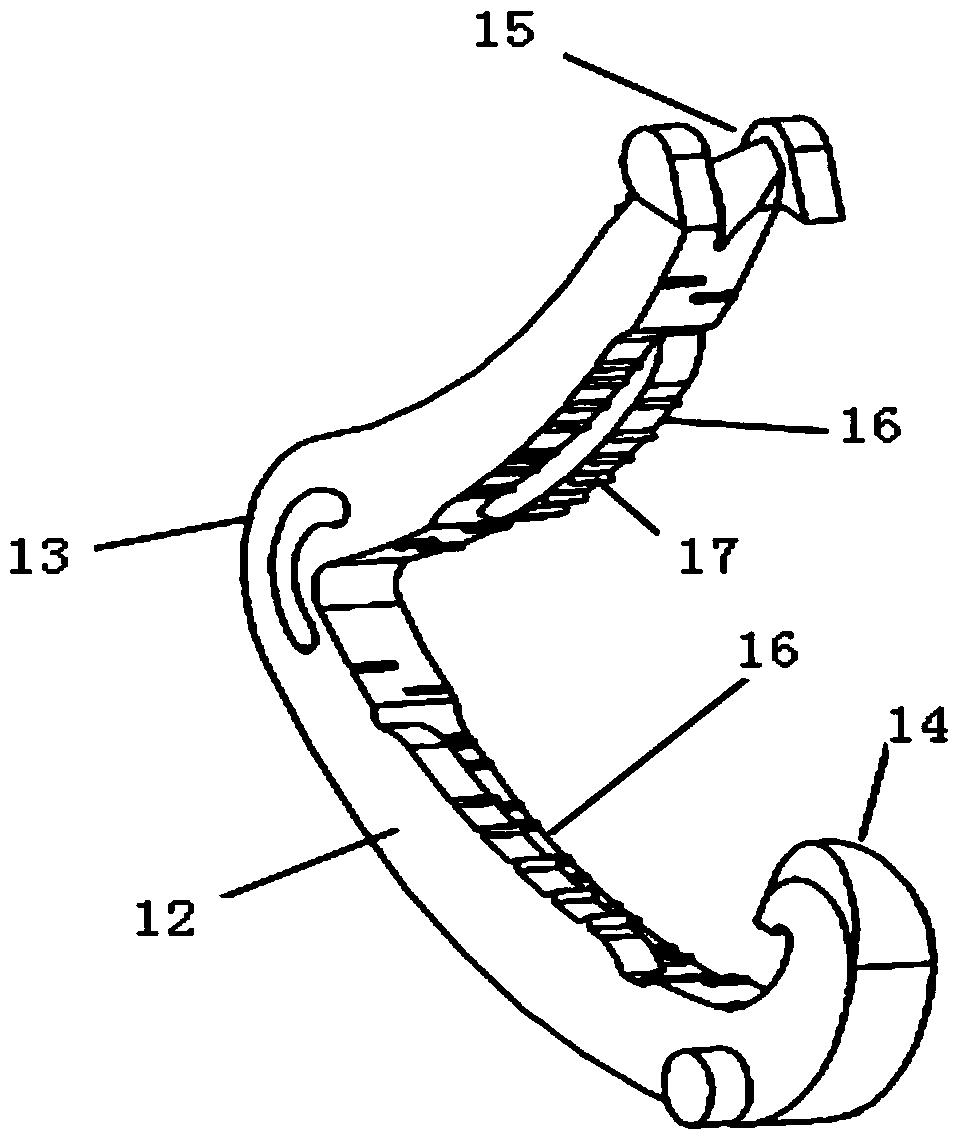

图2为图1所示的止血夹的另一角度的结构示意图。

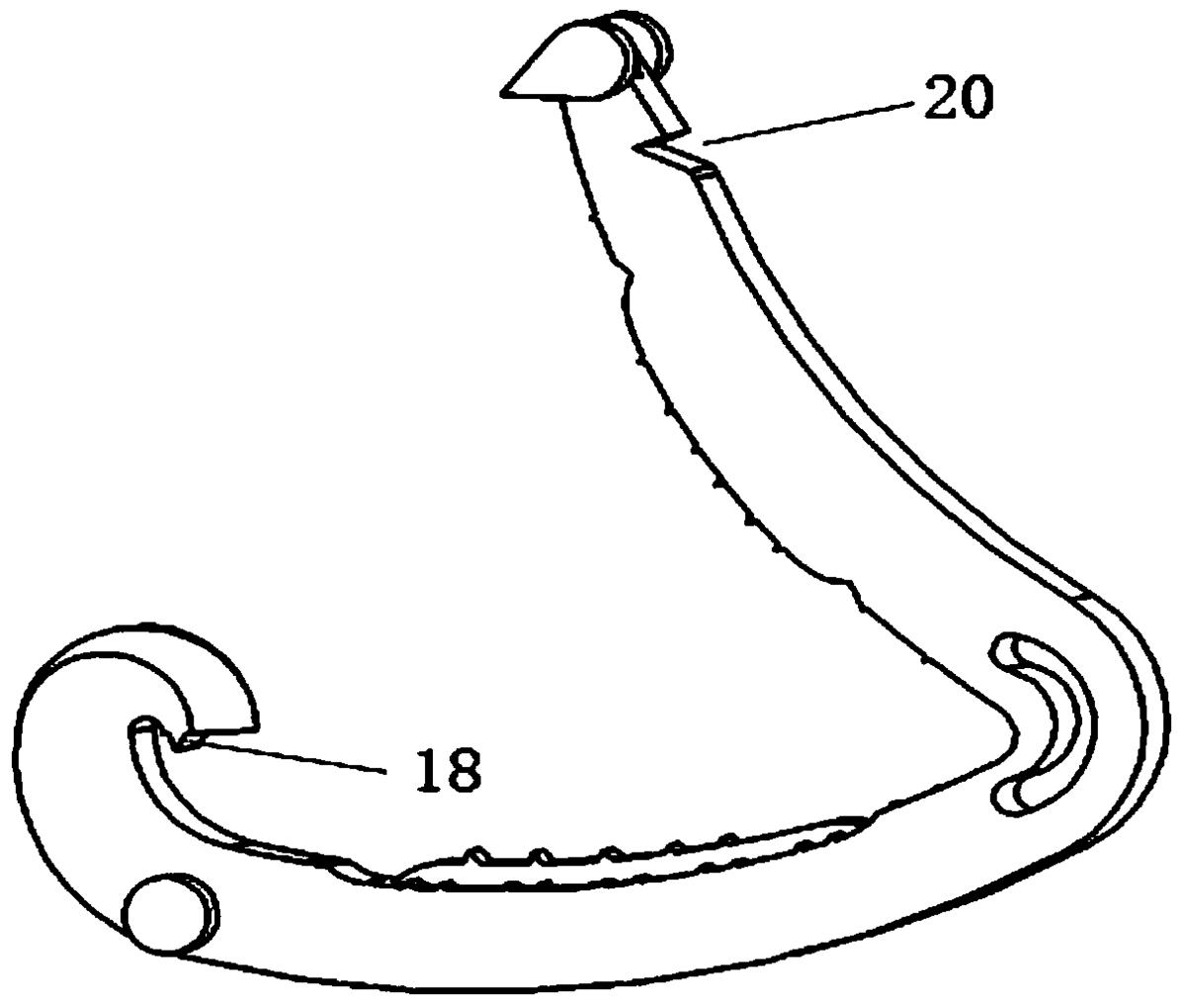

图3为本实用新型的第二种实施方式的结构示意图。

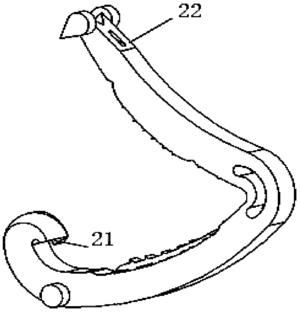

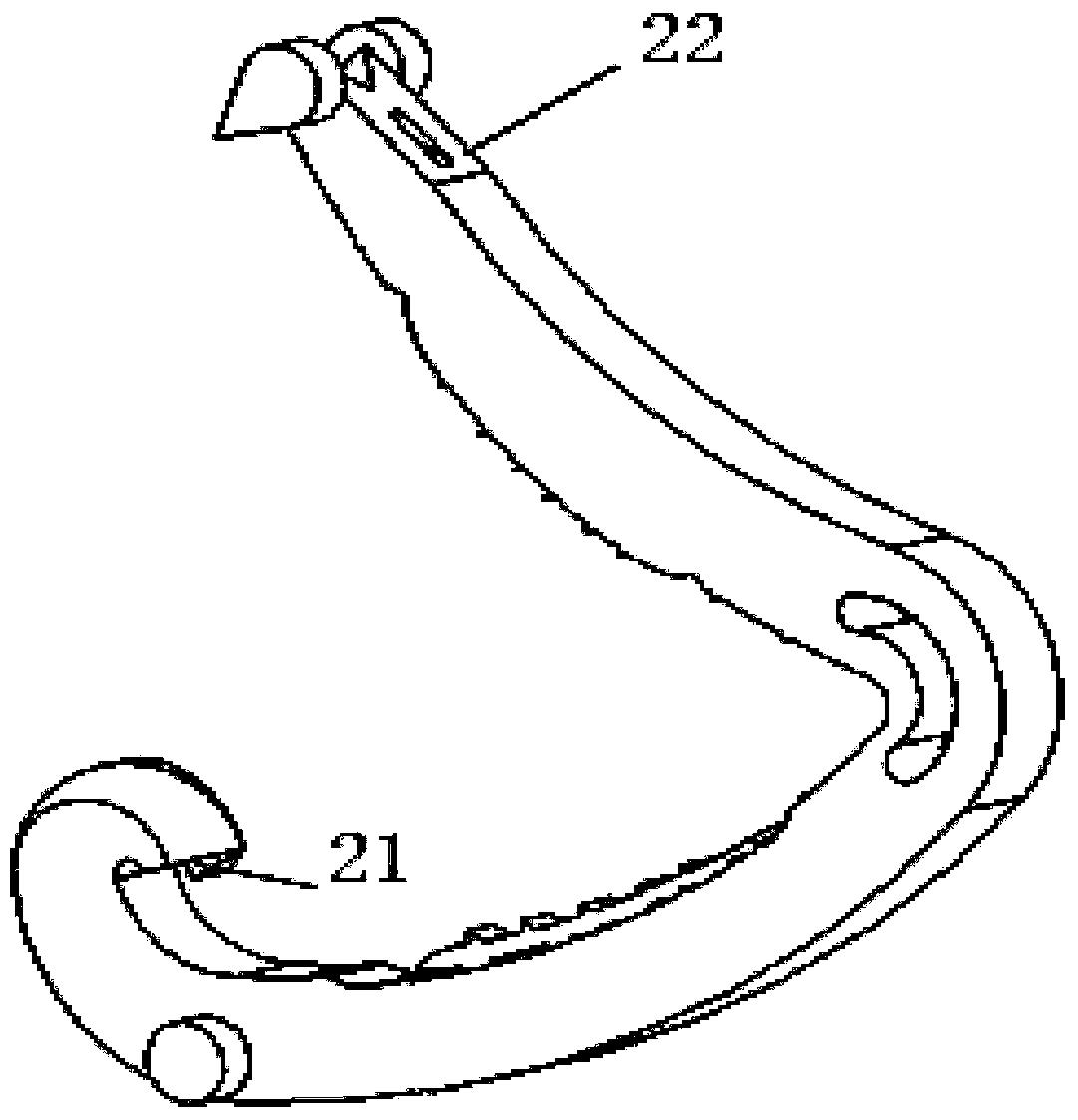

图4为本实用新型的第三种实施方式的结构示意图。

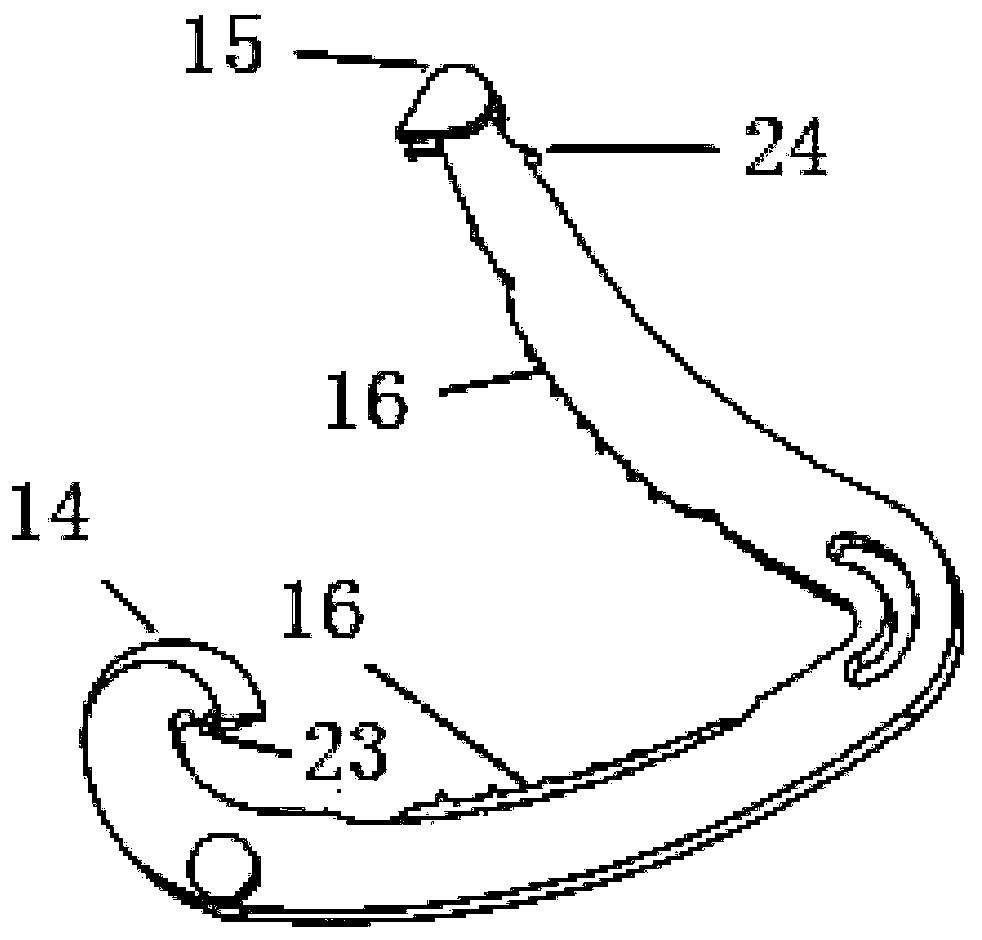

图5为本实用新型的第四种实施方式的示意图。

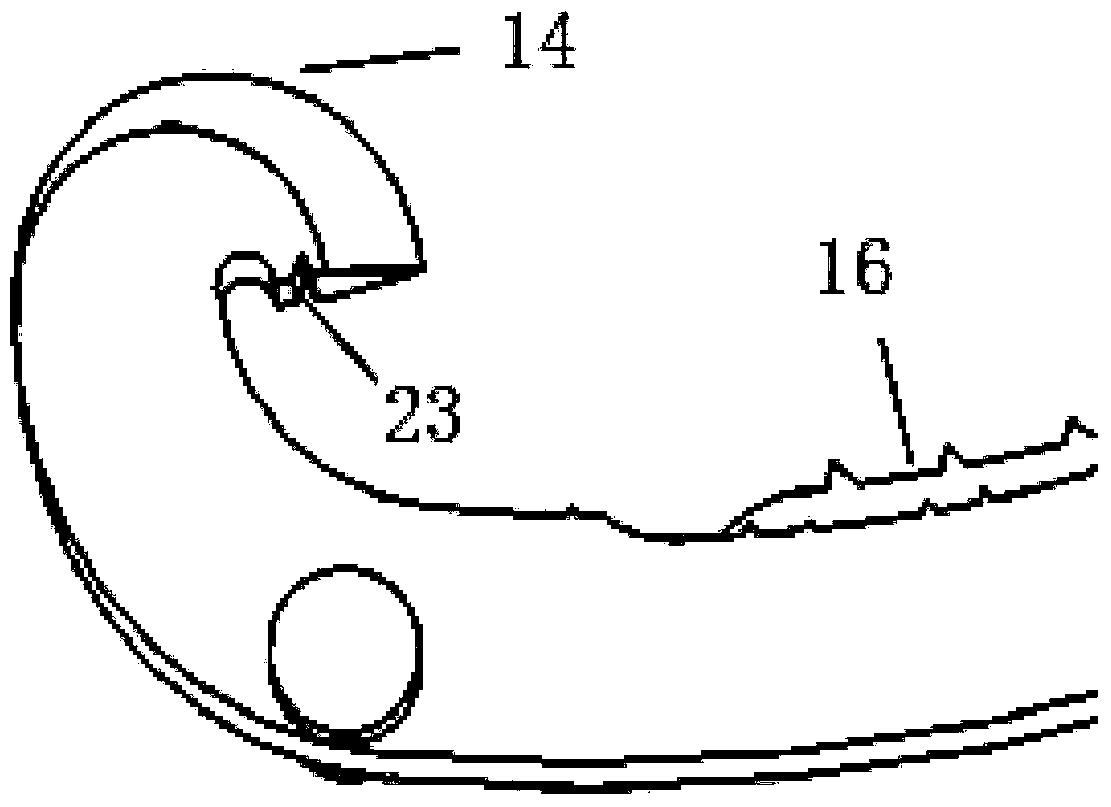

图6为本实用新型图5的实施方式的钩部放大图。图中,12:臂体; 13:弹性合页;14:钩部;15:钩槽;16:凹凸面;17:锥形齿条;18: 限位凸条;19:锥形凸条;20:锥形凹槽;21:锥尖;22:凹沟;23:限 位凹槽;24:锥形条。

具体实施方式

下面结合附图对本实用新型的具体实施方式做进一步的说明,本实用 新型内容不限于实施方式,可以有其他的结构变型,而不脱离本实用新型 的范围。

实施方式1:如图1和图2所示,止血夹为V字形分叉两臂结构,包 括弓型两臂的臂体12,其中,臂体12的下一支记为第一夹臂,臂体12 的上一支记为第二夹臂,两臂一端通过弹性合页13相连接。第一夹臂的 自由端为对应锁扣结构的钩部14,第二夹臂的自由端为对应锁扣结构的钩 槽15。弓型两臂的内表面为相对应凹凸面16,凹凸面16为沿臂长方向分 成凹凸的两个长条形面。该两个长条形面与垂直于臂长的截面相交形成一 个弧线,作为其他的实施方式,该弧线也可以替换成波浪线或者直线。凹 凸面16上设有凸形的锥形齿条17,高度0.01~1.0mm。

另外,一臂钩部14有一条或多条凸形的限位凸条18,另一臂钩槽15 外面的一条或多条凸形的锥形凸条19;锥形条截面呈斜三角形。锥形条截 面呈斜三角形,斜度较大的一面便于夹持时钩部进入,斜度较小的一面可 阻止钩部脱开。

实施方式2:如图3所示,止血夹为V字形分叉两臂结构,包括弓型 的臂体12,两臂一端通过弹性合页13相连、两臂另一端为对应锁扣的钩 部14、钩槽15,弓型两臂的内表面为相对应凹凸面16,凹凸面16为沿臂 长方向分成凹凸的长条形面,凹凸面16有凸形的锥形齿条17,高度 0.01~1.0mm,其中,一臂钩部14有一条凸形的限位凸条18,另一臂钩槽 15的外面有一条锥形的锥形凹槽20。通过增加齿形啮合,可阻止钩部脱 开。

实施方式3:如图4所示,止血夹为V字形分叉两臂结构,包括弓型 的臂体12,两臂一端通过弹性合页13相连、两臂另一端为对应锁扣的钩 部14、钩槽15,弓型两臂的内表面为相对应凹凸面16,凹凸面16为沿臂 长方向分成凹凸的长条形面,凹凸面16有凸形的锥形齿条17,高度 0.01~1.0mm,其中,锁扣中,一臂钩部14前端有一条锥尖21,另一臂钩 槽15外面的有平行于臂一条锥形的凹沟22。

实施方式4:如图5和图6所示,止血夹为V字形分叉两臂结构,包 括弓型的臂体12,两臂一端通过弹性合页13相连、两臂另一端为对应锁 扣的钩部14、钩槽15,弓型两臂的内表面为相对应凹凸面16,凹凸面16 为沿臂长方向分成凹凸的长条形面,凹凸面16有凸形的锥形齿条17,高 度0.01~1.0mm,其中,一臂锁扣的钩部14有一条锥形的限位凹槽23, 另一臂钩槽外面有一条凸形的锥形条24。

此外,上述实施方式应当理解为对本实用新型的举例说明,而不应当 理解为对本实用新型的限制,例如:定位件与锁定件还可以采用其他的凹 凸啮合方式,而不应当仅仅限于锥形凹槽与限位凸条的啮合或者锥形凸条 与限位凹槽的啮合,该定位件与锁定件还可以采用其他的几何图形,例如 截面为三角形、锥形、矩形、梯形、长方形或圆弧形等,这些方式都为本 实用新型的凹凸啮合方式的等同替换,只要满足凹凸啮合的部位在第二夹 臂的外表面上靠近钩槽处,都在本实用新型的保护范围之内。
