【中国实用新型】多媒体教学用电子黑板

无权-未缴年费 中国

申请号:
CN201621324492.0
专利权人:
常州机电职业技术学院
授权公告日/公开日:
2017.07.07
专利有效期:
2016.12.05-2026.12.05
技术分类:
G09:教育;密码术;显示;广告;印鉴
转化方式:
转让
价值度指数:
55.0分
价格:
面议
1915 0

发布人

常州机电职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201621324492.0
申请日
20161205
公开/公告号
CN206312397U
公开/公告日
20170707
申请/专利权人
[常州机电职业技术学院]
发明/设计人
[刘伯超, 朱洪春, 陈建新]
主分类号
G09B5/06
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[孙彬]

摘要

本实用新型公开了一种多媒体教学用电子黑板,包括安装于墙体的黑板框体,黑板框体上安装有电子白板,电子白板上方安装有可沿黑板框体左右移动的负离子绿板,电子白板一侧安装有多媒体教学一体机;所述黑板框体顶端安装有支架,支架上连接有短焦投影机;多媒体教学一体机包括主体,主体上安装有通过电线连接的音响、功率放大器、电脑主机和控制面板;电子白板通过侦测电路连接电脑主机,侦测电路上安装有电流电压的处理芯片。本实用新型的负离子绿板可左右移动,从而便于老师操作,也可照顾到左右两边的学生;本实用新型结构简单,设计合理,操作简便,让使用者安全、健康、舒适地使用,简化了设备,便于使用者操作,有效地提高了教学质量。

法律状态

法律状态公告日 20211112
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):G09B 5/06
专利号:ZL2016213244920
申请日:20161205
授权公告日:20170707
终止日期:20201205
法律状态公告日 20170707
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种多媒体教学用电子黑板,其特征在于:包括安装于墙体的黑板框体(1),黑板框 体(1)上安装有电子白板(3),电子白板(3)上方安装有可沿黑板框体(1)左右移动的负离子 绿板(2),电子白板(3)一侧安装有多媒体教学一体机;所述黑板框体(1)顶端安装有支架, 支架上连接有短焦投影机(4);所述多媒体教学一体机包括主体,主体上安装有通过电线连 接的音响(5)、功率放大器(6)、电脑主机(7)和控制面板(8);所述电子白板(3)通过侦测电 路连接电脑主机(7),侦测电路上安装有电流电压的处理芯片。

2.根据权利要求1所述的多媒体教学用电子黑板,其特征在于:所述的电子白板(3)包 括安装于墙体的背板(31),背板(31)上方依次设有空气隔离层(33)和表面书写层(34);所 述背板(31)和空气隔离层(33)之间设有导电膜层(32),空气隔离层(33)和表面书写层(34) 之间设有导电膜层(32)。

5.根据权利要求2所述的多媒体教学用电子黑板,其特征在于:所述的导电膜层(32)的 厚度为50~200μm。

3.根据权利要求1所述的多媒体教学用电子黑板,其特征在于:所述的负离子绿板(2) 采用滑轨结构安装在黑板框体(1)上。

4.根据权利要求1所述的多媒体教学用电子黑板,其特征在于:所述的多媒体教学一体 机的主体上安装有实物展示台(9)。

1.一种多媒体教学用电子黑板,其特征在于:包括安装于墙体的黑板框体(1),黑板框 体(1)上安装有电子白板(3),电子白板(3)上方安装有可沿黑板框体(1)左右移动的负离子 绿板(2),电子白板(3)一侧安装有多媒体教学一体机;所述黑板框体(1)顶端安装有支架, 支架上连接有短焦投影机(4);所述多媒体教学一体机包括主体,主体上安装有通过电线连 接的音响(5)、功率放大器(6)、电脑主机(7)和控制面板(8);所述电子白板(3)通过侦测电 路连接电脑主机(7),侦测电路上安装有电流电压的处理芯片。 2.根据权利要求1所述的多媒体教学用电子黑板,其特征在于:所述的电子白板(3)包 括安装于墙体的背板(31),背板(31)上方依次设有空气隔离层(33)和表面书写层(34);所 述背板(31)和空气隔离层(33)之间设有导电膜层(32),空气隔离层(33)和表面书写层(34) 之间设有导电膜层(32)。 3.根据权利要求1所述的多媒体教学用电子黑板,其特征在于:所述的负离子绿板(2) 采用滑轨结构安装在黑板框体(1)上。 4.根据权利要求1所述的多媒体教学用电子黑板,其特征在于:所述的多媒体教学一体 机的主体上安装有实物展示台(9)。 5.根据权利要求2所述的多媒体教学用电子黑板,其特征在于:所述的导电膜层(32)的 厚度为50~200μm。

说明书

技术领域

本实用新型涉及一种多媒体教学用电子黑板,属于教学设备技术领域。

背景技术

多媒体教学是指在教学过程中,根据教学目标和教学对象的特点,通过教学设计, 合理选择和运用现代教学媒体,并与传统教学手段有机组合,共同参与教学全过程,以多种 媒体信息作用于学生,形成合理的教学过程结构,达到最优化的教学效果。多媒体是现代教 育以计算机、投影仪、幻灯、展示台、录像、广播、电影、电子白板、计算机等现代教育技术教 育不可缺少的设备概念,运用现代教育理论和技术,通过对教学过程和资源的设计、开发、 应用、管理和评价,以实现教学现代化的理论与实践。传统的教学用黑板结构复杂,操作繁 琐。

发明内容

本实用新型所要解决的技术问题是:克服现有技术的不足,提供一种结构简单,操 作简便的多媒体教学用电子黑板。

为了解决上述技术问题,本实用新型的技术方案是:一种多媒体教学用电子黑板, 包括安装于墙体的黑板框体,黑板框体上安装有电子白板,电子白板上方安装有可沿黑板 框体左右移动的负离子绿板,电子白板一侧安装有多媒体教学一体机;所述黑板框体顶端 安装有支架,支架上连接有短焦投影机;所述多媒体教学一体机包括主体,主体上安装有通 过电线连接的音响、功率放大器、电脑主机和控制面板;所述电子白板通过侦测电路连接电 脑主机,侦测电路上安装有电流电压的处理芯片。

进一步,所述的电子白板包括安装于墙体的背板,背板上方依次设有空气隔离层 和表面书写层;所述背板和空气隔离层之间设有导电膜层,空气隔离层和表面书写层之间 设有导电膜层。

进一步为了便于老师操作,所述的负离子绿板采用滑轨结构安装在黑板框体上。

进一步,所述的多媒体教学一体机的主体上安装有实物展示台。

进一步,所述的导电膜层的厚度为50~200μm。

采用了上述技术方案后,本实用新型的负离子绿板可左右移动,从而便于老师操 作,也可照顾到左右两边的学生,使观看效果更好;本实用新型结构简单,设计合理,操作简 便,让使用者安全、健康、舒适地使用,简化了设备,便于使用者操作,有效地提高了教学质 量。

附图说明

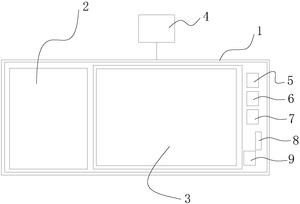

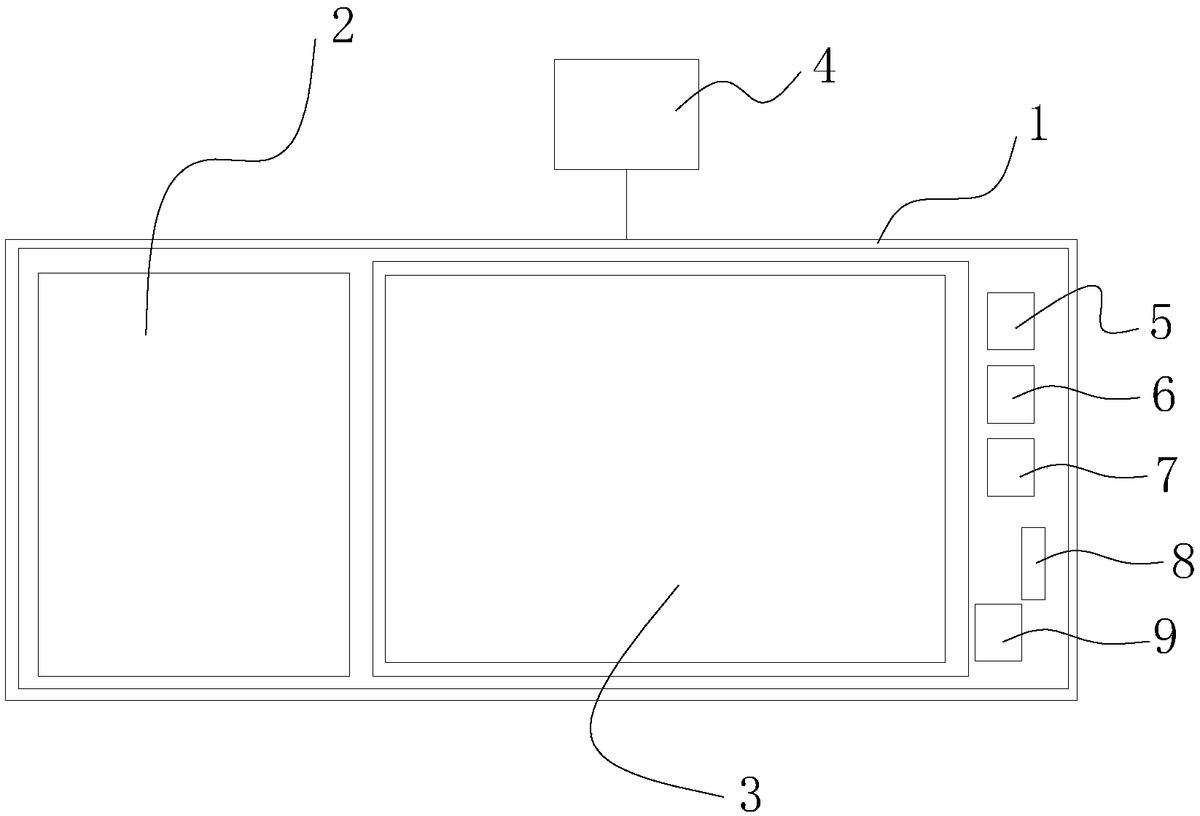

图1为本实用新型的结构示意图;

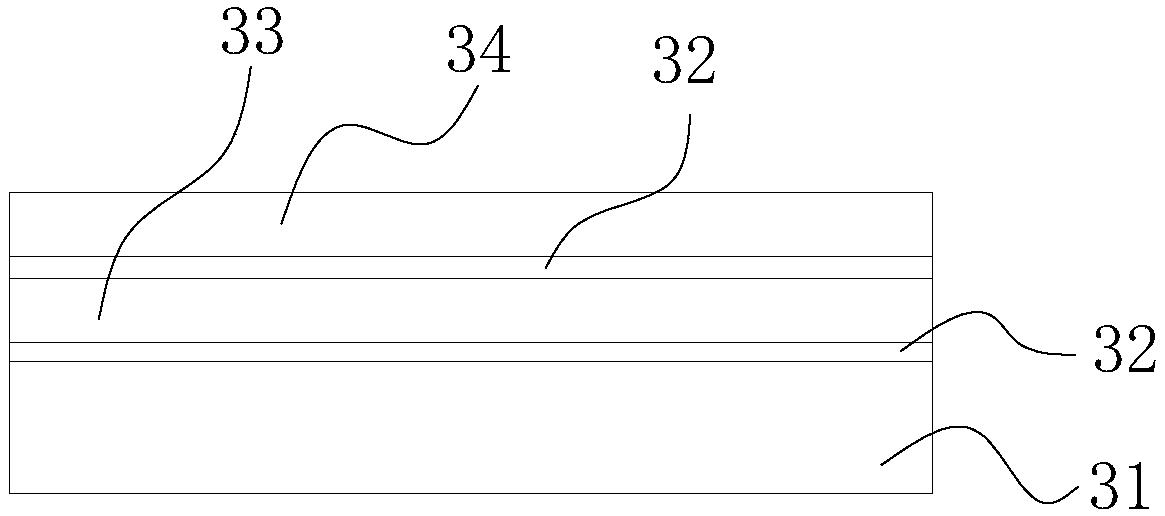

图2为本实用新型的电子白板的结构示意图;

图中,1、黑板框体,2、负离子绿板,3、电子白板,4、短焦投影机,5、音响,6、功率放 大器,7、电脑主机,8、控制面板,9、实物展示台,31、背板,32、导电膜层,33、空气隔离层,34、 表面书写层。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解,下面根据具体实施例并结合附 图,对本实用新型作进一步详细的说明。

如图1、图2所示,一种多媒体教学用电子黑板,包括安装于墙体的黑板框体1,黑板 框体1上安装有电子白板3,电子白板3上方安装有可沿黑板框体1左右移动的负离子绿板2, 电子白板3一侧安装有多媒体教学一体机;所述黑板框体1顶端安装有支架,支架上连接有 短焦投影机4;所述多媒体教学一体机包括主体,主体上安装有通过电线连接的音响5、功率 放大器6、电脑主机7和控制面板8;所述电子白板3通过侦测电路连接电脑主机7,侦测电路 上安装有电流电压的处理芯片。

优选地,如图2所示,所述的电子白板3包括安装于墙体的背板31,背板31上方依次 设有空气隔离层33和表面书写层34;所述背板31和空气隔离层33之间设有导电膜层32,空 气隔离层33和表面书写层34之间设有导电膜层32。

优选地,为了便于老师操作,所述的负离子绿板2采用滑轨结构安装在黑板框体1 上,以防左右两边的学生看黑板不方便,移动负离子绿板2,可以使学生看得更清楚。

可选地,如图1所示,所述的多媒体教学一体机的主体上安装有实物展示台9。

所述的导电膜层32的厚度为200μm,当然也可以为50μm。

电子白板的工作原理是:

当没有物体接触白板表面时,两层导电膜层32能够在无压力情况下有相斥性。当 用手指点按白板的表面书写层34时,两层导电膜层32在点按处连接在一起,电流通过导电 膜层32的电压就会发生变化,被侦测电路读取,这个电压与触摸点的位置有关,根据从水平 和垂直方向读取的电压,可以换算为触摸点所在的X、Y坐标位置,进而可获取到手指在白板 平面上点按的实际坐标值。侦测电路上的处理芯片将该数据通过通讯线缆传送到电脑主机 7,再通过操作系统层的驱动程序实现鼠标操作的功能。

本实用新型结构简单,设计合理,操作简便,让使用者安全、健康、舒适地使用,简 化了设备,便于使用者操作,有效地提高了教学质量。

以上所述的具体实施例,对本实用新型解决的技术问题、技术方案和有益效果进 行了进一步详细说明,所应理解的是,以上所述仅为本实用新型的具体实施例而已,并不用 于限制本实用新型,凡在本实用新型的精神和原则之内,所做的任何修改、等同替换、改进 等,均应包含在本实用新型的保护范围之内。
