本实用新型公开了一种新型菜盘水龙头,包括分体设置的水龙头主体、出水接头、阀芯座,所述阀芯座设在所述水龙头主体内,并设置有圆形安装槽,所述圆形安装槽配合安装有阀芯,所述水龙头主体包括盖板和与盖板连接固定的壳体,所述盖板上设置有通孔,所述出水接头固定连接在所述通孔顶端,所述阀芯座上设置有出水口,所述出水口与所述通孔底端连接形成水路;所述盖板底面设置有安装筒,所述圆形安装槽与所述安装筒配合连接,且所述安装筒上连接有阀芯限位件抵接阀芯,且所述阀芯限位件为环形,上述水龙头通过结构简单的部件安装配合形成,即可通过不锈钢件简单加工后组装,避免铸造加工。
法律状态
法律状态公告日 | 20211029 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):F16K 27/00 专利号:ZL2018219192558 申请日:20181120 授权公告日:20190910 终止日期:20201120 |
法律状态公告日 | 20190910 |
法律状态 | 授权 |
法律状态信息 | 授权 |
权利要求
权利要求数量(6)
独立权利要求数量(1)
1.一种新型菜盘水龙头,其特征在于:包括分体设置的水龙头主体、出水接头(1)、阀芯座(2),所述阀芯座(2)设在所述水龙头主体内,并设置有圆形安装槽(3),所述圆形安装槽(3)配合安装有阀芯,所述水龙头主体包括盖板(4)和与盖板(4)连接固定的壳体(5),所述盖板(4)上设置有通孔,所述出水接头(1)固定连接在所述通孔顶端,所述阀芯座(2)上设置有出水口,所述出水口与所述通孔底端连接形成水路;所述盖板(4)底面设置有安装筒(6),所述圆形安装槽(3)与所述安装筒(6)配合连接,且所述安装筒(6)上连接有阀芯限位件(7)抵接阀芯,且所述阀芯限位件(7)为环形。
2.根据权利要求1所述的一种新型菜盘水龙头,其特征在于:所述壳体(5)为管件,与所述盖板(4)焊接连接。
3.根据权利要求1所述的一种新型菜盘水龙头,其特征在于:所述阀芯座(2)上设置出水通道,所述出水通道延伸至所述通孔处形成所述出水口。
4.根据权利要求1所述的一种新型菜盘水龙头,其特征在于:所述出水接头底端与所述盖板(4)焊接连接。
5.根据权利要求1所述的一种新型菜盘水龙头,其特征在于:所述阀芯座(2)与所述盖板(4)底面焊接连接。
6.根据权利要求1所述的一种新型菜盘水龙头,其特征在于:所述水龙头主体为不锈钢件。
说明书
本实用新型涉及一种水龙头,特别是一种菜盘水龙头。
由于不锈钢产品含铅比较少,是一种适合生产水龙头的好材料,现时的不锈钢水龙头有精铸的,实心棒料加工的,但这些工艺都有出现沙孔和裂纹,同时现有加工成本高,产品的质量难以保证,使用寿命不长,而希望研究水龙头另外加工方式;但是由于不锈钢的加工比较困难,容易受款式、结构设计的限制。
本实用新型旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此,本实用新型提出一种结构简单,适用于不锈钢直接加工的新型菜盘水龙头,该水龙头无需铸造加工,节省成本,提高加工质量。
本实用新型解决其技术问题所采用的技术方案是:
一种新型菜盘水龙头,包括分体设置的水龙头主体、出水接头、阀芯座,所述阀芯座设在所述水龙头主体内,并设置有圆形安装槽,所述圆形安装槽配合安装有阀芯,所述水龙头主体包括盖板和与盖板连接固定的壳体,所述盖板上设置有通孔,所述出水接头固定连接在所述通孔顶端,所述阀芯座上设置有出水口,所述出水口与所述通孔底端连接形成水路;所述盖板底面设置有安装筒,所述圆形安装槽与所述安装筒配合连接,且所述安装筒上连接有阀芯限位件抵接阀芯,且所述阀芯限位件为环形,上述水龙头通过结构简单的部件安装配合形成,即可通过不锈钢件简单加工后组装,避免铸造加工。
作为上述技术方案的改进,所述壳体为管件,与所述盖板焊接连接。
作为上述技术方案的进一步改进,所述阀芯座上设置出水通道,所述出水通道延伸至所述通孔处形成所述出水口。
进一步,所述出水接头底端与所述盖板焊接连接。
进一步,所述阀芯座与所述盖板底面焊接连接。
进一步,所述水龙头主体为不锈钢件。
本实用新型的有益效果是:本实用新型的一种新型菜盘水龙头,包括分体设置的水龙头主体、出水接头、阀芯座,所述阀芯座设在所述水龙头主体内,并设置有圆形安装槽,所述圆形安装槽配合安装有阀芯,所述水龙头主体包括盖板和与盖板连接固定的壳体,所述盖板上设置有通孔,所述出水接头固定连接在所述通孔顶端,所述阀芯座上设置有出水口,所述出水口与所述通孔底端连接形成水路;所述盖板底面设置有安装筒,所述圆形安装槽与所述安装筒配合连接,且所述安装筒上连接有阀芯限位件抵接阀芯,且所述阀芯限位件为环形,上述水龙头通过结构简单的部件安装配合形成,即可通过不锈钢件简单加工后组装,避免铸造加工。
下面结合附图和实施例对本实用新型进一步说明。

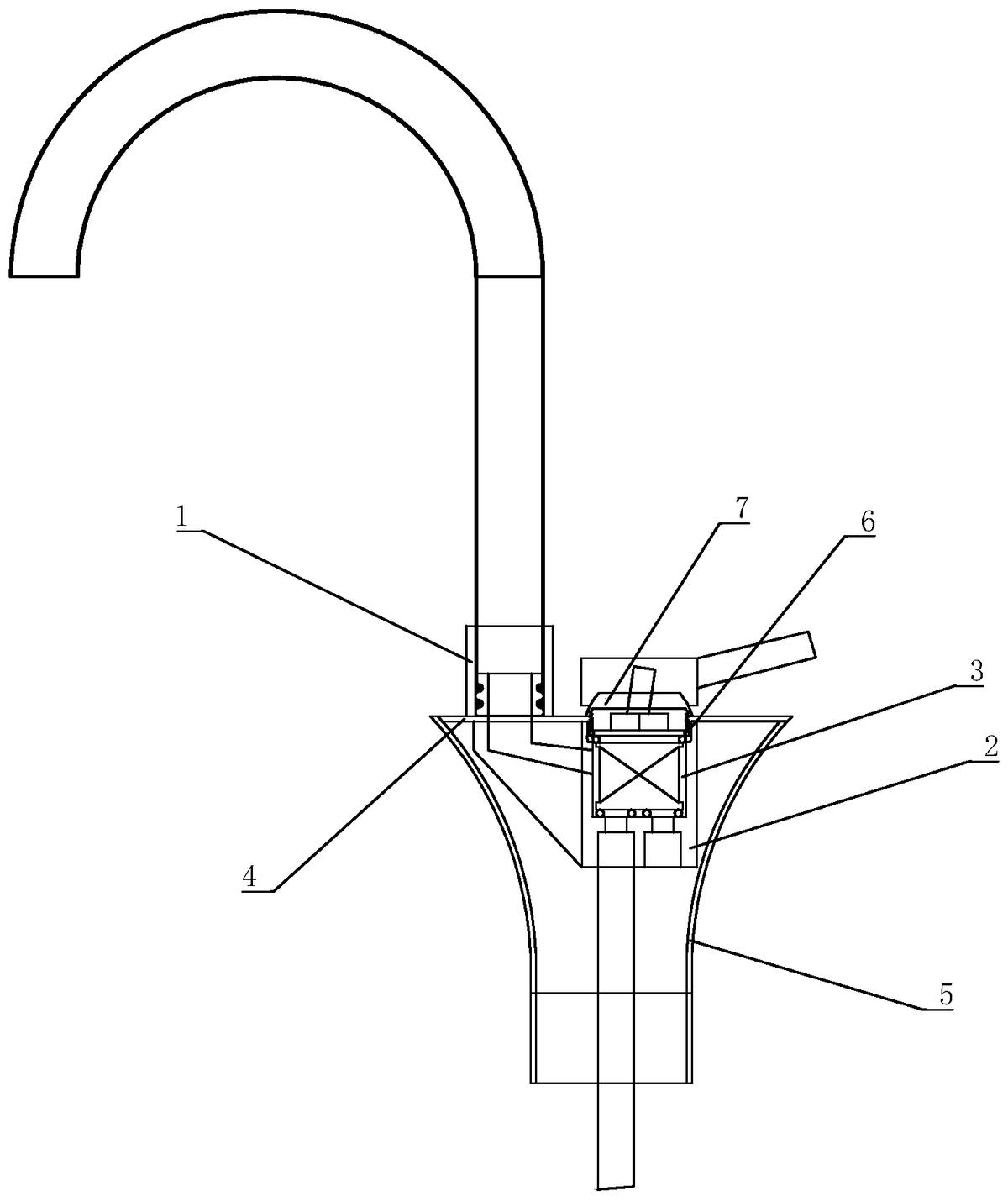

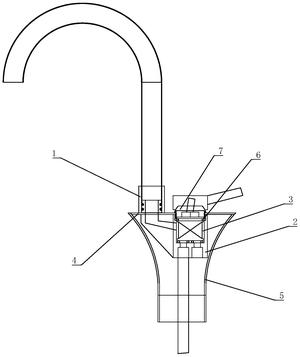

图1是本实用新型实施例安装结构示意图。
参照图1,本实用新型的一种新型菜盘水龙头,包括分体设置的水龙头主体、出水接头1、阀芯座2,所述阀芯座2设在所述水龙头主体内,并设置有圆形安装槽3,所述圆形安装槽3配合安装有阀芯,所述水龙头主体包括盖板4和与盖板4连接固定的壳体5,所述盖板4上设置有通孔,所述出水接头1固定连接在所述通孔顶端,所述阀芯座2上设置有出水口,所述出水口与所述通孔底端连接形成水路;所述盖板4底面设置有安装筒6,所述圆形安装槽3与所述安装筒6配合连接,且所述安装筒6上连接有阀芯限位件7抵接阀芯,且所述阀芯限位件7为环形,上述水龙头通过结构简单的部件安装配合形成,即可通过不锈钢件简单加工后组装,避免铸造加工。
本实施例中,所述壳体5为管件,与所述盖板4焊接连接。同时,所述阀芯座2上设置出水通道,所述出水通道延伸至所述通孔处形成所述出水口。所述出水接头底端与所述盖板4焊接连接;所述阀芯座2与所述盖板4底面焊接连接;所述水龙头主体为不锈钢件。
以上具体结构和尺寸数据是对本实用新型的较佳实施例进行了具体说明,但本实用新型创造并不限于所述实施例,熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换,这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
