本实用新型涉及一种太阳能光伏板设备，尤其是一种自清洁功能的太阳能光伏板。

太阳能作为可再生清洁能源，被许多国家重视开发与利用。从最初的太阳能热水器到后续的太阳能发电，越来越多的太阳能利用技术应用到人们的生活中，太阳能已经成为社会发展不可缺少的能源。近年来，太阳能光伏板被大家广泛使用，太阳能光伏板的使用极大地缓解了用电的紧张压力。然而由于城市工业化和空气污染日渐严重，太阳能光伏板在使用过程中，一般直接设置在室外，导致太阳能光伏板积尘问题严重，极大影响了太阳能光伏板对太阳光的吸收和转换效率。

太阳能光伏板的清洗过程不仅工作不便，劳动强度大，清洗效果差，且用水量大，成本高，无法实现定期的清洗。因而亟需拥有自清洁功能的太阳能光伏板，不仅能够节约清洗成本，提高清洗效果，还能够保证光伏板的发电效率。

为了克服现有技术中太阳能光伏板在清洁过程中清洗困难、清洗效果差、耗水量大、成本高等缺陷，本实用新型提供一种自清洁功能的太阳能光伏板。

本实用新型解决其技术问题所采用的技术方案是：一种自清洁功能的太阳能光伏板，包括太阳能光伏板、清洗装置、除尘装置、支架、底座、水箱、水泵以及输水管，所述太阳能光伏板通过第一支撑柱和第二支撑柱与底座连接；所述清洗装置设于支架上，所述清洗装置包括清洗辊和蓄水箱，所述清洗辊设于蓄水箱的下部，所述清洗辊与清洗电机连接，所述蓄水箱的顶部设有进水口，所述蓄水箱的下部设有雾化喷头，所述清洗装置通过滑轮与滑轨连接，所述滑轨设于支架上，所述支架上设有驱动电机；所述除尘装置设于支架上，所述除尘装置设于清洗装置的上方，所述除尘装置包括空气压缩装置、控制阀、出气管道以及出气口；

所述水箱设于底座上，所述水箱一侧上部设有水泵，所述水泵上设有输水管，所述输水管上设有开关球阀和出水口，所述出水口设于进水口的上方；所述水箱的另一侧上部设置有雨水储水箱，所述的雨水储水箱上部设置有过滤网，下部通过阀门与水箱相连。

上述的自清洁功能的太阳能光伏板，所述雾化喷头设有5～10个。

上述的自清洁功能的太阳能光伏板，所述太阳能光伏板的表面设有防腐蚀涂层和超疏水涂层。

上述的自清洁功能的太阳能光伏板，所述第一支撑柱和第二支撑柱通过铰链与太阳能光伏板连接。

上述的自清洁功能的太阳能光伏板，所述第一支撑柱和第二支撑柱的底部均与底座固定连接，所述底座上设有防腐蚀涂层。

上述的自清洁功能的太阳能光伏板，所述太阳能光伏板与支架设于同一平面上，所述清洗辊的长度与太阳能光伏板的横向长度相同。

上述的自清洁功能的太阳能光伏板，所述雨水储水箱上部设置的过滤网为单层或双层或双层以上的结构。

上述的自清洁功能的太阳能光伏板，所述雨水储水箱为上宽下窄的漏斗形构造。

上述的自清洁功能的太阳能光伏板，所述雨水储水箱下部的阀门通过重力传感器来控制阀门的旋转或开合。

与现有技术相比本实用新型具有以下优点和突出性效果：

本实用新型的有益效果是，本实用新型拥有自清洁功能的太阳能光伏板设有除尘装置和清洗装置，清洁过程中先除尘再清洗，不仅可以快速吹走积压在太阳能光伏板上的灰尘，还可以擦除太阳能光伏板上难以去除的污染物，有效地消除了传统太阳能光伏板清洁过程中清洗困难、清洗效果差、耗水量大、成本高的缺陷。并且可以利用过滤后的雨水清洗光伏板，节省水资源。本实用新型结构设计科学合理，方便操作，不仅可以有效地除去表面的积灰与污染物，还很大程度上节约了水资源、人力资源和能耗，提高了对太阳光的吸收和转换效率，进而提高了发电效率。

下面结合附图和实施例对本实用新型进一步说明。

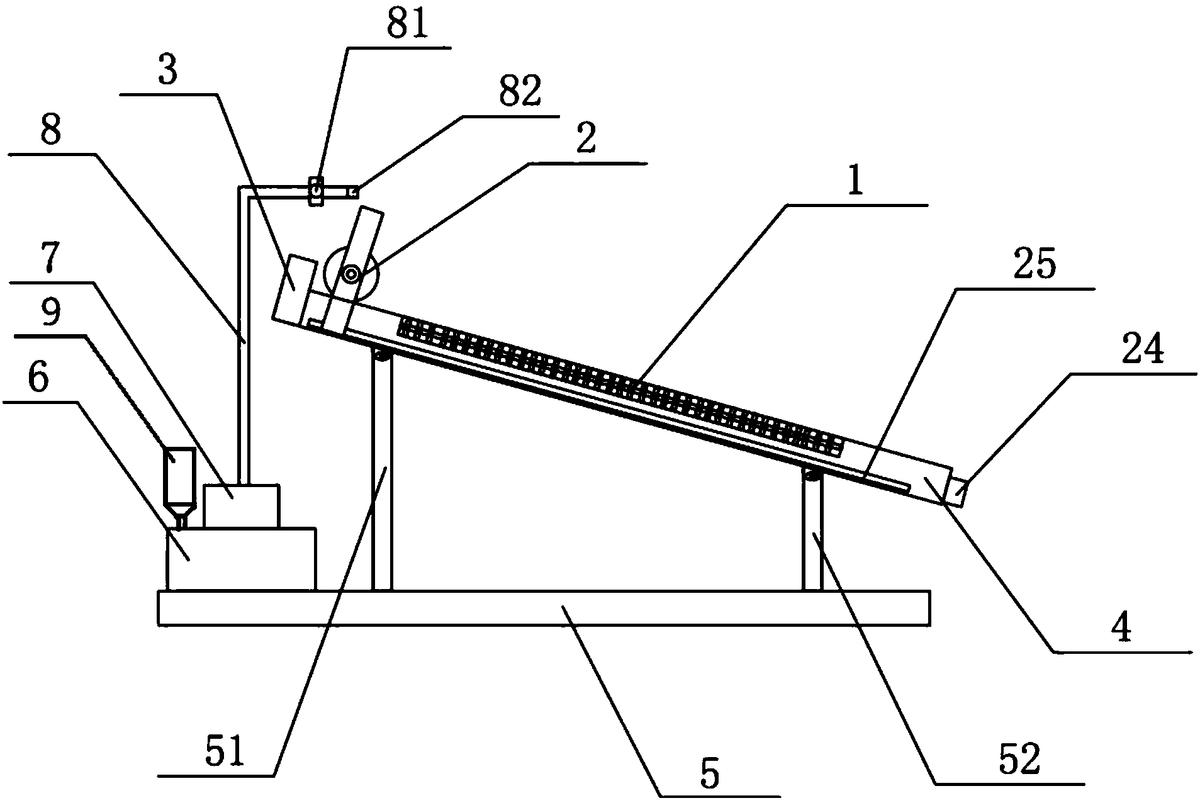

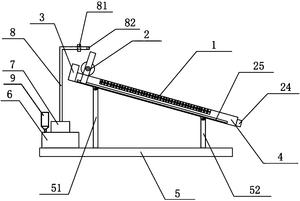

图1为本实用新型示意图；

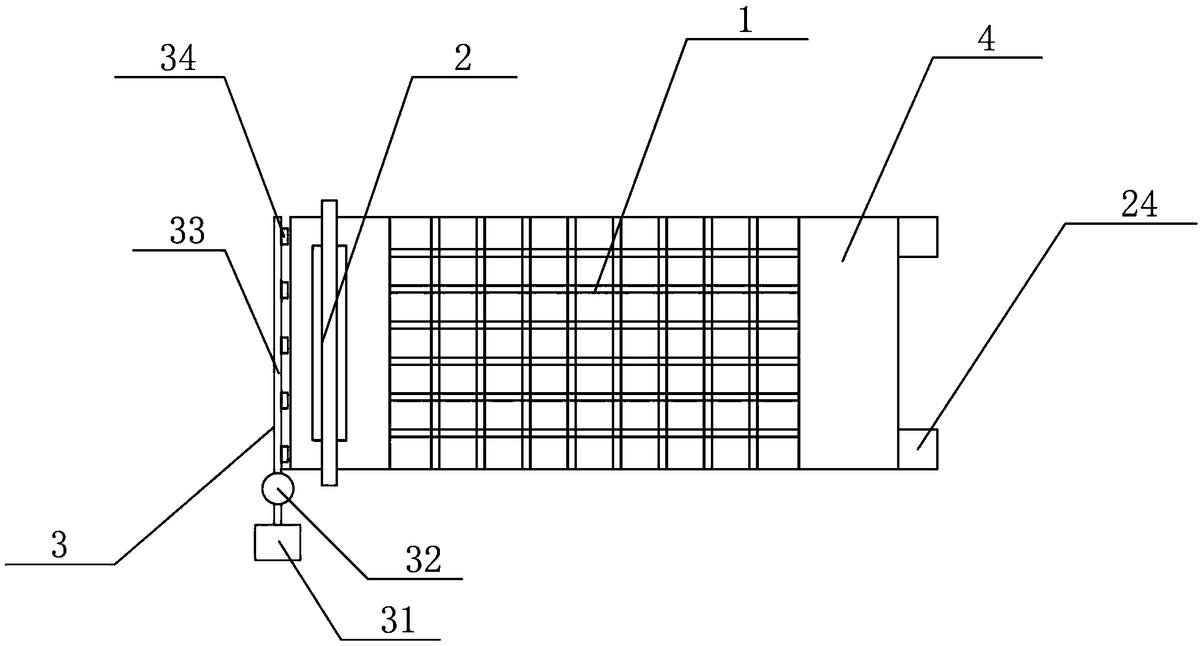

图2为本实用新型的俯视结构图；

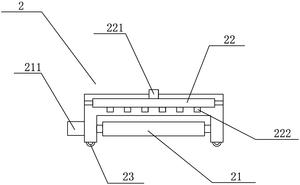

图3为本实用新型清洗装置的结构图；

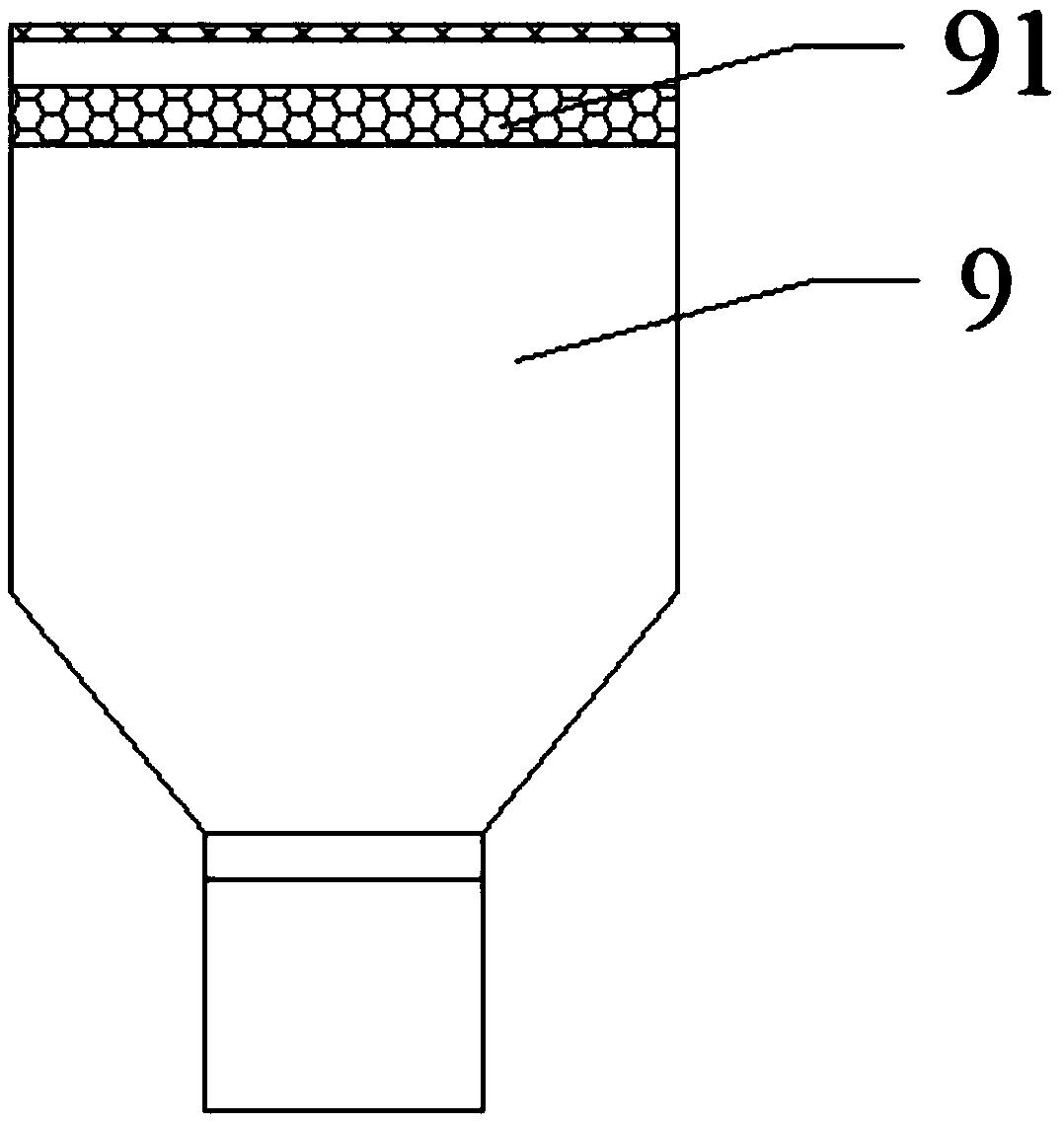

图4为本实用新型雨水储水箱的结构图。

图中1.太阳能光伏板，2.清洗装置，21.清洗辊，211.清洗电机，22.蓄水箱，221.进水口，222.雾化喷头，23.滑轮，24.驱动电机，25.滑轨，3.除尘装置，31.空气压缩装置，32.控制阀，33.出气管道，34.出气口，4.支架，5.底座，51.第一支撑柱，52.第二支撑柱，6.水箱，7.水泵，8.输水管，81.开关球阀，82.出水口，9.雨水储水箱，91.过滤网。

【实施例1】

自清洁功能的太阳能光伏板，包括太阳能光伏板1、清洗装置2、除尘装置3、支架4、底座5、水箱6、水泵7以及输水管8，所述太阳能光伏板1通过第一支撑柱51和第二支撑柱52与底座5连接；所述清洗装置2设于支架4上，所述清洗装置2包括清洗辊21和蓄水箱22，所述清洗辊21设于蓄水箱22的下部，所述清洗辊21与清洗电机211连接，所述蓄水箱22的顶部设有进水口221，所述蓄水箱22的下部设有雾化喷头222，所述清洗装置2通过滑轮23与滑轨24连接，所述滑轨24设于支架4上，所述支架4上设有驱动电机25；所述除尘装置3设于支架4上，所述除尘装置3设于清洗装置2的上方，所述除尘装置3包括空气压缩装置31、控制阀32、出气管道33以及出气口34；

所述水箱6设于底座5上，所述水箱6上部设有水泵7，所述水泵7上设有输水管8，所述输水管8上设有开关球阀81和出水口82，所述出水口82设于进水口221的上方；所述水箱6的另一侧上部设置有雨水储水箱9，所述的雨水储水箱9上部设置有过滤网91，下部通过阀门与水箱6相连。

所述雾化喷头222设有10个；所述太阳能光伏板1的表面设有防腐蚀涂层和超疏水涂层；所述第一支撑柱51和第二支撑柱52通过铰链与太阳能光伏板1连接；所述第一支撑柱51和第二支撑柱52的底部均与底座固定连接，所述底座5上设有防腐蚀涂层；所述太阳能光伏板1与支架4设于同一平面上，所述清洗辊21的长度与太阳能光伏板1的横向长度相同。

雨水储水箱9上部设置的过滤网91为双层结构。

雨水储水箱9为上宽下窄的漏斗形构造。

雨水储水箱9下部的阀门通过感知雨水储水箱9内水的重量的重力传感器来控制阀门的旋转或开合。雨水储水箱9表面的过滤网91将雨天的较大的杂物，例如树叶、碎石子等阻挡在外，只允许雨水流下存储在雨水储水箱9内，待重量达到预设值时，重力传感器接收信号后，控制阀门的旋转或开合，使存积的雨水流入水箱6内，其中，重力传感器的电控板由光伏板转换能量获得。

本实用新型工作时，首先通过除尘装置3的空气压缩装置31压缩空气，通过控制阀32将一定量的压缩空气送至出气管道33内部，由出气口34吹向太阳能光伏板1的表面，除去太阳能光伏板1表面的积灰；然后利用清洗装置2对太阳能光伏板1进行深清洁处理，清洗装置2的雾化喷头222将蓄水箱22内部的水喷洒在太阳能光伏板1的表面，接着清洗辊21对太阳能光伏板1表面进行擦拭，除去污染物，还可以利用过滤后的雨水清洗光伏板，节省水资源。

综上，利用除尘装置3和清洗装置2的协同工作，可以高效的除去太阳能光伏板1表面的污染物，提高了太阳能光伏板1的发电效率。以上实施例仅为本实用新型的示例性实施例，不用于限制本实用新型，本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。
