本实用新型涉及清洁工具技术领域，特别是涉及一种清洁擦布。

清洁擦布是日常生活中常见的一种清洁工具，传统的清洁擦布一般双面带有刷毛或颗粒物。但是，这种擦布进行擦拭清洁操作，尤其是配合清洁剂使用时，特别容易打滑或从手中松脱，一方面会给清洁工作带来不便，另一方面也会造成卫生污染。

基于此，有必要提供一种清洁擦布，该清洁擦布在擦拭清洁过程中不易松脱，使用方便且不会造成卫生污染。

一种清洁擦布，包括擦布本体和防滑带，所述擦布本体的相背的两面分别铺设有第一清洁层和第二清洁层，所述防滑带的两端分别与所述擦布本体的两侧连接，所述防滑带能绕着所述擦布本体翻转至所述第一清洁层远离第二清洁层的一侧，所述防滑带还能绕着所述擦布本体翻转至所述第二清洁层远离所述第一清洁层的一侧。

该清洁擦布包括防滑带，防滑带的两端分别与擦布本体的两侧连接，使用者使用该清洁擦布进行擦拭清洁时可抓握住防滑带或将手掌套设于防滑带和擦布本体之间进行擦拭，使得该清洁擦布在擦拭清洁过程中不易松脱，使用方便且不会造成卫生污染。而且，所述防滑带可以绕着擦布本体正反翻转，故使用第一清洁层或第二清洁层进行清洁时均可以起到防止该清洁擦布打滑掉落的作用。

在其中一个实施例中，所述第一清洁层或所述第二清洁层为刷毛层。采用刷毛层进行清洁可适用于多种清洁场合，包括一些凹凸不平的平面或狭缝等难清洁的地方，且使用方便。

在其中一个实施例中，所述刷毛层包括第一刷毛部和第二刷毛部，所述第一刷毛部的刷毛长度大于所述第二刷毛部的刷毛长度。第一刷毛部的刷毛较长，适用于清理凹凸不平的平面或狭缝等难清洁的地方，且容易起泡沫，第二刷毛部的刷毛较短，摩擦力较大，适用于清理顽固污渍，能增大清洁力度，这样长短刷毛互相结合，使该清洁擦布适用于多种清洁场合。

在其中一个实施例中，所述刷毛层的刷毛长度从中心向周围逐渐缩短。该设置使得该清洁擦布适用于多种清洁场合。

在其中一个实施例中，所述刷毛层的刷毛包括相互连接的第一刷毛段和第二刷毛段，所述第一刷毛段位于所述第二刷毛段靠近所述擦布本体的一端，所述第一刷毛段的直径大于所述第二刷毛段的直径。该设置使得第一刷毛段和第二刷毛段之间形成凸台，可增大刷毛层与待清洁表面的摩擦力，增大清洁力度。

在其中一个实施例中，所述刷毛层由含有抗菌成分的材料制成。该设置使得刷毛层具有抑杀细菌等微生物的自清洁能力，可有效防止清洁擦布对待清洁表面造成二次污染。

在其中一个实施例中，所述第一清洁层或所述第二清洁层包括多个间隔设置的条状凸起或点状凸起。条状凸起或点状凸起具有较大的硬度，有助于清洁顽固污渍。

在其中一个实施例中，所述第一清洁层或所述第二清洁层的边角处设有止挡片，所述止挡片与所述第一清洁层围合成用于容纳手指的容纳袋，或所述止挡片与所述第二清洁层围合成用于容纳手指的容纳袋，所述容纳袋的袋口朝向所述防滑带。该设置便于使用者将手掌套设于防滑带和擦布本体之间进行擦拭时，尤其是擦拭一些顽固污渍时，清洁擦布不容易打滑。

在其中一个实施例中，所述清洁擦布还包括挂环，所述挂环与所述擦布本体连接。该设置使得所述清洁擦布不用时可悬挂收纳，便于清洁擦布保持干燥和卫生。

在其中一个实施例中，所述擦布本体和所述防滑带为一体成型结构。该设置使得所述清洁擦布整体更加结实牢固。

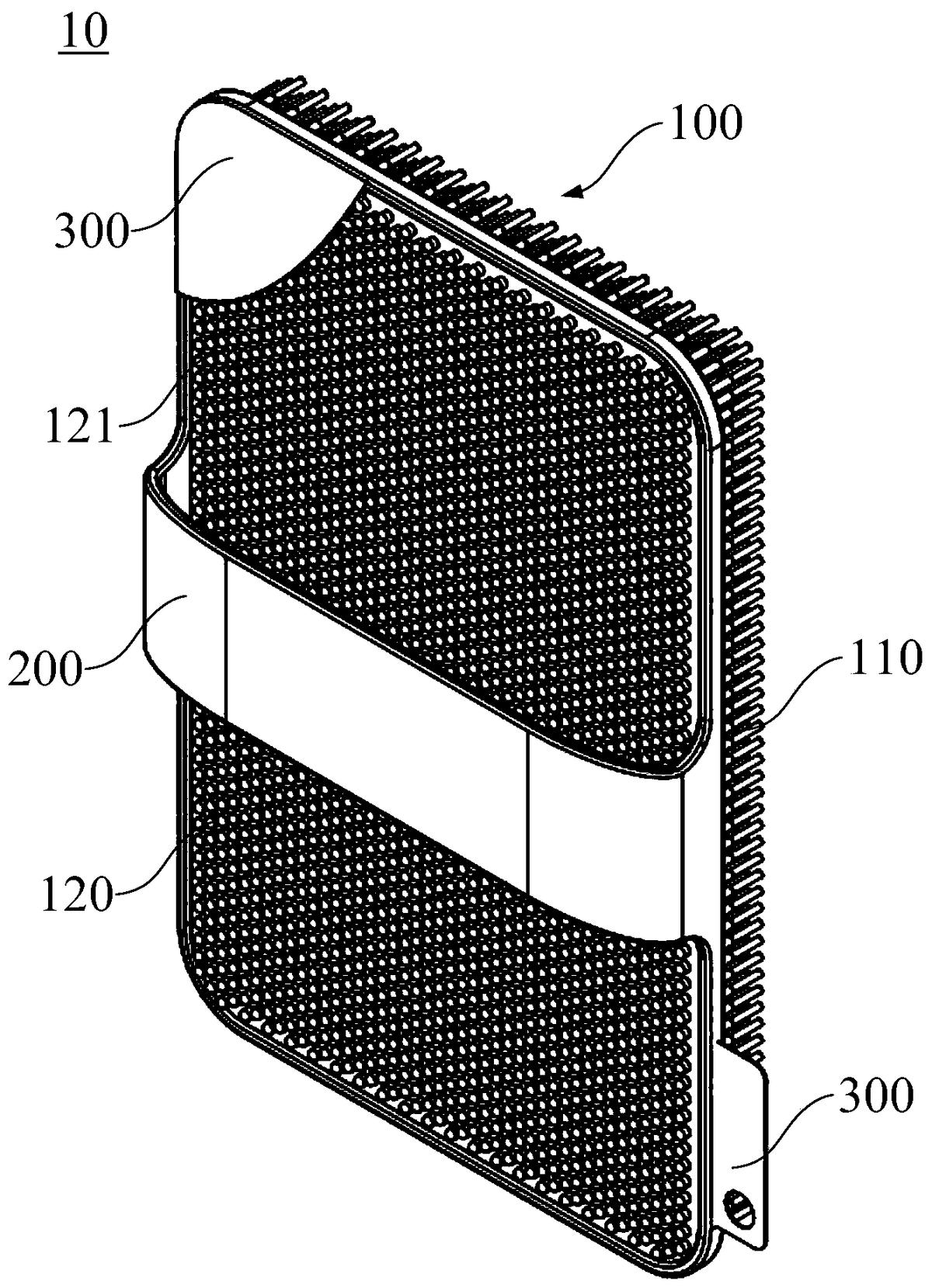

图1为本实用新型一实施例所述的清洁擦布的结构示意图；

图2为图1所示的清洁擦布的侧视图；

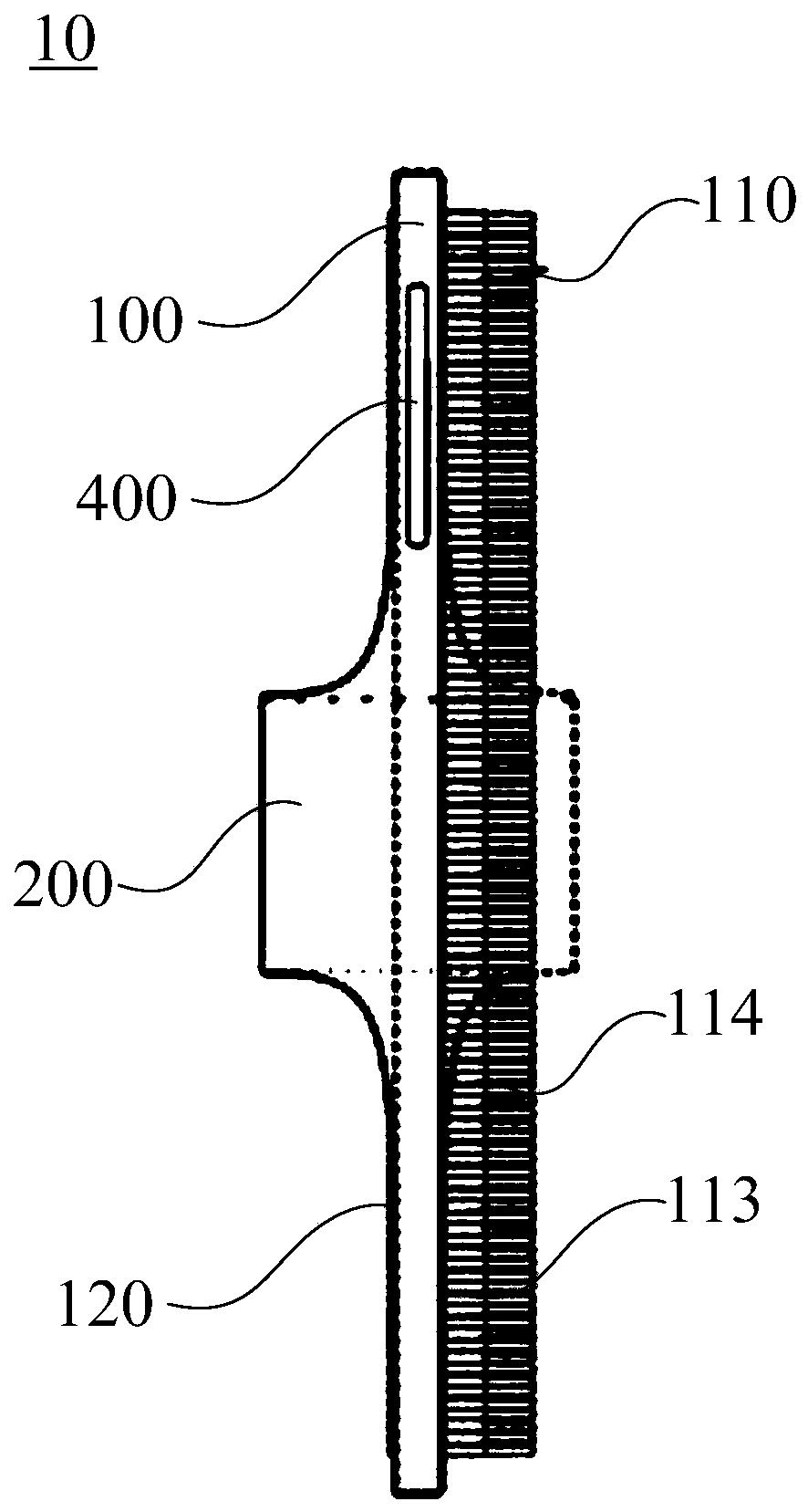

图3为本实用新型另一实施例所述的清洁擦布的侧视图；

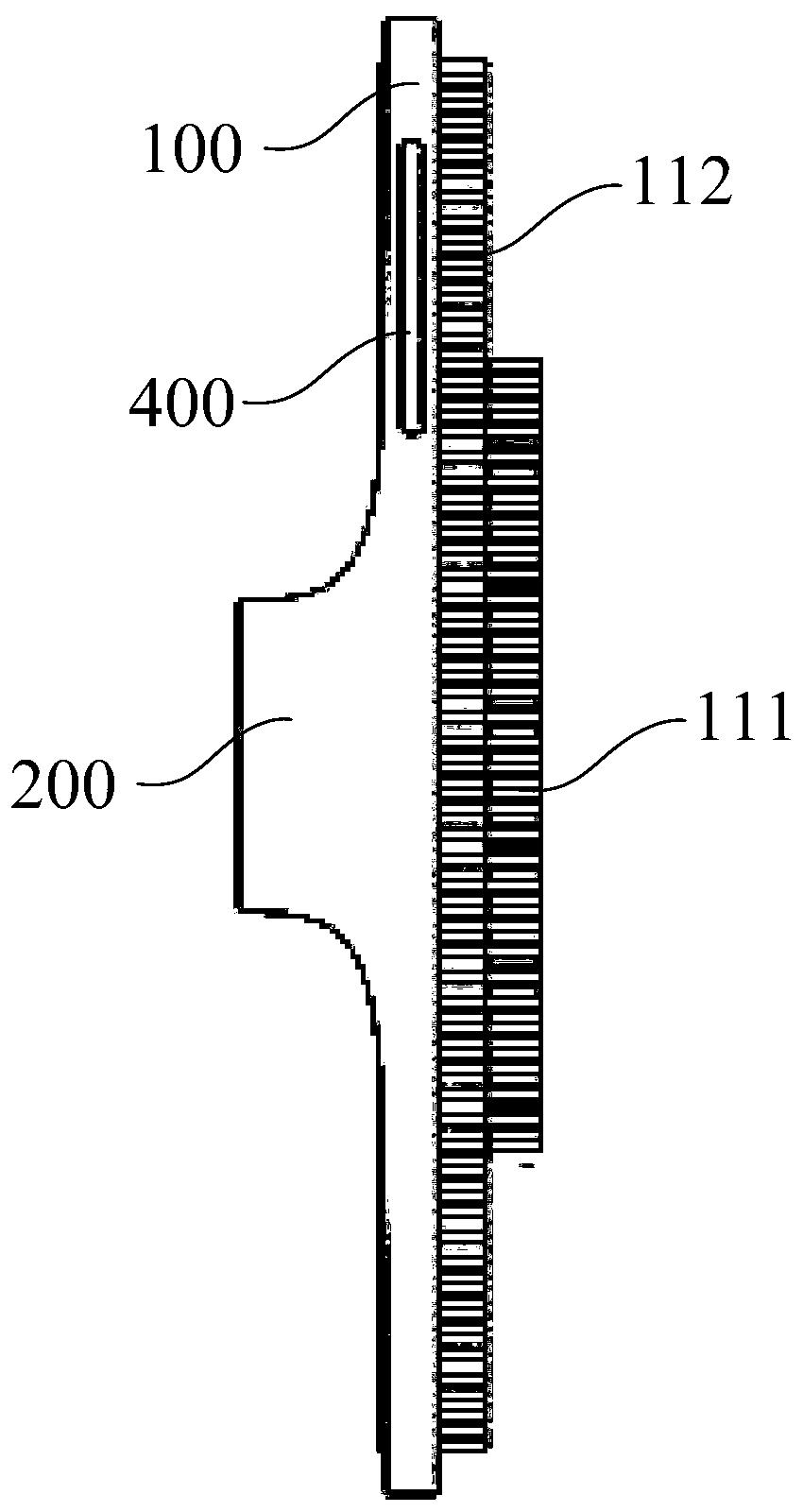

图4为本实用新型又一实施例所述的清洁擦布的侧视图。

附图标记说明

10、清洁擦布，100、擦布本体，110、第一清洁层，111、第一刷毛部，112、第二刷毛部，113、第一刷毛段，114、第二刷毛段，120、第二清洁层，121、点状凸起，200、防滑带，300、止挡片，400、挂环。

为使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步的详细说明。应当理解的是，此处所描述的具体实施方式仅用以解释本实用新型，并不限定本实用新型的保护范围。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

如图1和图2所示，本实用新型一实施例提出一种清洁擦布10，包括擦布本体100和防滑带200，所述擦布本体100的相背的两面分别铺设有第一清洁层110和第二清洁层120，所述防滑带200的两端分别与所述擦布本体100的两侧连接，所述防滑带200能绕着所述擦布本体100翻转至所述第一清洁层110远离第二清洁层120的一侧，所述防滑带200还能绕着所述擦布本体100翻转至所述第二清洁层120远离所述第一清洁层110的一侧。

该清洁擦布10包括防滑带200，防滑带200的两端分别与擦布本体100的两侧连接，使用者使用该清洁擦布10进行擦拭清洁时可抓握住防滑带200或将手掌套设于防滑带200和擦布本体100之间进行擦拭，使得该清洁擦布10在擦拭清洁过程中不易松脱，使用方便且不会造成卫生污染。而且，所述防滑带200可以绕着擦布本体100正反翻转，故使用第一清洁层110或第二清洁层120进行清洁时均可以起到防止该清洁擦布10打滑掉落的作用。

本实施例中，所述防滑带200的两端与所述擦布本体100的连接处均位于所述第一清洁层110和所述第二清洁层120之间。该设置可以避免所述防滑带200对第一清洁层110或第二清洁层120造成阻碍。本实施例中，所述防滑带200采用弹性材料制成，所述防滑带200可从第一清洁层110的端部翻转至第二清洁层120的上方，所述防滑带200也可从第二清洁层120的端部翻转至第一清洁层110的上方。

可选地，所述第一清洁层110或所述第二清洁层120为刷毛层。采用刷毛层进行清洁可适用于多种清洁场合，包括一些凹凸不平的平面或狭缝等难清洁的地方，且使用方便。

具体地，如图3所示。所述刷毛层包括第一刷毛部111和第二刷毛部112，所述第一刷毛部111的刷毛长度大于所述第二刷毛部112的刷毛长度。第一刷毛部111的刷毛较长，适用于清理凹凸不平的平面或狭缝等难清洁的地方，且容易起泡沫，第二刷毛部112的刷毛较短，摩擦力较大，适用于清理顽固污渍，能增大清洁力度，这样长短刷毛互相结合，使该清洁擦布10适用于多种清洁场合。本实施例中，所述第二刷毛部112位于所述第一刷毛部111的周围，从而便于使用刷毛较短的第二刷毛部112进行擦洗。

具体地，如图4所示，所述刷毛层的刷毛长度从中心向周围逐渐缩短。该设置使得该清洁擦布10适用于多种清洁场合。

进一步地，如图2所示，所述刷毛层的刷毛包括相互连接的第一刷毛段113和第二刷毛段114，所述第一刷毛段113位于所述第二刷毛段114靠近所述擦布本体100的一端，所述第一刷毛段113的直径大于所述第二刷毛段114的直径。该设置使得第一刷毛段113和第二刷毛段114之间形成凸台，可增大刷毛层与待清洁表面的摩擦力，增大清洁力度。

可选地，所述刷毛层由含有抗菌成分的材料制成。该设置使得刷毛层具有抑杀细菌等微生物的自清洁能力，可有效防止清洁擦布10对待清洁表面造成二次污染。本实施例中，所述抗菌成分可为无机抗菌成分(如以新型光催化剂和载银的纳米复合型抗菌成分)、有机抗菌成分(如微生物代谢酶、膜受体等)、天然抗菌成分(如多糖、多肽及糖肽聚合物等)或其他抗菌成分。

可选地，所述第一清洁层110或所述第二清洁层120包括多个间隔设置的条状凸起或点状凸起121。条状凸起或点状凸起121具有较大的硬度，有助于清洁顽固污渍。

在本实施例中，所述第一清洁层110为刷毛层，所述第二清洁层120包括多个间隔设置的条状凸起或点状凸起121。在其他实施例中，所述第一清洁层110和所述第二清洁层120均可为刷毛层，第二刷毛层的刷毛比第一刷毛层的刷毛短。

所述第一清洁层110或所述第二清洁层120的边角处设有止挡片300，所述止挡片300与所述第一清洁层110围合成用于容纳手指的容纳袋，或所述止挡片300与所述第二清洁层120围合成用于容纳手指的容纳袋，所述容纳袋的袋口朝向所述防滑带200。该设置便于使用者将手掌套设于防滑带200和擦布本体100之间进行擦拭时，尤其是擦拭一些顽固污渍时，清洁擦布10不容易打滑。

进一步地，所述清洁擦布10还包括挂环400，所述挂环400与所述擦布本体100连接。该设置使得所述清洁擦布10不用时可悬挂收纳，便于清洁擦布10保持干燥和卫生。

具体地，所述擦布本体100和所述防滑带200为一体成型结构。该设置使得所述清洁擦布10整体更加结实牢固。本实施例中，所述擦布本体100和所述防滑带200均采用含有抗菌成分的材料制成，从而提高所述擦布本体100整体的抗菌性能。

可选地，所述擦布本体100和所述防滑带200均采用软胶材料制成；所述擦布本体100和所述防滑带200采用一体注塑成型工艺制成。该设置方便清洁擦布10的生产制造。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
