【中国实用新型】一种多功能太阳能光伏板组件

有权-审定授权 中国

授权公告日/公开日:
2019.01.08
专利有效期:
2018.07.27-2028.07.27
技术分类:
H02:发电、变电或配电
历史运营情况:
价值度指数:
52.0分
交易方式:
转让
价格:
¥1000.00
1108 0

发布人

青岛华翼天行电子科技有限公司

联系人王丽娜

18553219775
山东省青岛市李沧区唐山路87号2号楼1单元201室
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201821203202.6
申请日
20180727
公开/公告号
CN208353273U
公开/公告日
20190108
申请/专利权人
[青岛华翼天行电子科技有限公司]
发明/设计人
[吕爱琴]
主分类号
H02S20/30
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
山东(37)
颁证日
G06T1/00
代理人

摘要

本实用新型公开了一种多功能太阳能光伏板组件,包括太阳能光伏板,所述太阳能光伏板设置在支架上,所述支架的上端设有清洁装置,所述清洁装置设有雾化喷头和清洁辊,所述支架的顶部设有驱鸟装置,所述支架通过支撑柱、固定套杆以及旋转底盘与底座连接,所述支撑柱的顶部通过第一活动铰链与支架连接,所述固定套杆上部连接活动杆,所述活动杆的顶部通过第二活动铰链与支架连接,所述活动杆通过固定螺栓固定在固定套杆中。本实用新型结构设计科学合理,可以通过升降和旋转的方式改变角度,全方位的利用太阳能,提高了太阳能光伏板组件的光电转化效率。

法律状态

法律状态公告日 20190108
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种多功能太阳能光伏板组件,包括太阳能光伏板(1),其特征在于:所述太阳能光伏板(1)设置在支架(11)上,所述支架(11)的上端设有清洁装置(2),所述清洁装置(2)设有雾化喷头和清洁辊;所述雾化喷头位于清洁辊的正上方,清洁辊由高密度尼龙制造而成,雾化喷头通过软管与外部水箱(8)连接;水箱上部设置有雨水储水箱(7),所述的雨水储水箱(7)上部设置有过滤网(71),下部通过阀门与水箱(8)相连;

所述支架(11)的顶部设有驱鸟装置(6),所述支架(11)通过支撑柱(3)、固定套杆(4)以及旋转底盘与底座(5)连接,所述支撑柱(3)的顶部通过第一活动铰链(31)与支架(11)连接,所述支撑柱(3)的下端设有气压缸,所述支撑柱(3)的底部通过第一旋转底盘(32)与底座(5)连接,所述固定套杆(4)上部连接活动杆(43),所述活动杆(43)的顶部通过第二活动铰链(41)与支架(11)连接,所述活动杆(43)通过固定螺栓(44)固定在固定套杆(4)中,所述固定套杆(4)的底部通过第二旋转底盘(42)与底座(5)连接。

2.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述太阳能光伏板(1)与支架(11)固定连接处设有橡胶垫。

3.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述支架(11)设有防腐蚀涂层。

4.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述太阳能光伏板(1)的顶部设有高透光的钢化玻璃。

5.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述支撑柱(3)、固定套杆(4)、旋转底盘以及底座(5)均采用铝合金材质制成。

6.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述驱鸟装置(6)上设有倒刺和激光发射器。

7.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述雨水储水箱(7)上部设置的过滤网(71)为单层或双层或双层以上的结构。

8.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述雨水储水箱(7)为上宽下窄的漏斗形构造。

9.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述雨水储水箱(7)下部的阀门通过重力传感器来控制阀门的旋转或开合。

1.一种多功能太阳能光伏板组件,包括太阳能光伏板(1),其特征在于:所述太阳能光伏板(1)设置在支架(11)上,所述支架(11)的上端设有清洁装置(2),所述清洁装置(2)设有雾化喷头和清洁辊;所述雾化喷头位于清洁辊的正上方,清洁辊由高密度尼龙制造而成,雾化喷头通过软管与外部水箱(8)连接;水箱上部设置有雨水储水箱(7),所述的雨水储水箱(7)上部设置有过滤网(71),下部通过阀门与水箱(8)相连; 所述支架(11)的顶部设有驱鸟装置(6),所述支架(11)通过支撑柱(3)、固定套杆(4)以及旋转底盘与底座(5)连接,所述支撑柱(3)的顶部通过第一活动铰链(31)与支架(11)连接,所述支撑柱(3)的下端设有气压缸,所述支撑柱(3)的底部通过第一旋转底盘(32)与底座(5)连接,所述固定套杆(4)上部连接活动杆(43),所述活动杆(43)的顶部通过第二活动铰链(41)与支架(11)连接,所述活动杆(43)通过固定螺栓(44)固定在固定套杆(4)中,所述固定套杆(4)的底部通过第二旋转底盘(42)与底座(5)连接。 2.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述太阳能光伏板(1)与支架(11)固定连接处设有橡胶垫。 3.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述支架(11)设有防腐蚀涂层。 4.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述太阳能光伏板(1)的顶部设有高透光的钢化玻璃。 5.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述支撑柱(3)、固定套杆(4)、旋转底盘以及底座(5)均采用铝合金材质制成。 6.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述驱鸟装置(6)上设有倒刺和激光发射器。 7.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述雨水储水箱(7)上部设置的过滤网(71)为单层或双层或双层以上的结构。 8.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述雨水储水箱(7)为上宽下窄的漏斗形构造。 9.根据权利要求1所述的一种多功能太阳能光伏板组件,其特征在于,所述雨水储水箱(7)下部的阀门通过重力传感器来控制阀门的旋转或开合。

说明书

技术领域

本实用新型涉及太阳能光伏板设备,尤其是一种多功能太阳能光伏板组件。

背景技术

随着科技的不断发展,化石能源的日益紧缺,太阳能作为一种对环境无污染的清洁能源越来越受到人们的重视。地球每秒获得的太阳能量相当于燃烧500万吨优质煤发出的能量。我国是世界上太阳能最丰富的国家之一,我国太阳能辐照总量大于502万千焦平方米,年日照时数2200小时的地区约占我国国土面积2/3以上,特别是西部地区,年日照时间达3000小时以上,充分利用太阳能资源逐步成为社会前进发展的趋向,因而太阳能光伏板组件应运而生。

太阳能光伏板是一种暴露在阳光下便会产生直流电的发电装置,由半导体物料(例如硅)制成的薄身固体光伏电池组成。太阳能光伏板作为太阳能发电装置中的重要组成部分,其安装角度会直接影响太阳能发电装置的发电效率。此外,在不同地区或者不同季节,太阳能光伏板的最佳角度均不同,现有技术中的太阳能光伏安装组件大多安装复杂,且其角度调节困难。

发明内容

为了克服现有技术中太阳能光伏安装组件在使用过程中角度难以调节的缺陷,本实用新型提供一种多功能太阳能光伏板组件。

本实用新型解决其技术问题所采用的技术方案是:一种多功能太阳能光伏板组件,包括太阳能光伏板,所述太阳能光伏板设置在支架上,所述支架的上端设有清洁装置,所述清洁装置设有雾化喷头和清洁辊,所述雾化喷头位于清洁辊的正上方,清洁辊由高密度尼龙制造而成,雾化喷头通过软管与外部水箱连接;水箱上部设置有雨水储水箱,所述的雨水储水箱上部设置有过滤网,下部通过阀门与水箱相连;

所述支架的顶部设有驱鸟装置,所述支架通过支撑柱、固定套杆以及旋转底盘与底座连接,所述支撑柱的顶部通过第一活动铰链与支架连接,所述支撑柱的下端设有气压缸,所述支撑柱的底部通过第一旋转底盘与底座连接,所述固定套杆上部连接活动杆,所述活动杆的顶部通过第二活动铰链与支架连接,所述活动杆通过固定螺栓固定在固定套杆中,所述固定套杆的底部通过第二旋转底盘与底座连接。

上述的一种多功能太阳能光伏板组件,所述太阳能光伏板与支架固定连接处设有橡胶垫。

上述的一种多功能太阳能光伏板组件,所述支架设有防腐蚀涂层。

上述的一种多功能太阳能光伏板组件,所述太阳能光伏板的顶部设有高透光的钢化玻璃。

上述的一种多功能太阳能光伏板组件,所述支撑柱、固定套杆、旋转底盘以及底座均采用铝合金材质制成。

上述的一种多功能太阳能光伏板组件,所述驱鸟装置上设有倒刺和激光发射器。

上述的一种多功能太阳能光伏板组件,所述雨水储水箱上部设置的过滤网为单层或双层或双层以上的结构。

上述的一种多功能太阳能光伏板组件,所述雨水储水箱为上宽下窄的漏斗形构造。

上述的一种多功能太阳能光伏板组件,所述雨水储水箱下部的阀门通过重力传感器来控制阀门的旋转或开合。

与现有技术相比本实用新型具有以下优点和突出性效果:

本实用新型的有益效果是,本实用新型太阳能光伏板组件设有可以升降的支撑柱和可以旋转的旋转底座,可以使得太阳能光伏组件充分利用太阳光,有效地消除了传统太阳能光伏安装组件在使用过程中角度难以调节的缺陷。本实用新型结构设计科学合理,可以通过升降和旋转的方式改变角度,全方位的利用太阳能,提高了太阳能光伏板组件的光电转化效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

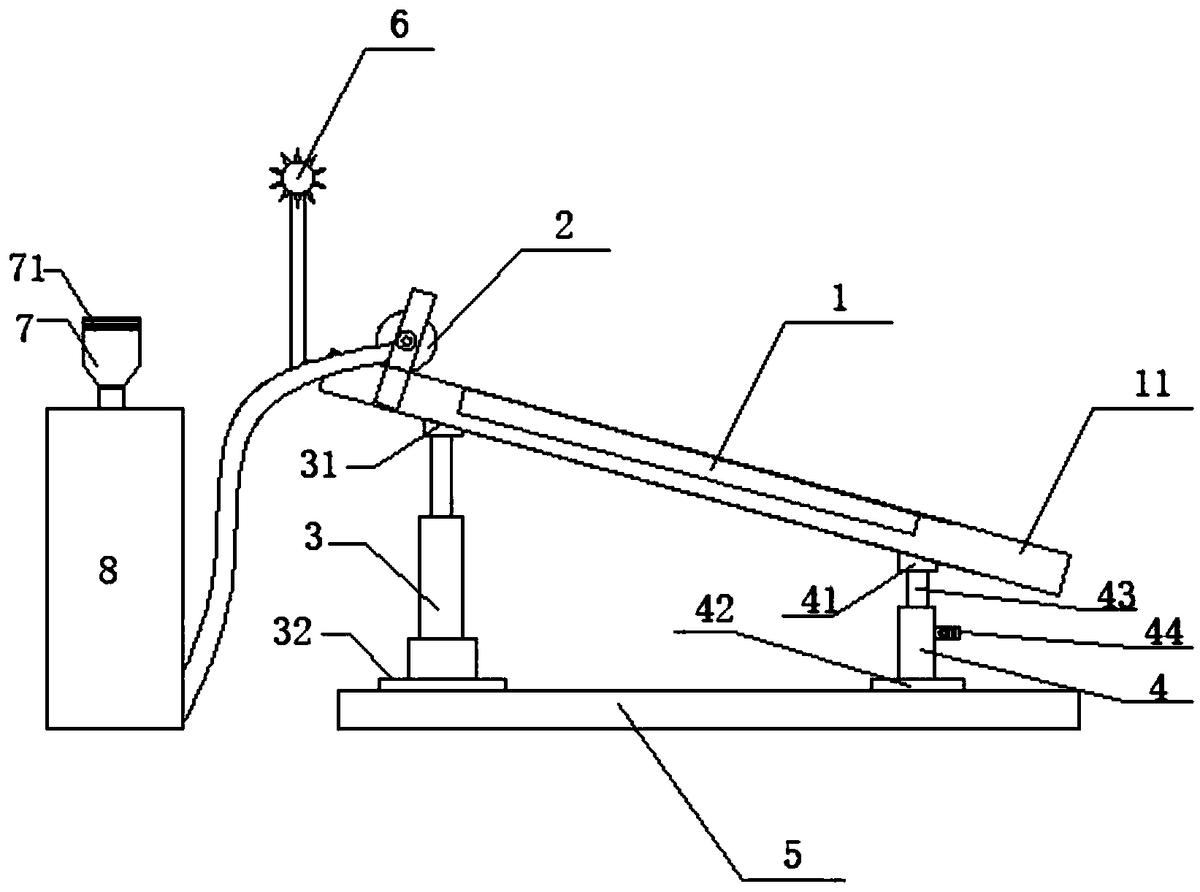

图1为本实用新型示意图。

图中1.太阳能光伏板,11.支架,2.清洁装置,3.支撑柱,31.第一活动铰链,32.第一旋转底盘,4.固定套杆,41.第二活动铰链,42.第二旋转底盘,43.活动杆,5.底座,6.驱鸟装置,7.雨水储水箱,71.过滤网,8.水箱。

具体实施方式

【实施例1】

一种多功能太阳能光伏板组件,包括太阳能光伏板1,所述太阳能光伏板1设置在支架11上,所述支架11的上端设有清洁装置2,所述清洁装置2设有雾化喷头和清洁辊,所述雾化喷头位于清洁辊的正上方,清洁辊由高密度尼龙制造而成,雾化喷头通过软管与外部水箱8连接;水箱8上部设置有雨水储水箱7,所述的雨水储水箱7上部设置有过滤网71,下部通过阀门与水箱8相连;

所述支架11的顶部设有驱鸟装置6,所述支架11通过支撑柱3、固定套杆4以及旋转底盘与底座5连接,所述支撑柱3的顶部通过第一活动铰链31与支架11连接,所述支撑柱3的下端设有气压缸,所述支撑柱3的底部通过第一旋转底盘32与底座5连接,所述固定套杆4上部连接活动杆43,所述活动杆43的顶部通过第二活动铰链41与支架11连接,所述活动杆43通过固定螺栓44固定在固定套杆4中,所述固定套杆4的底部通过第二旋转底盘42与底座5连接。

所述太阳能光伏板1与支架11固定连接处设有橡胶垫;所述支架11设有防腐蚀涂层;所述太阳能光伏板1的顶部设有高透光的钢化玻璃;所述支撑柱3、固定套杆4、旋转底盘以及底座5均采用铝合金材质制成;所述驱鸟装置6上设有倒刺和激光发射器;所述雨水储水箱7上部设置的过滤网71为双层结构;所述雨水储水箱7为上宽下窄的漏斗形构造。所述雨水储水箱7下部的阀门通过重力传感器来控制阀门的旋转或开合。

其中,雨水储水箱7表面的过滤71将雨天的较大的杂物,例如树叶、碎石子等阻挡在外,只允许雨水流下存储在雨水储水箱7内,待重量达到预设值时,重力传感器接收信号后,控制阀门的旋转或开合,使存积的雨水流入水箱8内,其中,重力传感器的电控板由光伏板转换能量获得。

本实用新型工作时,根据太阳光的角度调节太阳能光伏板组件的角度,首先通过支撑柱3调节支架11顶端的高度,然后利用活动杆43将太阳能光伏板支架11的底部调节到合适的位置,再利用固定螺栓将活动杆固定在固定套杆4上,最后通过第一旋转底盘32和第二旋转底盘42旋转,使得太阳能光伏板1转到太阳能光强最强的方向,全方位的利用太阳能,提高太阳能光伏板组件的光电转化效率;本实用新型进行清洁时,外部电机通过软管将外部水箱中的水送至清洁装置2的雾化喷头内,雾化喷头将水均匀的喷到太阳能光伏板1的表面,然后由清洁辊清洁即可去除太阳能光伏板表面的灰尘以及杂质,还可以利用过滤后的雨水清洗光伏板,节省水资源。

以上实施例仅为本实用新型的示例性实施例,不用于限制本实用新型,本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内,对本实用新型做出各种修改或等同替换,这种修改或等同替换也应视为落在本实用新型的保护范围内。
