【中国实用新型】一种可循环使用的生鲜冷链包装箱
无权-未缴年费 中国
- 申请号：
- CN201821088082.X
- 专利权人：
- 三峡大学
- 授权公告日/公开日：
- 2019.03.08
- 专利有效期：
- 2018.07.10-2028.07.10
- 技术分类：
- B65:输送；包装；贮存；搬运薄的或细丝状材料
- 转化方式：
- 转让
- 价值度指数：
-
- 45.0分
- 价格：
- 面议
发布人
陈前程
联系人陈前程
-
- 13093269501
-
- cqc.todo@qq.com
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201821088082.X
- 申请日
- 20180710
- 公开/公告号
- CN208585593U
- 公开/公告日
- 20190308
- 申请/专利权人
- [三峡大学]
- 发明/设计人
- [胡衡, 陈前程, 汪永, 刘秋林, 郑静, 方媛]
- 主分类号
- B65D81/18
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 湖北(42)
- 颁证日
- G06T1/00
- 代理人
- [成钢]
摘要
本实用新型提供一种可循环使用的生鲜冷链包装箱，包括箱盖、箱体、球形制冷器、散热底座和温控系统，箱体为上部敞口的容纳腔室，箱盖位于箱体的上方，通过密封垫圈与箱体敞口密封连接，球形制冷器安装在箱体内，散热底座安装在箱体下部，散热底座与球形制冷器连通，用于散去球形制冷器产生的热量，温控系统包括单片机、温度传感器和蓄电池，温度传感器用于检测箱体内的温度，并将检测信号传输至单片机，单片机控制球形制冷器，蓄电池为温控系统供电。利用温控系统和球形制冷器调节箱内的温度在设定范围内，实现低温运输和保鲜，防止生鲜的温度过高或过低导致腐烂变质。本实用新型具有结构简单、使用方便和性能可靠等优点，具有推广应用的前景。
法律状态
| 法律状态公告日 | 20210706 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):B65D 81/18 专利号:ZL201821088082X 申请日:20180710 授权公告日:20190308 终止日期:20200710 |
| 法律状态公告日 | 20190308 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
权利要求
权利要求数量（10）
独立权利要求数量（1）
1.一种可循环使用的生鲜冷链包装箱，其特征是：包括箱盖（1）、箱体（2）、球形制冷器（3）、散热底座（4）和温控系统，箱体（2）为上部敞口的容纳腔室，箱盖（1）位于箱体（2）的上方，通过密封垫圈（5）与箱体（2）敞口密封连接，球形制冷器（3）安装在箱体（2）内，散热底座（4）安装在箱体（2）下部，散热底座（4）与球形制冷器（3）连通，用于散去球形制冷器（3）产生的热量；
所述温控系统包括单片机（6）、温度传感器（7）和蓄电池（8），单片机（6）分别与球形制冷器（3）、温度传感器（7）和蓄电池（8）电连接，温度传感器（7）用于检测箱体（2）内的温度，并将检测信号传输至单片机（6），单片机（6）控制球形制冷器（3），蓄电池（8）为温控系统供电。
2.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述箱盖（1）和箱体（2）内均设有保温隔热层，采用硬质聚氨酯发泡材料制成。
3.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述箱体（2）内壁设有海绵缓冲层（9）。
4.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述箱体（2）底部设有三个以上的万向轮（10）。
5.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述箱体（2）下部设有多个阻尼减震器（11），用于减缓运输途中的震动。
6.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述箱体（2）内设有集水室（12），集水室（12）上方通过渗水孔与箱体（2）的冷藏腔室连通，集水室（12）底面为倾斜面，与水平方向的夹角小于或等于30度，底面最低处通过管道与排水阀（13）连通。
7.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述球形制冷器（3）采用半导体制冷片制成，其制冷面朝向箱内。
8.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述球形制冷器（3）设有多个隔板（14），将箱内的空腔分割成多个小腔室，各隔板（14）一端均设有滑块（15），隔板（14）通过滑块（15）可拆卸安装在球形制冷器（3）的滑槽（16）上，构成嵌入式滑动结构。
9.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述箱体（2）的外侧面设有强力磁铁制成的标签粘贴栏（17），用于吸附固定铁质标签片。
10.根据权利要求1所述的一种可循环使用的生鲜冷链包装箱，其特征是：所述温控系统还包括控制输入面板（18），控制输入面板（18）与单片机（6）电连接，便于用户修改运行参数。
说明书
技术领域
本实用新型涉及物流运输装置技术领域，具体涉及一种可循环使用的生鲜冷链包装箱。
背景技术
随着人民生活水平的提高，居民对生鲜的消费需求量不断扩大，但因生鲜的自有商品属性的原因，在物流过程中容易产生水分流失、口感下降、商品变质等情况，生鲜的保鲜技术也受到供应商和消费者的重视，特别是在远距离运输与配送环节，由于时间过长，生鲜的质量会迅速下降，所以在运输过程中的生鲜保鲜对之后的口感和质量尤为重要。
但是随着科学技术的发展，人们对食品的保鲜要求越来越高，保持食品的保鲜度，现在市场上的生鲜冷链包装箱，只能起到运输的作用，不能起到保鲜的作用，长时间运输容易使生鲜变质腐烂，现在的包装箱不能对生鲜进行分类，使生鲜混在一起容易变质，且不同种类的生鲜需要不同的温度进行保存，特殊生鲜需要进行密封，温度升高时导致积水，使生鲜浸泡导致腐烂。
发明内容
本实用新型所要解决的技术问题是提供一种可循环使用的生鲜冷链包装箱，不仅能控制生鲜在运输过程中的温度，实现低温运输和保鲜，还能对生鲜分类存放和解决箱底积水导致生鲜易腐烂的难题，有利于稳定生鲜的质量。
为解决上述技术问题，本实用新型所采用的技术方案是：一种可循环使用的生鲜冷链包装箱，包括箱盖、箱体、球形制冷器、散热底座和温控系统，箱体为上部敞口的容纳腔室，箱盖位于箱体的上方，通过密封垫圈与箱体敞口密封连接，球形制冷器安装在箱体内，散热底座安装在箱体下部，散热底座与球形制冷器连通，用于散去球形制冷器产生的热量；
所述温控系统包括单片机、温度传感器和蓄电池，单片机分别与球形制冷器、温度传感器和蓄电池电连接，温度传感器用于检测箱体内的温度，并将检测信号传输至单片机，单片机控制球形制冷器，蓄电池为温控系统供电。
优选的方案中，所述箱盖和箱体内均设有保温隔热层，采用硬质聚氨酯发泡材料制成。
优选的方案中，所述箱体内壁设有海绵缓冲层。
优选的方案中，所述箱体底部设有三个以上的万向轮。
优选的方案中，所述箱体下部设有多个阻尼减震器，用于减缓运输途中的震动。
优选的方案中，所述箱体内设有集水室，集水室上方通过渗水孔与箱体的冷藏腔室连通，集水室底面为倾斜面，与水平方向的夹角小于或等于30度，底面最低处通过管道与排水阀连通。
优选的方案中，所述球形制冷器采用半导体制冷片制成，其制冷面朝向箱内。
优选的方案中，所述球形制冷器设有多个隔板，将箱内的空腔分割成多个小腔室，各隔板一端均设有滑块，隔板通过滑块可拆卸安装在球形制冷器的滑槽上，构成嵌入式滑动结构。
优选的方案中，所述箱体的外侧面设有强力磁铁制成的标签粘贴栏，用于吸附固定铁质标签片。
优选的方案中，所述温控系统还包括控制输入面板，控制输入面板与单片机电连接，便于用户修改运行参数。
本实用新型提供一种可循环使用的生鲜冷链包装箱，采用上述结构具有以下有益效果：
1）利用在箱体内中部设有球形制冷器，占用最小的内部空间而得到最大的换热表面，使箱体内的温度更加均匀，并在运输过程中利用温控系统调节生鲜的温度在设定范围内，实现低温运输和保鲜，防止生鲜的温度过高或过低导致腐烂变质，有利于稳定生鲜的质量；
2）在箱体下部设有阻尼减震器和集水室，多个阻尼减震器用于减缓运输过程中低幅高频或高幅低频的震动，防止运输途中撞击损坏生鲜，集水室用于收集箱体内在输途中的水，防止生鲜积水浸泡易腐烂变质，进而稳定生鲜在运输过程中的质量；
3）采用隔板将箱内空腔分割成多个小腔室，对不同生鲜的分类存放，并通过多个温度传感器进行独立控温，实现根据不同种类的生鲜进行差异化的控温保存，有利于提高生鲜的品质和口感；
4）结构简单、使用方便和性能可靠，符合低碳环保的设计理念，特别适合电商物流运输使用，具有推广应用的前景。
附图说明
下面结合附图和实施例对本实用新型作进一步说明：

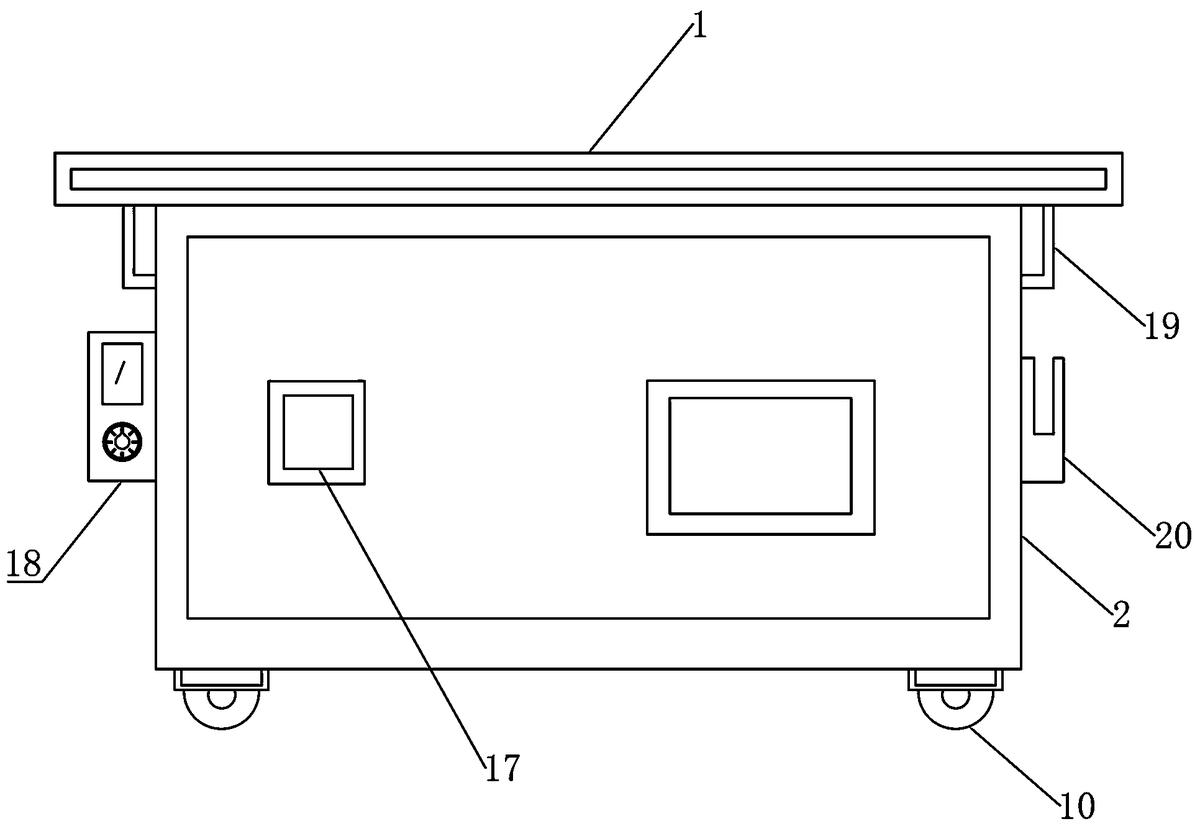

图1为本实用新型的主视结构示意图；

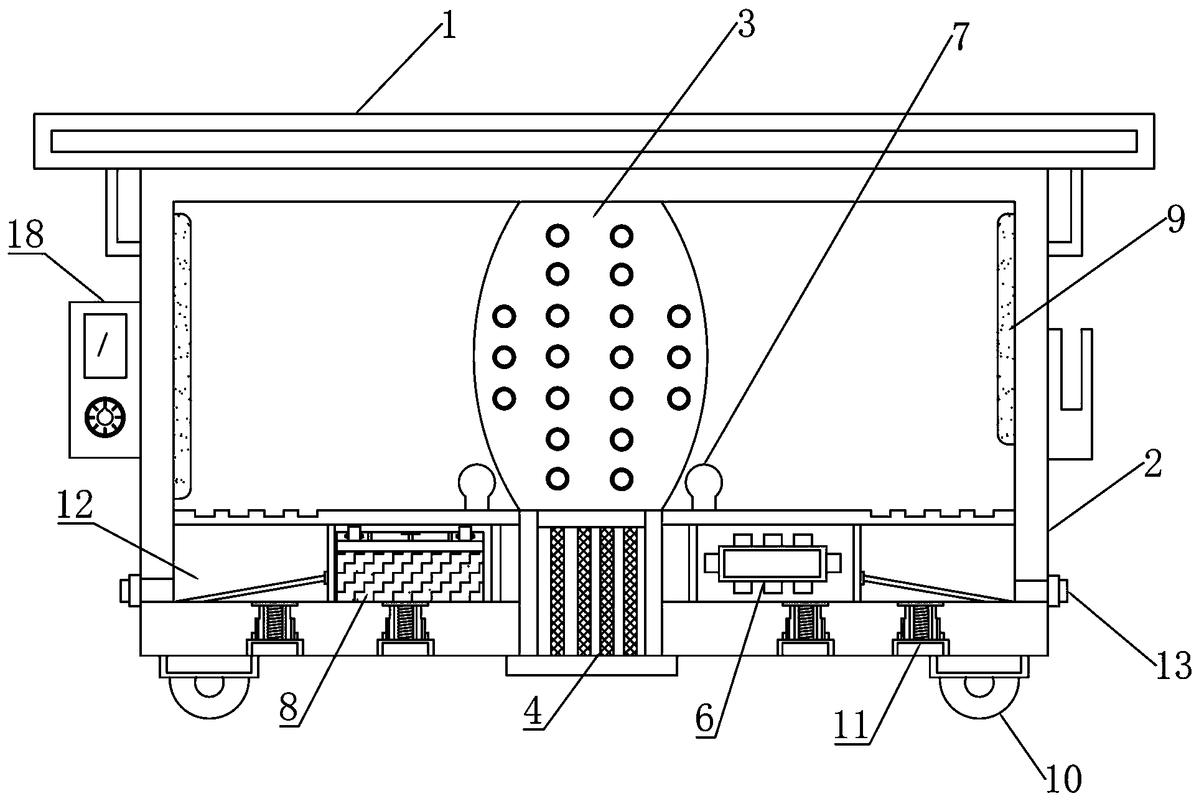

图2为本实用新型的剖面结构示意图；

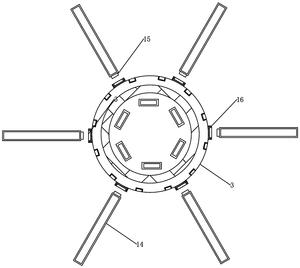

图3为本实用新型中球形制冷器的俯视示意图；

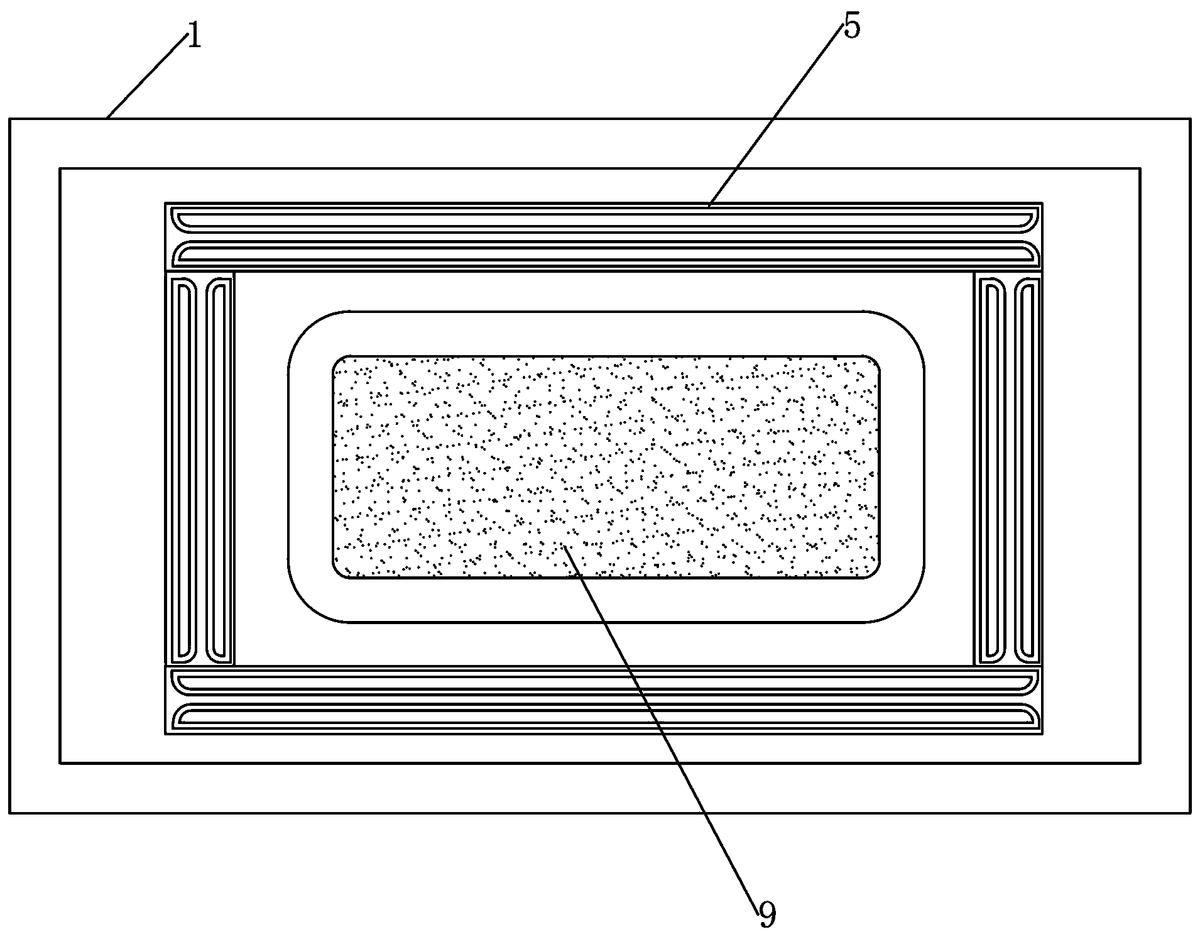

图4为本实用新型中箱盖的仰视示意图；

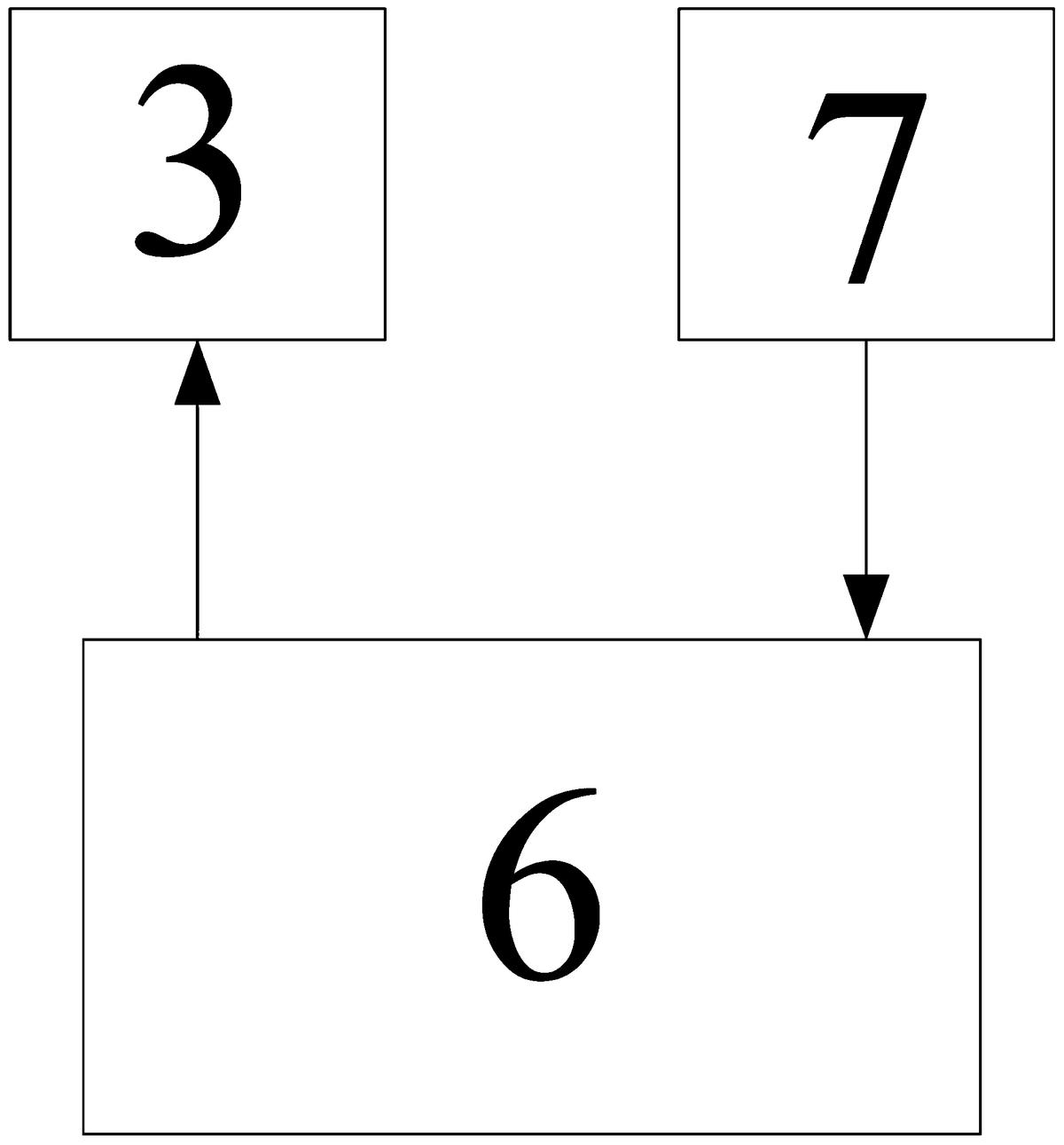

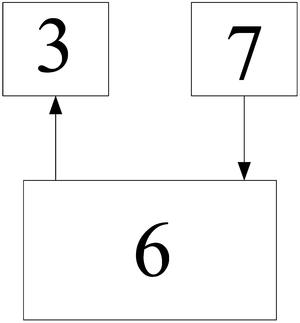

图5为本实用新型的控制结构示意图。
图中：箱盖1，箱体2，球形制冷器3，散热底座4，密封垫圈5，单片机6，温度传感器7，蓄电池8，海绵缓冲层9，万向轮10，阻尼减震器11，集水室12，排水阀13，隔板14，滑块15，滑槽16，标签粘贴栏17，控制输入面板18，拉手19，挂钩20。
具体实施方式
为了使本技术领域的人员更好地理解本实用新型的技术方案，下面结合实施例对本实用新型作进一步详细的说明。在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
如图1-5中，一种可循环使用的生鲜冷链包装箱，包括箱盖1、箱体2、球形制冷器3、散热底座4和温控系统，箱体2为上部敞口的容纳腔室，箱盖1位于箱体2的上方，通过密封垫圈5与箱体2敞口密封连接，有效防止空气混入，避免特殊生鲜变质，球形制冷器3安装在箱体2内，散热底座4安装在箱体2下部，散热底座4与球形制冷器3连通，用于散去球形制冷器3产生的热量；所述温控系统包括单片机6、温度传感器7和蓄电池8，单片机6分别与球形制冷器3、温度传感器7和蓄电池8电连接，温度传感器7用于检测箱体2内的温度，并将检测信号传输至单片机6，单片机6控制球形制冷器3，蓄电池8为温控系统供电。本实施例中，单片机6和温度传感器7的型号分别为HT66F018和CWDZ11，利用在箱体内中部设有球形制冷器3，占用最小的内部空间而得到最大的换热表面，使箱体内的温度更加均匀，并在运输过程中利用温控系统调节生鲜的温度在设定范围内，实现低温运输和保鲜，防止生鲜的温度过高或过低导致腐烂变质，有利于稳定生鲜的质量。
优选的方案中，所述箱盖1和箱体2内均设有保温隔热层，采用硬质聚氨酯发泡材料制成，用于对包装箱进行全方位保温，提升冷藏保鲜的效果。
优选的方案中，所述箱体2内壁设有海绵缓冲层9，不仅可起到缓冲减震的作用，减缓生鲜与箱体内壁的碰撞，而且还能吸收箱体周围产生水珠。
优选的方案中，所述箱体2底部设有三个以上的万向轮10，方便工作人员进行运输，提高物料的效率。
优选的方案中，所述箱体2下部设有多个阻尼减震器11，阻尼减震器11为弹簧减振器，用于减缓运输过程中低幅高频或高幅低频的震动，防止运输途中撞击损坏生鲜。
优选的方案中，所述箱体2内设有集水室12，集水室12上方通过渗水孔与箱体2的冷藏腔室连通，渗水孔的直径为2-5mm，集水室12底面为倾斜面，与水平方向的夹角小于或等于30度，底面最低处通过管道与排水阀13连通。本实施例中集水室12底部的倾斜面与水平方向的夹角为20度，能有效收集箱体内在输途中的水，防止生鲜积水浸泡易腐烂变质，进而稳定生鲜在运输过程中的质量。
优选的方案中，所述球形制冷器3采用半导体制冷片制成，其制冷面朝向箱内，半导体制冷片的型号为TEC1-12706，能避免产生噪音污染，还节能环保。
优选的方案中，所述球形制冷器3设有多个隔板14，将箱内的空腔分割成多个小腔室，各隔板14一端均设有滑块15，隔板14通过滑块15可拆卸安装在球形制冷器3的滑槽16上，构成嵌入式滑动结构。利用隔板14将箱内空腔分割成多个小腔室，对不同生鲜的分类存放，并通过多个温度传感器7进行独立控温，实现根据不同种类的生鲜进行差异化的控温保存，有利于提高生鲜的品质和口感
优选的方案中，所述箱体2的外侧面设有强力磁铁制成的标签粘贴栏17，用于吸附固定铁质标签片，可以标注生鲜的种类和日期。
优选的方案中，所述温控系统还包括控制输入面板18，控制输入面板18与单片机6电连接，便于用户修改运行参数。
优选的方案中，所述箱体2的外侧面还设有拉手19和挂钩20，便于包装箱的搬运。
上述的实施例仅为本实用新型的优选技术方案，不是全部的实施例，而不应视为对于本实用新型的限制，本实用新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之内。
