本实用新型涉及拔火罐，具体地，涉及可调节测量负压的拔火罐。

拔火罐是以罐为工具，利用燃火、抽气等方法产生负压，使之吸附于体表，造成局部瘀血，以达到通经活络、行气活血、消肿止痛、祛风散寒等作用的疗法。

现有技术中，拔火罐存在如下不足之处：

1、对拔火罐罐体的负压不能够获知其压力值(或者压力值区间)，对负压大小的把握完全依靠医生的经验；

2、拔火罐吸附于体表后，当负压大小不合适时，不能够对负压大小进行调节，只能移除罐体后重新吸附，操作不便；

3、对于罐体的材料，玻璃罐体容易损坏，竹筒虽然坚固，但是不能看到患者组织被负压吸取提高的高度。

针对现有技术中的缺陷，本实用新型的目的是提供一种可调节测量负压的拔火罐。

根据本实用新型提供的一种可调节测量负压的拔火罐，包括罐体，还包括抽气泵、放气阀、气压计、三通导气管；

气压计包括仪表，其中，仪表包括显示面板和指针，其显示面板的与指针活动区域对应的显示区域内，依次设置有多个不同颜色的压力刻度区域；

气压计的测量口和抽气泵的抽气口分别连接三通导气管的第一接口、第二接口；三通导气管的第三接口连通罐体内部；

三通导气管上设置有放气阀，当放气阀的阀芯处于拧松位置时，罐体内部通过放气阀连通罐体外界空气。

优选地，依次设置的多个不同颜色的压力刻度区域，包括黄色区域、绿色区域、红色区域。

优选地，放气阀的阀芯的数量为两个，其中一个阀芯的直径大于另一个阀芯的直径。

优选地，罐体的侧壁设置有透明窗，所述透明窗由罐体的底端口沿向罐体的顶端延伸，所述透明窗上设置有多条刻度线。

优选地，所述罐体包括上罐体部和下罐体部，上罐体部的下端连接下罐体部的上端，上罐体部的直径大于下罐体部的直径，且上罐体部的高度小于下罐体部的高度。

优选地，所述透明窗由下罐体部的下端口沿延伸至下罐体部的上端。

与现有技术相比，本实用新型具有如下的有益效果：

1、本实用新型能够通过具有仪表的气压计得到拔火罐罐体负压的压力值或者压力值区间，从而辅助医生把握负压的强弱；

2、拔火罐吸附于体表后，当负压大小不合适时，本实用新型能够通过阀门式罐体外部的空气进入罐体，从而对罐体内部的负压大小进行调节，操作使用方便；

3、本实用新型在罐体侧面设置有透明窗，且透明窗上设置有刻度线，能够让医生直观地看到患者组织被负压吸取提高的高度及情况。

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

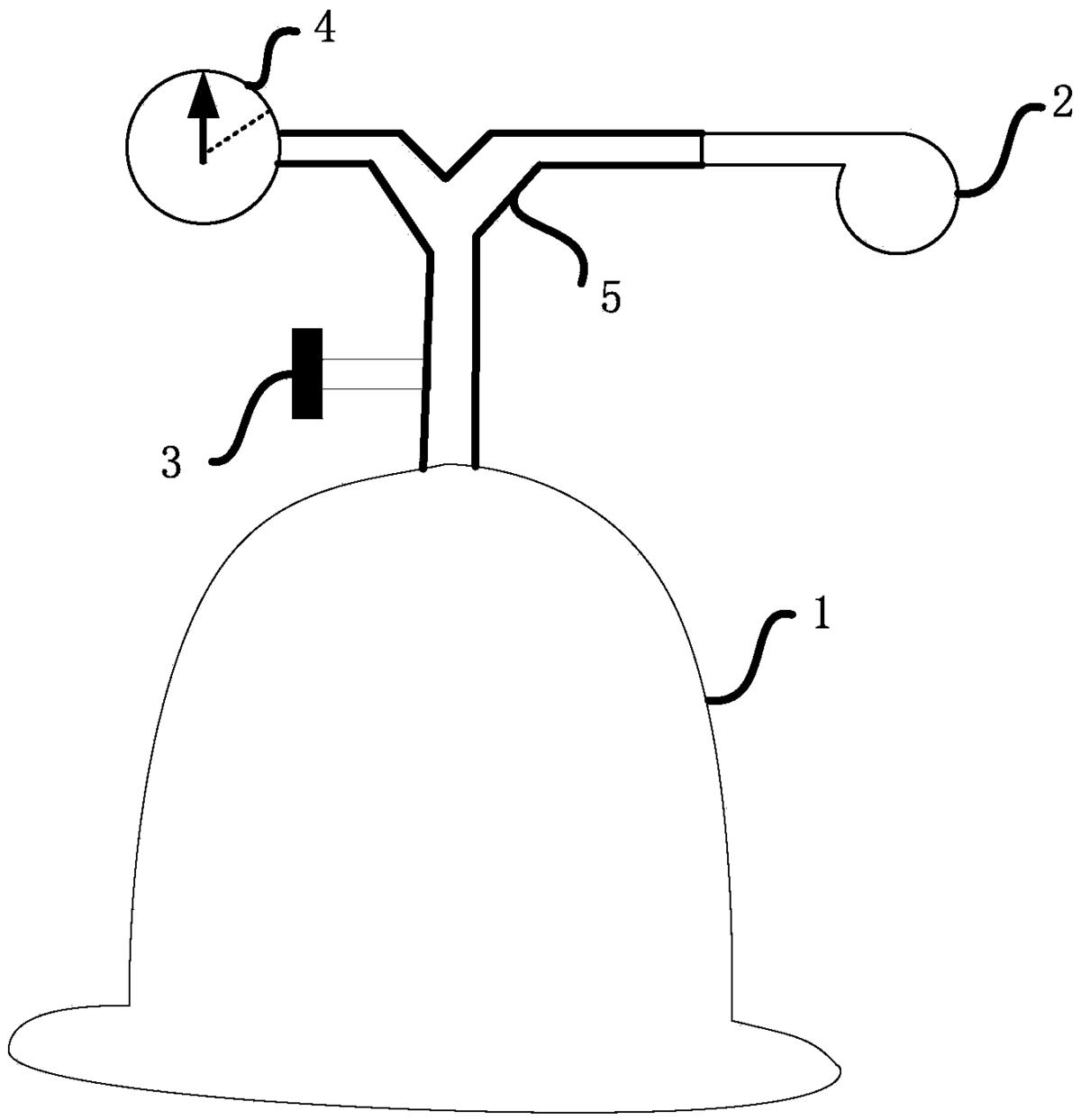

图1为本实用新型的一种结构示意图。

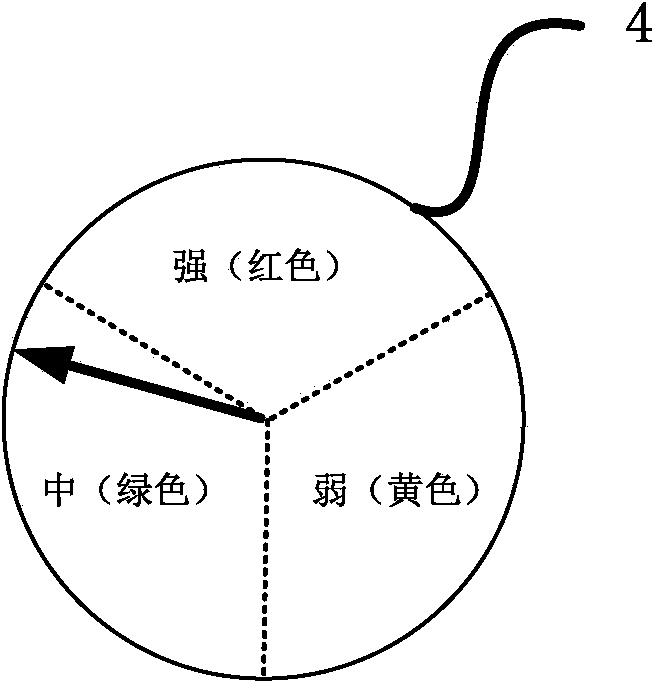

图2为本实用新型中仪表的结构示意图。

图中：

1-罐体

2-抽气泵

3-放气阀

4-气压计

5-三通导气管

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进。这些都属于本实用新型的保护范围。

如图1所示，根据本实用新型提供的一种可调节测量负压的拔火罐，包括罐体，还包括抽气泵、放气阀、气压计、三通导气管；罐体用于配合燃火产生负压，气压计用于测量罐体内负压的大小，放气阀用于控制罐体内部与外部空气之间的通断。

气压计的测量口和抽气泵的抽气口分别连接三通导气管的第一接口、第二接口；三通导气管的第三接口连通罐体内部；三通导气管上设置有放气阀，当放气阀的阀芯(气门芯)处于拧松(即拧出)位置时，罐体内部通过放气阀连通罐体外界空气。放气阀的阀芯拧紧(即拧入)时，阀芯堵住放气阀的气门。

具体地，气压计包括仪表，其中，仪表包括显示面板和指针，其显示面板的与指针活动区域对应的显示区域内，依次设置有多个不同颜色的压力刻度区域；依次设置的多个不同颜色的压力刻度区域，包括黄色区域、绿色区域、红色区域。如图2所示，箭头表示指针，其活动区域为半圆区域，在对应的半圆形的显示区域内，设置有表示负压较弱的黄色区域，表示负压适当的绿色区域，表示负压较强的红色区域。

若罐体内负压较强，则可以通过阀门将罐体内部与外部连通，使得外部的空气能够流入到罐体中，以减弱负压。优选地，阀门的数量为两个，其中一个阀门的口径大于另一个阀门的口径。这样可以实现对负压的粗、细调节。阀门和底座均安装于罐体的顶面。

优选地，放气阀的阀芯的数量为两个，其中一个阀芯的直径大于另一个阀芯的直径。从而可以起到快速或者慢速放气的效果。

进一步地，罐体的侧壁设置有透明窗，所述透明窗由罐体的底端口沿向罐体的顶端延伸，所述透明窗上设置有多条刻度线。这样可以方便医生直观的看到组织被吸取的高度以及通过刻度线判断负压大小和患处的情况。

在一个优选例中，所述罐体包括上罐体部和下罐体部，上罐体部的下端连接下罐体部的上端，上罐体部的直径大于下罐体部的直径，且上罐体部的高度小于下罐体部的高度。上罐体的体积小于下罐体的体积。所述透明窗由下罐体部的下端口沿延伸至下罐体部的上端。这样，在罐体体积一定时，组织被吸附的高度能够在下罐体部中更明显的显示。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变形或修改，这并不影响本实用新型的实质内容。
