无权-未缴年费 中国
著录项
摘要
本实用新型涉及会阴部伤口保护罩。本实用新型结构为网罩上设置一个圆孔,网罩左、右侧各连接横固定带,网罩下方连接纵固定带。本实用新型克服了现有技术存在的不能固定尿管,也不可以固定在患者身上,导致患者不能正常穿裤子和下床活动等缺陷。本实用新型采用椭圆形塑料网面设计,对会阴部伤口有一定的支撑和保护作用,左右两侧及下方的固定带穿着方便,大小可调节,穿上此保护罩后再穿外裤可避免外裤摩擦伤口产生的疼痛,解决了多数患者术后不能穿裤的难处,因此又有一定的保护隐私的作用,从而使患者直观上愿意接受,且结构简单合理,操作方便,既能预防会阴部术后患者伤口的疼痛和感染,又体现了男科医护人员对病人的人文关怀。
法律状态
法律状态公告日 | 20200103 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):A61F 5/00 专利号:ZL2015200265286 申请日:20150113 授权公告日:20150617 终止日期:20190113 |
法律状态公告日 | 20150617 |
法律状态 | 授权 |
法律状态信息 | 授权 |
权利要求
权利要求数量(6)
独立权利要求数量(1)
1.会阴部伤口保护罩,其特征在于网罩上设置一个圆孔,网罩左、右侧各连接 横固定带,网罩下方连接纵固定带。
2.根据权利要求1所述的会阴部伤口保护罩,其特征在于圆孔的上端设置一个 闭合器。
6.根据权利要求2所述的会阴部伤口保护罩,其特征在于闭合器另一端延伸到 网罩边。
3.根据权利要求1所述的会阴部伤口保护罩,其特征在于圆孔设置在网罩上方。
4.根据权利要求1所述的会阴部伤口保护罩,其特征在于圆孔为圆孔。
5.根据权利要求1所述的会阴部伤口保护罩,其特征在于网罩为椭圆形。
说明书
本实用新型涉及医用品,特别涉及会阴部伤口保护罩。
在本实用新型发明之前,随着男性泌尿、生殖疾病发病率的增加,男性会阴 部手术的患者也越来越多。术后由于被服、衬裤的压迫和摩擦、往往导致患者疼 痛,因此多数患者不能穿内裤也无法下床活动。一部分患者术后使用塑料网罩罩 在伤口上避免伤口摩擦导致的疼痛,但因为没有统一的标准,患者购买的塑料网 罩时大时小、时高时矮;且不能固定尿管;也不可以固定在患者身上;因此患者 还是不能正常穿裤子和下床活动。
本实用新型的目的就在于克服上述缺陷,研制会阴部保护罩。
本实用新型的技术方案是:
会阴部伤口保护罩,其主要技术特征在于网罩上设置一个圆孔,网罩左、右 侧各连接横固定带,网罩下方连接纵固定带。
所述圆孔的上端设置一个闭合器。
所述圆孔设置在网罩上方。
所述圆孔为圆形。
所述网罩为椭圆形。
所述闭合器另一端延伸到网罩边缘。
本实用新型主要采用椭圆形塑料网面设计,对会阴部伤口有一定的支撑和保 护作用,左右两侧及下方的固定带穿着方便,大小可调节,穿上此保护罩后再穿 外裤可避免外裤摩擦伤口产生的疼痛,解决了多数患者术后不能穿裤的难处,因 此又有一定的保护隐私的作用,从而使患者直观上愿意接受。且结构简单合理, 操作方便,既能预防会阴部术后患者伤口的疼痛和感染,又体现了男科医护人员 对病人的人文关怀。

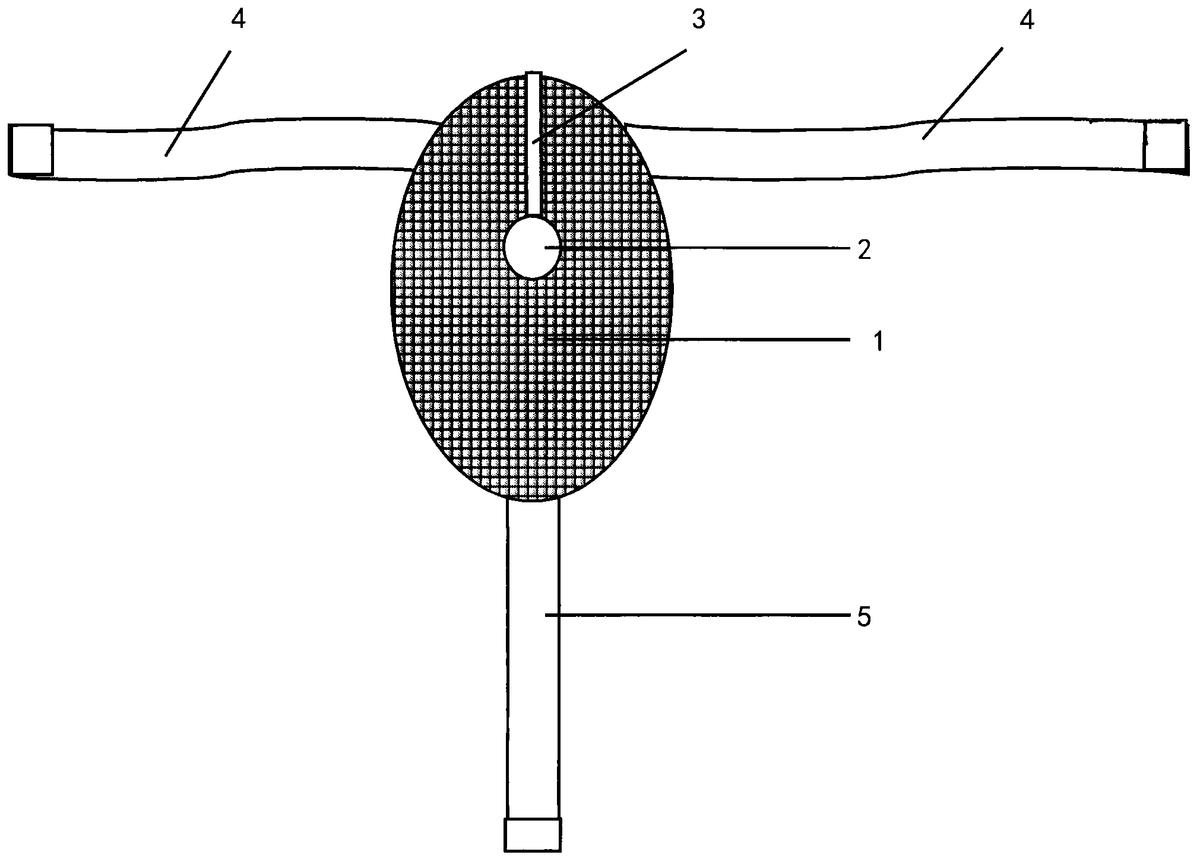

图1——本实用新型结构原理示意图。
图中各标号表示对应的部件名称如下:
网罩1、圆孔(尿管孔)2、闭合器3、横固定带4、纵固定带5。
如图1所示:
椭圆形塑料制成的网罩1上方设置一个圆孔2,本例中该圆孔2是直径为2cm 的一个圆,圆孔2的上端设置一个闭合器3,该闭合器3一直延伸到网罩1的边 上(即椭圆形边),可拉开,也可关闭,网罩1的左右两侧设置横固定带4和下 方设置纵固定带5,其上附带魔术贴,横固定带4、纵固定带5均为棉质材料制 成。
本实用新型应用过程说明:
对于无尿管的患者,将网罩1放置在合适位置,将一左、一右的两条横固定 带4调节合适的松紧后固定于患者腰背部,再将纵固定带5调节合适的松紧后从 已经固定的横固定带4接口处穿出并用附带的魔术贴固定于患者后腰部。网罩1 设计成椭圆形适合于所使用的患者部位。
对于有尿管的患者,将圆孔2上端的闭合器3拉开,使得尿管可以放入到圆 孔2中,然后合上闭合器3,调节网罩1在合适位置,将横固定带4固定带调节 合适的松紧后固定于腰背部,将纵固定带5调节合适的松紧后从已经固定的固定 带4接口处穿出固定于后腰部。
本文中所描述的具体实施例仅仅是对本实用新型专利作举例说明。本实用新 型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补 充或采用类似的方式替代,但并不会偏离本实用新型的精神或者超越所附权利要 求书所定义的范围。
