本实用新型涉及桥梁制造技术领域，尤其是一种箱梁现场荷载试验用位 移传感器固定支架。

随着现代化交通建设的快速发展，桥梁工程建设数量不断递增，工厂化预 制箱梁的体积也越来越大。为了保证预制箱梁的质量，除了在预制施工时进行 质量监理之外，成型后的箱梁结构也要进行抽样检测。抽样检测的主要形式就 是静载试验。

静载试验之前通常要布置一些关键的位移、应力的测点，布设一些传感 器。由于箱梁结构体积越来越大，跨度越来越长，横向位移传感器的布设就需 要大量的支架进行固定。传统的位移传感器支架采用单点磁铁支架，每个支架 均需要固定在一个铁柱或者一定高度的硬物上，数量多，且重物移位困难，布 设耗时耗力，工作效率低。因而迫切需要发明一种易于拆装，可以重复使用的 位移传感器固定支架，以期提高传感器布设的效率。

本实用新型要解决的技术问题是：克服现有技术中之不足，提供一种箱梁 现场荷载试验用位移传感器固定支架，该支架易于拆装，可以重复使用。

本实用新型解决其技术问题所采用的技术方案是：一种箱梁现场荷载试验 用位移传感器固定支架，包括横梁，横梁两端分别设有用于支撑横梁的可调支 撑架，横梁上设有至少一个移动搁架，移动搁架上设有将移动搁架锁定在横梁 上的锁定装置，移动搁架两侧分别设有若干竖向间隔设置的放置传感器的传感 器托架，移动搁架两侧的传感器托架相互错位排列，传感器托架上方设有位于 移动搁架上的传感器限位孔。

所述横梁为角钢体，所述移动搁架为槽钢体，槽钢体移动搁架具有相互一 体的一底板和两立板，两立板上分别设有与横梁相配的L形缺口，槽钢体通过 该两L形缺口可移动地竖向搁置在横梁上；所述锁定装置包括遮盖住L形缺口 以防止横梁从L形缺口脱落的上盖板和下盖板，上盖板和下盖板固定在槽钢体 开口处，上盖板和下盖板遮盖住L形缺口的位置处设有可阻止槽钢体在横梁上 移动的定位螺钉。

所述可调支撑架包括自上而下的立柱、底座板和可调三脚架，所述的底座 板正面设有检测底座板水平程度的水平气泡。

所述的横梁设置在可调支撑架上的结构是，立柱上设有支撑横梁的水平挑 梁，在所述立柱和水平挑梁的夹角处设有斜撑，斜撑上端与水平挑梁可拆式连 接，斜撑下端与立柱可拆式连接。

本实用新型的有益效果是：本实用新型提供了一种可同时布设多个不同位 置的传感器的支架，该支架方便现场布置，且集约多个传感器位置同时布设， 支架方便拆装，可以多次重复使用，易于携带，该传感器支架有效提高了试验 现场布设传感器的工作效率。

下面结合附图和实施方式对本实用新型进一步说明。

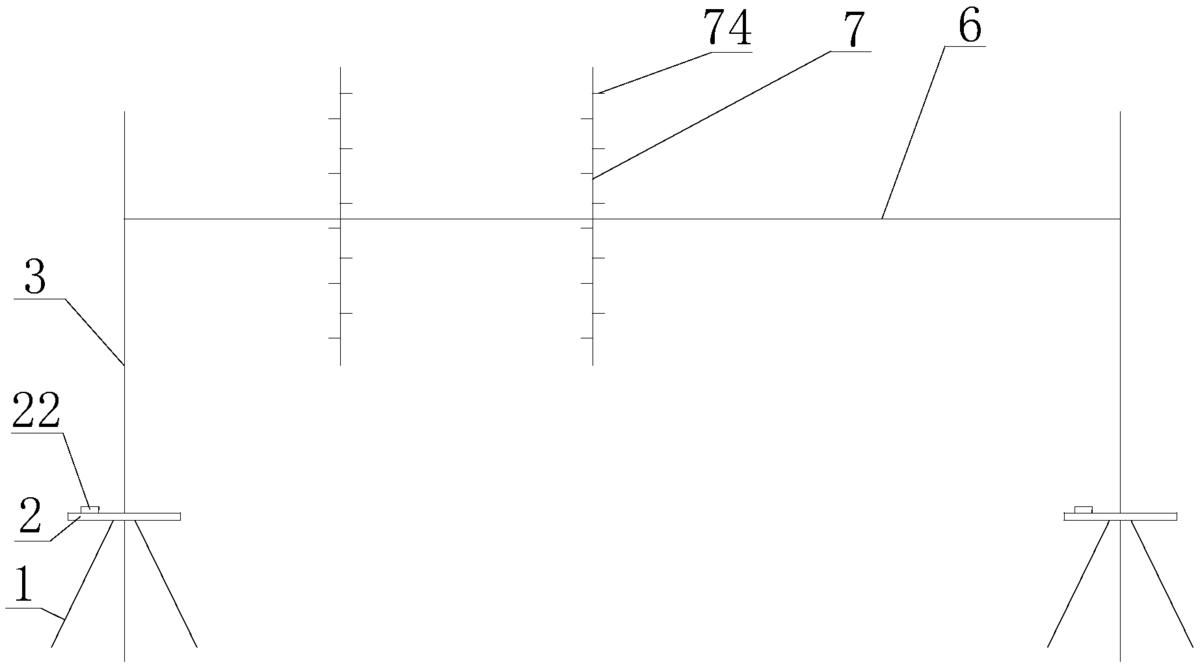

图1是本实用新型的结构示意图；

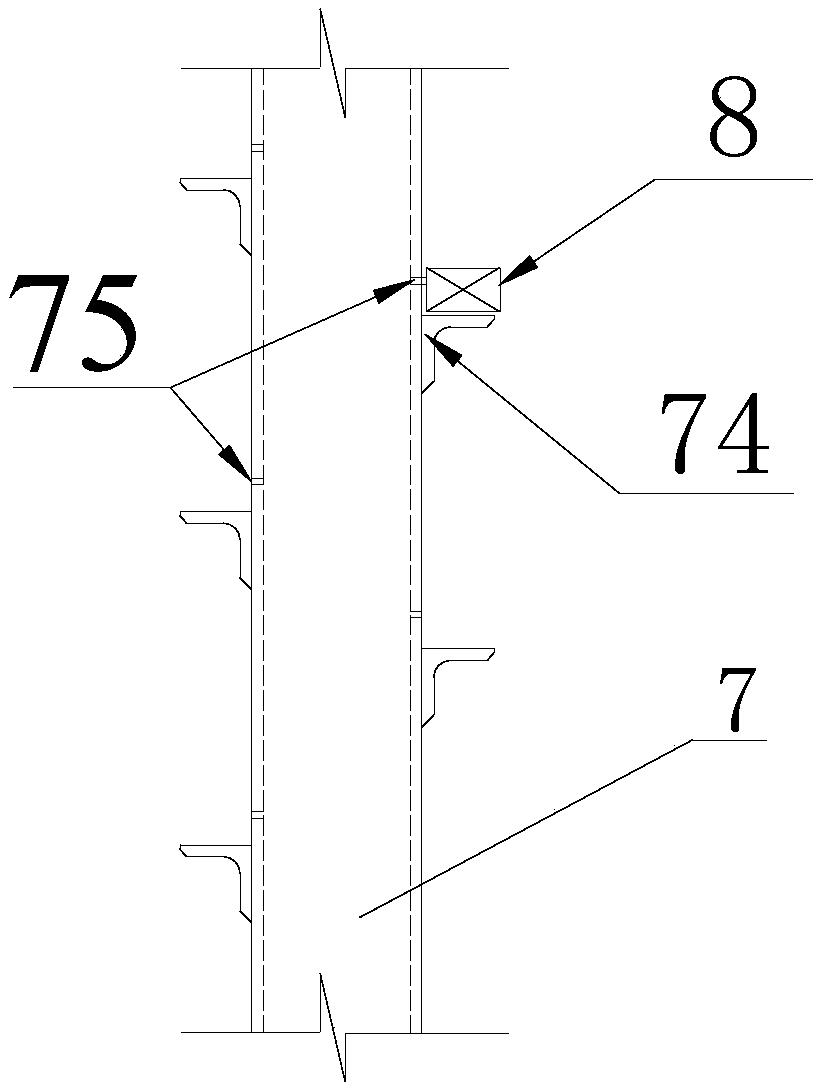

图2是本实用新型移动搁架的结构示意图；

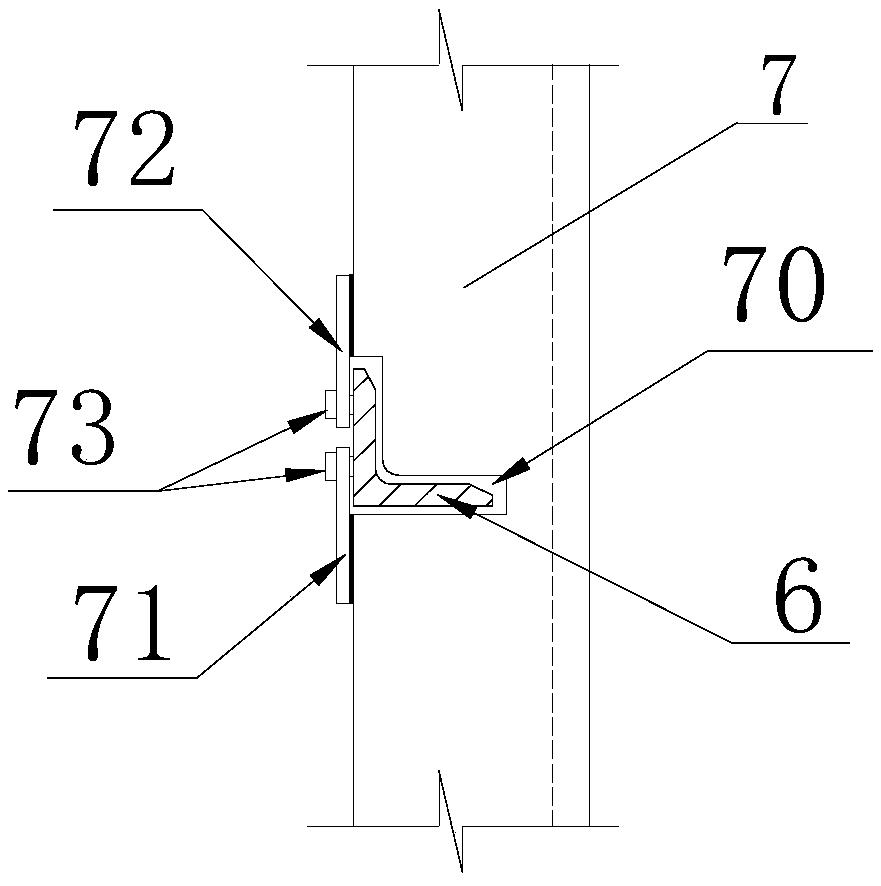

图3是本实用新型锁定装置的结构示意图；

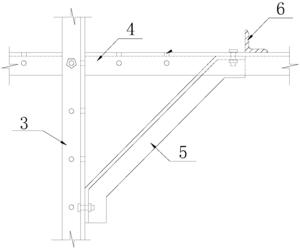

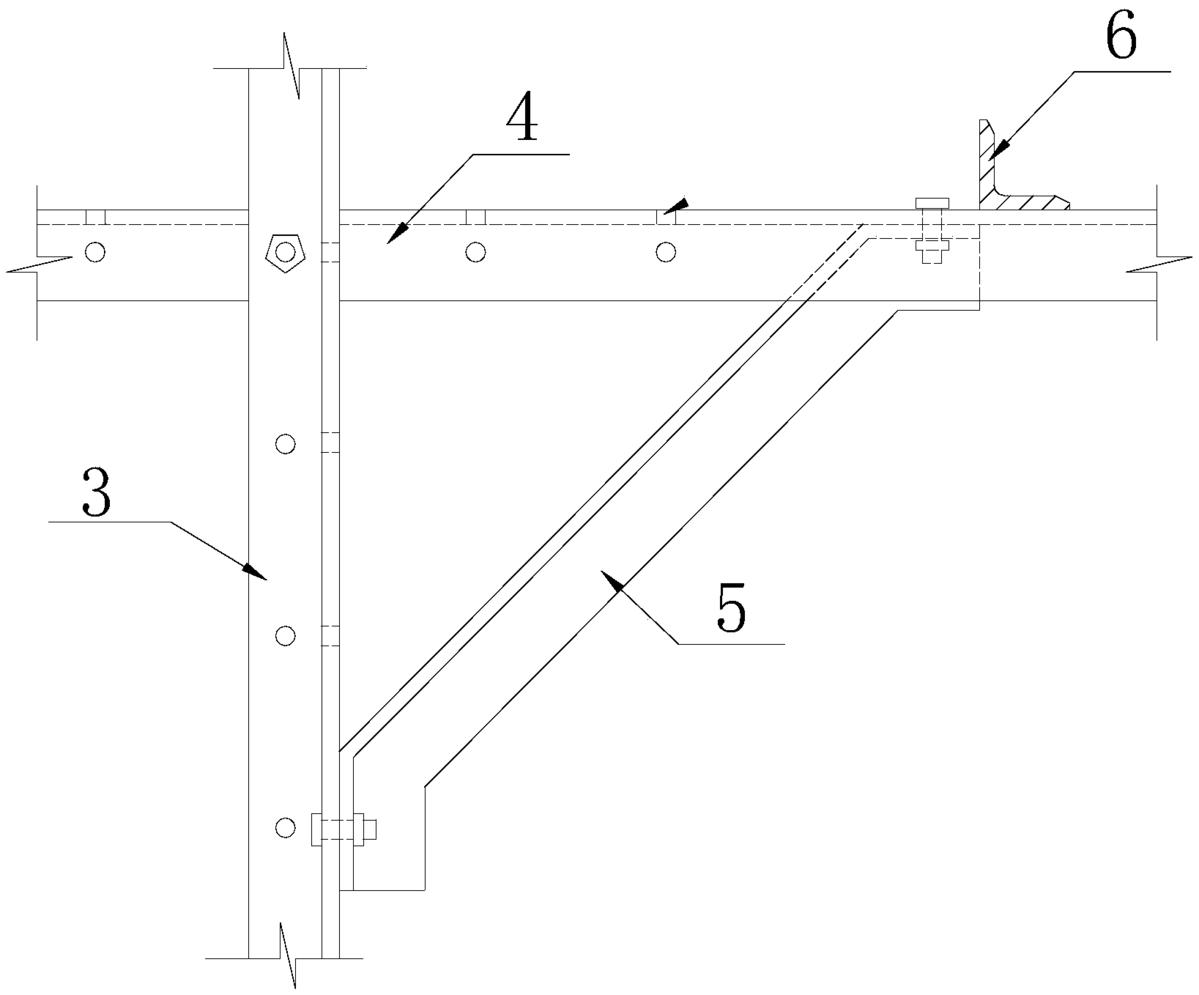

图4是本实用新型横梁设置在可调支撑架上的结构示意图。

图中：1.可调三脚架；2.底座板；3.立柱；4.水平挑梁；5.斜撑；6. 横梁；7.移动搁架；8.位移传感器；22.水平气泡；70.L形缺口；71.下 盖板；72.上盖板；73.定位螺钉；74.传感器托架；75.传感器限位孔。

现在结合附图对本实用新型作进一步的说明。这些附图均为简化的示意 图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有 关的构成。

如图1、2、3、4所示的一种箱梁现场荷载试验用位移传感器固定支架，包 括横梁6，横梁6两端分别设有用于支撑横梁6的可调支撑架，横梁6上设有 两个移动搁架7，移动搁架7可以在横梁6上来回移动而变化位置，移动搁架7 上设有将移动搁架7锁定在横梁6上的锁定装置，移动搁架7两侧分别设有若 干竖向间隔设置的用于放置位移传感器8的传感器托架74，移动搁架7两侧的 传感器托架74相互错位排列，传感器托架74上方设有位于移动搁架7上的传 感器限位孔75所述横梁6为角钢体，所述移动搁架7为槽钢体，槽钢体移动搁 架7具有相互一体的一底板和两立板，两立板上分别设有与横梁6相配的L形 缺口70，槽钢体通过该两L形缺口70可移动地竖向设置在横梁6上；所述锁 定装置包括遮盖住L形缺口70以防止横梁6从L形缺口70脱落的上盖板72 和下盖板71，上盖板72和下盖板71固定在槽钢体开口处，上盖板72和下盖 板71遮盖住L形缺口70的位置处设有可阻止槽钢体在横梁6上移动的定位螺 钉73，移动搁架7在横梁6上滑动至预设位置后，通过调节定位螺钉73，即可 锁定移动搁架7在横梁6上的位置。

所述可调支撑架包括自上而下的立柱3、底座板2和可调三脚架1，所述的 底座板2正面设有检测底座板2水平的水平气泡22，可调三脚架1为测量设备 常规三脚架，底座板2与可调三脚架1为可拆式连接,立柱3下端与底座板2 固连。

所述的横梁6设置在可调支撑架上的结构是，立柱3上设有支撑横梁6的 水平挑梁4，在所述立柱3和水平挑梁4的夹角处设有斜撑5，斜撑5上端与水 平挑梁4可拆式连接，斜撑5下端与立柱3可拆式连接，横梁6与水平挑梁4 为可拆式连接，水平挑梁4与立柱3可拆式连接。

在箱梁静载试验时，先根据计算确定箱梁的测点位置和数量，然后应用该 支架装置进行布设传感器。第一步，在箱梁的一侧沿着长度支设好可调支撑架、 安装好水平挑梁4、斜撑5和横梁6；第二步，安装移动搁架7，并调整移动搁 架7位置，使其和箱梁上的测点相对应；第三步，安装位移传感器8，并固定牢 固；第四步，整体移动本实用新型装置，使得位移传感器8的轴杆顶住箱梁的 侧腹板；第五步，调整底座板2上的水平气泡22，使得支撑结构保持水平；最 后将位移传感器8引线接入试验用的静态应变采集设备，用于试验时读取测试 数据。该实用新型装置可一次性布设多个不同位置的传感器，拆装方便，应用 灵活，有效提高了箱梁荷载试验现场布设传感器的工作效率。上述实施方式只 为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够 了解本实用新型的内容并加以实施，并不能以此限制本实用新型的保护范围， 凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的 保护范围内。
