本实用新型涉及医疗器械技术领域，涉及一种90°侧卧位摆放辅助尺。

目前，侧卧位摆放支架由三到四组支撑架完成体位摆放，以使病人固定。现有的髋关节置换体位多为标准90°侧卧位，由几组支撑架完成，但由于没有标准的参照物，常常由护士的目测来判断，因此经常造成体位摆放的误差和不标准，最后影响假体安放的准确性。

本实用新型所要解决的技术问题是：提供一种90°侧卧位摆放辅助尺，给摆放体位的护士一个标准的90°参照，避免误差，达到标准体位，提高手术的精准性。

为解决上述技术问题，本实用新型的技术方案是：

提供一种90°侧卧位摆放辅助尺，所述辅助尺包括：第一标杆、第二标杆和第三标杆；所述第一标杆固定垂直连接到所述第二标杆的底部，所述第三标杆活动式垂直连接在所述第二标杆的顶部，所述第三标杆与所述第一标杆不在同一平面。

其中，在上述的90°侧卧位摆放辅助尺中，所述第三标杆与所述第二标杆通过销轴转动式连接。

其中，在上述的90°侧卧位摆放辅助尺中，所述第一标杆与所述第二标杆的连接处设置有加强座。

其中，在上述的90°侧卧位摆放辅助尺中，所述第一标杆、所述第二标杆和所述第三标杆的材质均为压克力树脂。

采用了上述技术方案，本实用新型的有益效果为：

与现有技术相比，本实用新型的90°侧卧位摆放辅助尺，使护士可以快速、简单、准确地摆放90°体位，使病人垂直于水平面，最大可能地为手术医生提供精确的术中定位和假体安放参照，而且此装置制作简单，成本低廉，适合绝大多数护士，尤其是不具备侧卧位髋关节体位摆放经验的护士使用，因而可以为广大基层医院提供廉价有效的手术体位摆放辅助。

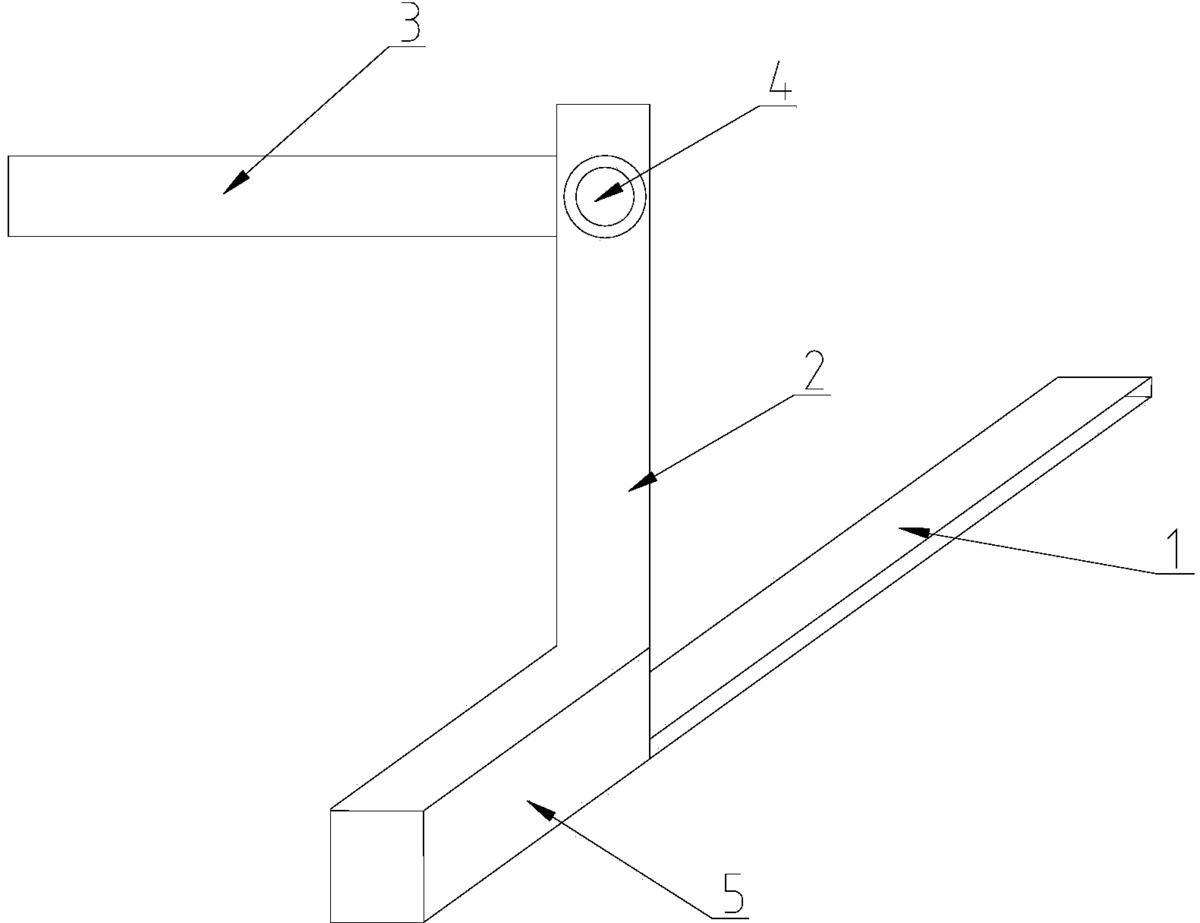

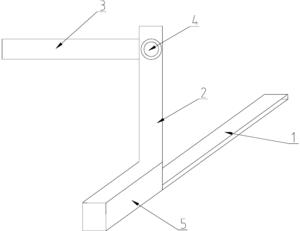

图1是本实用新型实施例的90°侧卧位摆放辅助尺的结构示意图；

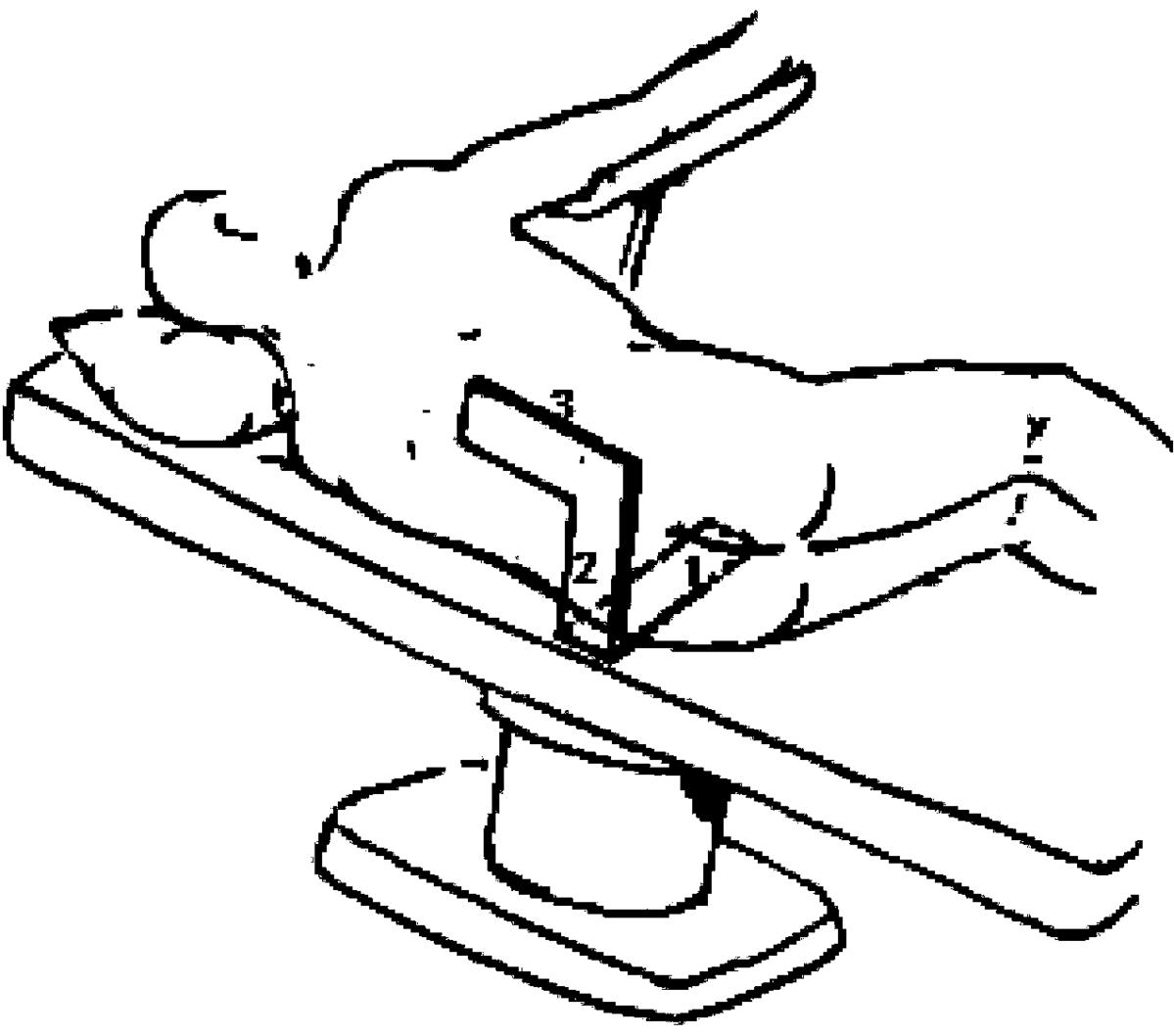

图2是本实用新型实施例的90°侧卧位摆放辅助尺使用时的结构示意图；

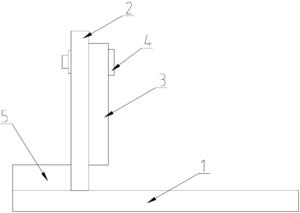

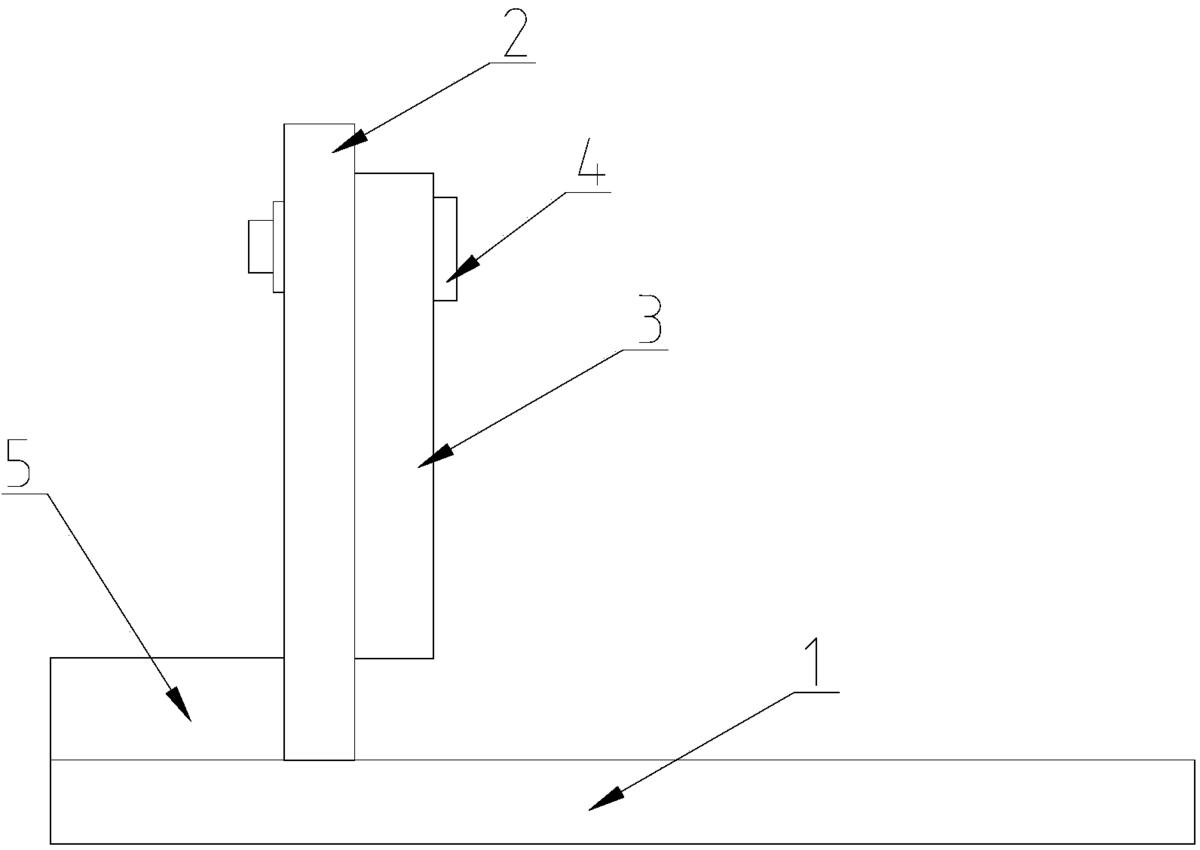

图3是本实用新型实施例的90°侧卧位摆放辅助尺折叠时的结构示意图；

其中：

1为第一标杆；2为第二标杆；3为第三标杆；4为销轴；5为加强座。

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

如图1所示，本实用新型实施例的一种90°侧卧位摆放辅助尺包括：第一标杆1、第二标杆2和第三标杆3。第一标杆1固定垂直连接到第二标杆2的底部，且第一标杆1与第二标杆2的连接处设置有加强座5，以提高连接处的牢固性。第三标杆3活动式垂直连接在第二标杆2的顶部，而且第三标杆3与第一标杆1不在同一平面。使用时，如图2所示，第一标杆1放置于身体下面，贴紧手术床，第二标杆2紧贴病人两侧髂后上嵴，使骨盆90度垂直于手术床。第三标杆3辅助纠正病人上半身的角度，使病人上半身与骨盆处于同一条线上。这样，给摆放体位的护士一个标准的90°参照，可避免误差，达到标准体位，提高手术的精准性。

在本实施例中，第三标杆3与第二标杆2通过销轴4转动式连接，当使用完辅助尺后，可将其收拢折叠(见图3)，便于摆放。

在本实施例中，第一标杆1、第二标杆2和所述第三标杆3的材质均为压克力树脂，制作简单，成本低廉。

当将病人转至侧卧位后，将本辅助尺置于病人髂后上嵴处，并紧贴第二标杆2(见图2)，然后使用支撑架固定病人，最后拿走辅助尺，则体位摆放完成。

如上所述，本实用新型的90°侧卧位摆放辅助尺，使护士可以快速、简单、准确地摆放90°体位，使病人垂直于水平面，最大可能地为手术医生提供精确的术中定位和假体安放参照，而且此装置制作简单，成本低廉，适合绝大多数护士，尤其是不具备侧卧位髋关节体位摆放经验的护士使用，因而可以为广大基层医院提供廉价有效的手术体位摆放辅助。

上述的对实施例的描述是为便于该技术领域的普通技术人员能理解和应用本实用新型。熟悉本领域技术的人员显然可以容易地对这些实施例做出各种修改，并把在此说明的一般原理应用到其他实施例中而不必经过创造性的劳动。因此，本实用新型不限于这里的实施例，本领域技术人员根据本实用新型的揭示，对于本实用新型做出的改进和修改都应该在本实用新型的保护范围之内。
