摘要
本实用新型涉及一种病理小标本收集及处理管。本实用新型结构为上部设置上盖,管体外侧设置螺纹,与螺纹帽内螺纹匹配,管体上设置孔。本实用新型克服了过去病理小标本收集及处理存在的效率低,安全隐患,成本较高,质量不佳等缺陷。本实用新型操作简便、节约时间、简化流程,提高效率,小标本可直接上机器进行处理,无需取材医生再次取材和后续技术员的重复劳动,操作简单,免去了镊子镊取标本等步骤,更加安全,节约成本,因为无需增加额外试剂和耗材,同时节约了纸片、棉纸、一次性包埋盒盖。由于不需要取材,至少可以节约一个取材人员且质量更佳。
法律状态
法律状态公告日 | 20190108 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):G01N 1/28 申请日:20150120 授权公告日:20150701 终止日期:20180120 |
法律状态公告日 | 20150701 |
法律状态 | 授权 |
法律状态信息 | 授权 |
权利要求
权利要求数量(3)
独立权利要求数量(1)
1.病理小标本收集及处理管,其特征在于管体上部设置上盖,管体外侧设置螺纹,与螺纹帽内螺纹匹配,管体上设置孔。
2.根据权利要求1所述的病理小标本收集及处理管,其特征在于所述管体上的孔是指管体侧面设置多个外壁孔,在管体底部设置多个底部孔。
3.根据权利要求1所述的病理小标本收集及处理管,其特征在于所述上盖一端与管体上部转动连接。
说明书
本实用新型涉及一种医疗器械,特别涉及一种病理小标本收集及处理管。
在本实用新型作出之前,现有的病理小标本收集及处理流程存在着很多缺陷,一是效率低,标本占病理科工作量的50%以上,取材及包埋需要花费医生及技术员大量的时间:二是存在安全隐患,因标本较小,病理医生取材和技术员包埋过程中,均需要镊子镊取,由于人为处理的步骤较多,非常容易人为造成损失;三是成本较高,送检科室需要用纸片取下活检标本放入EP管,病理科则需要透水棉纸包裹标本,包埋盒需要一次性的盖子盖紧,其中纸片、棉纸及一次性盖子均是耗材;四是质量不佳,纸片及棉纸均会阻碍试剂的流动性,影响标本的处理。
本实用新型的目的就在于克服上述缺陷,研制一种病理小标本收集及处理管。
本实用新型的技术方案是:
病理小标本收集及处理管,其主要技术特征在于管体上部设置上盖,管体外侧设置螺纹,与螺纹帽内螺纹匹配,管体上设置孔。
所述管体上的孔是指管体侧面设置多个外壁孔,在管体底部设置多个底部孔。
所述上盖一端与管体上部转动连接。
本实用新型的优点和效果在于临床操作简便、节约时间、简化流程,具体如下:
1.提高效率:通过本实用新型送检的小标本可直接上机器进行处理,无需取材医生再次取材和后续技术员的重复劳动,极大简化了流程,提高工作效率;
2.操作简单:病理科标本登记人员只需旋开与螺纹相连的螺纹帽,无需之前的镊子镊取标本等步骤;包埋技术员只需打开上盖,无需之前的拆解包埋棉纸等步骤。均极大节约时间;
3.更加安全:由于省去了标本取材及包埋等重复环节,客观上降低了人为造成标本损失的概率;
4.节约成本:无需增加额外试剂和耗材,同时节约了纸片、棉纸、一次性包埋盒盖。由于不需要取材,至少可以节约一个取材人员。
5.质量更佳:相比之前的棉纸包裹标本,本新型发明通透性更好,标本接触试剂更加直接,处理更加彻底,为后续的切片、染色等步骤奠定基础。
本实用新型的其他具体优点和效果将在下面继续说明。

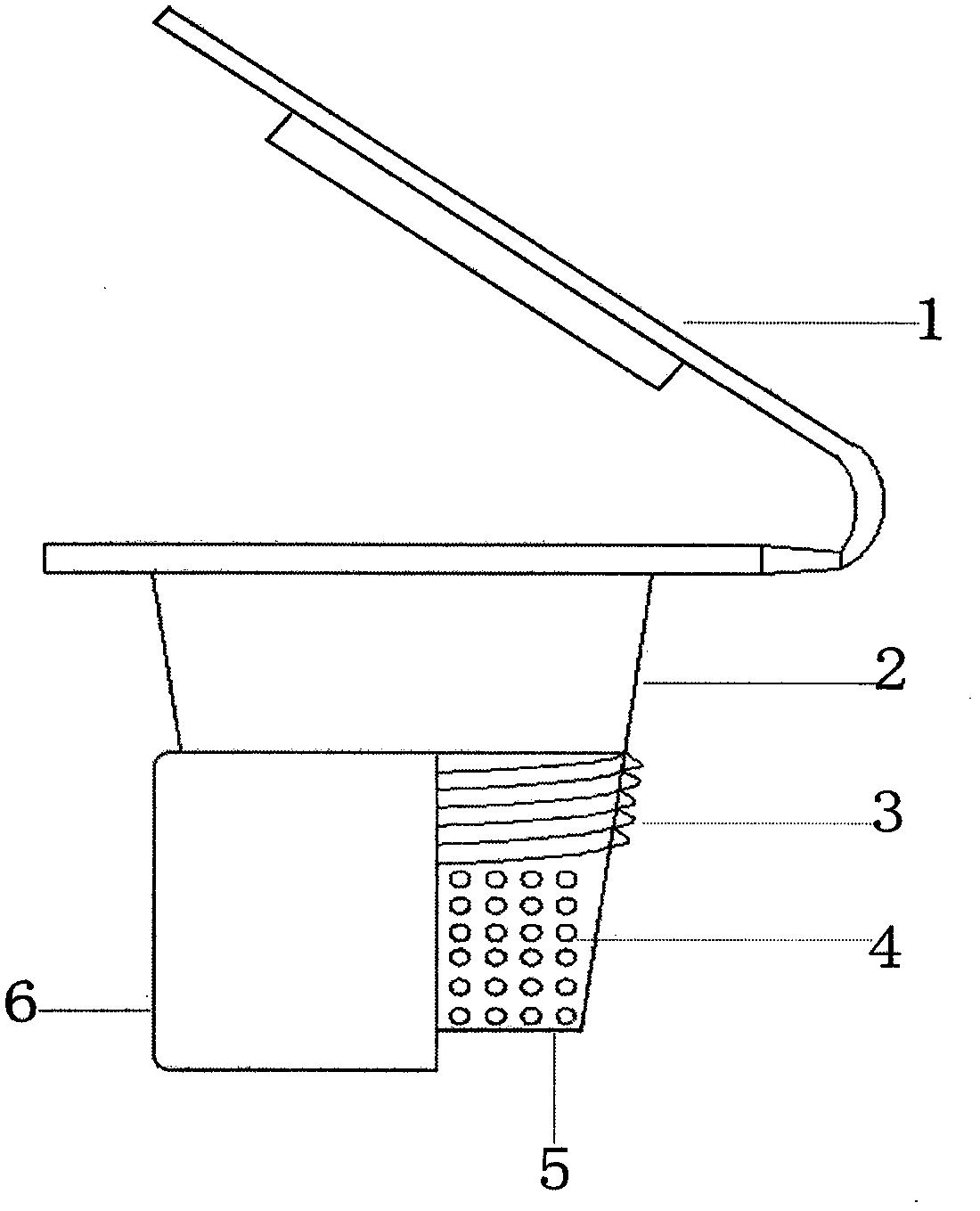

图1——本实用新型结构原理示意图。
图中各标号表示对应的部件如下:
上盖1、管体2、螺纹3、侧壁孔4、底部孔5、螺纹帽6。
如图1所示:
上盖1一侧转动连接管体2,管体2中上部外侧有螺纹3,管体2中下部侧壁上有多个侧壁孔4,底部有多个底部孔5,螺纹帽6内螺纹与螺纹3匹配。
本实用新型应用过程说明:
上盖1在标本放入管体2之前处于关闭状态,管体2内有用于临时固定标本的固定液;打开上盖1,将标本放入管体2中的固定液内,转动上盖1盖上;螺纹3与螺纹帽6处于相互旋紧状态,封闭管体2上侧壁孔4、底部孔5,防止管体2内固定液流出;病理科标本接收人员接受、核对标本并编号,同时在上盖1上用铅笔书写其编号,之后将螺纹帽6旋下,与管体2分离,露出侧壁孔4和底部孔5,管体2内的用于临时固定标本的固定液随即流出;将管体2放入标本处理机内,其内的试剂则可通过侧壁孔4和底部孔5流入和流出并对管体2内的标本进行处理;标本过夜处理后,技术员转动上盖1打开,用镊子取出管体2内的标本,完成后续的包埋工作。
利用本实用新型,由于省去了原来流程中操作繁琐、占用大量时间的取材及拆开棉纸等步骤,每个标本可节约时间至之前时间的(从之前的1个标本120秒,缩短至现在的50秒)40%。以每天小标本100例计算,1天即可节约1.9个小时的时间。
