本实用新型涉及医疗器械领域，尤其涉及一种宫颈扩张探针。

一些妇科手术，例如人工流产、取放环、刮宫术、宫腔镜等需进行宫颈扩 张准备，但一些特殊情况，比如粘连、肌瘤等引起的宫颈宫腔改变常常使扩宫 困难，是导致手术失败的重要原因，另外，由于宫颈萎缩或宫颈粘连造成的针 尖样宫口仅容许细小的探针进入，使扩宫器的使用严重受限。

目前临床上使用的扩宫器是一组粗细不同的不锈钢扩宫棒，一般先用最细 的探针探查子宫位置、宫腔形态后，由较细的扩宫棒逐渐换至较粗的扩宫棒扩 宫颈，存在以下问题：1、由于粘连或肌瘤造成的宫颈宫腔改变使得扩宫器的进 入十分困难，导致扩宫失败；2、在扩宫困难的情况下，使用这种较高强度的金 属扩宫器容易造成宫颈内外口损伤；3、由于由较细的扩宫棒逐渐换至较粗的扩 宫棒，扩宫器多次进入宫腔，将污染物带入宫腔造成宫腔内感染的风险较大。

本实用新型的目的在于提出一种宫颈扩张探针，能够使得该宫颈扩张探针 一次性扩张宫颈至需要的宽度，提高扩宫成功率，降低病人损伤和感染的风险。

为达此目的，本实用新型采用以下技术方案：

一种宫颈扩张探针，所述宫颈扩张探针包括内芯、硅胶套管；所述内芯为 一体结构，包括探针部和内芯把手部；所述硅胶套管为一体结构，包括依次设 置的钻头部、中间部、套管把手部，还包括贯穿所述钻头部、中间部和套管把 手部的通孔，所述钻头部的外表面为圆锥形结构；所述内芯穿设于硅胶套管的 通孔中，所述内芯把手部与所述套管把手部位于所述宫颈扩张探针的同一端。

进一步，所述内芯外表面与所述硅胶套管的内表面之间具有间隙。

进一步，套管把手部与中间部的相连处具有凸缘。

进一步，所述硅胶套管采用高强度硅胶制造。

进一步，所述硅胶套管的钻头部和中间部均布有刻度线。

进一步，所述硅胶套管的横截面为圆环。

进一步，所述钻头部的长度为23～27mm，所述钻头部的小头直径为3.3～ 3.7mm，所述钻头部的大头直径为7.3～7.7mm。

进一步，所述通孔直径为3.3～3.7mm，所述中间部的长度为123～127mm， 所述套管把手部的长度为28～32mm。

进一步，所述刻度线之间的间隔最大为10mm，所述硅胶套管上的最大刻度 至少为130mm。

进一步，所述凸缘沿其轴线方向的长度为3～7mm。

本实用新型的有益效果有：

本实用新型所采用的宫颈扩张探针具有硅胶套管，硅胶套管具有外表面为 圆锥形结构的钻头部，通过钻头部的圆锥形结构的过渡，可以一次性扩张宫颈 至需要宽度，取代了以往需多种直径的扩宫棒，多次进入宫腔，有效提高了扩 宫成功率，并且降低病人损伤和感染的风险。

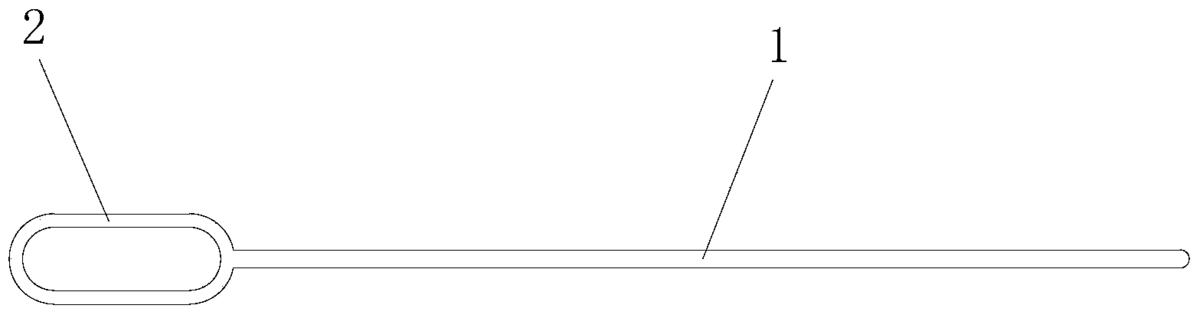

图1是本实用新型实施例提供的内芯结构示意图；

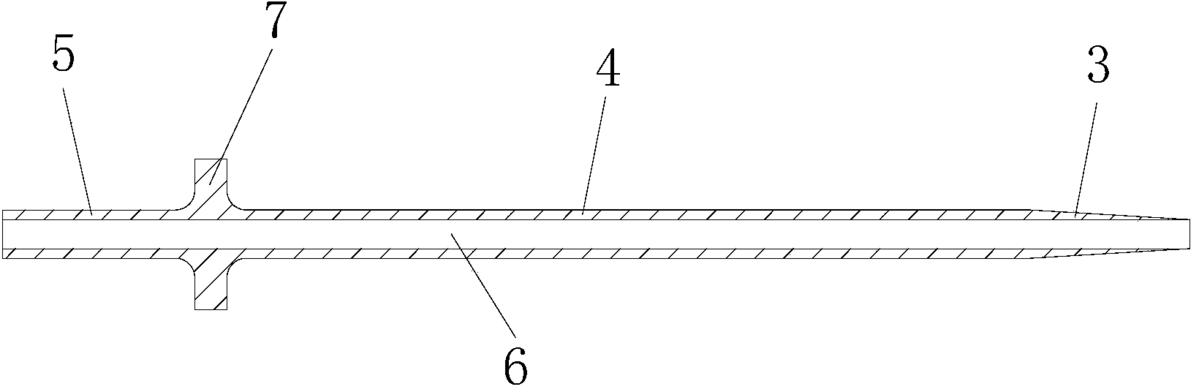

图2是本实用新型实施例提供的硅胶套管的剖面图；

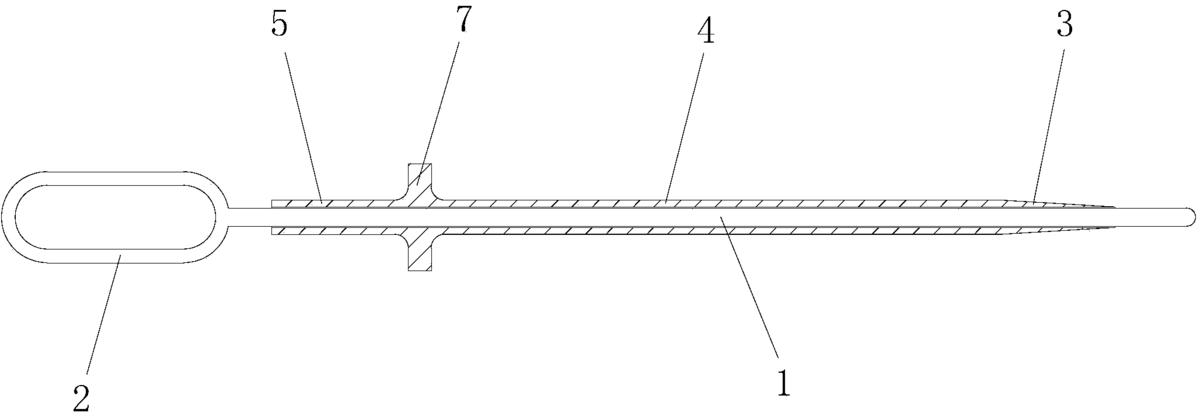

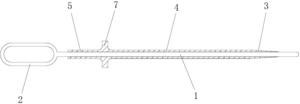

图3是本实用新型实施例提供的宫颈扩张探针的结构示意图。

图中，1、探针部；2、内芯把手部；3、钻头部；4、中间部；5、套管把手 部；6、通孔；7、凸缘。

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

如图1所示，一种宫颈扩张探针，包括内芯、硅胶套管，本实施例的硅胶 套管采用的是高强度硅胶；内芯为一体结构，包括探针部1和内芯把手部2；硅 胶套管为一体结构，包括依次设置的钻头部3、中间部4、套管把手部5，还包 括贯穿钻头部3、中间部4和套管把手部5的通孔6，钻头部3的外表面为圆锥 形结构；内芯穿设于硅胶套管的通孔6中，内芯把手部2与套管把手部5位于 宫颈扩张探针的同一端，硅胶套管具有外表面为圆锥形结构的钻头部3，通过钻 头部3的圆锥形结构的过渡，可以一次性扩张宫颈至需要宽度，取代了以往需 多种直径的扩宫棒，多次进入宫腔，有效提高了扩宫成功率，并且降低病人损 伤和感染的风险。

内芯外表面与硅胶套管的内表面之间具有间隙，该间隙使得内芯便于抽出 和穿入硅胶套管。

套管把手部5与中间部4的相连处具有凸缘7，凸缘7用于隔开套管把手部 5和中间部4，防止手上的细菌从套管把手部5扩散至中间部4。

硅胶套管的钻头部3和中间部4均布有刻度线，便于控制推进深度。

硅胶套管的横截面为圆环，贴合宫颈的结构。

钻头部3的长度为23～27mm，钻头部3的小头直径为3.3～3.7mm，钻头部 3的大头直径为7.3～7.7mm。

通孔6直径为3.3～3.7mm，中间部4的长度为123～127mm，套管把手部5 的长度为28～32mm。

刻度线之间的间隔最大为10mm，硅胶套管上的最大刻度至少为130mm。

凸缘7沿其轴线方向的长度为3～7mm。

内芯插入硅胶套管，即成本实施例中的宫颈扩张探针，本实施例的宫颈扩 张探针的使用流程为：

1、用内芯探宫腔位置及深度，然后退出；

2、内芯套入硅胶套管后，再次进入宫颈20～30mm。探出宫颈内口；

3、手拿住套管把手部5，推动宫颈扩张探针，以使硅胶套管的钻头部3缓 缓通过宫颈外口；

4、推动硅胶套管至刻度线40～50mm处，确保硅胶套管的中间部4完全扩 张宫颈外口和内口；

5、当宫腔积血积液较多或需要计量时，将内芯从硅胶套管中抽出，将套管 把手部5的自由端外接负压抽吸装置。

本实施例宫颈扩张探针具有以下优点：

1、该装置通过缓慢推入的外表面为圆锥形结构的钻头部3扩张宫颈，整个 过程宫颈内外口受力均匀，并且硅胶套管推入于宫颈管内后贴合宫颈管的形状， 避免了管腔内死腔的出现。

2、利用了探针较细的优势，首先较细的探针进入宫颈，降低了宫颈粘连或 改变导致的扩宫失败的几率；

3、降低了高强度金属扩宫棒反复扩宫造成的宫颈内外口损伤及子宫穿孔发 生的风险；

4、避免了扩宫器反复多次进入宫腔从而将阴道污染带入宫腔的潜在风险；

5、增加了宫腔通液和排液的功能，通过从硅胶套管中退出内芯，向硅胶套 管中的通孔输注生理盐水、药液或者碘油实现输卵管通液和造影功能，更加贴 合宫腔宫颈的形态，降低了漏液的发生概率；

6、退出内芯后提供了足够的通液和排液通路，必要时可方便进行宫腔内给 药和宫腔灌洗功能。

7、硅胶套管结构简单，便于生产制造，临床使用简单易学，便于消毒，硅 胶生物相容性好，适于大范围推广。

显然，本实用新型的上述实施例仅仅是为了清楚说明本实用新型所作的举 例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员 来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需 也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的 任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之 内。
