无权-未缴年费 中国
著录项
摘要
本实用新型公开了一种水龙头,包括水龙头本体和连接在水龙头本体上的出水管,所述出水管内置有食用级软管,所述食用级软管的一端通过活动接头固定,所述活动接头包括壳体,所述壳体内从上往下依次设置有限位开关、由限位开关限位的单向锁定卡簧以及密封圈,所述限位开关、单向锁定卡簧和密封圈上具有让食用级软管通过的让位孔,在壳体的底端形成有与所述让位孔贯通、便于食用级软管伸出的通孔,所述壳体的底端径向延伸形成法兰盘,所述单向锁定卡簧对食用级软管具有单向限位作用。本实用新型结构简单紧凑,方便食用级软管的拆装。
法律状态
法律状态公告日 | 20210601 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):F16K 27/00 专利号:ZL2015204506262 申请日:20150625 授权公告日:20151202 终止日期:20200625 |
法律状态公告日 | 20170405 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):F16K 27/00 登记生效日:20170313 变更事项:专利权人 变更前权利人:何祺晃 变更后权利人:开平市祺龙五金塑胶有限公司 变更事项:地址 变更前权利人:529000 广东省江门市开平嘉兴工业区35号 变更后权利人:529000 广东省江门市开平水口镇嘉兴工业区嘉兴南路35-37号第一幢 |
法律状态公告日 | 20151202 |
法律状态 | 授权 |
法律状态信息 | 授权 |
事务数据公告日 | 20170405 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):F16K 27/00 登记生效日:20170313 变更事项:专利权人 变更前权利人:何祺晃 变更后权利人:开平市祺龙五金塑胶有限公司 变更事项:地址 变更前权利人:529000 广东省江门市开平嘉兴工业区35号 变更后权利人:529000 广东省江门市开平水口镇嘉兴工业区嘉兴南路35-37号第一幢 |
权利要求
权利要求数量(5)
独立权利要求数量(1)
1.一种水龙头,包括水龙头本体和连接在水龙头本体上的出水管,所述出水管内置有食用级软管,其特征在于:所述食用级软管的一端通过活动接头固定,所述活动接头包括壳体,所述壳体内从上往下依次设置有限位开关、由限位开关限位的单向锁定卡簧以及密封圈,所述限位开关、单向锁定卡簧和密封圈上具有让食用级软管通过的让位孔,在壳体的底端形成有与所述让位孔贯通、便于食用级软管伸出的通孔,所述壳体的底端径向延伸形成法兰盘,所述单向锁定卡簧对食用级软管具有单向限位作用。
2.根据权利要求1所述的一种水龙头,其特征在于:所述限位开关包括可卡在壳体内的塞头以及可将塞头拉出壳体的拉手,所述拉手的底端为倒钩,塞头上具有与所述倒钩相适配的台阶。
3.根据权利要求1所述的一种水龙头,其特征在于:所述限位开关为螺纹连接在壳体上的螺母。
4.根据权利要求1或2或3所述的一种水龙头,其特征在于:所述单向锁定卡簧和密封圈之间还设置有导向套。
5.根据权利要求1所述的一种水龙头,其特征在于:所述食用级软管的另一端固定在水龙头本体或者出水管上。
说明书
本实用新型涉及水龙头。
现一般的水龙头出水管都采用不锈钢、铜等金属材质,当水流从金属内表面流过时,水龙头内表面的铅、铬、镁、锌等金属离子可能会被水流带出,当含有上述金属离子的水被人们饮用后,会影响到人们的健康;另外,出水管因材料薄和加工时不完善容易造成漏水,对消费者带来麻烦和损失。
再者,现时人们都会遇到水龙头出水管某部位腐蚀穿了漏水和出水管里面非常肮脏令人恶心,为此,本实用新型人研发出了一种带有内置食用级软管的水龙头。
但是,由于传统的水龙头出水管其内置的食用级软管两端都是固定连接,不够灵活,给安装带来了一定的难度,同时对不够长的食用级软管的浪费还会增加成本问题。
为了克服上述现有技术的不足,本实用新型提供一种水龙头,结构简单紧凑,方便食用级软管的拆装。
本实用新型解决其技术问题所采用的技术方案是:
一种水龙头,包括水龙头本体和连接在水龙头本体上的出水管,所述出水管内置有食用级软管,所述食用级软管的一端通过活动接头固定,所述活动接头包括壳体,所述壳体内从上往下依次设置有限位开关、由限位开关限位的单向锁定卡簧以及密封圈,所述限位开关、单向锁定卡簧和密封圈上具有让食用级软管通过的让位孔,在壳体的底端形成有与所述让位孔贯通、便于食用级软管伸出的通孔,所述壳体的底端径向延伸形成法兰盘,所述单向锁定卡簧对食用级软管具有单向限位作用。
作为上述技术方案的改进,所述限位开关包括可卡在壳体内的塞头以及可将塞头拉出壳体的拉手,所述拉手的底端为倒钩,塞头上具有与所述倒钩相适配的台阶。
作为上述技术方案的进一步改进,所述限位开关为螺纹连接在壳体上的螺母。
进一步,所述单向锁定卡簧和密封圈之间还设置有导向套。
进一步,所述食用级软管的另一端固定在水龙头本体或者出水管上。
本实用新型的有益效果是:采用上述结构的本实用新型,通过限位开关、由限位开关限位的单向锁定卡簧以及密封圈等部件的配合,使得在安装食用级软管时,先将食用级软管其中一端部固定,在水龙头主体和出水管连接安装好后,接着将出水口的食用级软管预留适量长度并剪断,然后将食用级软管插进所述的活动接头,其内的单向锁定卡簧使得食用级软管只能单向移动,食用级软管穿过所述活动接头后,将活动接头移动至水龙头出水管末端固定即可,方便安装,操作简捷,当需要更换或拆卸时,将活动接头拔出水龙头出水管后,打开限位开关,就可以将食用级软管取出。本实用新型非常方便食用级软管的拆装,成本低廉。

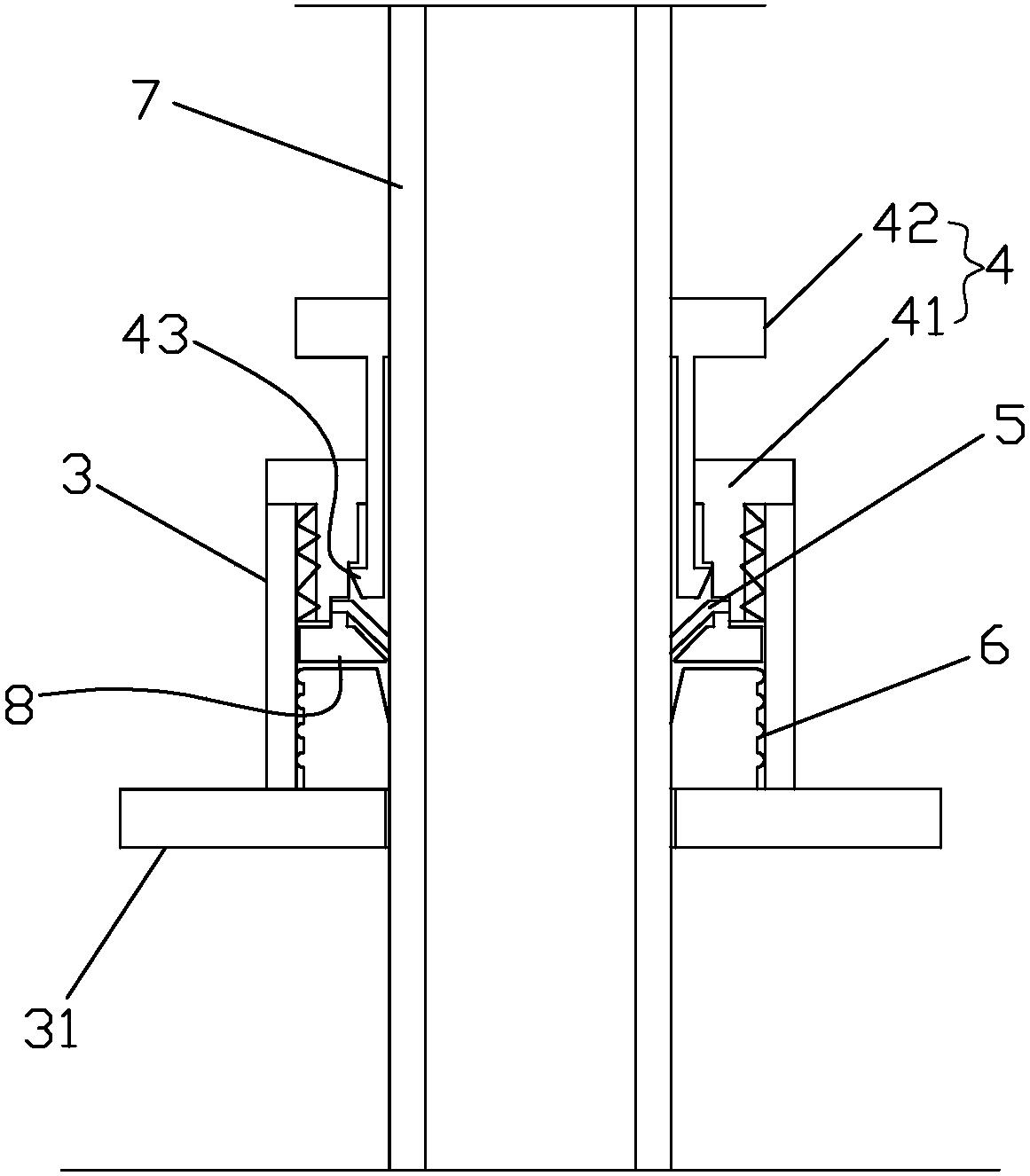

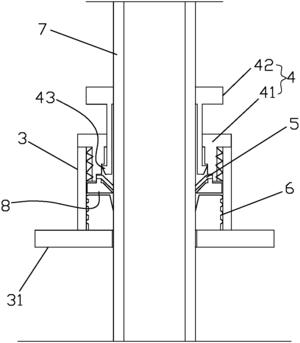

图1是本实用新型中活动接头的结构示意图;

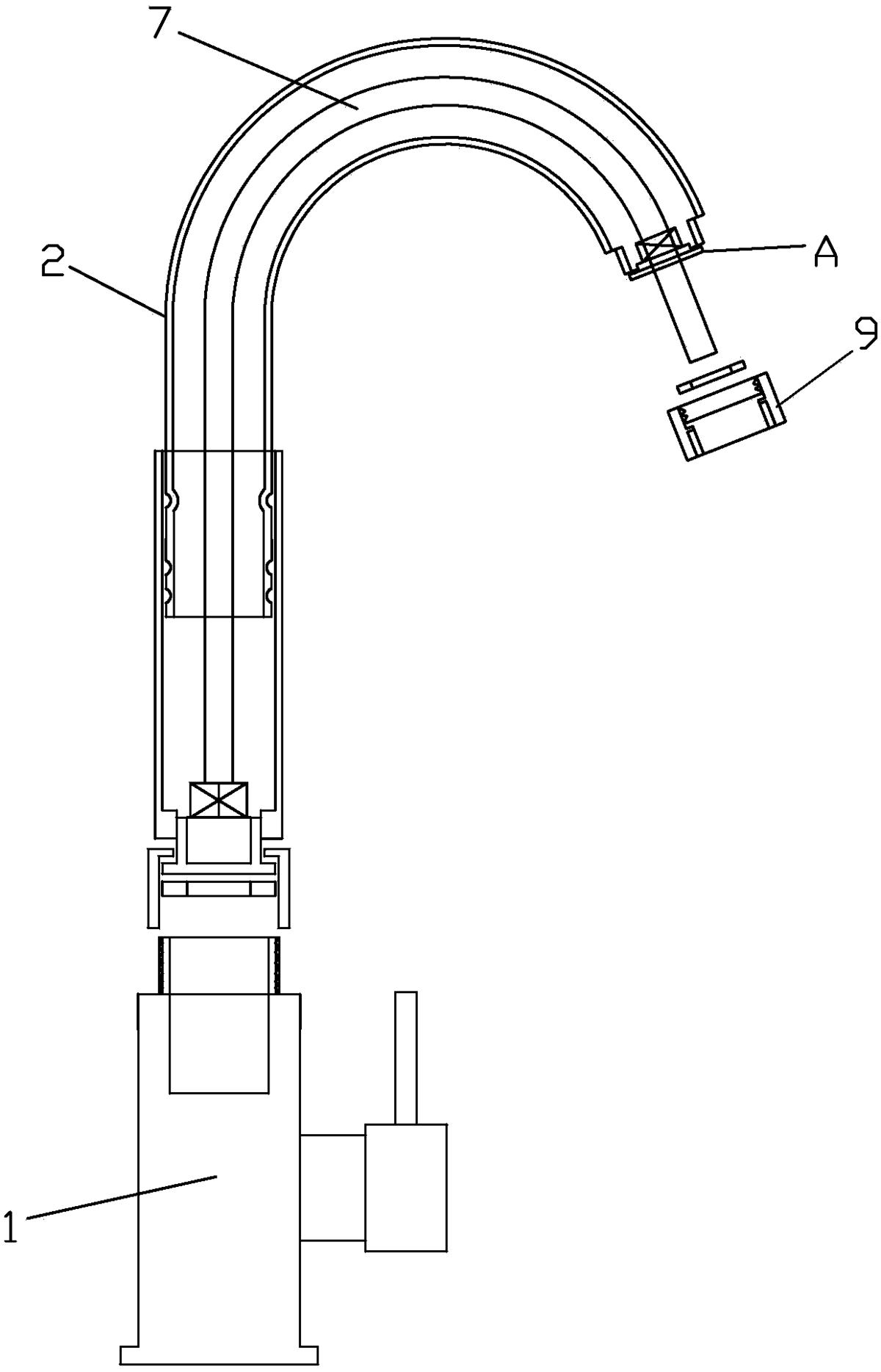

图2是本实用新型食用级软管固定在出水管上的示意图;

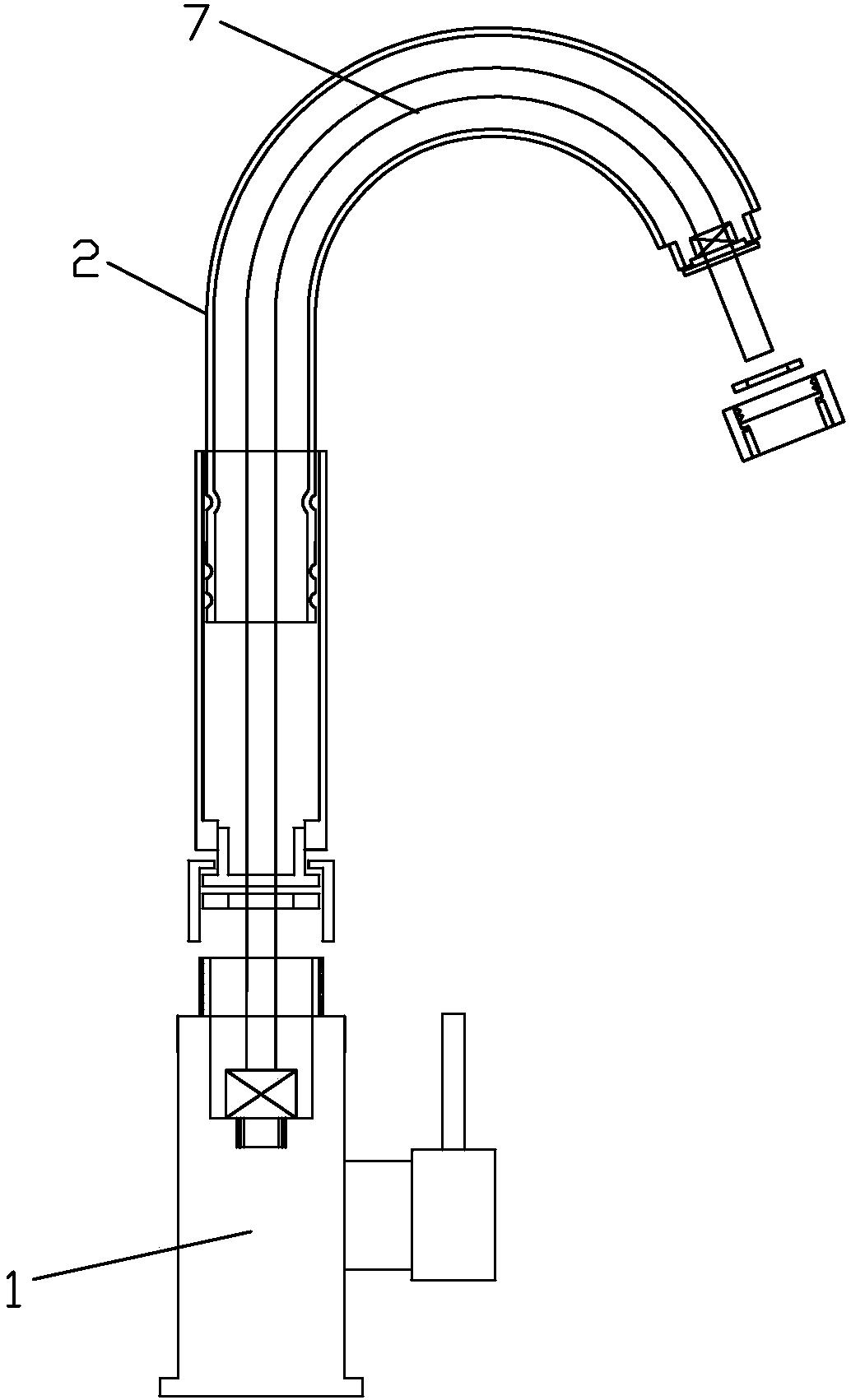

图3是本实用新型食用级软管固定在水龙头本体上的示意图。
下面结合附图和实施例对本实用新型作进一步详细的说明。
参照图1~图3,本实用新型的水龙头具有水龙头本体1和出水管2,所述出水管2内置有食用级软管7,所述食用级软管7的一端通过活动接头A固定,所述活动接头A包括壳体3,所述壳体3内从上往下依次设置有限位开关4、由限位开关限位4的单向锁定卡簧5以及密封圈6,所述限位开关4、单向锁定卡簧5和密封圈6上具有让食用级软管7通过的让位孔,在壳体3的底端形成有与所述让位孔贯通、便于食用级软管伸出的通孔,所述壳体3的底端径向延伸形成法兰盘31,装配后,法兰盘31抵接在出水管2的出水口位置,所述单向锁定卡簧5对食用级软管具有单向限位作用。
在本实施例中,所述限位开关4包括可卡在壳体3内的塞头41以及可将塞头41拉出壳体的拉手42,所述拉手42的底端为倒钩43,塞头41上具有与所述倒钩43相适配的台阶。
或者所述限位开关4为螺纹连接在壳体上的螺母。
在本实施例中,为更好的安装食用级软管,优选的,所述单向锁定卡簧5和密封圈6之间还设置有导向套8。
采用上述结构的本实用新型,通过限位开关4、由限位开关限位的单向锁定卡簧5以及密封圈6等部件的配合,使得在安装食用级软管时,先将食用级软管其中一端部固定,在水龙头主体1和出水管2连接安装好后,接着将出水口的食用级软管预留适量长度并剪断,然后将食用级软管插进所述的活动接头,其内的单向锁定卡簧5使得食用级软管只能单向移动,食用级软管穿过所述活动接头后,将活动接头移动至水龙头出水管末端固定(通过螺母9固定)即可,方便安装,操作简捷,当需要更换或拆卸时,将活动接头拔出水龙头出水管后,打开限位开关,就可以将食用级软管取出。本实用新型非常方便食用级软管的拆装,成本低廉。
在本实施例中,食用级软管7可固定在水龙头主体1上,也可固定在出水管2上。
以上所述,只是本实用新型的较佳实施方式而已,但本实用新型并不限于上述实施例,只要其以任何相同或相似手段达到本实用新型的技术效果,都应落入本实用新型的保护范围之内。
