无权-未缴年费 中国
著录项
摘要
本实用新型涉及多用途注射器。本实用新型结构是针头连通接口,针管内有注射腔,注射腔内活动连接活塞,两个注射腔共用一个接口,并在一针管内。本实用新型克服了更换两支注射器和进行两次注射操作带来的极大的不便,增加了病人的痛苦,增加患者医源性感染的风险等缺陷。本实用新型通过共用一个注射器接口的两支注射器主体,简化需要次序使用注射器的操作步骤,同时发挥独立的两个注射器的作用,最大限度的防止两种药物在注射前被混合在一起,也可防止血气分析中的动脉血被污染,减少成本,减少了繁琐医疗操作,增加了医护人员使用的便捷,减轻了患者在操作过程中的痛苦及感染的可能性。
法律状态
法律状态公告日 | 20191008 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):A61M 5/19 专利号:ZL2015208110527 申请日:20151016 授权公告日:20160406 终止日期:20181016 |
法律状态公告日 | 20160406 |
法律状态 | 授权 |
法律状态信息 | 授权 |
权利要求
权利要求数量(3)
独立权利要求数量(1)
1.多用途注射器,针头连通接口,针管内有注射腔,注射腔内活动连接活塞, 其特征在于两个注射腔共用一个接口,并在一针管内。
2.根据权利要求1所述的多用途注射器,其特征在于接口内有二条独立的通路, 分别连通第一注射腔、第二注射腔,第一注射腔、第二注射腔内分别是第一 活塞、第二活塞。
3.根据权利要求1或2所述的多用途注射器,其特征在于第一注射腔、第二注 射腔互不相通。
说明书
本实用新型涉及医疗器械技术领域,特别涉及多用途注射器。
临床注射是最常规的临床操作,注射器也是最常使用到的医疗器械。但是,在越来越精细化及复杂的临床治疗过程中,医护人员经常会面对以下情况:(1)对于危重患者常规需要进行动脉血气分析,部分患者留置动脉导管,这样就需要首先抽出混有肝素的部分动脉血,然后更换新的注射器抽取符合标准的动脉血才能进行血气分析,最后再次更换注射器,将原先抽出含肝素钠的动脉血注射给患者,减少血液损失;(2)需要按照顺序给患者注射两种不能混合在一起的药物,这样就需要在治疗前准备两支注射器分别抽取相应的治疗药物,再分两次注射才能完成;(3)使用留置导管注射部分药物时,需要重新更换注射器并使用冲管液将留在导管内的残留药物冲进体内。
在本实用新型发明之前,在一次治疗或者检查的过程中,更换两支注射器和进行两次注射操作,不仅消耗两支注射器,在操作上给医护人员带来了极大的不便,而且在更换注射器的过程中也增加了病人的痛苦,还有可能增加患者医源性感染的风险。
本实用新型的目的就在于克服上述缺陷,设计、研制多用途注射器。
本实用新型发明的技术方案是:
多用途注射器,针头连通接口,针管内有注射腔,注射腔内活动连接活塞,其主要技术特征在于两个注射腔共用一个接口,并在一针管内。
所述接口部分有二个独立的通路,分别连通第一注射腔、第二注射腔,第一注射腔、第二注射腔内分别是第一活塞、第二活塞。
所述第一注射腔、第二注射腔互不相通。
本实用新型的优点和效果在于:(1)本产品通过共用一个注射器接口的两支注射器主体,简化需要次序使用注射器的操作步骤;(2)该实用新型所用的注射器接口和两个注射器主体均互不相通,可以同时发挥独立的两个注射器的作用,最大限度的防止两种药物在注射前被混合在一起,也可防止血气分析中的动脉血被污染;(3)本实用新型所采用的设计注射器主体、注射器接口都尽量保证与通用注射器各项标准一致,减少制造成本。本实用新型正是发挥以上优势,减少了繁琐医疗操作,增加了医护人员使用的便捷,减轻了患者在操作过程中的痛苦及感染的可能性。

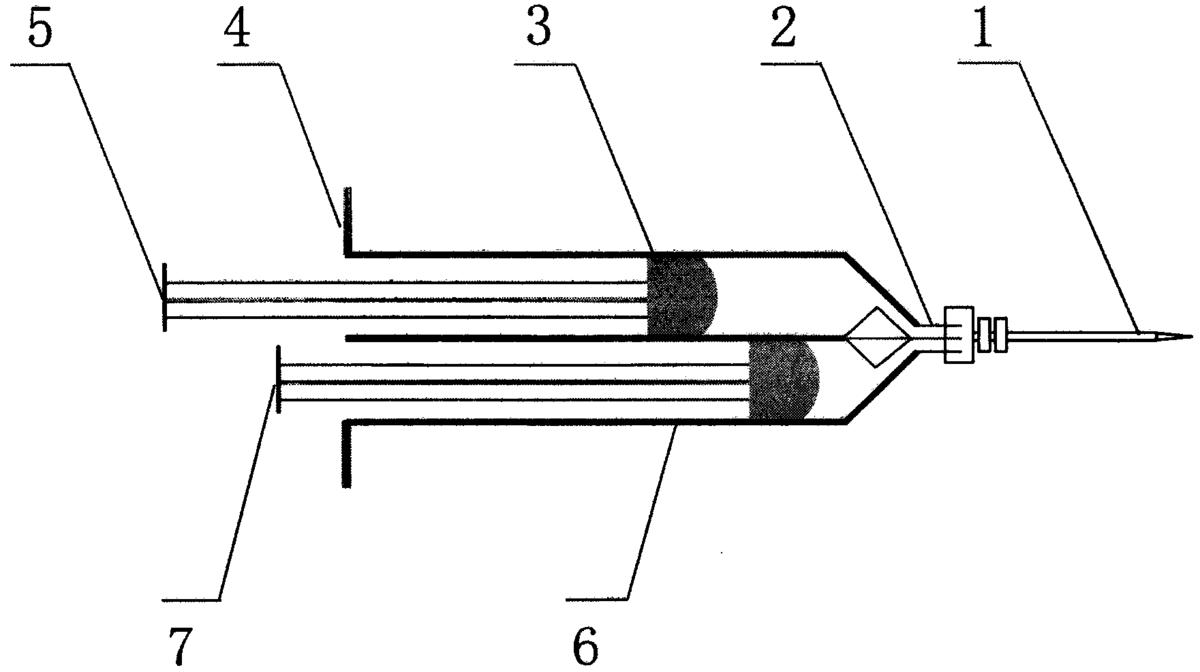

图1-本实用新型结构原理示意图。
图中标号表示部件如下:
针头1、接口2、第一注射腔3、针管4、第一活塞5、第二注射腔6、第二活塞7。
如图1所示:
针头1连通接口2前端,接口2被针管材料分隔两个独立的半圆通路,分别连通第一注射腔3、第二注射腔6前端。第一注射腔3、第二注射腔6的后段分别连接着与注射腔过盈配合的第一活塞5、第二活塞7,第一注射腔3、第二注射腔6互不相通;第一注射腔3、第一活塞5及第二注射腔6、第二活塞7均在针管4内,针管4尾端突出如手柄以便于拿捏。这样,达到两个注射器即第一注射腔3、第二注射腔6共用一个接口2并在同一个针管4内的目的。
本实用新型应用过程说明:
针对不同的使用情况分为两种:
一、用于血气分析检查等:使用时将针头1连接到接口2上,刺入患者动脉导管连接头中,首先往后拉动第一活塞5,用第一注射腔3抽取混有肝素钠的全部动脉血,再拉动第二活塞7,用第二注射腔6抽取符合标准的动脉血;然后将第一注射腔3中混有肝素钠的动脉血通过推动第一活塞5注射回患者体内,拔出本实用新型。将第二注射腔6中的动脉血送血气分析检查。
二、次序注射两种药物等:使用时将针头1连接到接口2上,分别用第一注射腔3、第二注射腔6抽取两种药物,然后分别推动第一活塞5、第二活塞7将第一注射腔3、第二注射腔6中的药物按照治疗顺序注入体内;
三、利用该型注射器注射药物与冲管:使用时将针头1连接到接口2上,用第一注射腔3抽取药物,用第二注射腔6抽取冲管液,然后推动第一活塞5将第一注射腔3中的药物注入体内,再推动第二活塞7,将第二注射腔6的冲管液将药物完全注入体内。
