【中国实用新型】用于大气环境感知节点的温度调节装置及环境监测设备

无权-未缴年费 中国

申请号:
CN201720384709.5
专利权人:
常州机电职业技术学院
授权公告日/公开日:
2017.11.17
专利有效期:
2017.04.13-2027.04.13
技术分类:
G05:控制;调节
历史运营情况:
权利转移、权利转移
价值度指数:
56.0分
交易方式:
转让
价格:
面议
1011 0

发布人

常州机电职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720384709.5
申请日
20170413
公开/公告号
CN206649367U
公开/公告日
20171117
申请/专利权人
[常州机电职业技术学院]
发明/设计人
[王继水, 曹帅]
主分类号
G05D23/30
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[孙彬]

摘要

本实用新型涉及一种用于大气环境感知节点的温度调节装置及环境监测设备,所述温度调节装置安装于大气环境感知节点所在的箱体内,且箱体上分别设有第一通风口和第二通风口;所述温度调节装置包括:处理器模块,与该处理器模块相连的风扇、第一温度传感器和第二温度传感器;其中所述第一温度传感器位于箱体内部;所述第二温度传感器位于箱体外部。本实用新型的温度调节装置能够在高温或低温环境下,自动调节矿区在线大气环境感知节点所在的箱体内温度,从而将箱体内外温差控制在一定范围内,避免了矿区在线大气环境感知节点因所在箱体内外存在温差,而影响监测的准确率。

法律状态

法律状态公告日 20210323
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):G05D 23/30
专利号:ZL2017203847095
申请日:20170413
授权公告日:20171117
终止日期:20200413
法律状态公告日 20190730
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):G05D 23/30
登记生效日:20190710
变更事项:专利权人
变更前权利人:常州机电职业技术学院
变更后权利人:苏州英微物联网技术有限公司
变更事项:地址
变更前权利人:213000 江苏省常州市武进区湖塘镇鸣新中路26号
变更后权利人:215000 江苏省苏州市苏州工业园区东长路18号中节能环保产业园40栋301室
法律状态公告日 20171117
法律状态 授权
法律状态信息 授权
事务数据公告日 20190730
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):G05D 23/30
登记生效日:20190710
变更事项:专利权人
变更前权利人:常州机电职业技术学院
变更后权利人:苏州英微物联网技术有限公司
变更事项:地址
变更前权利人:213000 江苏省常州市武进区湖塘镇鸣新中路26号
变更后权利人:215000 江苏省苏州市苏州工业园区东长路18号中节能环保产业园40栋301室
暂无数据

权利要求

权利要求数量(6

独立权利要求数量(2

1.一种用于大气环境感知节点的温度调节装置,其特征在于,

所述温度调节装置安装于大气环境感知节点所在的箱体内,且箱体上分别设有第一通 风口和第二通风口;

所述温度调节装置包括:

处理器模块,与该处理器模块相连的风扇、第一温度传感器和第二温度传感器;其中

所述第一温度传感器位于箱体内部;

所述第二温度传感器位于箱体外部;以及

所述处理器模块适于在箱体内外温度差值大于设定阈值时,控制风扇的转速和转向, 使第一通风口和第二通风口发生空气交换,以将箱体内外温度差值调节至设定阈值内。

2.根据权利要求1所述的温度调节装置,其特征在于,

所述风扇由一调速电机带动旋转,且所述调速电机由处理器模块通过电机驱动模块控 制。

3.根据权利要求2所述的温度调节装置,其特征在于,

所述第一通风口和第二通风口均装有过滤网。

4.根据权利要求3所述的温度调节装置,其特征在于,

所述处理器模块还连接有报警装置、存储模块和时钟模块;

当通过温度调节装置无法调节箱体内温度时,发出报警,并记录故障时间,以及同时记 录存储此时的箱体内外温度数据。

5.根据权利要求4所述的温度调节装置,其特征在于,

所述箱体的上表面覆盖有光伏板,所述光伏板通过充放电控制模块连接蓄电池,且通 过所述蓄电池为本温度调节装置提供电能。

6.一种环境监测设备,其特征在于,包括上位机,以及与该上位机相连的若干大气环境 感知节点,其中

各大气环境感知节点内均安装有如权利要求1-5任一项所述的温度调节装置。

1.一种用于大气环境感知节点的温度调节装置,其特征在于, 所述温度调节装置安装于大气环境感知节点所在的箱体内,且箱体上分别设有第一通 风口和第二通风口; 所述温度调节装置包括: 处理器模块,与该处理器模块相连的风扇、第一温度传感器和第二温度传感器;其中 所述第一温度传感器位于箱体内部; 所述第二温度传感器位于箱体外部;以及 所述处理器模块适于在箱体内外温度差值大于设定阈值时,控制风扇的转速和转向, 使第一通风口和第二通风口发生空气交换,以将箱体内外温度差值调节至设定阈值内。 2.根据权利要求1所述的温度调节装置,其特征在于, 所述风扇由一调速电机带动旋转,且所述调速电机由处理器模块通过电机驱动模块控 制。 3.根据权利要求2所述的温度调节装置,其特征在于, 所述第一通风口和第二通风口均装有过滤网。 4.根据权利要求3所述的温度调节装置,其特征在于, 所述处理器模块还连接有报警装置、存储模块和时钟模块; 当通过温度调节装置无法调节箱体内温度时,发出报警,并记录故障时间,以及同时记 录存储此时的箱体内外温度数据。 5.根据权利要求4所述的温度调节装置,其特征在于, 所述箱体的上表面覆盖有光伏板,所述光伏板通过充放电控制模块连接蓄电池,且通 过所述蓄电池为本温度调节装置提供电能。 6.一种环境监测设备,其特征在于,包括上位机,以及与该上位机相连的若干大气环境 感知节点,其中 各大气环境感知节点内均安装有如权利要求1-5任一项所述的温度调节装置。

说明书

技术领域

本实用新型涉及一种用于大气环境感知节点的温度调节装置及环境监测设备。

背景技术

目前常用的矿区在线大气环境监测设备多采用箱体封装,在高温或者低温环境下 内外会存在很大的温差,温差会导致箱体内部的气体传感器在采集数据时差生误差,影响 检测效果,进而产生误判。

发明内容

本实用新型的目的是提供一种用于大气环境感知节点的温度调节装置及环境监 测设备,其解决了大气环境感知节点在箱体内外易形成温差,以使采集的温度数据产生误 差,进而影响大气环境感知节点的数据采集的技术问题。

为了达到上述目的,本实用新型提供了一种用于矿区在线大气环境感知节点的温 度调节装置,所述温度调节装置安装于大气环境感知节点所在的箱体内,且箱体上分别设 有第一通风口和第二通风口;所述温度调节装置包括:处理器模块,与该处理器模块相连的 风扇、第一温度传感器和第二温度传感器;其中所述第一温度传感器位于箱体内部;所述第 二温度传感器位于箱体外部;以及所述处理器模块适于在箱体内外温度差值大于设定阈值 时,控制风扇的转速和转向,使第一通风口和第二通风口发生空气交换,以将箱体内外温度 差值调节至设定阈值内。

进一步,所述风扇由一调速电机带动旋转,且所述调速电机由处理器模块通过电 机驱动模块控制。

进一步,所述第一通风口和第二通风口均装有过滤网。

进一步,所述处理器模块还连接有报警装置、存储模块和时钟模块;当通过温度调 节装置无法调节箱体内温度时,发出报警,并记录故障时间,以及同时记录存储此时的箱体 内外温度数据。

进一步,所述箱体的上表面覆盖有光伏板,所述光伏板通过充放电控制模块连接 蓄电池,且通过所述蓄电池为本温度调节装置提供电能。

又一方面,本实用新型还提供了一种环境监测设备。

所述环境监测设备包括上位机,以及与该上位机相连的若干大气环境感知节点, 其中各大气环境感知节点内均安装有所述的温度调节装置。

与现有技术相比,本实用新型的有益效果如下:本实用新型的温度调节装置能够 在高温或低温环境下,自动调节矿区在线大气环境感知节点所在的箱体内温度,从而将箱 体内外温差控制在一定范围内,避免了矿区在线大气环境感知节点因所在箱体内外存在温 差,而影响监测的准确率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

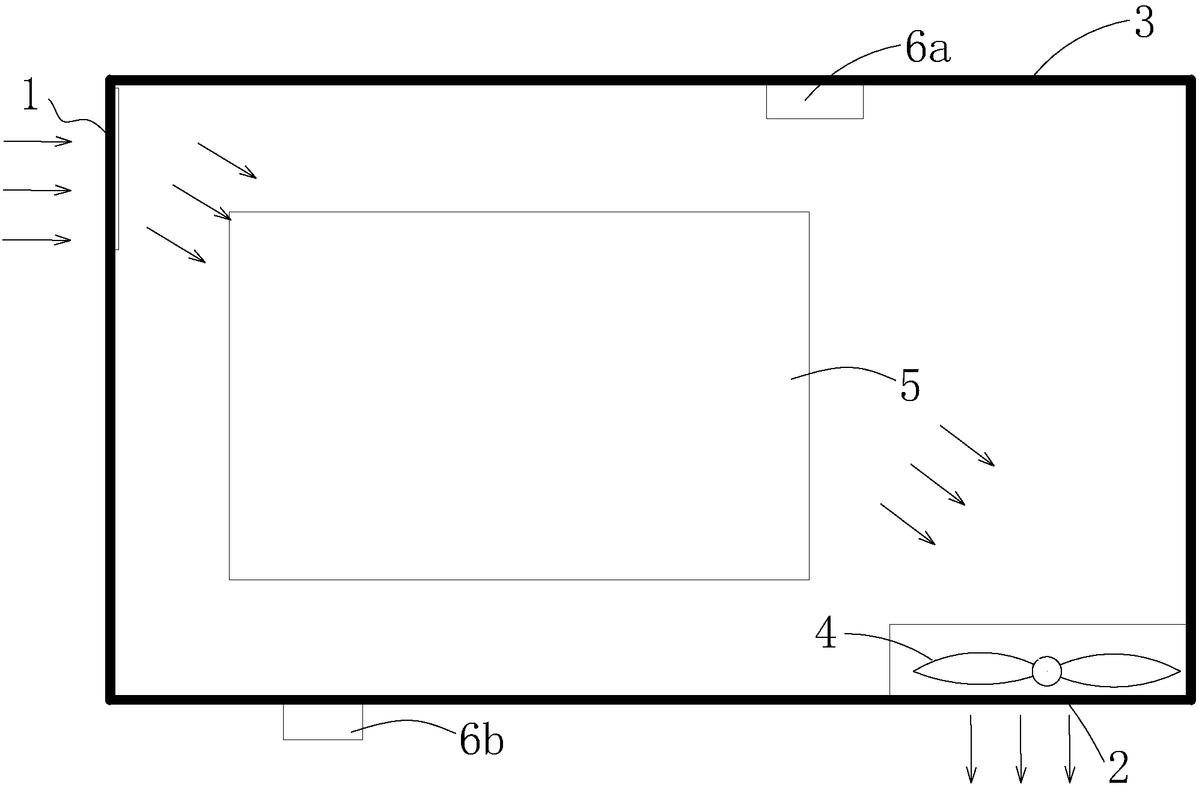

图1是本温度调节装置的结构图;

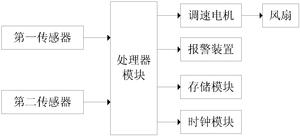

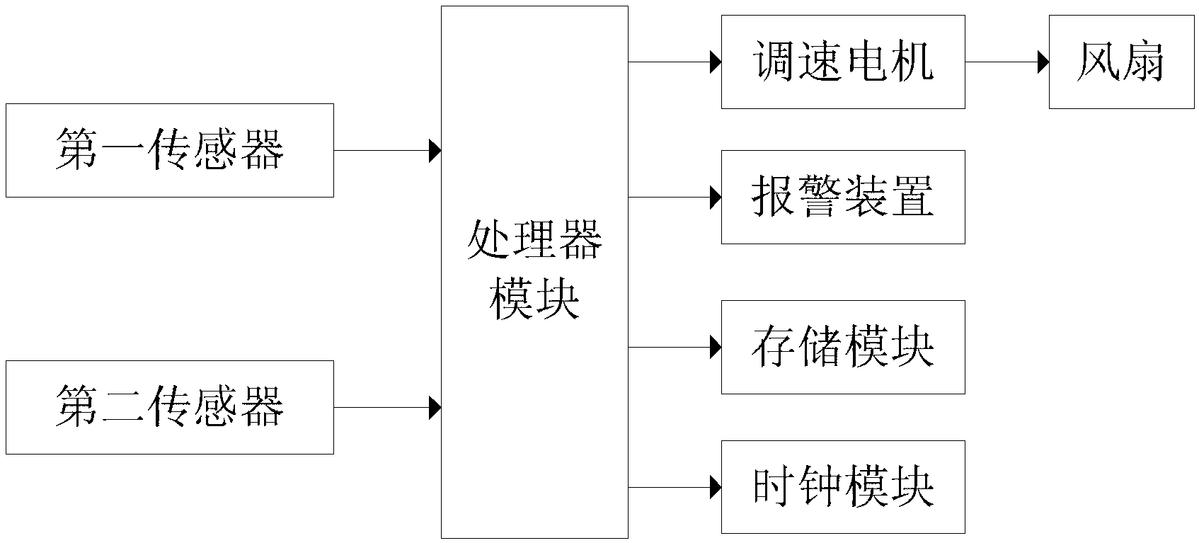

图2时本温度调节装置的原理框图;

其中:第一通风口1、第二通风口2、箱体3、风扇4、电路板5、第一温度传感器6a、第 二温度传感器6b。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图, 仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关的构成。

实施例1

如图1和图2所示,本实施例提供了一种用于大气环境感知节点的温度调节装置, 所述温度调节装置安装于大气环境感知节点所在的箱体3内,且箱体3上分别设有第一通风 口1和第二通风口2;所述温度调节装置包括:处理器模块,与该处理器模块相连的风扇4、第 一温度传感器6a和第二温度传感器6b;其中所述第一温度传感器6a位于箱体3内部;所述第 二温度传感器6n位于箱体3外部;以及所述处理器模块适于在箱体3内外温度差值大于设定 阈值时,控制风扇的转速和转向,使第一通风口1和第二通风口2发生空气交换,以将箱体3 内外温度差值调节至设定阈值内。

具体的,所述第一温度传感器和第二温度传感器分别实时采集箱体3内外的温度 信息,并发送至处理器模块。

优选的,当箱体3内部温度大于外部温度时,处理器模块控制风扇反转,并通过调 节风扇的转速控制向箱体3内注入的空气流量,箱体3内的热空气通过第二通风口2排出箱 体3外。当箱体3内部温度小于外部温度时,处理器模块控制风扇正转,并通过调节风扇的转 速控制向箱体3外排出的空气流量,箱体3外的热空气通过第一通风口1进入箱体3内。

所述温度调节装置可将箱体3内外温差控制在1℃以内。

可选的,所述处理器模块采用例如但不限于MSP430处理器;所述第一温度传感器 和第二温度传感器均采用防水型DS18B20测温线,其采集的温度数据通过处理器内置AD模 块或者外置高精度AD模块实现温度数据的模数转换。

所述风扇由一调速电机带动旋转,且所述调速电机由处理器模块通过电机驱动模 块控制。

所述处理器模块、供电线路,以及电机驱动模块均位于电路板5上。

优选的,所述风扇与第二通风口2位于箱体3的下方,第一通风口1位于箱体3的侧 壁上部,构成一近似对角线设置,以提高空气交换效果。

可选的,所述调速电机采用例如但不限于直流电机;所述电动驱动模块采用PWM直 流电机调速器,所述处理器模块适于通过产生PWM信号以控制直流电机调速。

所述第一通风口1和第二通风口2均装有过滤网,所述过滤网用于遮挡部分矿区大 气环境中的粉尘。

所述处理器模块还连接有报警装置、存储模块和时钟模块;当通过温度调节装置 无法调节箱体内温度时,发出报警,并记录故障时间,以及同时记录存储此时的箱体内外温 度数据。

可选的,所述报警装置采用例如但不限于声光报警模块,所述声光报警模块包括 发光二极管和蜂鸣器,用于温度调节装置出现故障时发出声光报警;所述时钟模块采用例 如但不限于DS1302时钟芯片,用于记录温度调节装置出现故障至故障消除所持续的时间; 所述存储模块采用例如但不限于Flash存储器,用于根据时钟模块记录的时间实时存储箱 体内外的温度数据。

优选的,为了防止本温度调节装置对大气环境感知节点可能发生干扰,因此,其供 电与大气环境感知节点的供电分开,即采用独立供电;具体的,所述箱体的上表面覆盖有光 伏板,所述光伏板通过充放电控制模块连接蓄电池,且通过所述蓄电池为本温度调节装置 提供电能。

实施例2

又一方面,本实用新型还提供了一种环境监测设备。

所述环境监测设备包括上位机,以及与该上位机相连的若干大气环境感知节点, 其中各大气环境感知节点内均安装有所述的温度调节装置。

上位机用于数据采集,各大气环境感知节点例如但不限于通过WiFi,或ZigBee等 方式进行无线通讯、数据传输至上位机。

以上述依据本实用新型的理想实施例为启示,通过上述的说明内容,相关工作人 员完全可以在不偏离本项实用新型技术思想的范围内,进行多样的变更以及修改。本项实 用新型的技术性范围并不局限于说明书上的内容,必须要根据权利要求范围来确定其技术 性范围。
