【中国实用新型】一种单缸卧式柴油机湿式缸套

有权-审定授权 中国

申请号:
CN201720740875.4
专利权人:
常州机电职业技术学院
授权公告日/公开日:
2018.01.09
专利有效期:
2017.06.23-2027.06.23
技术分类:
F02:燃烧发动机;热气或燃烧生成物的发动机装置
转化方式:
转让
价值度指数:
58.0分
价格:
面议
1291 0

发布人

常州机电职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201720740875.4
申请日
20170623
公开/公告号
CN206860302U
公开/公告日
20180109
申请/专利权人
[常州机电职业技术学院]
发明/设计人
[李彦, 傅华娟, 宋敬滨]
主分类号
F02F1/16
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[孙彬, 芮雪萍]

摘要

本实用新型公开了一种单缸卧式柴油机湿式缸套,缸套的顶部设有向外侧突出的凸台,且顶部的端面高于机体平面,所述缸套中部设有压紧限位凸台,所述压紧限位凸台一侧的下方开有卸载槽,所述缸套的下部设有两个环形槽。本实用新型通过改变缸套定位压紧位置和方式,改变缸套安装的受力状况,既可以保持在同等刚度情况下减轻缸套壁厚,提升冷却效果,降低重量,也可以减少缸套震动和变形,降低穴蚀和噪声,提高缸套使用可靠性和寿命。

法律状态

法律状态公告日 20180109
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种单缸卧式柴油机湿式缸套,其特征在于:缸套的顶部设有向外侧突出的凸台,且 顶部的端面高于机体平面,所述缸套中部设有压紧限位凸台,与机体活塞下止点时活塞顶 部位置相对应,所述压紧限位凸台一侧的下方开有卸载槽,所述缸套的下部设有两个环形 槽,所述环形槽内安装有密封圈。

2.根据权利要求1所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述凸台为环形 防火凸台。

3.根据权利要求1所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述卸载槽为双 槽型结构,且两槽的槽型结构均为圆弧形。

4.根据权利要求3所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述卸载槽的两 个槽宽不同。

5.根据权利要求1、2、3或4所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述压 紧限位凸台沿圆周方向采用间断设置,且间断处开设圆弧形热力槽。

1.一种单缸卧式柴油机湿式缸套,其特征在于:缸套的顶部设有向外侧突出的凸台,且 顶部的端面高于机体平面,所述缸套中部设有压紧限位凸台,与机体活塞下止点时活塞顶 部位置相对应,所述压紧限位凸台一侧的下方开有卸载槽,所述缸套的下部设有两个环形 槽,所述环形槽内安装有密封圈。 2.根据权利要求1所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述凸台为环形 防火凸台。 3.根据权利要求1所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述卸载槽为双 槽型结构,且两槽的槽型结构均为圆弧形。 4.根据权利要求3所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述卸载槽的两 个槽宽不同。 5.根据权利要求1、2、3或4所述的一种单缸卧式柴油机湿式缸套,其特征在于:所述压 紧限位凸台沿圆周方向采用间断设置,且间断处开设圆弧形热力槽。

说明书

技术领域

本实用新型涉及一种单缸卧式柴油机湿式缸套,属于柴油机机械领域。

背景技术

小型单缸卧式柴油机目前大多使用水冷却方式,冷却效果直接影响柴油机的工作 状况和寿命,目前。作为柴油机关键零件的气缸套,承受高温、高压和高速摩擦,其工作状况 非常关键,目前应用广泛的是与冷却水直接接触的湿式缸套。所有湿式缸套采用的是顶端 设置定位凸台压紧方式进行固定,该压紧方式缸套头部凸台在装配过程中,容易在压力过 大情况下破碎,造成故障;同时,在尾部采用外圆定位,而缸套中部无支撑定位,受侧向力后 缸套易变形,柴油机排放和动力性能恶化,同时振动和噪声变大,易产生穴蚀,造成早期失 效。

发明内容

目的:为了克服现有技术的缺陷,本实用新型提供一种单缸卧式柴油机湿式缸套, 通过改变缸套定位压紧位置和方式,改变缸套安装的受力状况,既可以保持在同等刚度情 况下减轻缸套壁厚,提升冷却效果,降低重量,也可以减少缸套震动和变形,降低穴蚀和噪 声,提高缸套使用可靠性和寿命。

一种单缸卧式柴油机湿式缸套,缸套的顶部设有向外侧突出的凸台,且顶部的端 面高于机体平面,所述缸套中部设有压紧限位凸台,与机体活塞下止点时活塞顶部位置相 对应,所述压紧限位凸台一侧的下方开有卸载槽,所述缸套的下部设有两个环形槽,所述环 形槽内安装有密封圈。

优选地,所述凸台为环形防火凸台。

优选地,所述卸载槽为双槽型结构,且两槽的槽型结构均为圆弧形。

优选地,所述卸载槽的两个槽宽不同。

优选地,所述压紧限位凸台沿圆周方向采用间断设置,且间断处开设圆弧形热力 槽。

有益效果:本实用新型提供一种单缸卧式柴油机湿式缸套,将现有缸套的头尾方 式改为头中尾三段式定位,并将缸套中部设为支撑定位,使得缸套在工作中不易发生受力 变形,可以有效降低缸套的厚度,节约材料,减轻了缸套工作时的振动,降低了噪声,同时减 少了穴蚀的风险;在中部支撑点设计了应力分散槽,开设了热力槽,解决了应力集中和材料 堆积产生的副作用,保证了缸套中部的冷却效果,显著提高了湿式缸套工作可靠性和使用 寿命。

附图说明

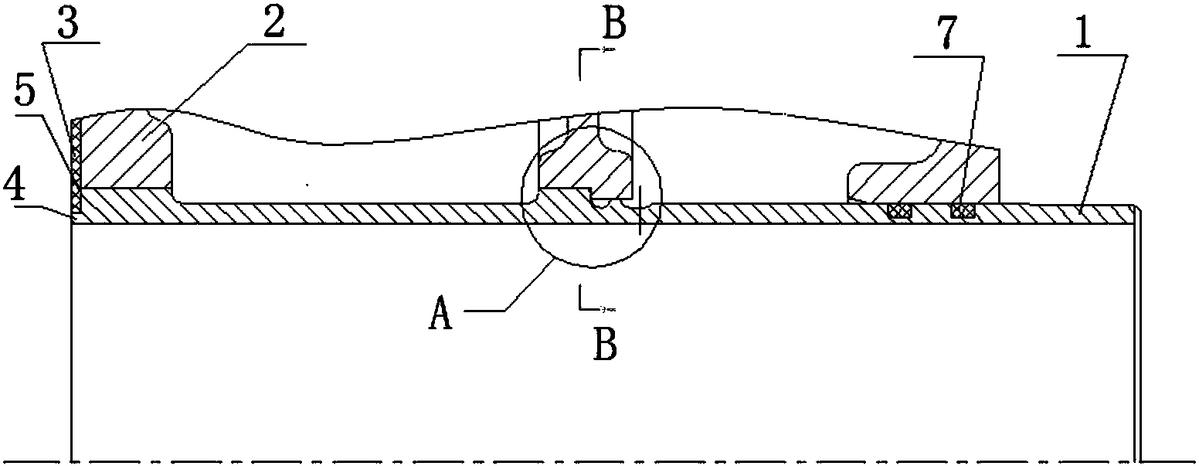

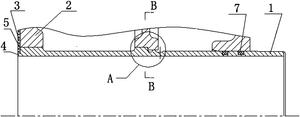

图1为本实用新型的缸套结构安装图;

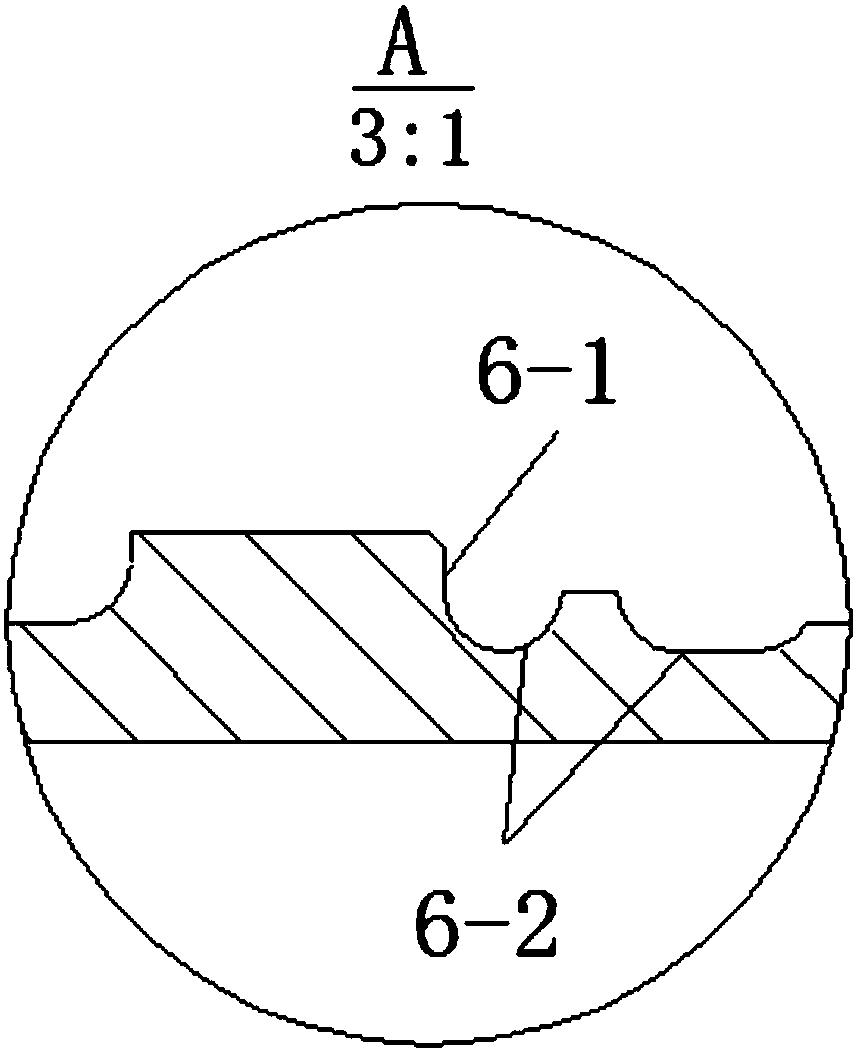

图2为本实用新型的A局部结构示意图;

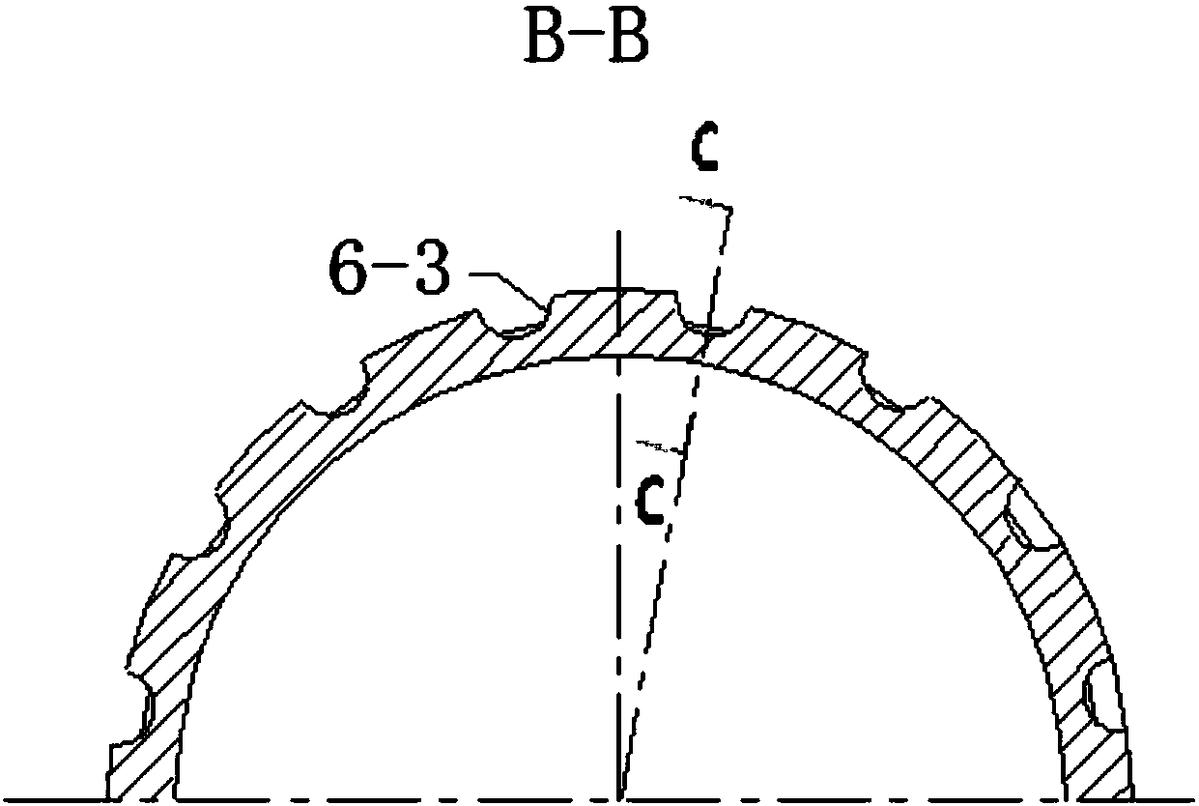

图3为本实用新型的B-B剖面示意图;

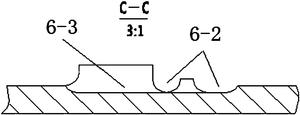

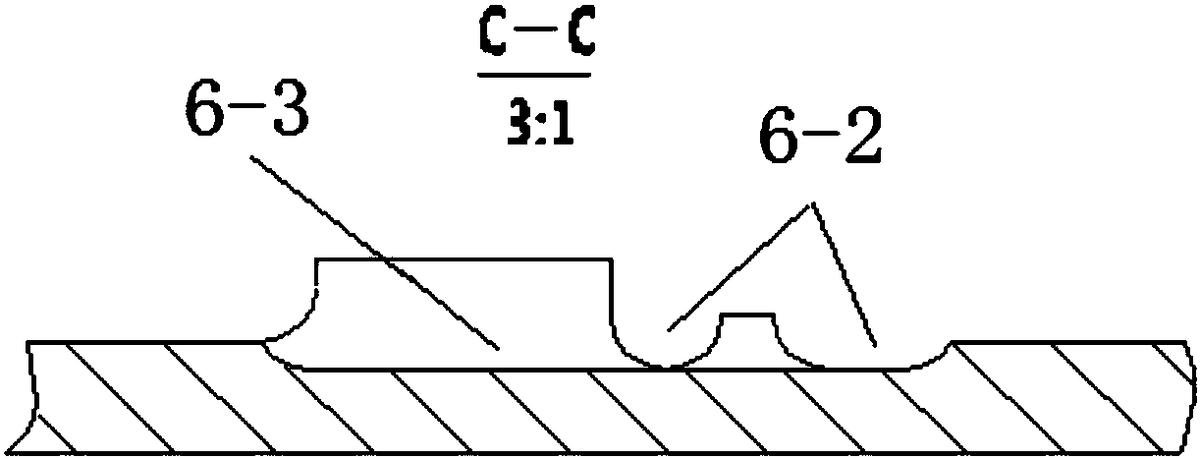

图4为本实用新型的C-C剖面示意图。

图中:缸套1、机体2、气缸垫3、凸台4、端面5、压紧限位凸台6-1、卸载槽6-2、圆弧形 热力槽6-3、环形槽7。

具体实施方式

为了使本技术领域的人员更好地理解本申请中的技术方案,下面将结合本申请实 施例中的附图,对本申请实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施 例仅仅是本申请一部分实施例,而不是全部的实施例。基于本申请中的实施例,本领域普通 技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都应当属于本申请保护 的范围。

一种单缸卧式柴油机湿式缸套,缸套1的顶部设有向外侧突出的凸台4,且顶部的 端面5高于机体平面,所述缸套1中部设有压紧限位凸台6-1,与机体活塞下止点时活塞顶部 位置相对应,所述压紧限位凸台6-1一侧的下方开有卸载槽6-2,所述缸套1的下部设有两个 环形槽7,所述环形槽7内安装有密封圈。

优选地,所述凸台4为环形防火凸台。

优选地,所述卸载槽6-2为双槽型结构,且两槽的槽型结构均为圆弧形。

优选地,所述卸载槽6-2的两个槽宽不同。

优选地,所述压紧限位凸台6-1沿圆周方向采用间断设置,且间断处开设圆弧形热 力槽。

本实用新型的设计原理如下:

如1图所示位缸套结构安装图,缸套1顶(左)端设有向外侧突出的环形防火凸台4, 阻隔高温燃气对气缸垫3的侵蚀。顶端的端面5比机体2平面略高出0.2-0.3mm,确保气缸垫3 能够压紧缸套1,实现与水腔的密封。与传统的压紧定位处位于缸套顶部不同,本实用新型 的支撑定位设置在缸套中部,缸套中部设有压紧限位凸台6-1,安装于机体2相应位置,该定 位点处于活塞下止点时活塞顶部位置。缸套的压紧限位凸台6-1下方结构采用应力分散设 计,开设卸载槽6-2,卸载槽6-2为双槽形,宽度不同,均为圆弧形,可以有效缓解压紧限位凸 台6-1处的应力集中,防止缸套1压紧后及工作过程中产生开裂现象。环形压紧凸台6-1沿圆 周方向采用间断型,间断处开设圆弧形热力槽6-3,使得缸套1受热后,抵消由于此处材料的 堆积而形成的变形不均匀,保证缸套1不失圆,同时可以实现左右机体内腔冷却水的自由流 动,保持此处良好的冷却,不致产生局部过热。下(右)部有两个环形槽7,环形槽7内安装有 密封圈。缸套采用三段支撑,顶部和中部为主要支撑,下步为辅助支撑,可以有效防止工作 时缸套变形,增加缸套强度,同时变形减少,震动变小,降低了穴蚀和噪声。
