【中国实用新型】小型织物清洗器

有权-审定授权 中国

申请号:
CN201720747542.4
专利权人:
常州机电职业技术学院
授权公告日/公开日:
2018.01.09
专利有效期:
2017.06.23-2027.06.23
技术分类:
D06:织物等的处理;洗涤;其他类不包括的柔性材料
历史运营情况:
价值度指数:
54.0分
交易方式:
转让
价格:
面议
794 0

发布人

常州机电职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720747542.4
申请日
20170623
公开/公告号
CN206858858U
公开/公告日
20180109
申请/专利权人
[常州机电职业技术学院]
发明/设计人
[徐海涛, 姜清]
主分类号
D06F23/04
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[孙彬, 芮雪萍]

摘要

本实用新型公开了一种小型织物清洗器,包括箱体、内清洗桶和外清洗桶,还包括脚踏板、底座、支撑轴、尼龙绳、橡皮筋、带轮和带轮轴,底座固定在箱体底部,脚踏板通过销轴铰接在箱体上,尼龙绳绕在带轮上,带轮外的尼龙绳由支撑轴支撑,支撑轴的两端与箱体固定连接,尼龙绳的一端与脚踏板连接,另一端与橡皮筋连接,橡皮筋的另一端与箱体固定连接,带轮轴与带轮制成一体,且带轮轴的上端穿过外清洗桶后与内清洗桶固定连接,带轮轴的下端可旋转地支承在底座上;本实用新型提供一种小型织物清洗器,它能够快速方便且有效地清洗小件织物。

法律状态

法律状态公告日 20180109
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种小型织物清洗器,包括箱体(4)、内清洗桶(6)和外清洗桶(5),其特征在于:还包 括脚踏板(1)、底座(10)、支撑轴(7)、尼龙绳(2)、橡皮筋(9)、带轮(11)和带轮轴(12),底座 (10)固定在箱体(4)底部,脚踏板(1)通过销轴(3)铰接在箱体(4)上,尼龙绳(2)绕在带轮 (11)上,带轮(11)外的尼龙绳(2)由支撑轴(7)支撑,支撑轴(7)的两端与箱体(4)固定连接, 尼龙绳(2)的一端与脚踏板(1)连接,另一端与橡皮筋(9)连接,橡皮筋(9)的另一端与箱体 (4)固定连接,带轮轴(12)与带轮(11)制成一体,且带轮轴(12)的上端穿过外清洗桶(5)后 与内清洗桶(6)固定连接,带轮轴(12)的下端可旋转地支承在底座(10)上。

2.根据权利要求1所述的小型织物清洗器,其特征在于:所述的带轮(11)外围设置有防 缠绕保护壳(8),该防缠绕保护壳(8)上设置有贯穿防缠绕保护壳(8)的导杆,导杆上设置有 与尼龙绳(2)配合的凹槽。

3.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的脚踏板(1)上设置有 与尼龙绳(2)配合的圆弧部(1.1)。

4.根据权利要求3所述的小型织物清洗器,其特征在于:所述的圆弧部(1.1)设置有圆 沟槽。

5.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的脚踏板(1)表面设置 有防滑凸点。

6.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的销轴(3)由合金材料 制成。

7.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的内清洗桶(6)内壁设 置有凸起。

8.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的外清洗桶(5)底部设 置有加强筋。

1.一种小型织物清洗器,包括箱体(4)、内清洗桶(6)和外清洗桶(5),其特征在于:还包 括脚踏板(1)、底座(10)、支撑轴(7)、尼龙绳(2)、橡皮筋(9)、带轮(11)和带轮轴(12),底座 (10)固定在箱体(4)底部,脚踏板(1)通过销轴(3)铰接在箱体(4)上,尼龙绳(2)绕在带轮 (11)上,带轮(11)外的尼龙绳(2)由支撑轴(7)支撑,支撑轴(7)的两端与箱体(4)固定连接, 尼龙绳(2)的一端与脚踏板(1)连接,另一端与橡皮筋(9)连接,橡皮筋(9)的另一端与箱体 (4)固定连接,带轮轴(12)与带轮(11)制成一体,且带轮轴(12)的上端穿过外清洗桶(5)后 与内清洗桶(6)固定连接,带轮轴(12)的下端可旋转地支承在底座(10)上。 2.根据权利要求1所述的小型织物清洗器,其特征在于:所述的带轮(11)外围设置有防 缠绕保护壳(8),该防缠绕保护壳(8)上设置有贯穿防缠绕保护壳(8)的导杆,导杆上设置有 与尼龙绳(2)配合的凹槽。 3.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的脚踏板(1)上设置有 与尼龙绳(2)配合的圆弧部(1.1)。 4.根据权利要求3所述的小型织物清洗器,其特征在于:所述的圆弧部(1.1)设置有圆 沟槽。 5.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的脚踏板(1)表面设置 有防滑凸点。 6.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的销轴(3)由合金材料 制成。 7.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的内清洗桶(6)内壁设 置有凸起。 8.根据权利要求1或2所述的小型织物清洗器,其特征在于:所述的外清洗桶(5)底部设 置有加强筋。

说明书

技术领域

本实用新型涉及一种小型织物清洗器,属于衣物清洗领域。

背景技术

目前,大学生在处理小件织物时,如手套、袜子、围巾等,没有较为快速方便的解决 办法,希望能够有一种既不浪费时间,又价格便宜的洗涤方式,这样可以免去送洗衣房的费 用。

发明内容

本实用新型所要解决的技术问题是:克服现有技术的不足,提供一种小型织物清 洗器,它能够快速方便且有效地清洗小件织物。

实现本实用新型目的的技术方案是:一种小型织物清洗器,包括箱体、内清洗桶和 外清洗桶,还包括脚踏板、底座、支撑轴、尼龙绳、橡皮筋、带轮和带轮轴,底座固定在箱体底 部,脚踏板通过销轴铰接在箱体上,尼龙绳绕在带轮上,带轮外的尼龙绳由支撑轴支撑,支 撑轴的两端与箱体固定连接,尼龙绳的一端与脚踏板连接,另一端与橡皮筋连接,橡皮筋的 另一端与箱体固定连接,带轮轴与带轮制成一体,且带轮轴的上端穿过外清洗桶后与内清 洗桶固定连接,带轮轴的下端可旋转地支承在底座上。

进一步,所述的带轮外围设置有防缠绕保护壳,该防缠绕保护壳上设置有贯穿防 缠绕保护壳的导杆,导杆上设置有与尼龙绳配合的凹槽。

进一步,所述的脚踏板上设置有与尼龙绳配合的圆弧部。

进一步,所述的圆弧部设置有圆沟槽。

进一步,所述的脚踏板表面设置有防滑凸点。

进一步,所述的销轴由合金材料制成。

进一步,所述的内清洗桶内壁设置有凸起。

进一步,所述的外清洗桶底部设置有加强筋。

采用了上述技术方案,本实用新型采用独特的分体式清洗桶设计,能够使其在转 动时产生手洗时的揉搓效果,达到保护织物和高效清洗的目的;尼龙绳缠绕带轮旋转,尼龙 绳在坚韧耐用的前提下,同时具有较高的摩擦力带动带轮旋转并产生足够的旋转力,脚踏 板在使用中方便省力并且具有人性化,在刷牙、化妆、看书等空余时间即可踩动脚踏板带动 带轮轴旋转开始清洗工作,节省时间也省力省心;在设计中也在外清洗桶底部加装出水管, 当清洗织物完成时即可轻轻拨开止水阀再踩动脚踏板使其进入了甩干状态,从而达到一机 两用,兼具洗涤和甩干,适用于各类人群使用,各年龄段都可以快速操作该物品,该实用新 型机械零件结构简易,能够做到不易损坏,坚固耐用。

附图说明

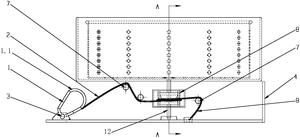

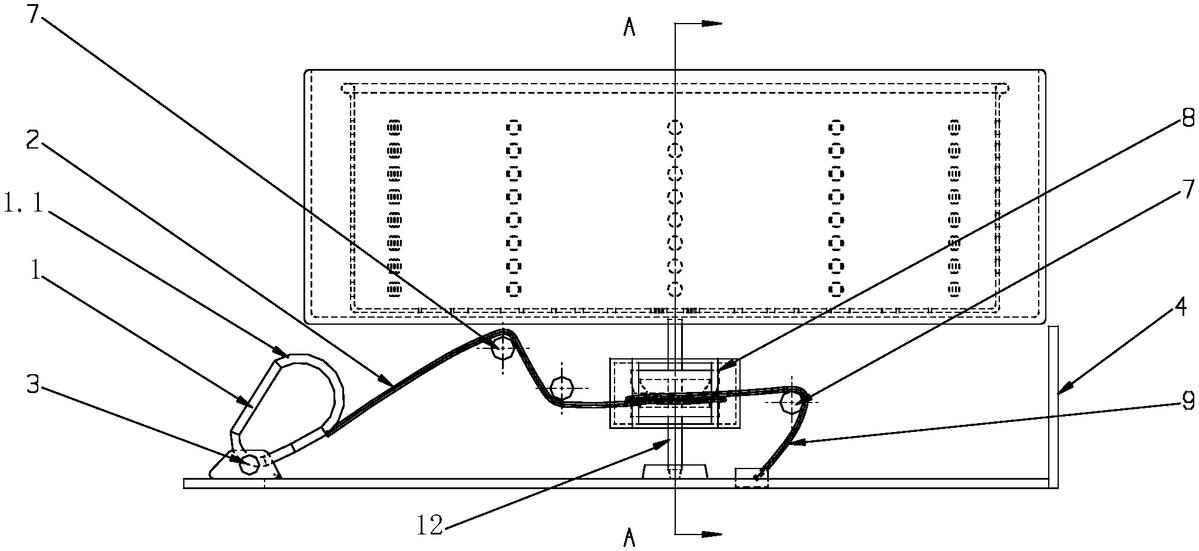

图1为本实用新型的小型织物清洗器的结构示意图;

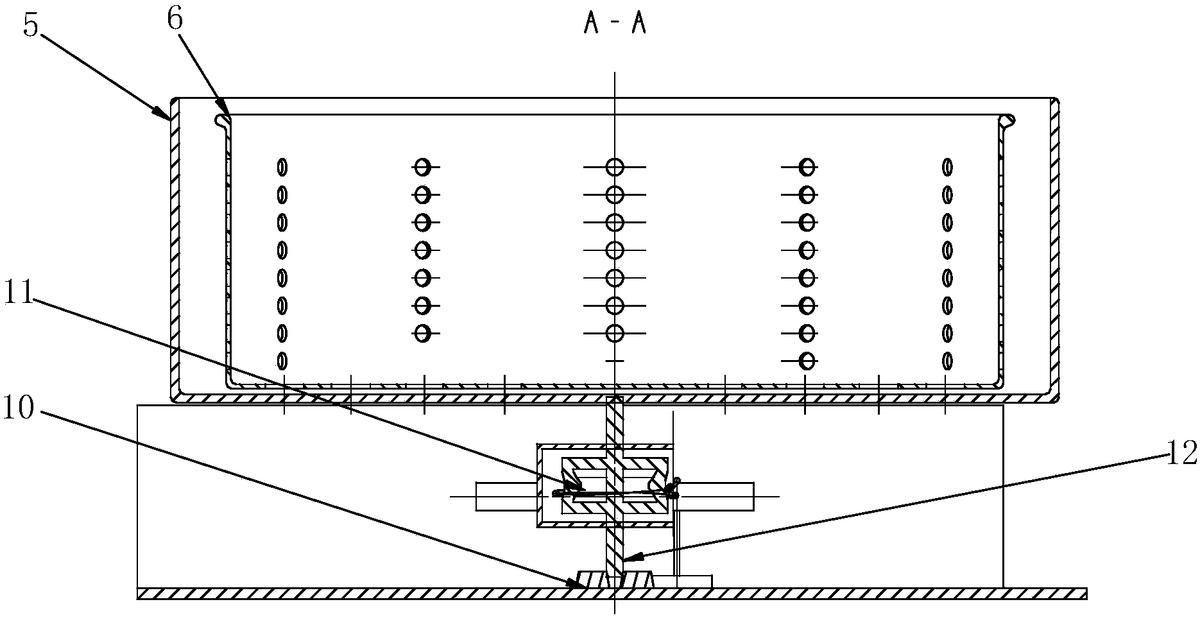

图2为图1的A-A剖视图。

图中:1、脚踏板,2、尼龙绳,3、销轴,4、箱体,5、外清洗桶,6、内清洗桶,7、支撑轴, 8、防缠绕保护壳,9、橡皮筋,10、底座,11、带轮,12、带轮轴,1.1、圆弧部。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解,下面根据具体实施例并结合附 图,对本实用新型作进一步详细的说明。

如图1、2所示,一种小型织物清洗器,包括箱体4、内清洗桶6和外清洗桶5,还包括 脚踏板1、底座10、支撑轴7、尼龙绳2、橡皮筋9、带轮11和带轮轴12,底座10固定在箱体4底 部,脚踏板1通过销轴3铰接在箱体4上,尼龙绳2绕在带轮11上,带轮11外的尼龙绳2由支撑 轴7支撑,支撑轴7的两端与箱体4固定连接,尼龙绳2的一端与脚踏板1连接,另一端与橡皮 筋9连接,橡皮筋9的另一端与箱体4固定连接,带轮轴12与带轮11制成一体,且带轮轴12的 上端穿过外清洗桶5后与内清洗桶6固定连接,带轮轴12的下端可旋转地支承在底座10上。

如图1、2所示,所述的带轮11外围设置有防缠绕保护壳8,该防缠绕保护壳8上设置 上有贯穿防缠绕保护壳8的导杆,导杆设置有与尼龙绳2配合的凹槽。

如图1所示,所述的脚踏板1上设置有与尼龙绳2配合的圆弧部1.1。该圆弧部1.1可 以使尼龙绳2与脚踏板1配合顺畅。

如图1所示,所述的圆弧部1.1设置有圆沟槽。圆沟槽便于尼龙绳2的附着和拉动。

如图1所示,所述的脚踏板1表面设置有防滑凸点。防滑凸点可以起到防滑作用。

如图1所示,所述的销轴3由合金材料制成。

如图2所示,所述的内清洗桶6内壁设置有凸起。使清洗作用更加有效快速。

如图2所示,所述的外清洗桶5底部设置有加强筋。加强筋可以提升外清洗桶5的强 度,同时提高外清洗桶5使用寿命。

本实用新型的工作原理如下:

使用时脚踩脚踏板1,脚踏板1位于箱体4外部,采用塑料制成的塑件,以销轴3为支 点转动,脚踏板1的圆弧部1.1有圆沟槽便于尼龙绳2的附着和拉动,圆弧部1.1的外表面也 在短距离内加长了尼龙绳2拉动的距离,出于成本考虑脚踏板1表面无需增加橡胶等防滑材 料,只需在脚踏板1的上表面增加凸点防滑,尼龙绳2在箱体4内由横贯箱体4的带轮轴12导 向,带轮轴12上有圆角凹槽便于导向,同时为了防止尼龙绳2在高速来回运动时的摆动,在 尼龙绳2外部套有圆管能够更好防止滑动;尼龙绳2被拉动使带轮11发生转动,带动带轮轴 12转动使内清洗桶6进行旋转搓洗而外清洗桶5保持不动并起到蓄水作用。

以上所述的具体实施例,对本实用新型的目的、技术方案和有益效果进行了进一 步详细说明,所应理解的是,以上所述仅为本实用新型的具体实施例而已,并不用于限制本 实用新型,凡在本实用新型的精神和原则之内,所做的任何修改、等同替换、改进等,均应包 含在本实用新型的保护范围之内。
