本实用新型涉及一种移动电源的技术领域，尤其涉及一种可防尘的移动电源。

现有的移动电源用于显示充电信息的显示屏通常没有设置保护套，这样就出现显 示屏周边漏光、灰尘容易进入到显示屏内部等不良现象，且没有防震动以及在摔落时进行 保护的结构设置。因此，现有的移动电源的显示屏存在使用不良，效果不好的问题。

本实用新型所要解决的技术问题是如何提供一种移动电源，可以有效防止显示屏 周围漏光，并起到防尘、防震和防摔的效果。

本实用新型解决上述技术问题的技术方案如下：

一种可防尘的移动电源，包括壳体、储电电芯、控制主板、显示屏以及防护装置，所 述壳体内部中空，所述储电电芯、所述控制主板设于所述壳体内，并相互电连接；所述显示 屏设于所述壳体的外侧面上，并与所述控制主板电连接；所述防护装置套设于所述显示屏 上，并露出所述显示屏的显示面；所述壳体外侧面上还设有充电端口和输出端口，所述充电 端口和所述输出端口分别与所述控制主板电连接。

与现有技术相比，本实用新型的有益效果是：本实用新型产品在显示屏上设置有 防护装置，并将显示屏的显示面露出，这样就能通过防护装置对显示屏起到防尘、防震以及 防摔的效果，并且能有效防止显示屏周边漏光。

在上述技术方案的基础上，本实用新型还可以做如下改进：

进一步地，所述防护装置从所述显示屏靠接所述壳体的一侧套接到所述显示屏 上，并将所述显示屏的周边包裹，露出所述显示屏的显示面。

采用上述进一步方案的有益效果是：防止显示屏周边漏光的效果更好。

进一步地，所述显示屏和所述防护装置的形状为方形，所述防护装置套设于所述 显示屏上，并将所述显示屏的四个边的边缘包裹。

采用上述进一步方案的有益效果是：方便显示屏的设置以及便于使用者观察显示 屏上的显示信息。

进一步地，所述壳体包括第一壳体和第二壳体，所述第一壳体与所述第二壳体相 互拼接，所述防护装置套接到所述显示屏上，并卡接到所述第一壳体与所述第二壳体的拼 接处。

采用上述进一步方案的有益效果是：使得壳体的设置更加方便，以及便于显示屏 套接防护装置后的卡接固定。

进一步地，所述第一壳体从与所述第二壳体的拼接处向远离所述第二壳体的方向 凹陷形成有第一卡槽；所述第二壳体从与所述第一壳体的拼接处向远离所述第一壳体的方 向凹陷形成有第二卡槽；所述第一卡槽与所述第二卡槽的位置对应；所述防护装置套接到 所述显示屏上，并卡接到所述第一卡槽和所述第二卡槽内。

采用上述进一步方案的有益效果是：通过在第一壳体上设置第一卡槽，第二壳体 上设置第二卡槽，便于显示屏套接防护装置后的卡接固定。

进一步地，所述防护装置为硅胶保护套。

采用上述进一步方案的有益效果是：防震动、防摔损的效果更佳。

进一步地，所述壳体呈长条形。

采用上述进一步方案的有益效果是：方便使用者手拿使用。

进一步地，所述储电电芯为锂电芯。

采用上述进一步方案的有益效果是：储电和供电效果更好。

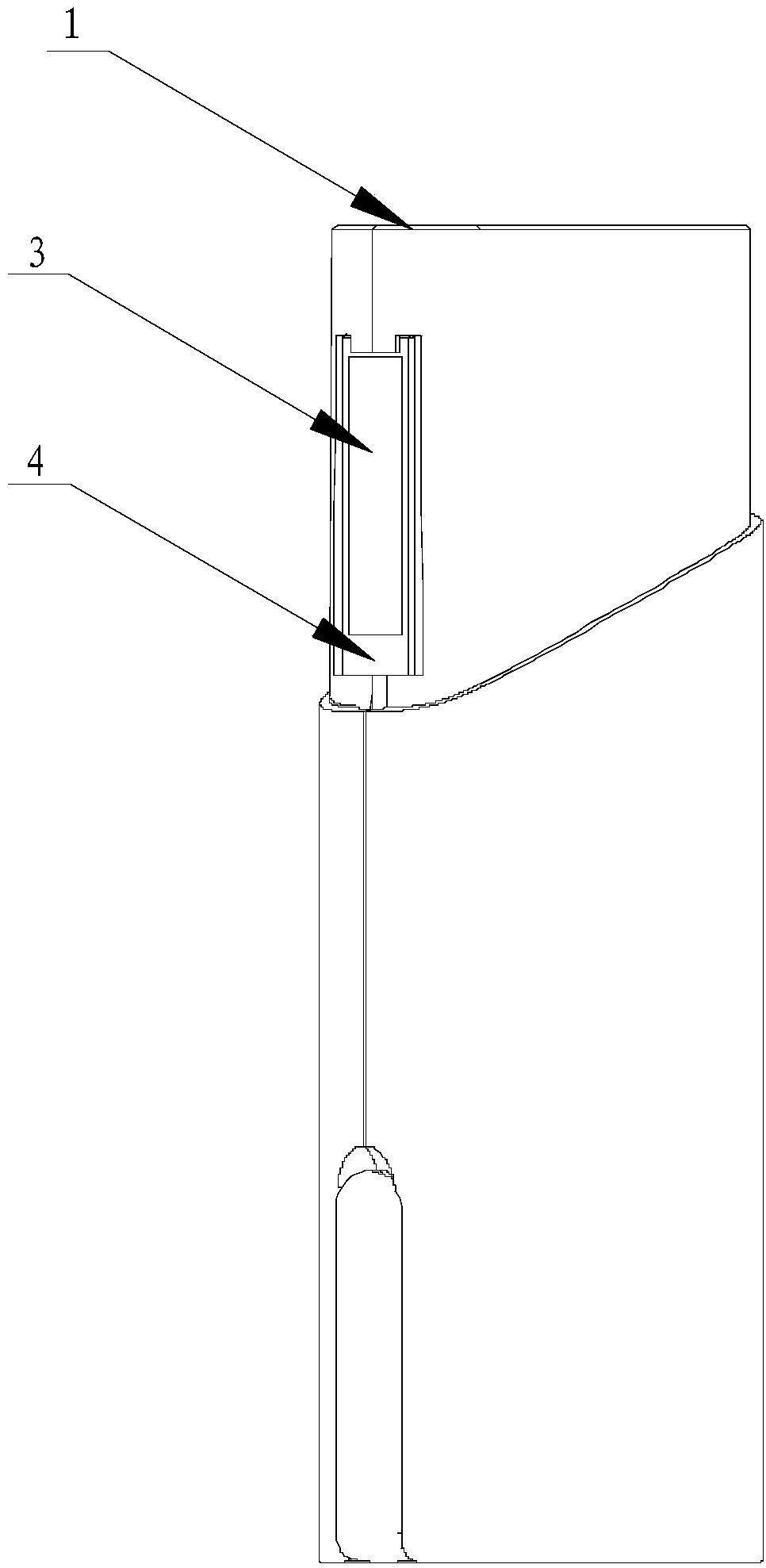

图1为本实用新型产品优选的结构示意图；

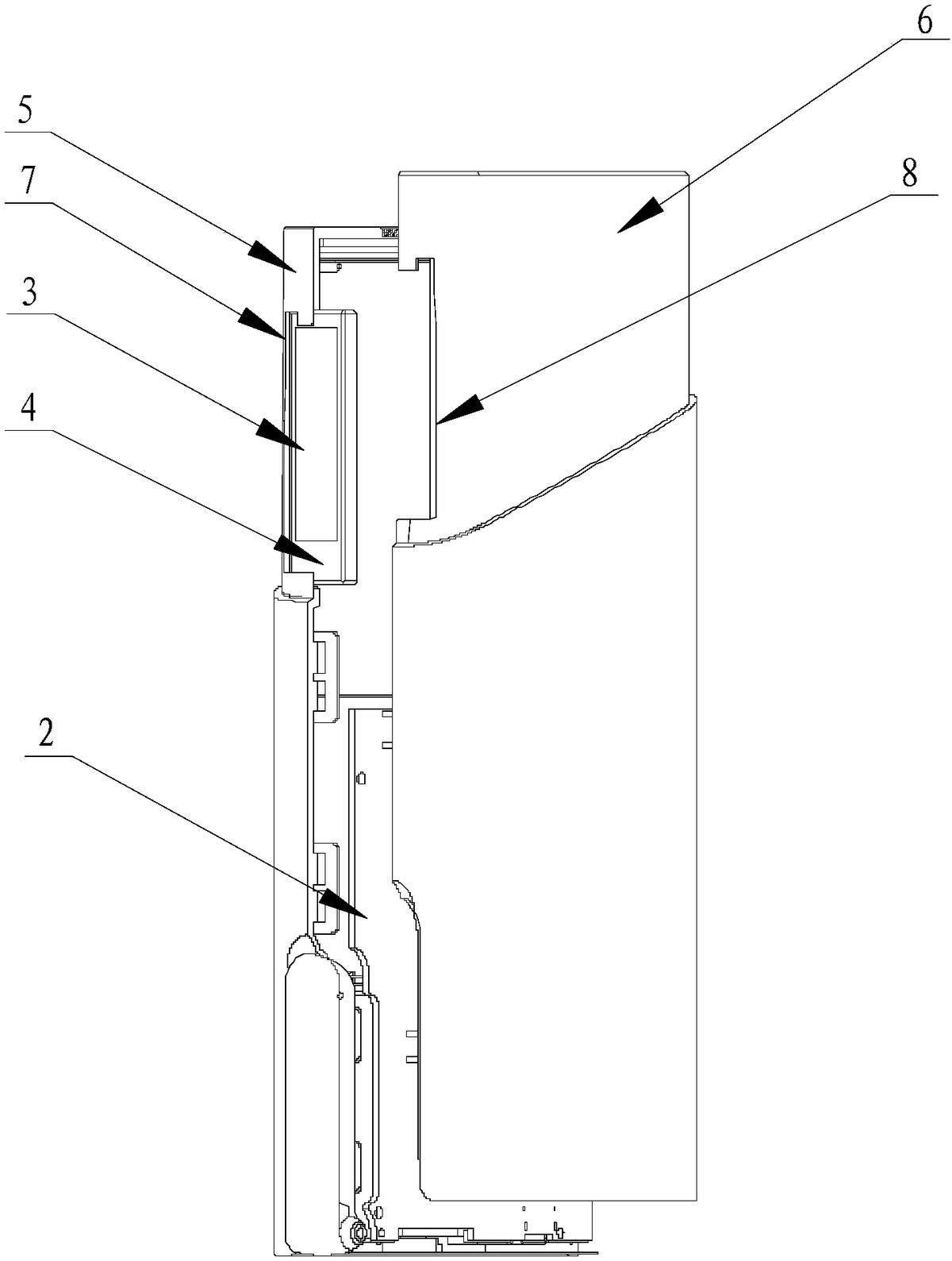

图2为本实用新型产品优选结构的分解示意图。

附图中，各标号所代表的部件列表如下：

1、壳体，2、控制主板，3、显示屏，4、防护装置，5、第一壳体，6、第二壳体，7、第一卡 槽，8、第二卡槽。

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用 新型，并非用于限定本实用新型的范围。

如图1所示，一种可防尘的移动电源，包括壳体1、储电电芯、控制主板2、显示屏3以 及防护装置4，所述壳体1内部中空，所述储电电芯、所述控制主板2设于所述壳体1内，并相 互电连接；所述显示屏3设于所述壳体1的外侧面上，并与所述控制主板2电连接；所述防护 装置4套设于所述显示屏3上，并露出所述显示屏3的显示面；所述壳体1外侧面上还设有充 电端口和输出端口，所述充电端口和所述输出端口分别与所述控制主板2电连接。本实用新 型产品在显示屏3上设置有防护装置4，并将显示屏3的显示面露出，这样就能通过防护装置 4对显示屏3起到防尘、防震以及防摔的效果，并且能有效防止显示屏3周边漏光。

为了使防止显示屏3周边漏光的效果更好，所述防护装置4从所述显示屏3靠接所 述壳体1的一侧套接到所述显示屏3上，并将所述显示屏3的周边包裹，露出所述显示屏3的 显示面。

优选地，所述显示屏3和所述防护装置4的形状为方形，所述防护装置4套设于所述 显示屏3上，并将所述显示屏3的四个边的边缘包裹。这样方便显示屏3的设置以及便于使用 者观察显示屏3上的显示信息。

如图2所示，在本实用新型一优选实施例中，所述壳体1包括第一壳体5和第二壳体 6，所述第一壳体5与所述第二壳体6相互拼接，所述防护装置4套接到所述显示屏3上，并卡 接到所述第一壳体5与所述第二壳体6的拼接处。可以使得壳体1的设置更加方便，以及便于 显示屏3套接防护装置4后的卡接固定。

优选地，所述第一壳体5从与所述第二壳体6的拼接处向远离所述第二壳体6的方 向凹陷形成有第一卡槽7；所述第二壳体6从与所述第一壳体5的拼接处向远离所述第一壳 体5的方向凹陷形成有第二卡槽8；所述第一卡槽7与所述第二卡槽8的位置对应；所述防护 装置4套接到所述显示屏3上，并卡接到所述第一卡槽7和所述第二卡槽8内。通过在第一壳 体5上设置第一卡槽7，第二壳体6上设置第二卡槽8，便于显示屏3套接防护装置4后的卡接 固定。

在本实用新型一较佳实施例中，所述防护装置4为硅胶保护套，可以使得本产品的 防震动、防摔损的效果更佳。考虑到方便使用者手拿使用，所述壳体1呈长条形。

优选地，所述储电电芯为锂电芯，储电和供电效果更好。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用 新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保 护范围之内。
