本实用新型涉及一种电源的技术领域，尤其涉及一种移动电源。

现有移动电源的壳体都是通过铜螺钉进行固定，这样就存在一些问题，铜螺钉拧 入壳体内时，会接触到壳体内的储电电芯，造成漏电或者短路等不良现象，会损坏移动电 源。

本实用新型所要解决的技术问题是如何提供一种移动电源，可以使得固定螺钉不 会造成储电电芯漏电或短路。

本实用新型解决上述技术问题的技术方案如下：

一种移动电源，包括第一壳体、第二壳体、第三壳体、软胶垫、储电电芯、控制主板 以及固定螺母，所述第一壳体与所述第二壳体相互拼接固定，并形成内部中空结构；所述第 三壳体套设于所述第一壳体和所述第二壳体的一端上，并通过所述固定螺母固定；所述储 电电芯和所述控制主板设于所述第一壳体和所述第二壳体的内部，并相互电连接；所述软 胶垫设于所述第一壳体和所述第二壳体的内部，并与所述固定螺母的末端抵接；所述第一 壳体和所述第二壳体的外侧面上还设有充电端口和输出端口，所述充电端口和所述输出端 口分别与所述控制主板电连接。

与现有技术相比，本实用新型的有益效果是：本实用新型产品通过在壳体内设置 软胶垫，并与固定螺母的端部抵接，能有效防止固定螺母与壳体的内部储电电芯相接触，造 成漏电或者短路等不良现象，损坏移动电源。另外，软胶垫可以在移动电源掉落时，能起到 很好的缓冲作用。

在上述技术方案的基础上，本实用新型还可以做如下改进：

进一步地，所述固定螺母设有多个，并将所述第三壳体分别固定到所述第一壳体 和所述第二壳体上。

采用上述进一步方案的有益效果是：第三壳体与第一壳体、第二壳体固定更加稳 定。

进一步地，多个所述固定螺母分两排设置，一排所述固定螺母将所述第三壳体与 所述第一壳体固定连接，另一排所述固定螺母将所述第三壳体与所述第二壳体固定连接。

采用上述进一步方案的有益效果是：第三壳体与第一壳体、第二壳体固定更加稳 定。

进一步地，所述软胶垫设有两个，一个所述软胶垫设于所述第一壳体内，并与所述 第一壳体上的所述固定螺母的末端抵接，另一个所述软胶垫设于所述第二壳体内，并与所 述第二壳体上的所述固定螺母的末端抵接。

采用上述进一步方案的有益效果是：可以使得软胶垫设置更加方便，并且能有效 的与第一壳体、第二壳体内的固定螺母位置对应，绝缘和缓冲效果更好。

进一步地，所述第一壳体和所述第二壳体为长条形。

采用上述进一步方案的有益效果是：方便使用者手拿使用。

进一步地，所述第三壳体为内部中空且一端开口状，所述第三壳体由其开口端套 设于所述第一壳体和所述第二壳体的一端上。

采用上述进一步方案的有益效果是：方便第三壳体套设于第一壳体和第二壳体 上。

进一步地，所述软胶垫为硅胶垫。

采用上述进一步方案的有益效果是：绝缘、缓冲的效果更好。

进一步地，所述储电电芯为锂电芯。

采用上述进一步方案的有益效果是：储电和供电效果更好。

进一步地，所述固定螺母为铜螺母。

采用上述进一步方案的有益效果是：防止生锈。

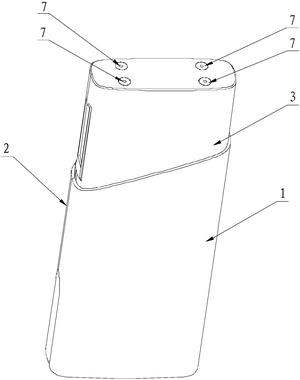

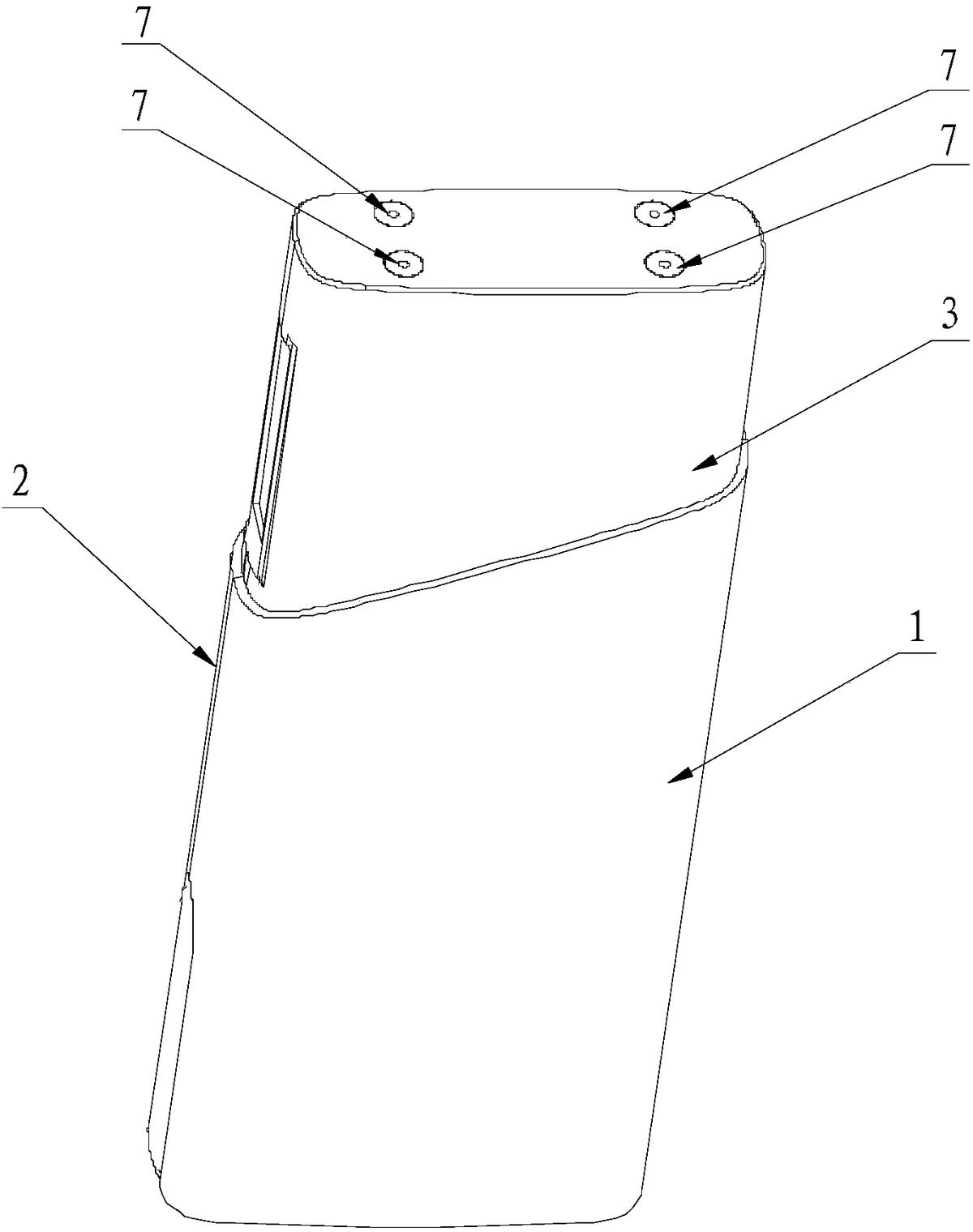

图1为本实用新型优选结构的示意图；

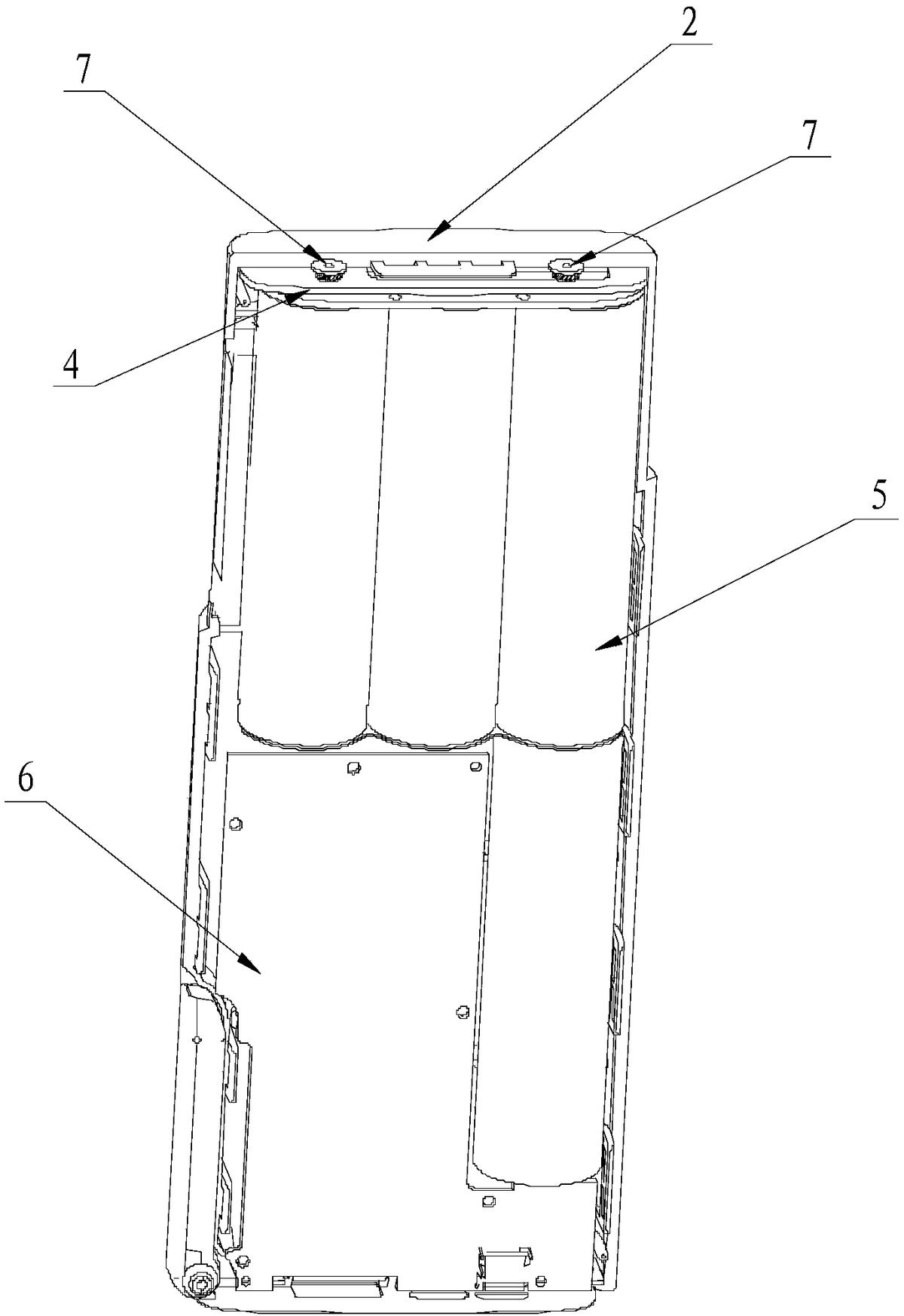

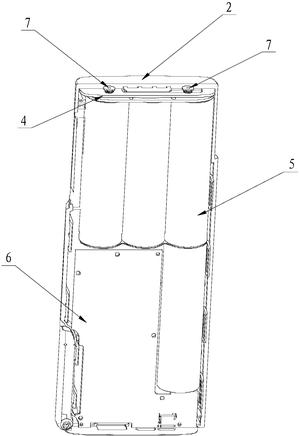

图2为本实用新型优选实施例的内部结构示意图。

附图中，各标号所代表的部件列表如下：

1、第一壳体，2、第二壳体，3、第三壳体，4、软胶垫，5、储电电芯，6、控制主板，7、固 定螺母。

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用 新型，并非用于限定本实用新型的范围。

如图1、2所示，一种移动电源，包括第一壳体1、第二壳体2、第三壳体3、软胶垫4、储 电电芯5、控制主板6以及固定螺母7，所述第一壳体1与所述第二壳体2相互拼接固定，并形 成内部中空结构；所述第三壳体3套设于所述第一壳体1和所述第二壳体2的一端上，并通过 所述固定螺母7固定；所述储电电芯5和所述控制主板6设于所述第一壳体1和所述第二壳体 2的内部，并相互电连接；所述软胶垫4设于所述第一壳体1和所述第二壳体2的内部，并与所 述固定螺母7的末端抵接；所述第一壳体1和所述第二壳体2的外侧面上还设有充电端口和 输出端口，所述充电端口和所述输出端口分别与所述控制主板6电连接。本实用新型产品通 过在第一壳体1、第二壳体2内设置软胶垫4，并与固定螺母7的端部抵接，能有效防止固定螺 母7与第一壳体1、第二壳体2的内部储电电芯5相接触，造成漏电或者短路等不良现象，损坏 移动电源。另外，软胶垫4可以在移动电源掉落时，能起到很好的缓冲作用。

在本实用新型一优选实施例中，为了使得第三壳体3与第一壳体1、第二壳体2固定 更加稳定。所述固定螺母7设有多个，并将所述第三壳体3分别固定到所述第一壳体1和所述 第二壳体2上。优选地，多个所述固定螺母7分两排设置，一排所述固定螺母7将所述第三壳 体3与所述第一壳体1固定连接，另一排所述固定螺母7将所述第三壳体3与所述第二壳体2 固定连接。具体地，可以在第一壳体1的位置设置两颗固定螺母7，在第二壳体2的位置设置 两颗固定螺母7，通过这种结构将第三壳体3的固定设置到第一壳体1、第二壳体2上。

在本实用新型另一优选实施例中，所述软胶垫4设有两个，一个所述软胶垫4设于 所述第一壳体1内，并与所述第一壳体1上的所述固定螺母7的末端抵接，另一个所述软胶垫 4设于所述第二壳体2内，并与所述第二壳体2上的所述固定螺母7的末端抵接。可以使得软 胶垫4设置更加方便，并且能有效的与第一壳体1、第二壳体2内的固定螺母7位置对应，绝缘 和缓冲效果更好。

优选地，所述第一壳体1和所述第二壳体2可以设置为长条形，方便使用者手拿使 用。

为了方便第三壳体3套设于第一壳体1和第二壳体2上，所述第三壳体3为内部中空 且一端开口状，所述第三壳体3由其开口端套设于所述第一壳体1和所述第二壳体2的一端 上。

优选地，所述软胶垫4为硅胶垫，绝缘、缓冲的效果更好。所述储电电芯5为锂电芯， 储电和供电效果更好。所述固定螺母7为铜螺母，防止生锈。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用 新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保 护范围之内。
