【中国实用新型】一种无线传输U盘

有权-审定授权 中国

申请号:
CN201720279264.4
专利权人:
郭栋
授权公告日/公开日:
2017.12.05
专利有效期:
2017.03.21-2027.03.21
技术分类:
G06:计算;推算;计数
历史运营情况:
价值度指数:
50.0分
交易方式:
转让
价格:
¥1000.00
76 0

发布人

郭栋

联系人郭栋

13047917726
zeyutwo
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720279264.4
申请日
20170321
公开/公告号
CN206711126U
公开/公告日
20171205
申请/专利权人
[郭栋]
发明/设计人
[邹凤, 于佳宁, 张培, 李果, 丁嘉凯, 郭栋, 杨青]
主分类号
G06K19/077
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,江西(36)
颁证日
G06T1/00
代理人
[陈波]

摘要

本实用新型公开了一种无线传输U盘,包括下壳和上壳,所述下壳内侧嵌有导向柱,所述下壳侧边设有与上壳相匹配的卡槽,所述上壳一侧设有与卡槽相匹配的卡扣,所述下壳内部嵌有主板,所述主板一端焊接有连接头,所述下壳和上壳一端设有与连接头相匹配的凹槽,所述主板中间位置嵌有电池,所述主板电性连接于电池,所述主板一端连接有指示灯,所述指示灯一侧设有灯罩连接孔,所述灯罩连接孔贯穿连接于主板,所述下壳一端连接有与灯罩连接孔相匹配的灯罩,本实用新型结构简单,易于安装使用,使用时比原始U盘多加的功能为,通过蓝牙模块或WIFI模块,可以将U盘中的数据传送到手机,iPad等移动设备上,免插传输调用U盘数据,可以增大使用范围。

法律状态

法律状态公告日 20171205
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(6

独立权利要求数量(1

1.一种无线传输U盘,包括下壳(1)和上壳(2),其特征在于:所述下壳(1)内侧嵌有导向 柱(3),所述下壳(1)侧边设有与上壳(2)相匹配的卡槽(4),所述上壳(2)一侧设有与卡槽 (4)相匹配的卡扣(5),所述下壳(1)内部嵌有主板(6),所述主板(6)一端焊接有连接头(7), 所述下壳(1)和上壳(2)一端设有与连接头(7)相匹配的凹槽(8),所述主板(6)中间位置嵌 有电池(9),所述主板(6)电性连接于电池(9),所述主板(6)一端连接有指示灯(10),所述指 示灯(10)一侧设有灯罩连接孔(11),所述灯罩连接孔(11)贯穿连接于主板(6),所述下壳 (1)一端连接有与灯罩连接孔(11)相匹配的灯罩(12)。

2.根据权利要求1所述的一种无线传输U盘,其特征在于:所述灯罩(12)下端设有连接 柱(13),所述灯罩(12)通过双面胶连接于主板(6)。

3.根据权利要求1所述的一种无线传输U盘,其特征在于:所述主板(6)包括电源模块 (14)、数据存储模块(15)、数据处理模块(16)、蓝牙模块(17)和WIFI模块(18),所述电源模 块(14)电性连接于电池(9)。

4.根据权利要求3所述的一种无线传输U盘,其特征在于:所述电源模块(14)、数据存储 模块(15)、蓝牙模块(17)和WIFI模块(18)均通过主板(6)的电路连通于数据处理模块(16)。

5.根据权利要求4所述的一种无线传输U盘,其特征在于:所述主板(6)一侧连接有开关 (19),所述开关(19)分别电性连接于蓝牙模块(17)和WIFI模块(18)。

6.根据权利要求5所述的一种无线传输U盘,其特征在于:所述下壳(1)一侧设有与开关 (19)相匹配的按键口(20),所述按键口(20)内侧粘贴有橡胶垫(21)。

1.一种无线传输U盘,包括下壳(1)和上壳(2),其特征在于:所述下壳(1)内侧嵌有导向 柱(3),所述下壳(1)侧边设有与上壳(2)相匹配的卡槽(4),所述上壳(2)一侧设有与卡槽 (4)相匹配的卡扣(5),所述下壳(1)内部嵌有主板(6),所述主板(6)一端焊接有连接头(7), 所述下壳(1)和上壳(2)一端设有与连接头(7)相匹配的凹槽(8),所述主板(6)中间位置嵌 有电池(9),所述主板(6)电性连接于电池(9),所述主板(6)一端连接有指示灯(10),所述指 示灯(10)一侧设有灯罩连接孔(11),所述灯罩连接孔(11)贯穿连接于主板(6),所述下壳 (1)一端连接有与灯罩连接孔(11)相匹配的灯罩(12)。 2.根据权利要求1所述的一种无线传输U盘,其特征在于:所述灯罩(12)下端设有连接 柱(13),所述灯罩(12)通过双面胶连接于主板(6)。 3.根据权利要求1所述的一种无线传输U盘,其特征在于:所述主板(6)包括电源模块 (14)、数据存储模块(15)、数据处理模块(16)、蓝牙模块(17)和WIFI模块(18),所述电源模 块(14)电性连接于电池(9)。 4.根据权利要求3所述的一种无线传输U盘,其特征在于:所述电源模块(14)、数据存储 模块(15)、蓝牙模块(17)和WIFI模块(18)均通过主板(6)的电路连通于数据处理模块(16)。 5.根据权利要求4所述的一种无线传输U盘,其特征在于:所述主板(6)一侧连接有开关 (19),所述开关(19)分别电性连接于蓝牙模块(17)和WIFI模块(18)。 6.根据权利要求5所述的一种无线传输U盘,其特征在于:所述下壳(1)一侧设有与开关 (19)相匹配的按键口(20),所述按键口(20)内侧粘贴有橡胶垫(21)。

说明书

技术领域

本实用新型涉及U盘技术领域,具体为一种无线传输U盘。

背景技术

U盘,全称USB闪存盘,它是一种使用USB接口的无需物理驱动器的微型高容量移动 存储产品,通过USB接口与电脑连接,实现即插即用。U盘的称呼最早来源于朗科科技生产的 一种新型存储设备,名曰“优盘”,使用USB接口进行连接。U盘连接到电脑的USB接口后,U盘 的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册,而不能再 称之为“优盘”,而改称谐音的“U盘”。后来,U盘这个称呼因其简单易记而因而广为人知,是 移动存储设备之一。现在市面上出现了许多支持多种端口的U盘,即三通U盘。

现有的U盘只能在电脑或是特定的移动终端上使用,当手机等设备需要传输数据 时,必须借助电脑才能实现,较为麻烦。

发明内容

本实用新型的目的在于提供一种无线传输U盘,以解决上述背景技术中提出的问 题。

为实现上述目的,本实用新型提供如下技术方案:一种无线传输U盘,包括下壳和 上壳,所述下壳内侧嵌有导向柱,所述下壳侧边设有与上壳相匹配的卡槽,所述上壳一侧设 有与卡槽相匹配的卡扣,所述下壳内部嵌有主板,所述主板一端焊接有连接头,所述下壳和 上壳一端设有与连接头相匹配的凹槽,所述主板中间位置嵌有电池,所述主板电性连接于 电池,所述主板一端连接有指示灯,所述指示灯一侧设有灯罩连接孔,所述灯罩连接孔贯穿 连接于主板,所述下壳一端连接有与灯罩连接孔相匹配的灯罩。

优选的,所述灯罩下端设有连接柱,所述灯罩通过双面胶连接于主板。

优选的,所述主板包括电源模块、数据存储模块、数据处理模块、蓝牙模块和WIFI 模块,所述电源模块电性连接于电池。

优选的,所述电源模块、数据存储模块、蓝牙模块和WIFI模块均通过主板的电路连 通于数据处理模块。

优选的,所述主板一侧连接有开关,所述开关分别电性连接于蓝牙模块和WIFI模 块。

优选的,所述下壳一侧设有与开关相匹配的按键口,所述按键口内侧粘贴有橡胶 垫。

与现有技术相比,本实用新型的有益效果是:本实用新型结构简单,易于安装使 用,使用时比原始U盘多加的功能为,通过蓝牙模块或是WIFI模块,可以将U盘中的数据免插 传输手机,iPad等移动设备上,可以增大使用范围,改变了传统U盘只能在电脑或是特定的 终端上使用的图鉴。

附图说明

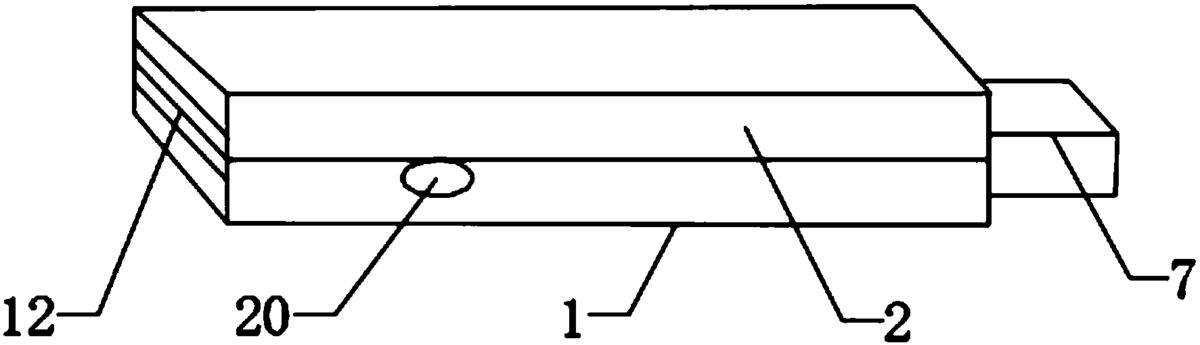

图1为本实用新型结构示意图;

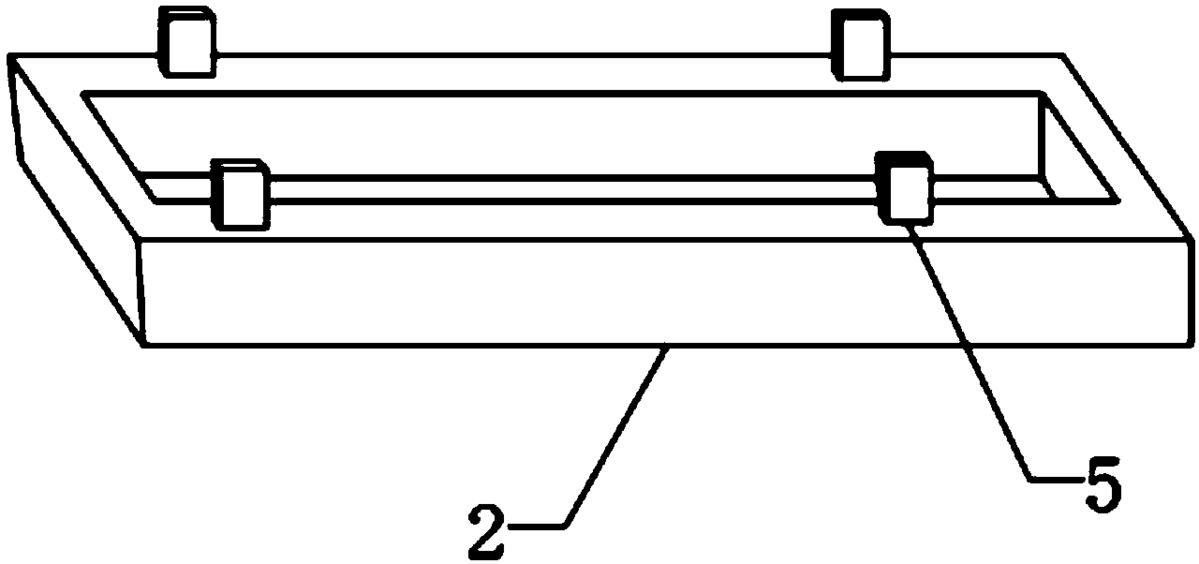

图2为本实用新型上壳结构示意图;

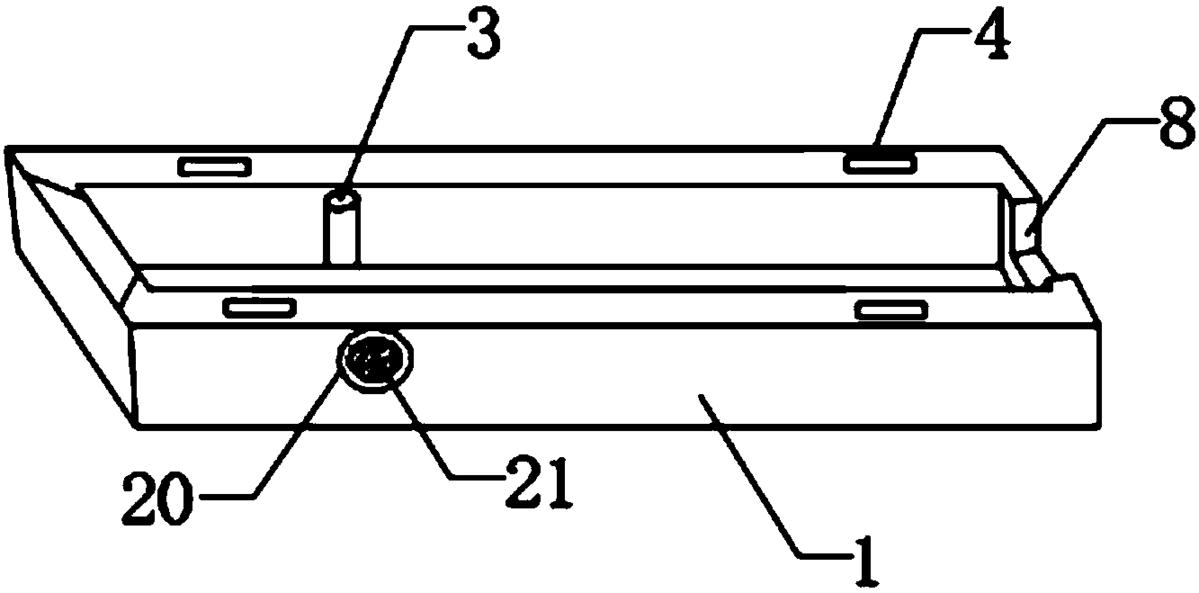

图3为本实用新型下壳结构示意图;

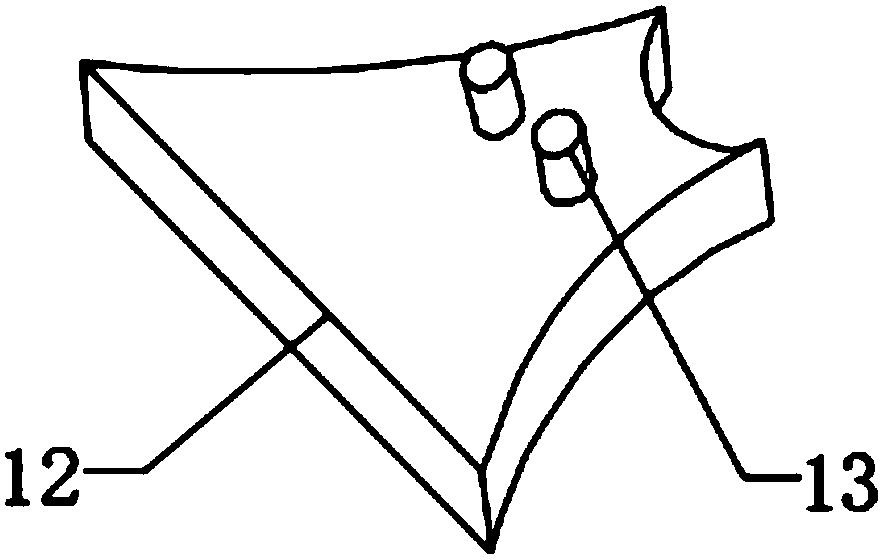

图4为本实用新型灯罩结构示意图;

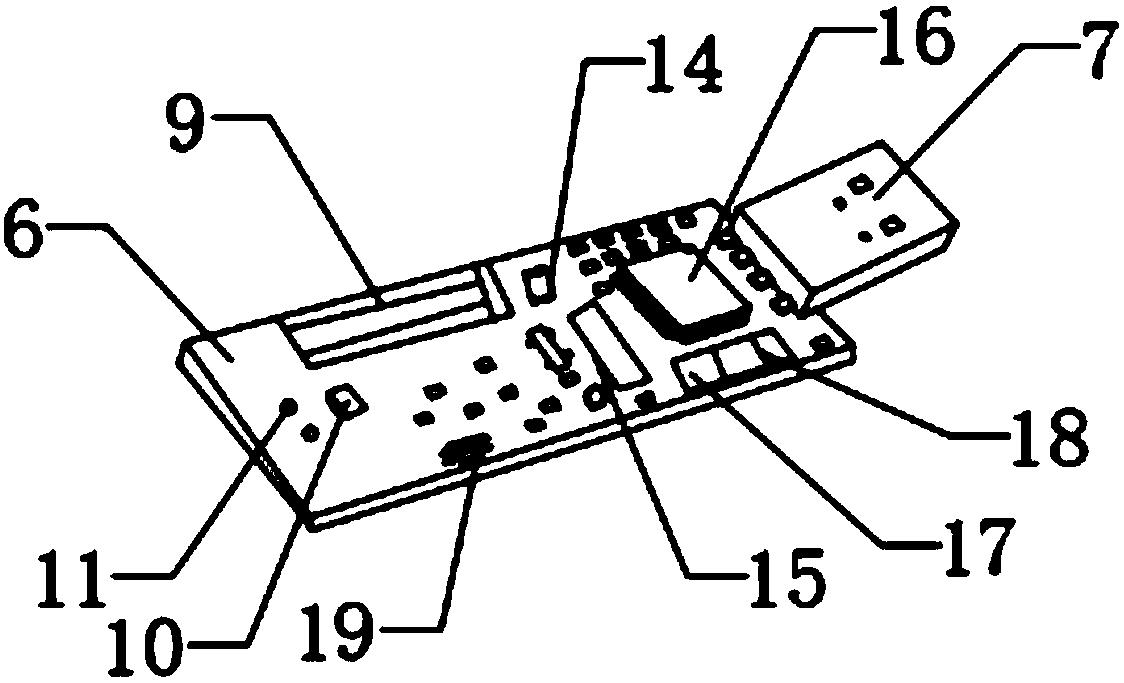

图5为本实用新型主板结构示意图。

图中:1下壳、2上壳、3导向柱、4卡槽、5卡扣、6主板、7连接头、8凹槽、9电池、10指示 灯、11灯罩连接孔、12灯罩、13连接柱、14电源模块、15数据存储模块、16数据处理模块、17蓝 牙模块、18 WIFI模块、19开关、20按键口、21橡胶垫。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行 清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的 实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-5,本实用新型提供一种技术方案:一种无线传输U盘,包括下壳1和上 壳2,所述下壳1内侧嵌有导向柱3,所述下壳1侧边设有与上壳2相匹配的卡槽4,所述上壳2 一侧设有与卡槽4相匹配的卡扣5,所述下壳1内部嵌有主板6,所述主板6一端焊接有连接头 7,所述下壳1和上壳2一端设有与连接头7相匹配的凹槽8,所述主板6中间位置嵌有电池9, 所述主板6电性连接于电池9,所述主板6一端连接有指示灯10,所述指示灯10一侧设有灯罩 连接孔11,所述灯罩连接孔11贯穿连接于主板6,所述下壳1一端连接有与灯罩连接孔11相 匹配的灯罩12。

进一步的,所述灯罩12下端设有连接柱13,所述灯罩12通过双面胶连接于主板6。

进一步的,所述主板6包括电源模块14、数据存储模块15、数据处理模块16、蓝牙模 块17和WIFI模块18,所述电源模块14电性连接于电池9。

进一步的,所述电源模块14、数据存储模块15、蓝牙模块17和WIFI模块18均通过主 板6的电路连通于数据处理模块16。

进一步的,所述主板6一侧连接有开关19,所述开关19分别电性连接于蓝牙模块17 和WIFI模块18。

进一步的,所述下壳1一侧设有与开关19相匹配的按键口20,所述按键口20内侧粘 贴有橡胶垫21。

工作原理:本实用新型一种无线传输U盘,使用时触压开关19,使得U盘内部接通电 源,通过蓝牙模块或是WIFI模块,可以将U盘中的数据免插传输到手机,iPad等移动设备上, 方便调用U盘数据,增大使用范围。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言, 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
