【中国实用新型】一种新型泡茶机

有权-审定授权 中国

申请号:
CN201720703766.5
专利权人:
郭栋
授权公告日/公开日:
2018.06.29
专利有效期:
2017.06.16-2027.06.16
技术分类:
A47:家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
历史运营情况:
价值度指数:
50.0分
交易方式:
转让
价格:
¥100.00
365 0

发布人

郭栋

联系人郭栋

13047917726
zeyutwo
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720703766.5
申请日
20170616
公开/公告号
CN207544916U
公开/公告日
20180629
申请/专利权人
[郭栋]
发明/设计人
[卢雨晴, 张银虎, 朱前岗, 陈真全, 肖乐乐, 郭栋]
主分类号
A47J31/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江西(36)
颁证日
G06T1/00
代理人

摘要

本实用新型涉及泡茶机,具体涉及一种新型泡茶机,包括外壳,外壳内设有储水加热箱和储物盒,储水加热箱内壁设有温度传感器和水位传感器,储水加热箱内设有加热棒,储水加热箱顶部与连管连通,连管上设有进水阀,外壳顶部与储物盒相对处设有转门,储水加热箱、储物盒底部均通过连管与泡茶箱连通,连管上设有阀门,泡茶箱通过固定杆与外壳内壁固定,泡茶箱内设有滤盒,泡茶箱顶部设有固定架,固定架上设有电动伸缩杆,电动伸缩杆端部固定有横杆,横杆的两端均与滤盒的内壁固定,电动伸缩杆与泡茶箱接触处设有O型橡胶圈;本实用新型所提供的技术方案能够有效克服现有技术所存在的无法满足大量接待用茶的需要、无法准确掌握热水的温度等缺陷。

法律状态

法律状态公告日 20180629
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种新型泡茶机,其特征在于:包括外壳(1),所述外壳(1)内设有储水加热箱(2)和 储物盒(3),所述储水加热箱(2)内壁设有温度传感器(6)和水位传感器(7),所述储水加热 箱(2)内设有加热棒(8),所述储水加热箱(2)顶部与连管(4)连通,所述连管(4)上设有进水 阀(5),所述外壳(1)顶部与储物盒(3)相对处设有转门(9),所述储水加热箱(2)、储物盒(3) 底部均通过连管(4)与泡茶箱(10)连通,所述连管(4)上设有阀门(12),所述泡茶箱(10)通 过固定杆(11)与外壳(1)内壁固定,所述泡茶箱(10)内设有滤盒(17),所述泡茶箱(10)顶部 设有固定架(13),所述固定架(13)上设有电动伸缩杆(14),所述电动伸缩杆(14)端部固定 有横杆(16),所述横杆(16)的两端均与滤盒(17)的内壁固定,所述电动伸缩杆(14)与泡茶 箱(10)接触处设有O型橡胶圈(15),所述泡茶箱(10)底部与连管(4)连通,所述连管(4)上设 有出水阀(18),所述外壳(1)底部设有取茶槽(19),所述取茶槽(19)底部设有电机(20),所 述电机(20)通过转轴(21)与转盘(22)相连,所述转盘(22)上设有放置槽(25),所述外壳(1) 侧壁设有控制盒(23),所述控制盒(23)内设有控制器(24)。

2.根据权利要求1所述的新型泡茶机,其特征在于:所述温度传感器(6)、水位传感器 (7)、控制器(24)内均设有无线通信模块。

3.根据权利要求1所述的新型泡茶机,其特征在于:所述加热棒(8)与控制器(24)电气 连接。

4.根据权利要求1所述的新型泡茶机,其特征在于:所述进水阀(5)、阀门(12)均与控制 器(24)电气连接。

5.根据权利要求1所述的新型泡茶机,其特征在于:所述出水阀(18)、电机(20)均与外 部控制开关电气连接。

6.根据权利要求1所述的新型泡茶机,其特征在于:所述电动伸缩杆(14)与控制器(24) 电气连接。

7.根据权利要求1所述的新型泡茶机,其特征在于:所述放置槽(25)呈圆形。

8.根据权利要求7所述的新型泡茶机,其特征在于:所述放置槽(25)设有四个。

1.一种新型泡茶机,其特征在于:包括外壳(1),所述外壳(1)内设有储水加热箱(2)和 储物盒(3),所述储水加热箱(2)内壁设有温度传感器(6)和水位传感器(7),所述储水加热 箱(2)内设有加热棒(8),所述储水加热箱(2)顶部与连管(4)连通,所述连管(4)上设有进水 阀(5),所述外壳(1)顶部与储物盒(3)相对处设有转门(9),所述储水加热箱(2)、储物盒(3) 底部均通过连管(4)与泡茶箱(10)连通,所述连管(4)上设有阀门(12),所述泡茶箱(10)通 过固定杆(11)与外壳(1)内壁固定,所述泡茶箱(10)内设有滤盒(17),所述泡茶箱(10)顶部 设有固定架(13),所述固定架(13)上设有电动伸缩杆(14),所述电动伸缩杆(14)端部固定 有横杆(16),所述横杆(16)的两端均与滤盒(17)的内壁固定,所述电动伸缩杆(14)与泡茶 箱(10)接触处设有O型橡胶圈(15),所述泡茶箱(10)底部与连管(4)连通,所述连管(4)上设 有出水阀(18),所述外壳(1)底部设有取茶槽(19),所述取茶槽(19)底部设有电机(20),所 述电机(20)通过转轴(21)与转盘(22)相连,所述转盘(22)上设有放置槽(25),所述外壳(1) 侧壁设有控制盒(23),所述控制盒(23)内设有控制器(24)。 2.根据权利要求1所述的新型泡茶机,其特征在于:所述温度传感器(6)、水位传感器 (7)、控制器(24)内均设有无线通信模块。 3.根据权利要求1所述的新型泡茶机,其特征在于:所述加热棒(8)与控制器(24)电气 连接。 4.根据权利要求1所述的新型泡茶机,其特征在于:所述进水阀(5)、阀门(12)均与控制 器(24)电气连接。 5.根据权利要求1所述的新型泡茶机,其特征在于:所述出水阀(18)、电机(20)均与外 部控制开关电气连接。 6.根据权利要求1所述的新型泡茶机,其特征在于:所述电动伸缩杆(14)与控制器(24) 电气连接。 7.根据权利要求1所述的新型泡茶机,其特征在于:所述放置槽(25)呈圆形。 8.根据权利要求7所述的新型泡茶机,其特征在于:所述放置槽(25)设有四个。

说明书

技术领域

本实用新型涉及泡茶机,具体涉及一种新型泡茶机。

背景技术

饮茶是中国传统文化的一部分,茶具有清肺、醒目、提神等功效。中国人大多有饮 茶的习惯,目前饮茶时大多先将茶叶放入茶杯中,然后倒上热水,让茶叶在热水中浸泡一段 时间,使茶叶能够泡开,得到香醇的茶水。但人工泡茶无法满足大量接待用茶的需要,此外 人工泡茶也无法准确掌握热水的温度,导致泡出的茶水品质不一。

发明内容

(一)解决的技术问题

针对现有技术所存在的上述缺点,本实用新型提供了一种新型泡茶机,能够有效 克服现有技术所存在的无法满足大量接待用茶的需要、无法准确掌握热水的温度等缺陷。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:

一种新型泡茶机,包括外壳,所述外壳内设有储水加热箱和储物盒,所述储水加热 箱内壁设有温度传感器和水位传感器,所述储水加热箱内设有加热棒,所述储水加热箱顶 部与连管连通,所述连管上设有进水阀,所述外壳顶部与储物盒相对处设有转门,所述储水 加热箱、储物盒底部均通过连管与泡茶箱连通,所述连管上设有阀门,所述泡茶箱通过固定 杆与外壳内壁固定,所述泡茶箱内设有滤盒,所述泡茶箱顶部设有固定架,所述固定架上设 有电动伸缩杆,所述电动伸缩杆端部固定有横杆,所述横杆的两端均与滤盒的内壁固定,所 述电动伸缩杆与泡茶箱接触处设有O型橡胶圈,所述泡茶箱底部与连管连通,所述连管上设 有出水阀,所述外壳底部设有取茶槽,所述取茶槽底部设有电机,所述电机通过转轴与转盘 相连,所述转盘上设有放置槽,所述外壳侧壁设有控制盒,所述控制盒内设有控制器。

优选地,所述温度传感器、水位传感器、控制器内均设有无线通信模块。

优选地,所述加热棒与控制器电气连接。

优选地,所述进水阀、阀门均与控制器电气连接。

优选地,所述出水阀、电机均与外部控制开关电气连接。

优选地,所述电动伸缩杆与控制器电气连接。

优选地,所述放置槽呈圆形。

优选地,所述放置槽设有四个。

(三)有益效果

与现有技术相比,本实用新型所提供的一种新型泡茶机采用半自动化控制,能够 在泡茶箱中利用储水加热箱中的热水对茶叶进行浸泡,并通过出水阀倒入转盘上的茶杯 中,可以满足大量接待用茶的需要;此外,这种泡茶机可以对热水的水温进行精确控制,保 证泡出的茶水品质一样。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例 或现有技术描述中所需要使用的附图作简单地介绍。显而易见地,下面描述中的附图仅仅 是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提 下,还可以根据这些附图获得其他的附图。

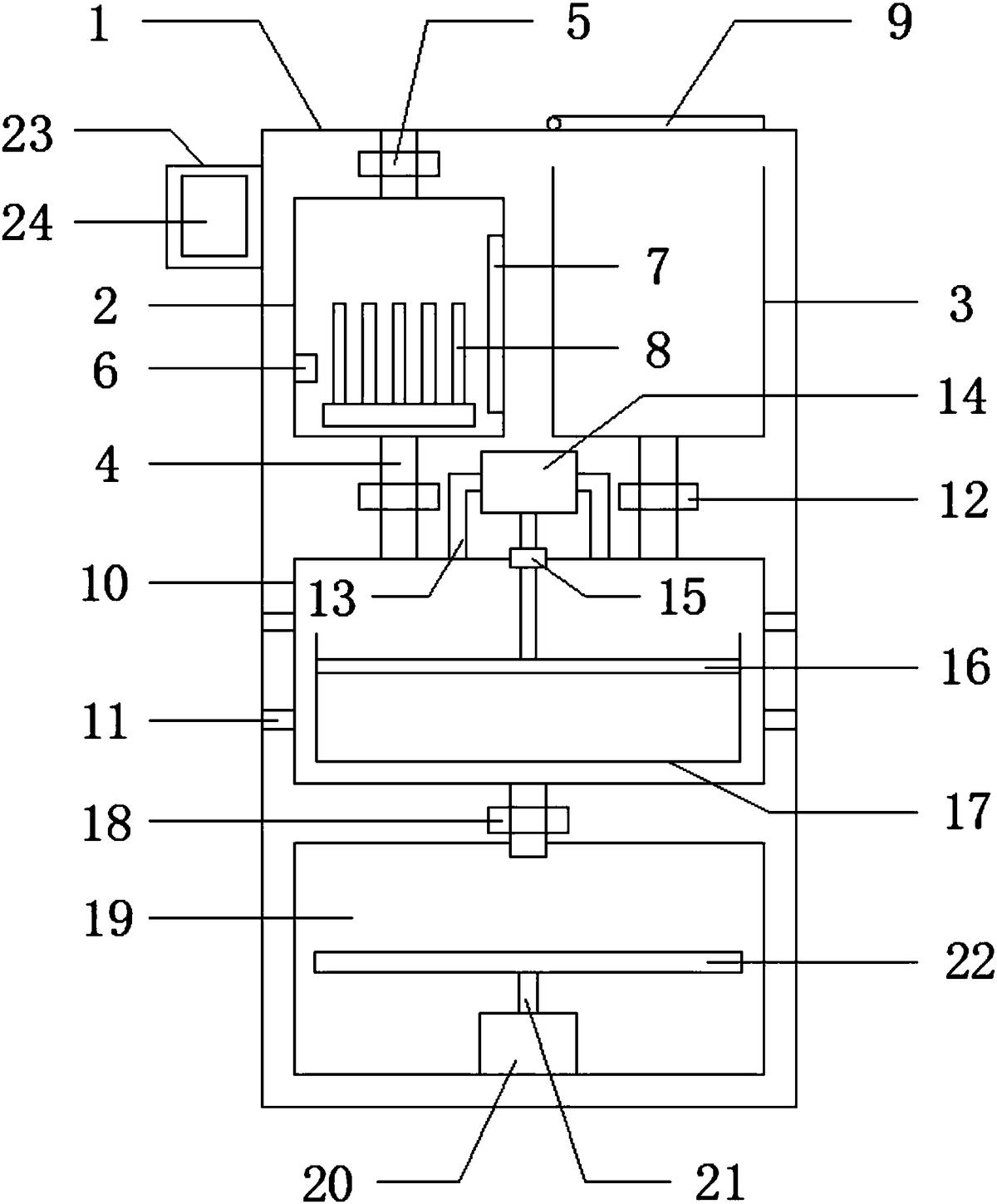

图1为本实用新型结构示意图;

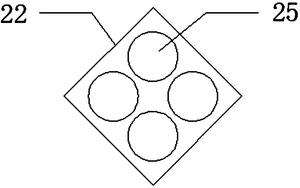

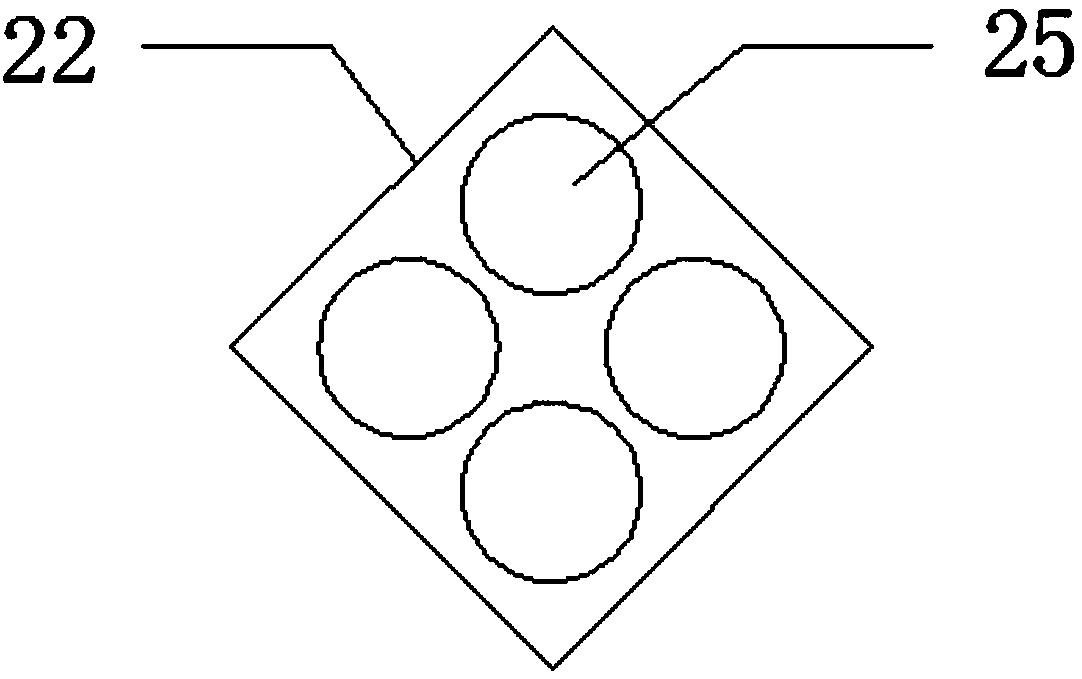

图2为本实用新型转盘俯视结构示意图;

图中:

1、外壳;2、储水加热箱;3、储物盒;4、连管;5、进水阀;6、温度传感器;7、水位传感 器;8、加热棒;9、转门;10、泡茶箱;11、固定杆;12、阀门;13、固定架;14、电动伸缩杆;15、O型 橡胶圈;16、横杆;17、滤盒;18、出水阀;19、取茶槽;20、电机;21、转轴;22、转盘;23、控制盒; 24、控制器;25、放置槽。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新 型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。显然,所描 述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施 例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于 本实用新型保护的范围。

一种新型泡茶机,如图1和图2所示,包括外壳1,外壳1内设有储水加热箱2和储物 盒3,储水加热箱2内壁设有温度传感器6和水位传感器7,储水加热箱2内设有加热棒8,储水 加热箱2顶部与连管4连通,连管4上设有进水阀5,外壳1顶部与储物盒3相对处设有转门9, 储水加热箱2、储物盒3底部均通过连管4与泡茶箱10连通,连管4上设有阀门12,泡茶箱10通 过固定杆11与外壳1内壁固定,泡茶箱10内设有滤盒17,泡茶箱10顶部设有固定架13,固定 架13上设有电动伸缩杆14,电动伸缩杆14端部固定有横杆16,横杆16的两端均与滤盒17的 内壁固定,电动伸缩杆14与泡茶箱10接触处设有O型橡胶圈15,泡茶箱10底部与连管4连通, 连管4上设有出水阀18,外壳1底部设有取茶槽19,取茶槽19底部设有电机20,电机20通过转 轴21与转盘22相连,转盘22上设有放置槽25,外壳1侧壁设有控制盒23,控制盒23内设有控 制器24。

温度传感器6、水位传感器7、控制器24内均设有无线通信模块,加热棒8与控制器 24电气连接,进水阀5、阀门12均与控制器24电气连接,出水阀18、电机20均与外部控制开关 电气连接,电动伸缩杆14与控制器24电气连接,放置槽25呈圆形,放置槽25设有四个。

使用时,控制器24控制加热管8对储水加热箱2中的水进行加热,温度传感器6能够 检测储水加热箱2中水的温度,并通过无线通信模块将数据发送给控制器24。当储水加热箱 2内的水温达到阈值时,控制器24控制加热管8停止工作;当储水加热箱2内的水温低于阈值 时,控制器24控制加热管8工作,实现对热水水温的精确控制,保证泡出的茶水品质一样。

当储水加热箱2内的水温达到阈值时,控制器24控制阀门12打开,使得储水加热箱 2内的热水、储物盒3中的茶叶均通过连管4进入泡茶箱10中,其中茶叶进入滤盒17中,让茶 叶在泡茶箱10中得到充分浸泡,滤盒17能够避免茶叶随茶水一同倒出。经过一段时间后,控 制器24控制电动伸缩杆14缩短,在横杆16的作用下滤盒17升高,将茶叶与茶水分离。O型橡 胶圈15能够提高泡茶箱10的密封性。

需要喝茶时,将茶杯放在转盘22上的放置槽25中,通过外部控制开关打开出水阀 18,泡茶箱10内的茶水通过连管4倒入茶杯中;通过外部控制开关打开电机20,电机20通过 驱动转轴21带动转盘22转动,使得放置槽25中的茶杯得以连续倒满茶水,可以满足大量接 待用茶的需要。

水位控制器7能够检测储水加热箱2中水位的高度,并通过无线通信模块将数据发 送给控制器24,当储水加热箱2中的水位高度低于阈值时,控制器24控制进水阀5打开,为储 水加热箱2补水。打开转门9,可以向储物盒3内补充茶叶。

此外,利用温度传感器6、水位控制器7探测的数据对加热管8、进水阀5进行控制属 于控制领域的常规技术手段,并且整个装置内所涉及到的电路也为本领域技术人员的公知 常识,故在此不做赘述。控制器24可采用STM32芯片完成上述控制操作,无线通信模块可采 用zigbee模块。滤盒17为利用滤网做成的盒子,其本身并无其他特别结构。可在电机20外设 置防水外壳,防止茶水进入电机20内。

本实用新型所提供的一种新型泡茶机采用半自动化控制,能够在泡茶箱中利用储 水加热箱中的热水对茶叶进行浸泡,并通过出水阀倒入转盘上的茶杯中,可以满足大量接 待用茶的需要;此外,这种泡茶机可以对热水的水温进行精确控制,保证泡出的茶水品质一 样。

以上实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述实 施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前 述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些 修改或者替换,并不会使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和 范围。
