本实用新型涉及一种用于自动装夹焊管的耐高温气动夹具。

目前，在焊接工装设备中多数采用手动夹具，随着机器人及自动化焊接系统的应 用推广，气动夹具被逐渐推广应用。普通气动夹具的耐高温性能差，在焊接时极易损坏，

本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种用于自动装 夹焊管的耐高温气动夹具，以在不改变原结构的基础上解决普通气动夹具的耐高温性能差 的技术问题。

为了解决上述技术问题，本实用新型的技术方案是：一种用于自动装夹焊管的耐 高温气动夹具，包括气动夹头和绝热夹头，所述绝热夹头通过紧固件包覆在气动夹头的外 侧，所述绝热夹头包括夹头和第一耐高温绝热垫，所述夹头设置在气动夹头的夹持侧，在所 述夹头与气动夹头之间设置第一耐高温绝热垫，所述气动夹头的非夹持侧布置有第二耐高 温绝热垫，第二耐高温绝热垫外侧还设置金属压板。

进一步，在所述夹头、第一耐高温绝热垫、第二耐高温绝热垫、金属压板以及气动 夹头上均开设有紧固通孔，所述紧固件为螺栓螺母对，螺栓穿过紧固通孔后由螺母拧紧。

进一步，所述气动夹头的紧固通孔内设置有耐高温绝热护套。

进一步，所述耐高温绝热护套采用硅橡胶防火耐高温隔热软管。

进一步，所述耐高温绝热垫采用3-5mm的硅酸铝陶瓷纤维纸防火隔热片。

采用了上述技术方案，本实用新型在不改变原结构的基础上附加绝热夹头，使其 能在超高温情况下稳定工作，耐高温绝热垫采用硅酸铝陶瓷纤维纸防火隔热片，可耐高温 1000摄氏度以上，耐高温绝热护套采用硅橡胶防火耐高温隔热软管，可长期工作于300摄氏 度以上的焊接环境中，短时间也可承受上千度高温；本实用新型成本低廉，安全可靠，经久 耐用。

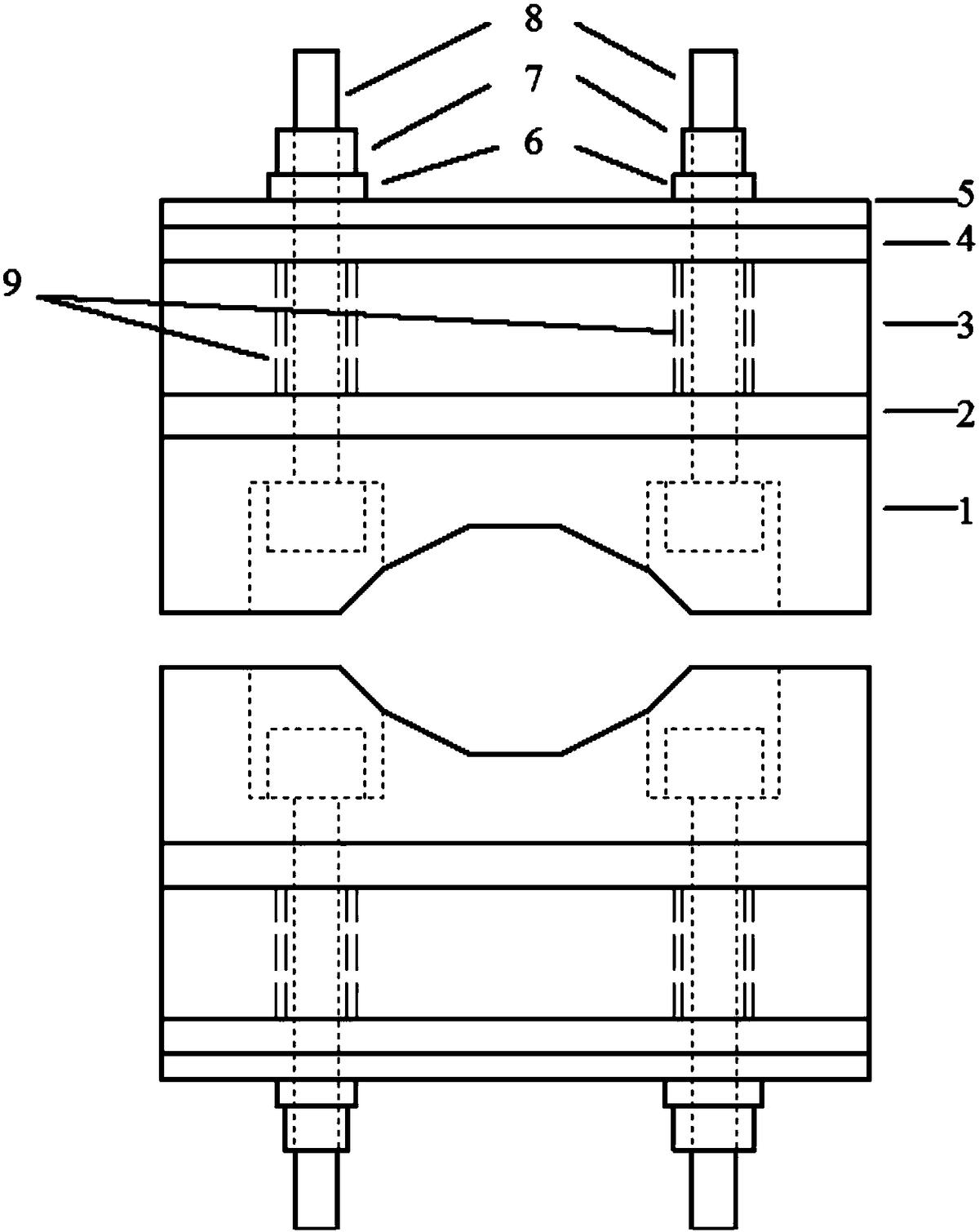

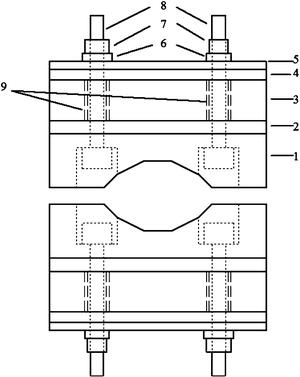

图1为本实用新型的用于自动装夹焊管的耐高温气动夹具的结构示意图。

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附 图，对本实用新型作进一步详细的说明。

如图1所示，一种用于自动装夹焊管的耐高温气动夹具，包括气动夹头3和绝热夹 头，所述绝热夹头通过紧固件包覆在气动夹头3的外侧，所述绝热夹头包括夹头1和第一耐 高温绝热垫2，所述夹头1设置在气动夹头3的夹持侧，在所述夹头1与气动夹头3之间设置第 一耐高温绝热垫2，所述气动夹头3的非夹持侧布置有第二耐高温绝热垫4，第二耐高温绝热 垫4外侧还设置金属压板5。

如图1所示，在所述夹头1、第一耐高温绝热垫2、第二耐高温绝热垫4、金属压板5以 及气动夹头3上均开设有紧固通孔，所述紧固件为螺栓螺母对，螺栓8穿过紧固通孔后由螺 母7拧紧。

如图1所示，所述气动夹头3的紧固通孔内设置有耐高温绝热护套9。

如图1所示，所述耐高温绝热护套9采用硅橡胶防火耐高温隔热软管。

如图1所示，所述第一耐高温绝热垫2和第二耐高温绝热垫4均采用3-5mm的硅酸铝 陶瓷纤维纸防火隔热片。

如图1所示，气动夹头3设有两个，每个气动夹头3均包覆绝热夹头、第二耐高温绝 热垫4和金属压板5。

本实用新型在不改变原结构的基础上附加绝热夹头，使其能在超高温情况下稳定 工作，耐高温绝热垫采用硅酸铝陶瓷纤维纸防火隔热片，可耐高温1000摄氏度以上，耐高温 绝热护套采用硅橡胶防火耐高温隔热软管，可长期工作于300摄氏度以上的焊接环境中，短 时间也可承受上千度高温；本实用新型成本低廉，安全可靠，经久耐用。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进 行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用 于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进 等，均应包含在本实用新型的保护范围之内。
