【中国实用新型】一种防滑的城乡园林景观步道

无权-未缴年费 中国

申请号:
CN201720553750.0
专利权人:
常州工程职业技术学院
授权公告日/公开日:
2018.01.19
专利有效期:
2017.05.18-2027.05.18
技术分类:
E01:道路、铁路或桥梁的建筑
历史运营情况:
价值度指数:
52.0分
交易方式:
转让
价格:
面议
1058 0

发布人

常州工程职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720553750.0
申请日
20170518
公开/公告号
CN206902510U
公开/公告日
20180119
申请/专利权人
[常州工程职业技术学院]
发明/设计人
[任国亮, 俞鑫, 徐永红, 顾艳阳, 姚文驰, 徐小明]
主分类号
E01C15/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[高桂珍]

摘要

本实用新型公开了一种防滑的城乡园林景观步道,属于景观步道领域。本实用新型的一种防滑的城乡园林景观步道,包括景观步道本体,所述的景观步道本体由具有排水通孔的透水砖铺设而成,所述的景观步道本体的上表面铺设有一层找平层,该找平层上铺设有一层由胶凝材料构成的结合层,该结合层上沿着景观步道本体长度方向均匀设置有多个锯齿形防滑条。本实用新型增设锯齿形防滑条,增大行走时人的鞋子与景观步道本体表面之间的摩擦力,抗滑效果好,且根据场地潮湿环境进行调整锯齿形防滑条的个数与间距,继而调整水平摩擦力。

法律状态

法律状态公告日 20210427
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):E01C 15/00
专利号:ZL2017205537500
申请日:20170518
授权公告日:20180119
终止日期:20200518
法律状态公告日 20180119
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(4

独立权利要求数量(1

1.一种防滑的城乡园林景观步道,包括景观步道本体,其特征在于:所述的景观步道本 体由具有排水通孔(2)的透水砖(1)铺设而成,所述的透水砖(1)的上表面铺设有一层找平 层(3),该找平层(3)上铺设有一层由胶凝材料构成的结合层(4),该结合层(4)上沿着透水 砖(1)长度方向均匀设置有多个锯齿形防滑条(5)。

2.根据权利要求1所述的一种防滑的城乡园林景观步道,其特征在于:所述的找平层 (3)的上表面和下表面均为粗糙面,以增强找平层(3)与透水砖(1)以及结合层(4)的粘接 力。

3.根据权利要求2所述的一种防滑的城乡园林景观步道,其特征在于:所述的防滑条 (5)设置有八条;所述的防滑条(5)的凸出高度为5mm-10mm。

4.根据权利要求3所述的一种防滑的城乡园林景观步道,其特征在于:所述的透水砖 (1)的结构形状为长方体。

1.一种防滑的城乡园林景观步道,包括景观步道本体,其特征在于:所述的景观步道本 体由具有排水通孔(2)的透水砖(1)铺设而成,所述的透水砖(1)的上表面铺设有一层找平 层(3),该找平层(3)上铺设有一层由胶凝材料构成的结合层(4),该结合层(4)上沿着透水 砖(1)长度方向均匀设置有多个锯齿形防滑条(5)。 2.根据权利要求1所述的一种防滑的城乡园林景观步道,其特征在于:所述的找平层 (3)的上表面和下表面均为粗糙面,以增强找平层(3)与透水砖(1)以及结合层(4)的粘接 力。 3.根据权利要求2所述的一种防滑的城乡园林景观步道,其特征在于:所述的防滑条 (5)设置有八条;所述的防滑条(5)的凸出高度为5mm-10mm。 4.根据权利要求3所述的一种防滑的城乡园林景观步道,其特征在于:所述的透水砖 (1)的结构形状为长方体。

说明书

技术领域

本实用新型涉及一种景观步道,更具体地说,涉及一种防滑的城乡园林景观步道。

背景技术

目前,城乡园林形成了城乡重要的娱乐、休闲和健身的场所。由于景观步道是人群 经常使用并行走,其表面在阴雨天或湿度大的其他情况下非常光滑,极易发生行走滑倒或 摔伤。常规的透水砖已经铺装完毕,由于要发挥材料透水和海绵城市蓄水效应,很难及时更 换或移除。因此,当前城乡园林的景观步道透水砖防滑设置势在必行,否则有较多的人身安 全隐患,特别是给老年人和年幼人群形成潜在的威胁。

发明内容

1.实用新型要解决的技术问题

本实用新型的目的在于克服上述的不足,提供了一种防滑的城乡园林景观步道, 采用本实用新型的技术方案,结构简单,设计巧妙,增设锯齿形防滑条,增大行走时人的鞋 子与景观步道本体表面之间的摩擦力,抗滑效果好,且根据场地潮湿环境进行调整锯齿形 防滑条的个数与间距,继而调整水平摩擦力。

1.技术方案

为达到上述目的,本实用新型提供的技术方案为:

本实用新型的一种防滑的城乡园林景观步道,包括景观步道本体,所述的景观步 道本体由具有排水通孔的透水砖铺设而成,所述的透水砖的上表面铺设有一层找平层,该 找平层上铺设有一层由胶凝材料构成的结合层,该结合层上沿着透水砖长度方向均匀设置 有多个锯齿形防滑条。

更进一步地,所述的找平层的上表面和下表面均为粗糙面,以增强找平层与透水 砖以及胶凝材料结合层的粘接力。

更进一步地,所述的防滑条设置有八条;所述的防滑条的凸出高度为5mm-10mm。

更进一步地,所述的透水砖的结构形状为长方体。

3.有益效果

采用本实用新型提供的技术方案,与已有的公知技术相比,具有如下有益效果:

(1)本实用新型的一种防滑的城乡园林景观步道,其景观步道本体由具有排水通 孔的透水砖铺设而成,透水效果好,且排水通孔的存在加快了积水向下渗透或排走;

(1)本实用新型的一种防滑的城乡园林景观步道,其透水砖的上表面铺设有一层 找平层,为后期锯齿形防滑条的铺设做准备,利于锯齿形防滑条的铺设;找平层上铺设有一 层由胶凝材料构成的结合层,找平层的上表面和下表面均为粗糙面,以增强找平层与透水 砖以及胶凝材料结合层的粘接力,继而保证锯齿形防滑条铺设稳固;

(3)本实用新型的一种防滑的城乡园林景观步道,其结合层上沿着透水砖长度方 向均匀设置有多个锯齿形防滑条,用于将的锯齿形防滑条牢固地固定,而锯齿形防滑条起 到防滑的作用,能够增大行走时人的鞋子与透水砖表面之间的摩擦力,同时能根据城乡园 林的场地环境和小气候,在间距疏密和个数方面可以进行调整,便于达到最佳防滑效果,另 外透水砖上除铺设锯齿形防滑条外的表面均涂覆有由胶凝材料构成的结合层,也增大了行 走时人的鞋子与透水砖之间的摩擦力,防滑效果好;

附图说明

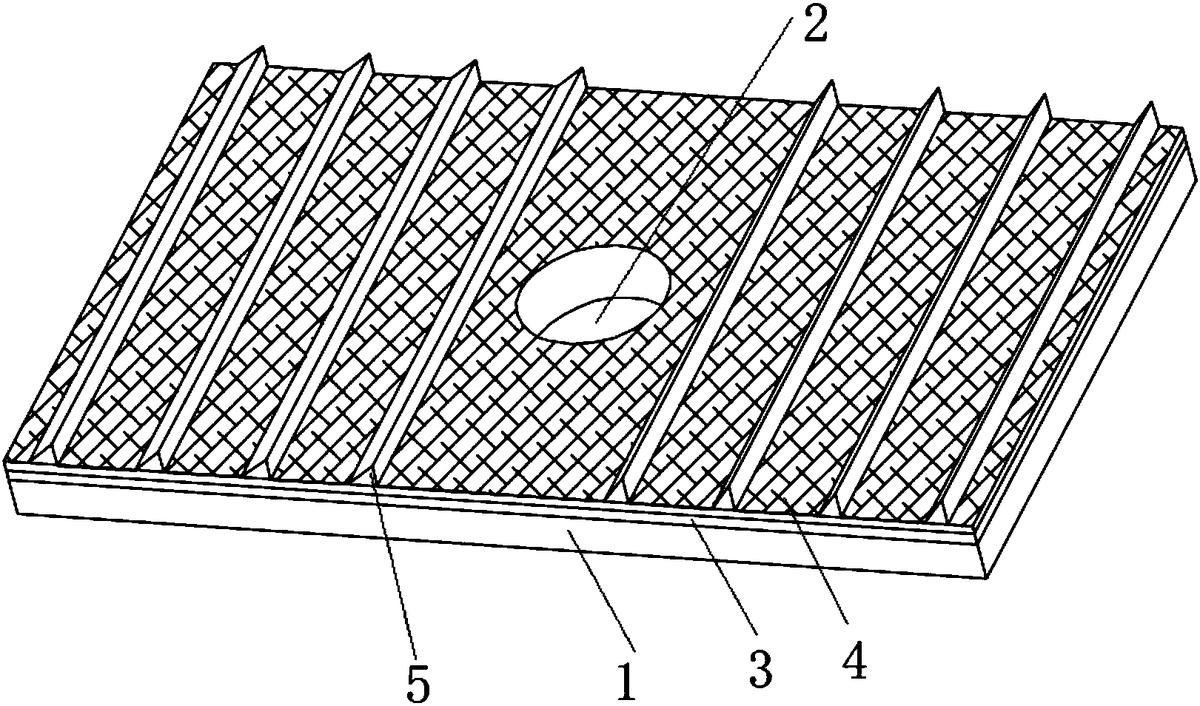

图1为本实用新型的一种防滑的城乡园林景观步道中透水砖的结构示意图。

示意图中的标号说明:1、透水砖;2、排水通孔;3、找平层;4、结合层;5、防滑条。

具体实施方式

为进一步了解本实用新型的内容,结合附图和实施例对本实用新型作详细描述。

实施例1

结合图1,本实施例的一种防滑的城乡园林景观步道,包括景观步道本体,景观步 道本体由具有排水通孔2的透水砖1铺设而成,透水效果好,且排水通孔2的存在加快了积水 向下渗透或排走,本实施例中透水砖1的结构形状为长方体;

接续,透水砖1的上表面铺设有一层找平层3,为后期锯齿形防滑条5的铺设做准 备,利于锯齿形防滑条5的铺设;该找平层3上铺设有一层由胶凝材料构成的结合层4,本实 施例中找平层3的上表面和下表面均为粗糙面,以增强找平层3与透水砖1以及结合层4的粘 接力,继而保证锯齿形防滑条5铺设稳固;

接续,结合层4上沿着透水砖1长度方向均匀设置有多个锯齿形防滑条5,用于将的 锯齿形防滑条5牢固地固定,而锯齿形防滑条5起到防滑的作用,能够增大行走时人的鞋子 与景观步道本体表面之间的摩擦力,同时能根据城乡园林的场地环境和小气候,在间距疏 密和个数方面可以进行调整,便于达到最佳防滑效果;本实施例中防滑条5设置有八条;防 滑条5的凸出高度为5mm;另外透水砖1上除铺设锯齿形防滑条5外的表面均涂覆有由胶凝材 料构成的结合层5,也增大了行走时人的鞋子与透水砖之间的摩擦力,防滑效果好。

实施例1

本实施例的一种防滑的城乡园林景观步道的基本结构同实施例1,不同之处在于: 防滑条5的凸出高度为10mm。

实施例3

本实施例的一种防滑的城乡园林景观步道的基本结构同实施例1,不同之处在于: 防滑条5的凸出高度为7.5mm。

本实用新型的一种防滑的城乡园林景观步道,结构简单,设计巧妙,增设锯齿形防 滑条5,增大行走时人的鞋子与景观步道本体表面之间的摩擦力,抗滑效果好,且根据场地 潮湿环境进行调整锯齿形防滑条的个数与间距,继而调整水平摩擦力,可用于不同潮湿环 境下的透水砖表面防滑,让行人与游客容易接受,可以大力推广。

以上示意性的对本实用新型及其实施方式进行了描述,该描述没有限制性,附图 中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。所以,如果本领域 的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出 与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围。
