本实用新型涉及一种消能阻尼系统，尤其涉及一种易折叠、耐刺穿、耐腐蚀充气式 消能阻尼系统。

随着国家对桥梁等容易受到撞击的水中建筑物的日益重视，新建或既有桥梁等水 中建筑物都设置了防撞系统，近年来浮动式消能防撞系统是应用的最广泛一种防撞系统。

现有技术中，浮动式消能防撞系统长期工作在高腐蚀环境下，整个防撞系统很容 易锈蚀，甚至有的钢浮体防撞系统还没有发挥应有的防护作用就因自身锈蚀而损坏，舱内 进水沉没，这样就造成了极大的浪费和损失。

本实用新型的目的是提供一种易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统。

本实用新型的目的是通过以下技术方案实现的：

本实用新型的易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统，包括消能阻尼系统本 体，所述消能阻尼系统本体的外表面设有保护条，所述消能阻尼系统本体上设有气压感应 系统、自动充气系统、储蓄电系统和太阳能发电系统，所述自动充气系统与充气口连接，所 述太阳能发电系统与所述储蓄电系统电连接，所述储蓄电系统与所述气压感应系统和自动 充气系统分别电连接。

由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的易折叠、 耐刺穿、耐腐蚀充气式消能阻尼系统，不仅可长期抵抗不利环境的腐蚀，而且可充满设计空 间，既防止整个防撞系统沉没，又可提供一定的变形缓冲作用，可单独或与其他防撞系统联 合发挥阻尼消能作用。

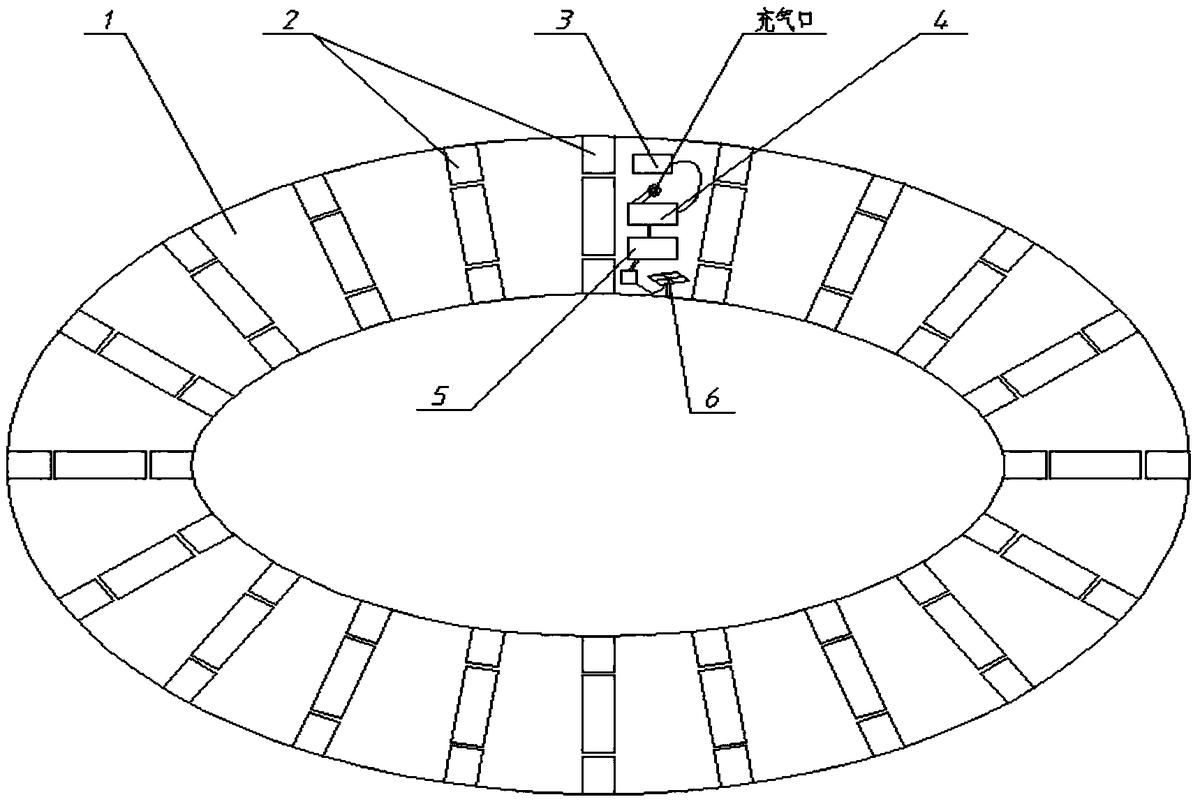

图1为本实用新型实施例提供的易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统的平 面结构示意图。

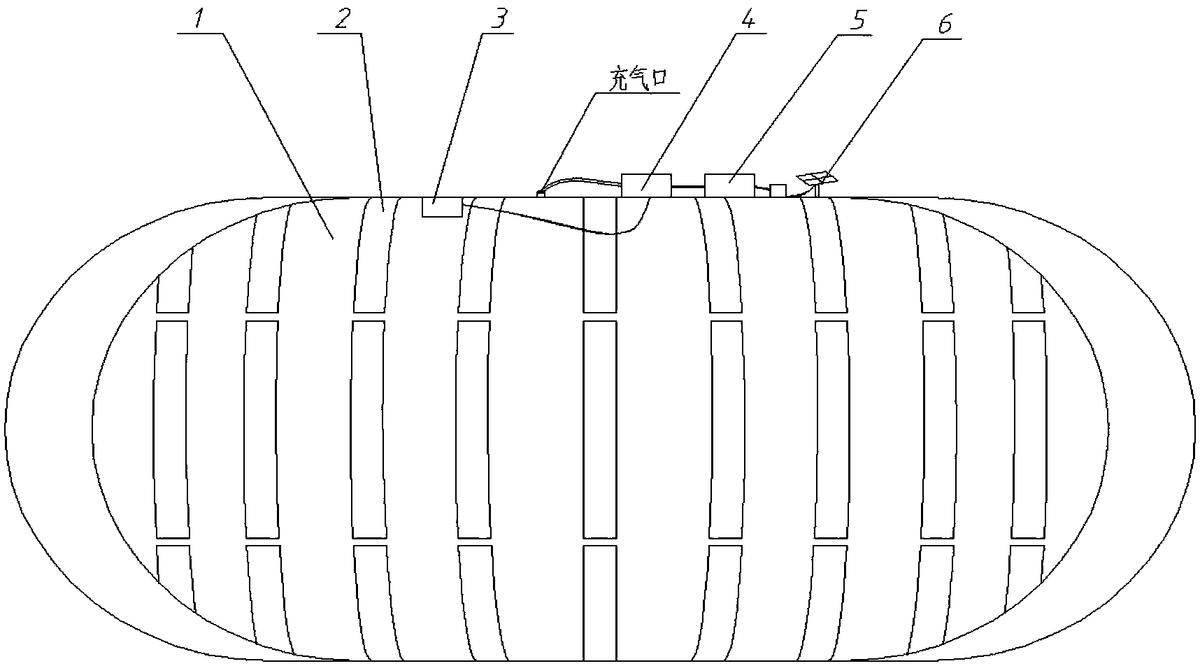

图2为本实用新型实施例提供的易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统的侧 面结构示意图。

图中：

1、本体，2、保护条，3、气压感应系统，4、自动充气系统，5、储蓄电系统，6、太阳能发 电系统。

下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清 楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实 施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获 得的所有其他实施例，都属于本实用新型的保护范围。

本实用新型的易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统，其较佳的具体实施方 式是：

包括消能阻尼系统本体，所述消能阻尼系统本体的外表面设有保护条，所述消能 阻尼系统本体上设有气压感应系统、自动充气系统、储蓄电系统和太阳能发电系统，所述自 动充气系统与充气口连接，所述太阳能发电系统与所述储蓄电系统电连接，所述储蓄电系 统与所述气压感应系统和自动充气系统分别电连接。

所述消能阻尼系统本体和保护条采用高分子材料加工而成。

所述保护条安装在所述消能阻尼系统本体的整个外表面。

所述气压感应系统安装在所述消能阻尼系统本体内部，所述气压感应系统与所述 自动充气系统通过信号线连接。

所述太阳能发电系统包括太阳能发电板、固定装置和输配电系统。

本实用新型的易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统，具有独特的易折叠 性，耐刺穿、耐腐蚀的功能，采用高分子材料加工而成，该材料可塑性强，可加工成各种需要 的形状，具有很强的气密性、韧性和抗压强度，高分子材料外侧附有保护条，在消能阻尼系 统充气膨胀后，保护条可起到隔离消能阻尼系统与外侧尖锐物体的直接接触作用。该消能 阻尼系统不仅可长期抵抗不利环境的腐蚀，而且可充满设计空间，又可提供一定的变形缓 冲作用，可单独或与其他防撞系统联合发挥阻尼消能作用。同时本消能阻尼系统自带气压 检测感应系统、自动充气和补气装置、太阳能发电和储蓄电系统。具体的说是阻尼消能系统 设计和智能检测功能相结合的创新。

本实用新型能使防撞系统能更好的抵抗环境的腐蚀，减少日常维护，降低维护成 本，节约材料，阻尼系统本体材料可塑性强，可加工成各种形状，即可单独使用，也可与其他 防撞系统联合发挥作用。

本实用新型的消能阻尼系统不仅可长期抵抗不利环境的腐蚀，而且可充满设计空 间，又可提供一定的变形缓冲作用，可单独或与其他防撞系统联合发挥阻尼消能作用。同时 本消能阻尼系统自带气压检测感应系统、自动充气和补气装置、太阳能发电和储蓄电系统。

下面将结合附图对本实用新型实施例作进一步地详细描述。

具体实施例：

如图1、图2所示，该易折叠、耐刺穿、耐腐蚀充气式消能阻尼系统由高分子本体、外 侧面保护条、气压感应系统、自动充气系统、储蓄电系统、太阳能发电系统等组成。

1、消能阻尼系统本体

加工件，采用特殊工艺，采用热融合技术对加工成片的高分子材料(聚氨酯、尼龙、 丁腈橡胶、聚脲中的一种)进行粘结，整形直至符合设计要求。本体上开有自闭型充气口，防 护条采用特殊粘结剂粘结在本体外侧表面设计位置处，气压感应系统内置于本体内部，采 用无线传输的方式把气压信号传给自动充气系统；自动补气系统固定资产本体表面，接到 气压感应系统传来的信号，自动分析是否补气充气。储蓄电系统和太阳能发电系统可固定 在本体表面，也可固定在离本体较近的建筑物上。材料气密性好、有一定的强度和韧性，内 腔可充入空气膨胀扩大。

2、本体外侧面保护条

加工件，采用高分子材料(聚氨酯、尼龙、丁腈橡胶、聚脲中的一种)制作，有一定厚 度，附着在消能阻尼系统的表面，对消能阻尼系统本体起到保护和隔离尖锐外物直接接触 本体的作用。

3、气压感应系统

标准件，安装在本体内部，可探测和感知本体内气压变化和压力数值，并可把检查 到的数据反馈给充气系统。

4、自动充气系统

标准件，可接收气压感应系统传来的本体内气压数据，通过数据分析是否启动充 气系统给本体内充气和补气，保持本体内保持一定的压强。

5、储蓄电系统

标准件，能存储一定量的电能，接收和存储太阳能发电系统传输来的电能，为自动 充气系统提供稳定的电力供应。

6、太阳能发电系统

标准件，有太阳能发电板、固定装置，输配电系统组成，可为储蓄电系统提供电力 供应。

本实用新型包括消能阻尼系统本体、外侧面保护条、气压感应系统、自动充气系 统、储蓄电系统、太阳能发电系统。该消能阻尼系统，采用高分子材料加工而成，该高分子材 料可塑性强，可加工成各种需要的形状，具有很强的气密性、韧性和抗压强度，高分子材料 外侧表面附有保护条，在消能阻尼系统充气膨胀后，保护条可起到隔离消能阻尼系统与外 侧尖锐物体的直接接触。该消能阻尼系统不仅可长期抵抗不利环境的腐蚀，而且可充满设 计空间，又可提供一定的变形缓冲作用，可单独或与其他防撞系统联合发挥阻尼消能作用。

消能阻尼系统本体采用高分子材料加工而成，材料可塑性好，易折叠耐刺穿、耐腐 蚀，可设计加工成各种形式，材料气密性好、有一定的强度和韧性，内腔可充入空气膨胀扩 大。

本体外侧表面附着保护条，保护条采用高分子材料制作，有一定厚度，附着在消能 阻尼系统的表面，对消能阻尼系统本体起到保护和隔离尖锐外物直接接触本体的作用。

配有气压感应系统，安装在本体内部，可探测和感知本体内气压变化和压力数值， 并可把检查到的数据反馈给充气系统。

配有自动充气系统，此系统可接收气压感应系统传来的本体内气压数据，通过数 据分析决定是否启动充气系统给本体内充气和补气，保持本体内保持一定的压强。

配有储蓄电系统，此系统能存储一定量的电能，接收和存储太阳能发电系统传输 来的电能，为自动充气系统提供稳定的电力供应。

配太阳能发电系统，此系统由太阳能发电板、固定装置，输配电系统组成，可为储 蓄电系统提供电力供应。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限于此，任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内，可轻易想到 的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该 以权利要求书的保护范围为准。
