【中国实用新型】一种防电源线转动的适配器

有权-审定授权 中国

授权公告日/公开日:
2018.01.05
专利有效期:
2017.06.13-2027.06.13
技术分类:
H02:发电、变电或配电
历史运营情况:
价值度指数:
49.0分
交易方式:
转让
价格:
¥5000.00
229 0

发布人

深圳市倍斯特科技股份有限公司

联系人杨双双

13246681127
yss0624@besiter.com.cn
273198489
深圳市宝安区福永街道白石厦社区龙王庙工业区第66幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720685138.9
申请日
20170613
公开/公告号
CN206850663U
公开/公告日
20180105
申请/专利权人
[深圳市倍斯特科技股份有限公司]
发明/设计人
[潘良春, 陈雨, 陈庆禄]
主分类号
H02M1/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
广东(44)
颁证日
G06T1/00
代理人
[杨伦]

摘要

本实用新型涉及一种防电源线转动的适配器,包括壳体、插头、变压器、PCB控制板以及电源连接线,所述壳体内部中空;所述变压器和所述PCB控制板设于所述壳体内,并相互电连接;所述插头设于所述壳体一侧上,并与所述PCB控制板电连接;所述电源连接线的一端固定卡接到所述插头的另一侧上,并与所述PCB控制板电连接,另一端可与移动设备电连接。本实用新型的电源适配器能有效防止电源线转动和串动。

法律状态

法律状态公告日 20180105
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种防电源线转动的适配器,其特征在于,包括壳体、插头、变压器、PCB控制板以及 电源连接线,所述壳体内部中空;所述变压器和所述PCB控制板设于所述壳体内,并相互电 连接;所述插头设于所述壳体一侧上,并与所述PCB控制板电连接;所述电源连接线的一端 固定卡接到所述插头的另一侧上,并与所述PCB控制板电连接,另一端可与移动设备电连 接。

2.根据权利要求1所述的防电源线转动的适配器,其特征在于,所述壳体包括第一壳体 和第二壳体,所述第一壳体和所述第二壳体相互拼接,且二者之间形成容纳腔,所述变压器 和所述PCB控制板设于所述容纳腔内,所述插头设于所述第一壳体与所述第二壳体拼接处 的一侧上,所述电源连接线的一端固定卡接到所述第一壳体与所述第二壳体拼接处的另一 侧上。

3.根据权利要求2所述的防电源线转动的适配器,其特征在于,所述第一壳体和所述第 二壳体的形状为方形,所述插头设于所述第一壳体和所述第二壳体拼接处的一侧边上,所 述电源连接线的一端固定卡接到所述第一壳体和所述第二壳体拼接处背离所述插头的一 侧边上。

4.根据权利要求2所述的防电源线转动的适配器,其特征在于,所述电源连接线的一端 设有卡接部,另一端为与移动设备电连接的电源线接头,所述电源连接线通过所述卡接部 卡接到所述第一壳体和所述第二壳体的拼接处。

5.根据权利要求4所述的防电源线转动的适配器,其特征在于,所述卡接部包括第一卡 件、第二卡件和连接件,所述第一卡件和所述第二卡件通过所述连接件连接,所述第一卡件 卡接到所述第一壳体和所述第二壳体拼接处的外侧壁上,所述第二卡件卡接到所述第一壳 体和所述第二壳体拼接处的内侧壁上,所述第一卡件和所述第二卡件的纵向截面积大于所 述连接件的纵向截面积。

6.根据权利要求5所述的防电源线转动的适配器,其特征在于,所述第二壳体远离所述 插头的一侧的内壁上设有第一卡槽,外侧壁上设有第二卡槽;所述第一壳体的内侧壁上对 应所述第一卡槽的位置设有第三卡槽,外侧壁上对应所述第二卡槽的位置设有第四卡槽; 所述第一壳体与所述第二壳体拼接时,所述第一卡件可对应卡接到所述第二卡槽和所述第 四卡槽内,所述第二卡件可对应卡接到所述第一卡槽和所述第三卡槽内。

7.根据权利要求6所述的防电源线转动的适配器,其特征在于,所述第一卡槽为所述第 二壳体的内侧壁从拼接处向远离所述第一壳体的方向延伸设置的第一滑槽;所述第三卡槽 为所述第一壳体的内侧壁从拼接处向远离所述第二壳体的方向延伸设置的第二滑槽。

8.根据权利要求6所述的防电源线转动的适配器,其特征在于,所述第二卡槽为所述第 二壳体的外侧壁向其内部凹陷形成,并延伸至拼接处;所述第四卡槽为所述第一壳体的外 侧壁向其内部凹陷形成,并延伸至拼接处。

9.根据权利要求6所述的防电源线转动的适配器,其特征在于,所述第二壳体与所述第 一壳体拼接的侧壁上还设有第五卡槽,所述第五卡槽位于所述第一卡槽和所述第二卡槽之 间;所述第一壳体与所述第二壳体拼接的侧壁上还设有第六卡槽,所述第六卡槽位于所述 第三卡槽和所述第四卡槽之间;所述第一壳体与所述第二壳体拼接时,所述连接件可对应 卡接到所述第五卡槽、所述第六卡槽内。

10.根据权利要求5所述的防电源线转动的适配器,其特征在于,所述第一卡件和所述 第二卡件的纵向截面形状为方形、圆形或椭圆形,所述连接件的纵向截面形状为方形。

1.一种防电源线转动的适配器,其特征在于,包括壳体、插头、变压器、PCB控制板以及 电源连接线,所述壳体内部中空;所述变压器和所述PCB控制板设于所述壳体内,并相互电 连接;所述插头设于所述壳体一侧上,并与所述PCB控制板电连接;所述电源连接线的一端 固定卡接到所述插头的另一侧上,并与所述PCB控制板电连接,另一端可与移动设备电连 接。 2.根据权利要求1所述的防电源线转动的适配器,其特征在于,所述壳体包括第一壳体 和第二壳体,所述第一壳体和所述第二壳体相互拼接,且二者之间形成容纳腔,所述变压器 和所述PCB控制板设于所述容纳腔内,所述插头设于所述第一壳体与所述第二壳体拼接处 的一侧上,所述电源连接线的一端固定卡接到所述第一壳体与所述第二壳体拼接处的另一 侧上。 3.根据权利要求2所述的防电源线转动的适配器,其特征在于,所述第一壳体和所述第 二壳体的形状为方形,所述插头设于所述第一壳体和所述第二壳体拼接处的一侧边上,所 述电源连接线的一端固定卡接到所述第一壳体和所述第二壳体拼接处背离所述插头的一 侧边上。 4.根据权利要求2所述的防电源线转动的适配器,其特征在于,所述电源连接线的一端 设有卡接部,另一端为与移动设备电连接的电源线接头,所述电源连接线通过所述卡接部 卡接到所述第一壳体和所述第二壳体的拼接处。 5.根据权利要求4所述的防电源线转动的适配器,其特征在于,所述卡接部包括第一卡 件、第二卡件和连接件,所述第一卡件和所述第二卡件通过所述连接件连接,所述第一卡件 卡接到所述第一壳体和所述第二壳体拼接处的外侧壁上,所述第二卡件卡接到所述第一壳 体和所述第二壳体拼接处的内侧壁上,所述第一卡件和所述第二卡件的纵向截面积大于所 述连接件的纵向截面积。 6.根据权利要求5所述的防电源线转动的适配器,其特征在于,所述第二壳体远离所述 插头的一侧的内壁上设有第一卡槽,外侧壁上设有第二卡槽;所述第一壳体的内侧壁上对 应所述第一卡槽的位置设有第三卡槽,外侧壁上对应所述第二卡槽的位置设有第四卡槽; 所述第一壳体与所述第二壳体拼接时,所述第一卡件可对应卡接到所述第二卡槽和所述第 四卡槽内,所述第二卡件可对应卡接到所述第一卡槽和所述第三卡槽内。 7.根据权利要求6所述的防电源线转动的适配器,其特征在于,所述第一卡槽为所述第 二壳体的内侧壁从拼接处向远离所述第一壳体的方向延伸设置的第一滑槽;所述第三卡槽 为所述第一壳体的内侧壁从拼接处向远离所述第二壳体的方向延伸设置的第二滑槽。 8.根据权利要求6所述的防电源线转动的适配器,其特征在于,所述第二卡槽为所述第 二壳体的外侧壁向其内部凹陷形成,并延伸至拼接处;所述第四卡槽为所述第一壳体的外 侧壁向其内部凹陷形成,并延伸至拼接处。 9.根据权利要求6所述的防电源线转动的适配器,其特征在于,所述第二壳体与所述第 一壳体拼接的侧壁上还设有第五卡槽,所述第五卡槽位于所述第一卡槽和所述第二卡槽之 间;所述第一壳体与所述第二壳体拼接的侧壁上还设有第六卡槽,所述第六卡槽位于所述 第三卡槽和所述第四卡槽之间;所述第一壳体与所述第二壳体拼接时,所述连接件可对应 卡接到所述第五卡槽、所述第六卡槽内。 10.根据权利要求5所述的防电源线转动的适配器,其特征在于,所述第一卡件和所述 第二卡件的纵向截面形状为方形、圆形或椭圆形,所述连接件的纵向截面形状为方形。

说明书

技术领域

本实用新型涉及一种电源适配器的技术领域,尤其涉及一种防电源线转动的适配 器。

背景技术

现有的电源适配器的电源连接线,是直接设置到电源壳体内的,没有通过特定的 结构进行固定,经常在使用过程中,发生转动、串动等不良现象,很容易造成对电源线的损 坏,影响电源适配器的正常使用。

发明内容

本实用新型所要解决的技术问题是如何提供一种能防止电源线转动、串动的电源 适配器。

本实用新型解决上述技术问题的技术方案如下:

一种防电源线转动的适配器,包括壳体、插头、变压器、PCB控制板以及电源连接 线,所述壳体内部中空;所述变压器和所述PCB控制板设于所述壳体内,并相互电连接;所述 插头设于所述壳体一侧上,并与所述PCB控制板电连接;所述电源连接线的一端固定卡接到 所述插头的另一侧上,并与所述PCB控制板电连接,另一端可与移动设备电连接。

与现有技术相比,本实用新型的有益效果是:本实用新型产品的电源连接线一端 是卡接固定到壳体内的,另一端可与移动设备电连接供电,这样电源连接线就不会像现有 技术中,发生转动、串动等不良现象,造成对电源线的损坏,影响电源适配器的正常使用。

在上述技术方案的基础上,本实用新型还可以做如下改进:

进一步地,所述壳体包括第一壳体和第二壳体,所述第一壳体和所述第二壳体相 互拼接,且二者之间形成容纳腔,所述变压器和所述PCB控制板设于所述容纳腔内,所述插 头设于所述第一壳体与所述第二壳体拼接处的一侧上,所述电源连接线的一端固定卡接到 所述第一壳体与所述第二壳体拼接处的另一侧上。

采用上述进一步方案的有益效果是:壳体设置成由第一壳体和第二壳体拼接而 成,这样的结构可以方便变压器、PCB控制板以及插头的设置,并且便于电源连接线的卡接 固定,结构更加合理、稳定。

进一步地,所述第一壳体和所述第二壳体的形状为方形,所述插头设于所述第一 壳体和所述第二壳体拼接处的一侧边上,所述电源连接线的一端固定卡接到所述第一壳体 和所述第二壳体拼接处背离所述插头的一侧边上。

采用上述进一步方案的有益效果是:这种形状结构设置方便使用者的使用,便于 插接到外接电源上。

进一步地,所述电源连接线的一端设有卡接部,另一端为与移动设备电连接的电 源线接头,所述电源连接线通过所述卡接部卡接到所述第一壳体和所述第二壳体的拼接 处。

采用上述进一步方案的有益效果是:卡接部便于电源连接线卡接固定到第一壳体 和第二壳体的拼接处。

进一步地,所述卡接部包括第一卡件、第二卡件和连接件,所述第一卡件和所述第 二卡件通过所述连接件连接,所述第一卡件卡接到所述第一壳体和所述第二壳体拼接处的 外侧壁上,所述第二卡件卡接到所述第一壳体和所述第二壳体拼接处的内侧壁上,所述第 一卡件和所述第二卡件的纵向截面积大于所述连接件的纵向截面积。

采用上述进一步方案的有益效果是:这样的结构能使得电源连接线很稳定的卡接 固定到第一壳体和第二壳体的拼接处,第一卡件卡接到拼接处的外侧壁上,第二卡件卡接 到拼接处的内侧壁上,形成内外卡接固定的结构,而不是单独的一处卡接固定,防止电源连 接线发生转动、串动的效果更好。

进一步地,所述第二壳体远离所述插头的一侧的内壁上设有第一卡槽,外侧壁上 设有第二卡槽;所述第一壳体的内侧壁上对应所述第一卡槽的位置设有第三卡槽,外侧壁 上对应所述第二卡槽的位置设有第四卡槽;所述第一壳体与所述第二壳体拼接时,所述第 一卡件可对应卡接到所述第二卡槽和所述第四卡槽内,所述第二卡件可对应卡接到所述第 一卡槽和所述第三卡槽内。

采用上述进一步方案的有益效果是:第二卡槽和第四卡槽的配合能使得第一卡件 卡接固定更加方便,第一卡槽和第三卡槽的配合能使得第二卡件卡接固定更加方便。

进一步地,所述第一卡槽为所述第二壳体的内侧壁从拼接处向远离所述第一壳体 的方向延伸设置的第一滑槽;所述第三卡槽为所述第一壳体的内侧壁从拼接处向远离所述 第二壳体的方向延伸设置的第二滑槽。

采用上述进一步方案的有益效果是:第一滑槽和第二滑槽的配合设置使得第二卡 件的卡接固定更加方便,直接滑入卡接即可。

进一步地,所述第二卡槽为所述第二壳体的外侧壁向其内部凹陷形成,并延伸至 拼接处;所述第四卡槽为所述第一壳体的外侧壁向其内部凹陷形成,并延伸至拼接处。

采用上述进一步方案的有益效果是:使得第一卡件卡接固定更加方便。

进一步地,所述第二壳体与所述第一壳体拼接的侧壁上还设有第五卡槽,所述第 五卡槽位于所述第一卡槽和所述第二卡槽之间;所述第一壳体与所述第二壳体拼接的侧壁 上还设有第六卡槽,所述第六卡槽位于所述第三卡槽和所述第四卡槽之间;所述第一壳体 与所述第二壳体拼接时,所述连接件可对应卡接到所述第五卡槽、所述第六卡槽内。

采用上述进一步方案的有益效果是:这样就可以形成对第一卡件、第二卡件以及 连接件三个点的固定卡接,固定结构更加稳定牢靠,防电源连接线的转动、串动效果更佳。

进一步地,所述第一卡件和所述第二卡件的纵向截面形状为方形、圆形或椭圆形, 所述连接件的纵向截面形状为方形。

采用上述进一步方案的有益效果是:方便第一卡件、第二卡件以及连接件的设置, 且他们的各个形状配合,可以使得防转动、串动的效果更好,外观更加美观。

附图说明

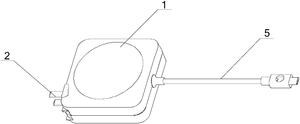

图1为本实用新型产品优选结构示意图;

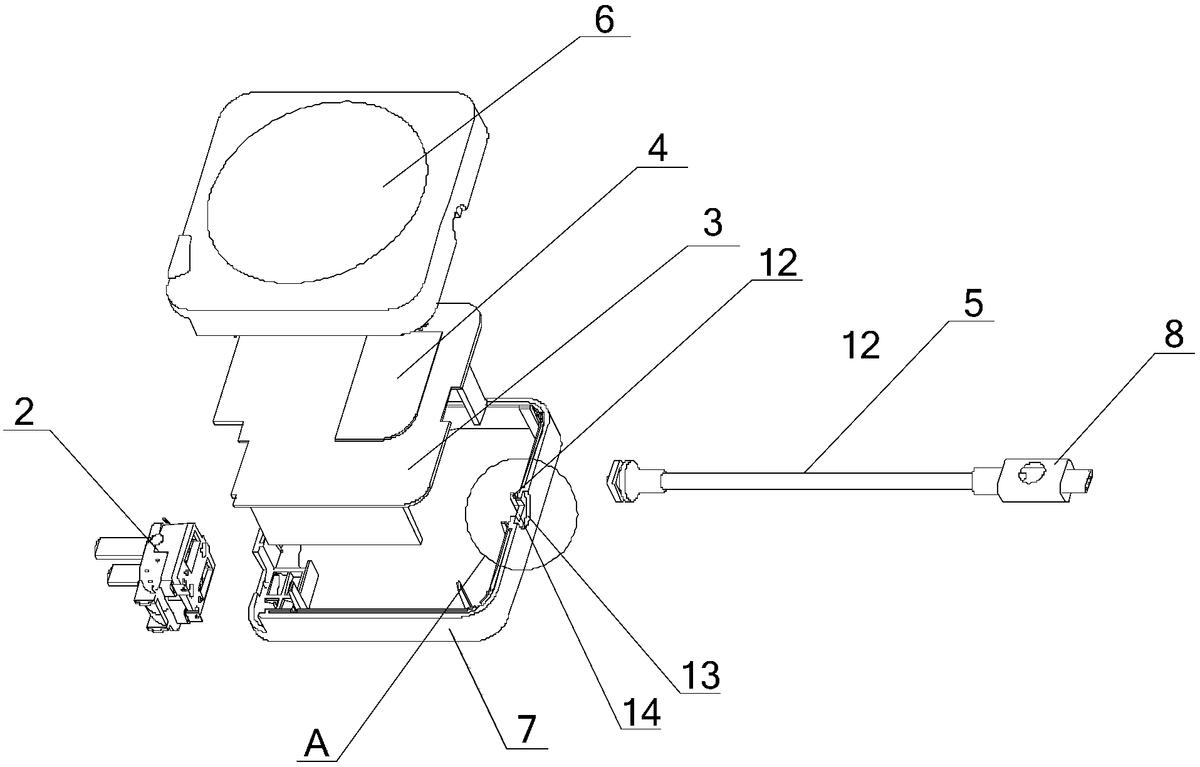

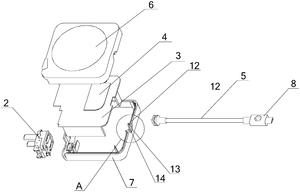

图2为本实用新型产品优选结构的分解示意图;

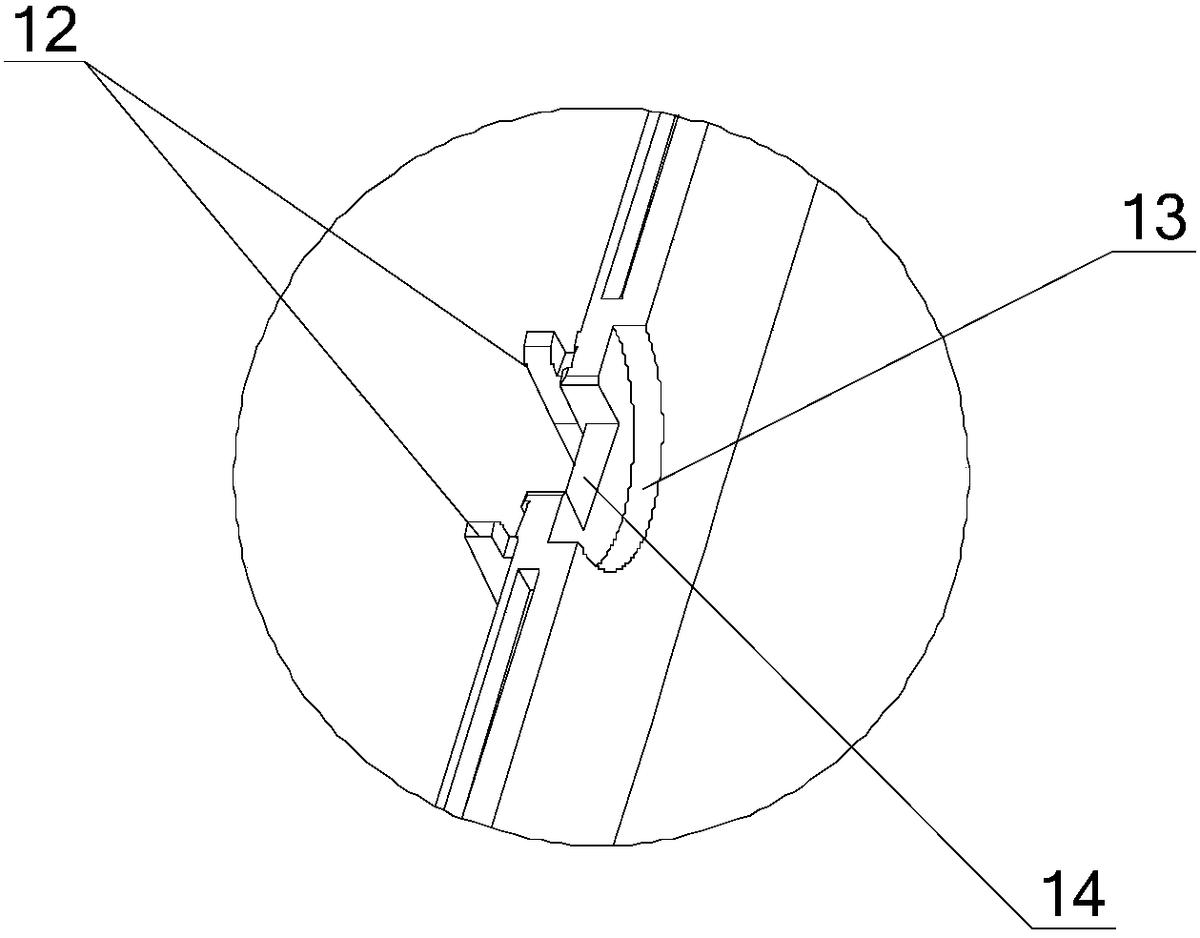

图3为图2中局部A的示意图;

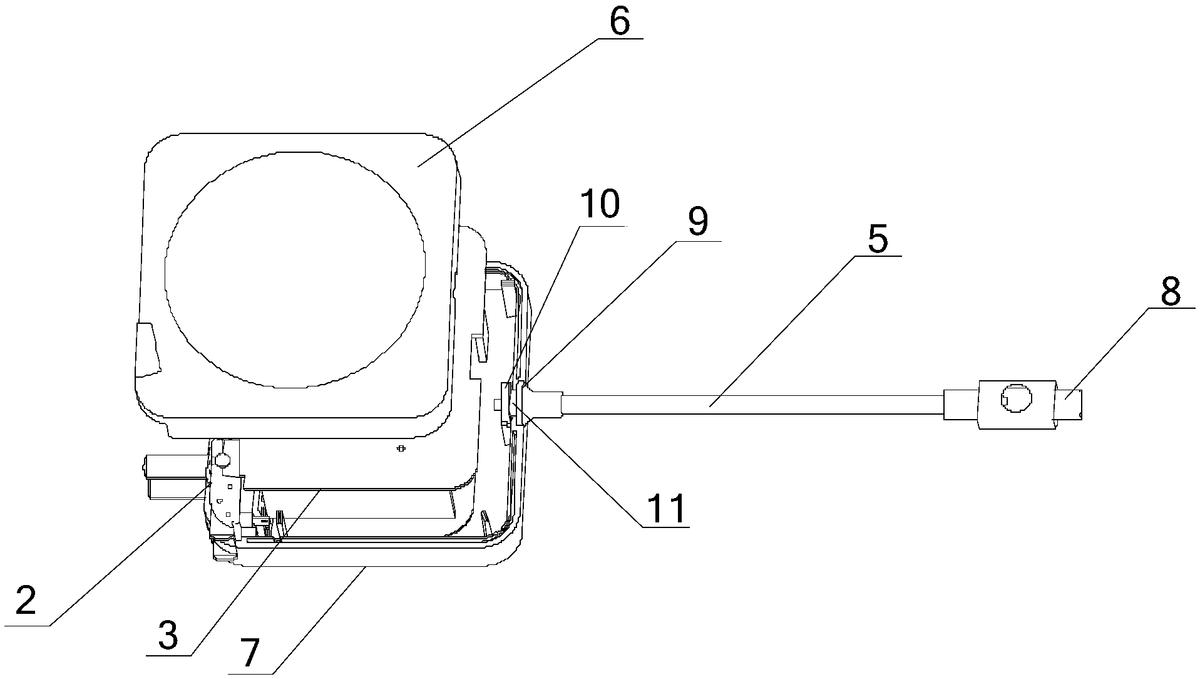

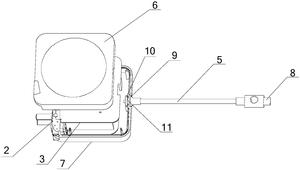

图4为本实用新型产品另一优选结构示意图;

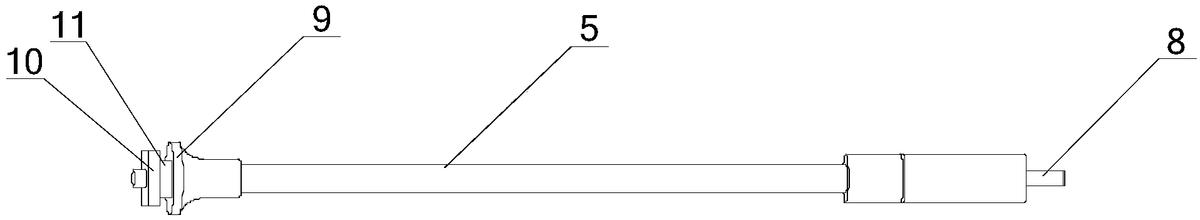

图5为本实用新型电源连接线优选的结构示意图。

附图中,各标号所代表的部件列表如下:

1、壳体,2、插头,3、变压器,4、PCB控制板,5、电源连接线,6、第一壳体,7、第二壳 体,8、电源线接头,9、第一卡件,10、第二卡件,11、连接件,12、第一卡槽,13、第二卡槽,14、 第五卡槽。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述,所举实例只用于解释本实用 新型,并非用于限定本实用新型的范围。

如图1、2所示,一种防电源线转动的适配器包括壳体1、插头2、变压器3、PCB控制板 4以及电源连接线5,所述壳体1内部中空;所述变压器3和所述PCB控制板4设于所述壳体1 内,并相互电连接;所述插头2设于所述壳体1一侧上,并与所述PCB控制板4电连接;所述电 源连接线5的一端固定卡接到所述插头2的另一侧上,并与所述PCB控制板4电连接,另一端 可与移动设备电连接。本实用新型产品的电源连接线5一端是卡接固定到壳体1内的,另一 端可与移动设备电连接供电,这样电源连接线5就不会像现有技术中,发生转动、串动等不 良现象,造成对电源线的损坏,影响电源适配器的正常使用。

如图2所示,在本实用新型一优选实施例中,所述壳体1包括第一壳体6和第二壳体 7,所述第一壳体6和所述第二壳体7相互拼接,且二者之间形成容纳腔,所述变压器3和所述 PCB控制板4设于所述容纳腔内,所述插头2设于所述第一壳体6与所述第二壳体7拼接处的 一侧上,所述电源连接线5的一端固定卡接到所述第一壳体6与所述第二壳体7拼接处的另 一侧上。壳体1设置成由第一壳体6和第二壳体7拼接而成,这样的结构可以方便变压器3、 PCB控制板4以及插头2的设置,并且便于电源连接线5的卡接固定,结构更加合理、稳定。

为了方便使用者的使用,以及便于插接到外接电源上,所述第一壳体6和所述第二 壳体7的形状为方形,所述插头2设于所述第一壳体6和所述第二壳体7拼接处的一侧边上, 所述电源连接线5的一端固定卡接到所述第一壳体6和所述第二壳体7拼接处背离所述插头 2的一侧边上。

优选地,所述电源连接线5的一端设有卡接部,另一端为与移动设备电连接的电源 线接头8,所述电源连接线5通过所述卡接部卡接到所述第一壳体6和所述第二壳体7的拼接 处。卡接部便于电源连接线5卡接固定到第一壳体6和第二壳体7的拼接处。

如图4、5所示,在本实用新型另一优选实施例中,所述卡接部包括第一卡件9、第二 卡件10和连接件11,所述第一卡件9和所述第二卡件10通过所述连接件11连接,所述第一卡 件9卡接到所述第一壳体6和所述第二壳体7拼接处的外侧壁上,所述第二卡件10卡接到所 述第一壳体6和所述第二壳体7拼接处的内侧壁上,所述第一卡件9和所述第二卡件10的纵 向截面积大于所述连接件11的纵向截面积。这样的结构能使得电源连接线5很稳定的卡接 固定到第一壳体6和第二壳体7的拼接处,第一卡件9卡接到拼接处的外侧壁上,第二卡件10 卡接到拼接处的内侧壁上,形成内外卡接固定的结构,而不是单独的一处卡接固定,防止电 源连接线5发生转动、串动的效果更好。

如图3所示,考虑到为了使得第一卡件9和第二卡件10卡接固定更加方便、稳定,所 述第二壳体7远离所述插头2的一侧的内壁上设有第一卡槽12,外侧壁上设有第二卡槽13; 所述第一壳体6的内侧壁上对应所述第一卡槽12的位置设有第三卡槽,外侧壁上对应所述 第二卡槽13的位置设有第四卡槽;所述第一壳体6与所述第二壳体7拼接时,所述第一卡件9 可对应卡接到所述第二卡槽13和所述第四卡槽内,所述第二卡件10可对应卡接到所述第一 卡槽12和所述第三卡槽内。

优选地,所述第一卡槽12为所述第二壳体7的内侧壁从拼接处向远离所述第一壳 体7的方向延伸设置的第一滑槽;所述第三卡槽为所述第一壳体6的内侧壁从拼接处向远离 所述第二壳体7的方向延伸设置的第二滑槽。第二卡件10直接滑入到第一滑槽和第二滑槽 内卡接即可,卡接方便、快速、稳定。所述第二卡槽13为所述第二壳体7的外侧壁向其内部凹 陷形成,并延伸至拼接处;所述第四卡槽为所述第一壳体6的外侧壁向其内部凹陷形成,并 延伸至拼接处,可以使得第一卡件9卡接固定更加方便。

为了进一步优化防电源连接线5转动、串动的效果,所述第二壳体7与所述第一壳 体6拼接的侧壁上还设有第五卡槽14,所述第五卡槽14位于所述第一卡槽12和所述第二卡 槽13之间;所述第一壳体6与所述第二壳体7拼接的侧壁上还设有第六卡槽,所述第六卡槽 位于所述第三卡槽和所述第四卡槽之间;所述第一壳体6与所述第二壳体7拼接时,所述连 接件11可对应卡接到所述第五卡槽14、所述第六卡槽内。这样就可以形成对第一卡件9、第 二卡件10以及连接件11三个点的固定卡接,固定结构更加稳定牢靠,防电源连接线5的转 动、串动效果更佳。

在一具体实施方式中,所述第一卡件9和所述第二卡件10的纵向截面形状可以设 置为方形、圆形或椭圆形,所述连接件11的纵向截面形状为方形。这样就能方便第一卡件9、 第二卡件10以及连接件11的设置,且他们的各个形状配合,可以使得防电源连接线5转动、 串动的效果更好,外观更加美观。需要说明的是,任何可以保证第一卡件9、第二卡件10以及 连接件11这三点形成稳定,且不会发生转动的结构皆可,此处不作限制。

以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用 新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保 护范围之内。
