【中国实用新型】一种移动电源

有权-审定授权 中国

授权公告日/公开日:
2017.12.15
专利有效期:
2017.05.24-2027.05.24
技术分类:
H02:发电、变电或配电
历史运营情况:
价值度指数:
46.0分
交易方式:
转让
价格:
¥5000.00
223 0

发布人

深圳市倍斯特科技股份有限公司

联系人杨双双

13246681127
yss0624@besiter.com.cn
273198489
深圳市宝安区福永街道白石厦社区龙王庙工业区第66幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720588963.7
申请日
20170524
公开/公告号
CN206759110U
公开/公告日
20171215
申请/专利权人
[深圳市倍斯特科技股份有限公司]
发明/设计人
[潘良春, 韩洪]
主分类号
H02J7/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,广东(44)
颁证日
G06T1/00
代理人
[杨伦]

摘要

本实用新型涉及一种移动电源,包括MCU芯片、锂电池管理芯片、LCD显示屏、Type?C接口、Micro?USB接口、DCDC芯片和电芯组,所述MCU芯片通过锂电池管理芯片与电芯组相连,所述MCU芯片与LCD显示屏相连,所述Type?C接口和Micro?USB接口通过DCDC芯片与MCU芯片相连,所述DCDC芯片与电芯组相连。通过锂电池管理芯片采集电芯组的电压、电流和温度等参数,并把这些参数通过LCD显示屏展示给用户,相比起传统的移动电源,本实用新型能够为用户提供更丰富的实时参数;另外,通过同时设置Type?C接口和Micro?USB接口,提高了适用性,几乎可以适用于市面上的所有接口。

法律状态

法律状态公告日 20171215
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种移动电源,其特征在于:包括MCU芯片、锂电池管理芯片、LCD显示屏、Type-C接 口、Micro-USB接口、DCDC芯片和电芯组,所述MCU芯片通过锂电池管理芯片与电芯组相连, 所述MCU芯片与LCD显示屏相连,所述Type-C接口和Micro-USB接口通过DCDC芯片与MCU芯片 相连,所述DCDC芯片与电芯组相连。

2.根据权利要求1所述的一种移动电源,其特征在于:还包括Type-C控制芯片,所述 Type-C接口通过Type-C控制芯片与MCU芯片相连。

3.根据权利要求1所述的一种移动电源,其特征在于:所述电芯组包括4个电芯单体。

4.根据权利要求3所述的一种移动电源,其特征在于:所述电芯单元为石墨烯电芯。

5.根据权利要求1所述的一种移动电源,其特征在于:所述Type-C接口和Micro-USB接 口分别通过开关电路与MCU芯片相连。

6.根据权利要求5所述的一种移动电源,其特征在于:所述开关电路包括MOS管和三极 管。

7.根据权利要求1所述的一种移动电源,其特征在于:所述锂电池管理芯片分别通过电 压采集电路、电流采集电路、温度采集电路与电芯组相连。

8.根据权利要求1-7任一项所述的一种移动电源,其特征在于:所述锂电池管理芯片的 型号为SH366000AX。

1.一种移动电源,其特征在于:包括MCU芯片、锂电池管理芯片、LCD显示屏、Type-C接 口、Micro-USB接口、DCDC芯片和电芯组,所述MCU芯片通过锂电池管理芯片与电芯组相连, 所述MCU芯片与LCD显示屏相连,所述Type-C接口和Micro-USB接口通过DCDC芯片与MCU芯片 相连,所述DCDC芯片与电芯组相连。 2.根据权利要求1所述的一种移动电源,其特征在于:还包括Type-C控制芯片,所述 Type-C接口通过Type-C控制芯片与MCU芯片相连。 3.根据权利要求1所述的一种移动电源,其特征在于:所述电芯组包括4个电芯单体。 4.根据权利要求3所述的一种移动电源,其特征在于:所述电芯单元为石墨烯电芯。 5.根据权利要求1所述的一种移动电源,其特征在于:所述Type-C接口和Micro-USB接 口分别通过开关电路与MCU芯片相连。 6.根据权利要求5所述的一种移动电源,其特征在于:所述开关电路包括MOS管和三极 管。 7.根据权利要求1所述的一种移动电源,其特征在于:所述锂电池管理芯片分别通过电 压采集电路、电流采集电路、温度采集电路与电芯组相连。 8.根据权利要求1-7任一项所述的一种移动电源,其特征在于:所述锂电池管理芯片的 型号为SH366000AX。

说明书

技术领域

本实用新型涉及移动电源技术领域,尤其涉及一种移动电源。

背景技术

随着人们生活水平的逐步提高,智能手机、平板电脑和数码相机等便携式电子设 备越来越普及,现代人的生活已经无法离开各种便携式电子设备。市面上现有的便携式电 子设备的能耗较高,普遍存在续航时间短的问题,为了解决这一问题,用户通常需要配备移 动电源。

现有技术的移动电源存在以下两个较突出的问题:仅显示电量,用户无法掌握其 工作状态;接口单一,多数只提供Micro-USB一种接口。

发明内容

为了克服上述现有技术的不足,本实用新型提出了一种移动电源,能对电芯组进 行全面的参数采集,并通过LCD显示屏展示给用户;同时提供了Type-C接口和Micro-USB接 口两种接口,适用性更强。。

本实用新型解决上述技术问题的技术方案如下:一种移动电源,包括MCU芯片、锂 电池管理芯片、LCD显示屏、Type-C接口、Micro-USB接口、DCDC芯片和电芯组,所述MCU芯片 通过锂电池管理芯片与电芯组相连,所述MCU芯片与LCD显示屏相连,所述Type-C接口和 Micro-USB接口通过DCDC芯片与MCU芯片相连,所述DCDC芯片与电芯组相连。

本实用新型的有益效果在于:通过锂电池管理芯片采集电芯组的电压、电流和温 度等参数,并把这些参数通过LCD显示屏展示给用户,相比起传统的移动电源,本实用新型 能够为用户提供更丰富的实时参数;另外,通过同时设置Type-C接口和Micro-USB接口,提 高了本实用新型的适用性,几乎可以适用于市面上的所有接口。

进一步地,一种移动电源,还包括Type-C控制芯片,所述Type-C接口通过Type-C控 制芯片与MCU芯片相连。

进一步地,所述电芯组包括4个电芯单体。

进一步地,所述电芯单元为石墨烯电芯。

进一步地,所述Type-C接口和Micro-USB接口分别通过开关电路与MCU芯片相连。

进一步地,所述开关电路包括MOS管和三极管。

进一步地,所述锂电池管理芯片分别通过电压采集电路、电流采集电路、温度采集 电路与电芯组相连。

进一步地,所述锂电池管理芯片的型号为SH366000AX。

附图说明

图1为本实用新型一种移动电源的模块示意图;

图2为本实用新型与Type-C接口相连的开关电路的电路原理图;

图3为本实用新型与Micro-USB接口相连的开关电路的电路原理图。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述,所举实例只用于解释本实用 新型,并非用于限定本实用新型的范围。

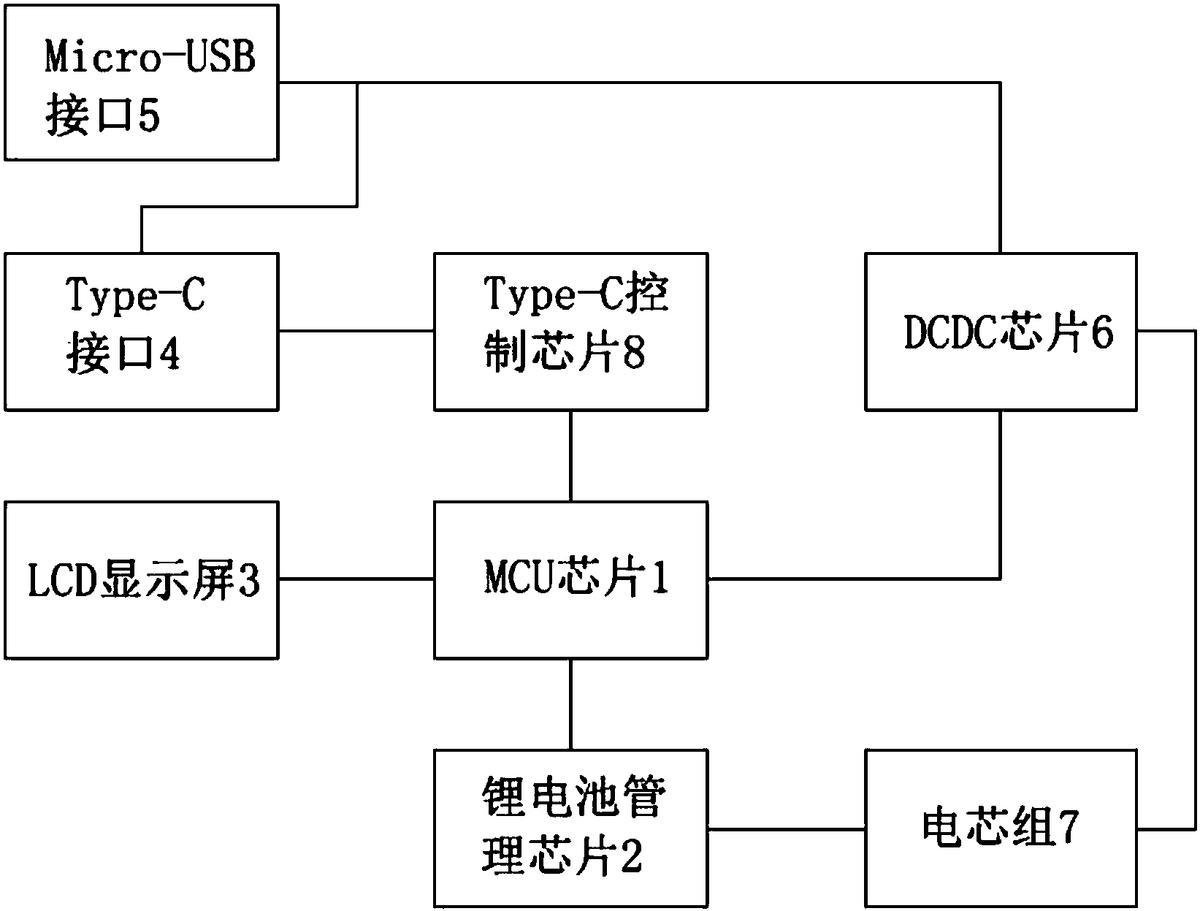

如图1所示,图1为本实用新型一种移动电源的模块示意图。一种移动电源,包括 MCU芯片1、锂电池管理芯片2、LCD显示屏3、Type-C接口4、Micro-USB接口5、DCDC芯片6和电 芯组7。所述MCU芯片1通过锂电池管理芯片2与电芯组7相连,所述MCU芯片1与LCD显示屏3相 连,所述Type-C接口4和Micro-USB接口5通过DCDC芯片6与MCU芯片1相连,所述DCDC芯片6与 电芯组7相连。具体地,所述锂电池管理芯片2的型号为SH366000AX。

通过锂电池管理芯片2采集电芯组7的电压、电流和温度等参数,并把这些参数通 过LCD显示屏3展示给用户,相比起传统的移动电源,本实用新型能够为用户提供更丰富的 实时参数;另外,通过同时设置Type-C接口4和Micro-USB接口5,提高了本实用新型的适用 性,几乎可以适用于市面上的所有接口。

具体地,所述锂电池管理芯片2分别通过电压采集电路、电流采集电路、温度采集 电路与电芯组7相连。电压采集电路用于采集电芯组7的电压参数,电流采集电路用于采集 电芯组7的电流参数,温度采集电路5用于采集电芯组7的温度参数。在正常的状态下,电芯 组7的电压、电流、温度等均应处于一下固定的范围内。以电压为例,在本实施例中,电芯组7 内每个电芯单体的电压标准范围为2.75-4.20V,当某个电芯单体的实时电压超出这个范围 时,说明此电芯单体的电压异常。锂电池管理芯片2采集电芯组7的电压、电流、温度等参数 后,由MCU芯片1对参数进行分析处理,判断电芯组7的状态是否正常,确保移动电源和用户 的安全。

一种移动电源,还包括Type-C控制芯片8,所述Type-C接口4通过Type-C控制芯片8 与MCU芯片1相连。充电数据包括电压和电流等,以电压为例,在本实施例中,移动电源的充 电电压包括5V、9V、12V、15V、16V、18V和20V几种,每个电压分别对应不同的电流值。当使用 Type-C接口4进行充放电操作时,Type-C控制芯片8用于读取Type-C接口4的充电数据,并把 读取到的充电数据发送到MCU芯片1,MCU芯片1处理分析充电数据后选择合适的参数,如 5.0V/2.0A,再根据这个参数进一步控制DCDC芯片6对电芯组7进行充电。

所述电芯组7包括4个电芯单体,所述电芯单元为石墨烯电芯。石墨烯电芯具有容 量高、充电快和安全的优点,采集石墨烯电芯组7成的电芯组7,有利于大幅提高移动电源的 性能。

所述Type-C接口4和Micro-USB接口5分别通过开关电路与MCU芯片1相连,所述开 关电路包括MOS管和三极管。

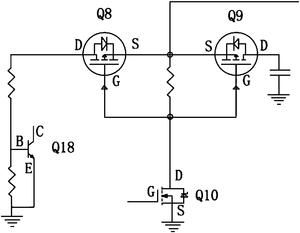

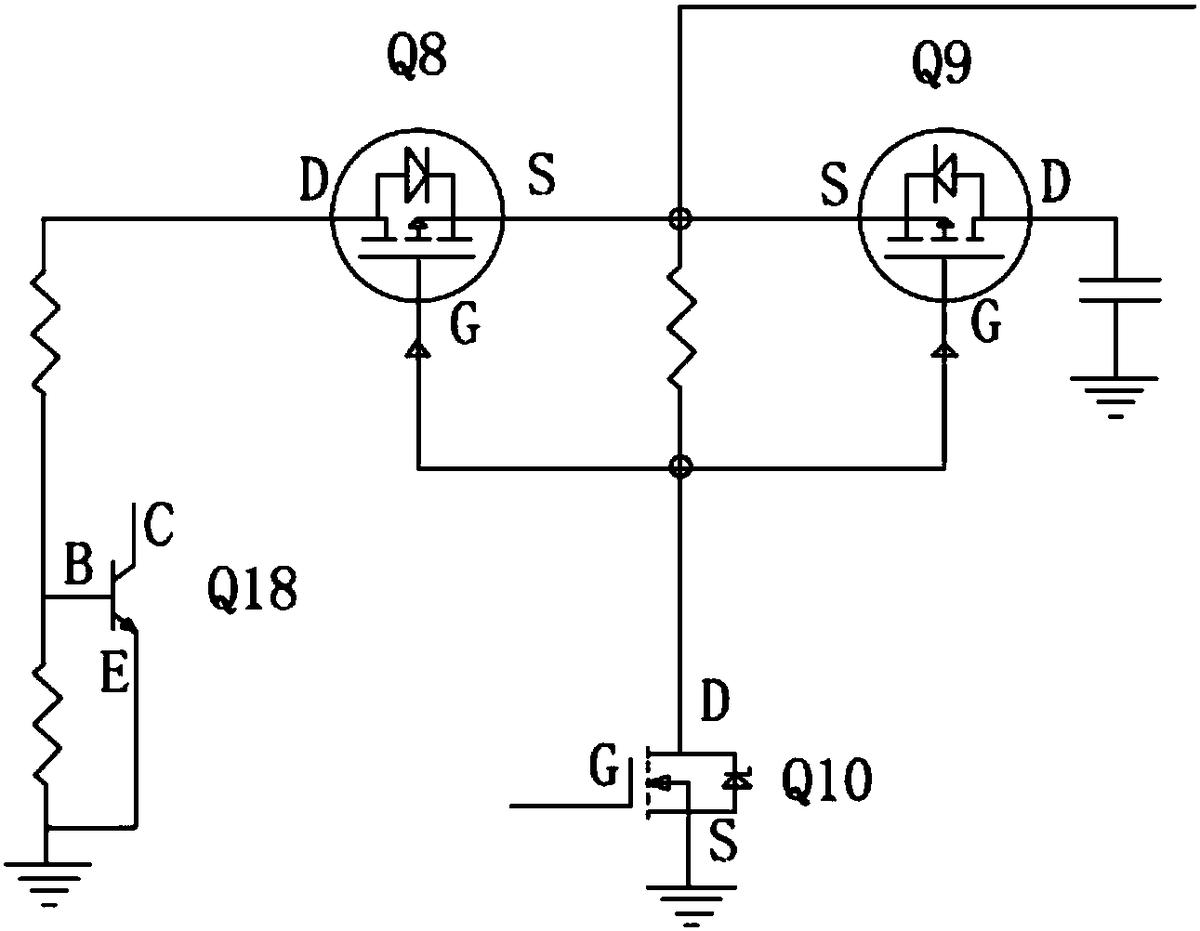

如图2所示,图2为本实用新型与Type-C接口4相连的开关电路的电路原理图。与 Type-C接口4相连的开关电路包括第一三极管Q18、第一MOS管Q8、第二MOS管Q9和第三MOS管 Q10。

所述Type-C接口4与第一三极管Q18的B极相连,所述第一三极管Q18的B极通过电 阻接地,所述第一三极管Q18的C极与MCU芯片1相连,所述第一三极管Q18的E极接地;所述 Type-C接口4与第一MOS管Q8的D极相连,所述第一MOS管Q8的S极和第二MOS管Q9的S极相连, 所述第一MOS管Q8的G极和第二MOS管Q9的G极相连,所述第一MOS管Q8的S极与第二MOS管Q9 的S极的连接端和第一MOS管Q8的G极与第二MOS管Q9的G极的连接端之间通过电阻相连;所 述第一MOS管Q8的G极与第二MOS管Q9的G极的连接端与第三MOS管Q10的D极相连,所述第三 MOS管Q10的S极接地,所述第三MOS管Q10的G极与MCU芯片1相连。

具体地,所述第一三极管Q18的型号为2N3904,所述第一MOS管Q8和第二MOS管Q9的 型号为PK501BA,所述第三MOS管Q10的型号为2N7002。

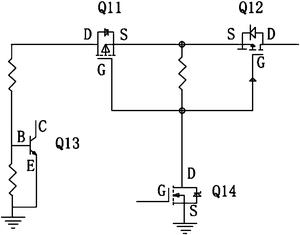

如图3所示,图3为本实用新型与Micro-USB接口5相连的开关电路的电路原理图。 与Micro-USB接口5相连的开关电路包括第二三极管Q13、第四MOS管Q11、第五MOS管Q12和第 六MOS管Q14。

所述Micro-USB接口5与第二三极管Q13的B极相连,所述第二三极管Q13的B极通过 电阻接地,所述第二三极管Q13的C极与MCU芯片1相连,所述第二三极管Q13的E极接地;所述 Micro-USB接口5与第四MOS管Q11的D极相连,所述第四MOS管Q11的S极和第五MOS管Q12的S 极相连,所述第四MOS管Q11的G极和第五MOS管Q12的G极相连,所述第四MOS管Q11的S极与第 五MOS管Q12的S极的连接端和第四MOS管Q11的G极与第五MOS管Q12的G极的连接端之间通过 电阻相连;所述第四MOS管Q11的G极与第五MOS管Q12的G极的连接端与第六MOS管Q14的D极 相连,所述第六MOS管Q14的S极接地,所述第六MOS管Q14的G极与MCU芯片1相连。

具体地,所述第二三极管Q13的型号为2N3904,所述第四MOS管Q11和第五MOS管Q12 的型号为GV3407,所述第六MOS管Q14的型号为2N7002。

MCU芯片1通过采集第一三极管Q18的C极的信号,检测Type-C接口4是否有接入信 号。当Type-C接口4没有接入信号时,第一三极管Q18的B极为低电平、C极为高电平;当Type- C接口4有接入信号时,第一三极管Q18的B极为高电平,第一三极管Q18导通,第一三极管Q18 的C极电平被拉低。

MCU芯片1通过采集第二三极管Q13的C极的信号,检测Micro-USB接口5是否有接入 信号。当Micro-USB接口5没有接入信号时,第二三极管Q13的B极为低电平、C极为高电平;当 Micro-USB接口5有接入信号时,第二三极管Q13的B极为高电平,第二三极管Q13导通,第二 三极管Q13的C极电平被拉低。

MCU芯片1与第三MOS管Q10的G极相连,通过控制第三MOS管Q10来控制第一MOS管 Q8、第二MOS管Q9的导通或者断开,从而连通或者切断Type-C接口4;MCU芯片1与第六MOS管 Q14的G极相连,通过控制第六MOS管Q14来控制第四MOS管Q11、第五MOS管Q12的导通或者断 开,从而连通或者切断Micro-USB接口5。

当第一三极管Q18检测到接入信号时,MCU芯片1通过第六MOS管Q14控制Micro-USB 接口5断开,通过第三MOS管Q10控制Type-C接口4接通;当第二三极管Q13检测到接入信号 时,MCU芯片1通过第三MOS管Q10控制Type-C接口4断开,通过第六MOS管Q14控制Micro-USB 接口5连通,实现同一时间只有一个接口被启用,另一个则断开,提高了移动电源的适用性。

以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用 新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保 护范围之内。
