【中国实用新型】柔性制造单元智能控制系统

有权-审定授权 中国

申请号:
CN201720800363.2
专利权人:
常州机电职业技术学院
授权公告日/公开日:
2018.01.09
专利有效期:
2017.07.04-2027.07.04
技术分类:
G05:控制;调节
历史运营情况:
价值度指数:
54.0分
交易方式:
转让
价格:
面议
1284 0

发布人

常州机电职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720800363.2
申请日
20170704
公开/公告号
CN206863573U
公开/公告日
20180109
申请/专利权人
[常州机电职业技术学院]
发明/设计人
[周微]
主分类号
G05B19/418
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[孙彬]

摘要

本实用新型涉及一种柔性制造单元智能控制系统,本柔性制造单元智能控制系统包括:控制器,与该控制器相连的数控机床和机械手;其中所述机械手适于将工件抓取后放入数控机床中加工,并待加工完毕后,将工件取出,本实用新型实现了多设备协同配合,提高加工效率。

法律状态

法律状态公告日 20180109
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(4

独立权利要求数量(1

1.一种柔性制造单元智能控制系统,其特征在于,包括:

控制器,与该控制器相连的数控机床和机械手;其中

所述机械手适于将工件抓取后放入数控机床中加工,并待加工完毕后,将工件取出。

2.根据权利要求1所述的柔性制造单元智能控制系统,其特征在于,

所述数控机床设有安全门,该安全门通过电机牵引控制;

当机械手将工件送至数控机床时,所述控制器控制电机牵引安全门打开;以及在机械 手离开后,控制器控制电机牵引安全门关闭。

3.根据权利要求2所述的柔性制造单元智能控制系统,其特征在于,

所述控制器内设有设备监控模块,与该设备监控模块相连的机械手通讯模块和设备通 讯模块;其中

所述设备通讯模块适于连接数控机床和送料机,该送料机适于输送机械手待取工件;

所述控制器内还设有工件加工数据库和任务调度模块,且通过任务调度模块将加工任 务发送至数控机床,并从工件加工数据库调用待加工工件的加工参数。

4.根据权利要求3所述的柔性制造单元智能控制系统,其特征在于,

所述数控机床内还设有由控制器控制的夹具,即

工件进入数控机床后,所述控制器控制夹具夹紧工件。

1.一种柔性制造单元智能控制系统,其特征在于,包括: 控制器,与该控制器相连的数控机床和机械手;其中 所述机械手适于将工件抓取后放入数控机床中加工,并待加工完毕后,将工件取出。 2.根据权利要求1所述的柔性制造单元智能控制系统,其特征在于, 所述数控机床设有安全门,该安全门通过电机牵引控制; 当机械手将工件送至数控机床时,所述控制器控制电机牵引安全门打开;以及在机械 手离开后,控制器控制电机牵引安全门关闭。 3.根据权利要求2所述的柔性制造单元智能控制系统,其特征在于, 所述控制器内设有设备监控模块,与该设备监控模块相连的机械手通讯模块和设备通 讯模块;其中 所述设备通讯模块适于连接数控机床和送料机,该送料机适于输送机械手待取工件; 所述控制器内还设有工件加工数据库和任务调度模块,且通过任务调度模块将加工任 务发送至数控机床,并从工件加工数据库调用待加工工件的加工参数。 4.根据权利要求3所述的柔性制造单元智能控制系统,其特征在于, 所述数控机床内还设有由控制器控制的夹具,即 工件进入数控机床后,所述控制器控制夹具夹紧工件。

说明书

技术领域

本实用新型涉及机器人技术、数控技术及自动控制技术。

背景技术

柔性制造单元是一个由计算机集成管理和控制、高效率地制造某一类中小批量多 品种零部件的自动化制造系统,它常由机械手、数控机床、供料机构及控制系统构成。它能 根据制造任务或生产环境的变化迅速进行调整,以适宜于多品种、中小批量生产。当制造对 象发生变化时,它能够方便的通过改变编程软件、工装、刀具就可以制造出所需的零件。柔 性制造技术是实现未来工厂的新颖概念模式和新的发展趋势,决定制造企业未来发展前途 的具有战略意义的举措。

目前国内柔性制造单元普及程度还不高,主要基于以下两点:第一、高昂的价格。 国外进口的柔性制造单元价格昂贵,许多中小企业不能接受,是柔性制造单元不能普及的 一个主要原因。本项目通过自主研发控制系统、控制方法及编制程序,在保证功能和精度的 前提下大大降低了成本,使其普及化成为可能。第二、关键控制技术没有很好的解决。国产 柔性制造单元的结构设计、定位机构精度及安全防护等都存在一定问题,如:(1)机械手运 动速度快,运动区域与设备有重叠,存在干涉区域。(2)在生产现场有干扰、振动、谐振的情 况下,数据通信不够通畅。(3)数据处理能力和方法有待提高。

发明内容

本实用新型的目的是提供一种柔性制造单元智能控制系统,以实现数控机床和机 械手协同配合工作。

为了解决上述技术问题,本实用新型提供了一种柔性制造单元智能控制系统,包 括:控制器,与该控制器相连的数控机床和机械手;其中所述机械手适于将工件抓取后放入 数控机床中加工,并待加工完毕后,将工件取出。

进一步,所述数控机床设有安全门,该安全门通过电机牵引控制;当机械手将工件 送至数控机床时,所述控制器控制电机牵引安全门打开;以及在机械手离开后,控制器控制 电机牵引安全门关闭。

进一步,所述控制器内设有设备监控模块,与该设备监控模块相连的机械手通讯 模块和设备通讯模块;其中所述设备通讯模块适于连接数控机床和送料机,该送料机适于 输送机械手待取工件;所述控制器内还设有工件加工数据库和任务调度模块,且通过任务 调度模块将加工任务发送至数控机床,并从工件加工数据库调用待加工工件的加工参数。

进一步,所述数控机床内还设有由控制器控制的夹具,即工件进入数控机床后,所 述控制器控制夹具夹紧工件。

本实用新型的有益效果是,本实用新型的柔性制造单元智能控制系统以实现数控 机床和机械手协同配合,提高加工效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

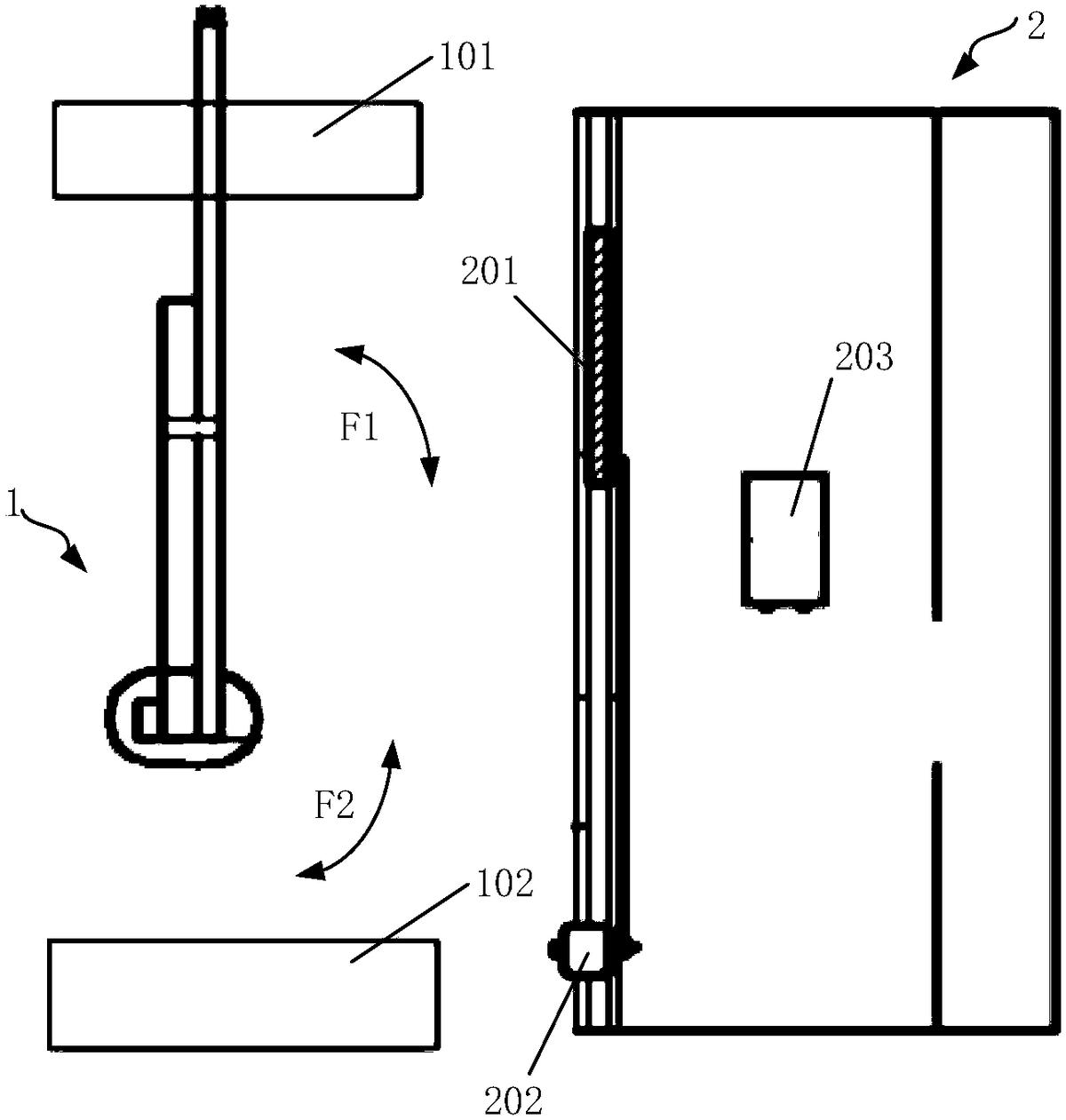

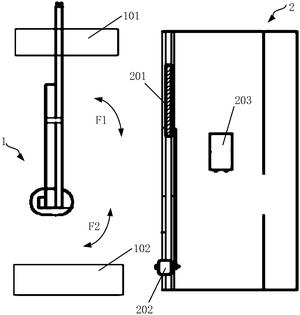

图1是本实用新型的柔性制造单元智能控制系统的布局示意图;

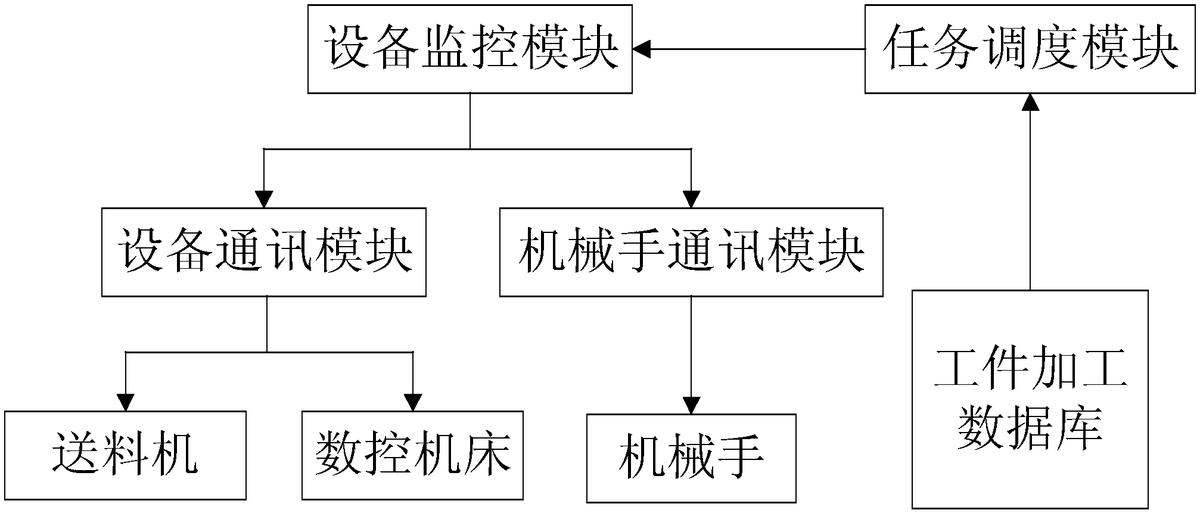

图2是本实用新型的柔性制造单元智能控制系统的原理框图。

图中:机械手1、取料处101、放料处102、数控机床2、安全门201、电机202、夹具204。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图, 仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关的构成。

如图1所示,本实用新型提供了一种柔性制造单元智能控制系统,包括:控制器,与 该控制器相连的数控机床2和机械手1;其中所述机械手1适于将工件抓取后放入数控机床2 中加工,并待加工完毕后,将工件取出。

其中,所述控制器例如但不限于采用西门子PLC S7-300。

为了使数控机床2和机械手1能够协同配合工作,并且提高加工时的安全性,所述 数控机床2设有安全门201,该安全门201通过电机202牵引控制;当机械手1将工件送至数控 机床2时,所述控制器控制电机202牵引安全门201打开;以及在机械手1离开后,控制器控制 电机202牵引安全门201关闭。

如图2所示,在具体设计中考虑了各个功能的模块化和通讯接口的标准化。在程序 设计中考虑了各个设备的各自状态和时序,保证不能发生干涉。在数据处理中考虑设计一 个小型的数据库(即工件加工数据库),存储各个设备的运行参数和相关数据。具体的,所述 控制器内设有设备监控模块,与该设备监控模块相连的机械手1通讯模块和设备通讯模块; 其中所述设备通讯模块适于连接数控机床2和送料机,该送料机适于输送机械手1待取工 件;所述控制器内还设有工件加工数据库和任务调度模块,且通过任务调度模块将加工任 务发送至数控机床2,并从工件加工数据库调用待加工工件的加工参数。

所述数控机床2内还设有由控制器控制的夹具204,即工件进入数控机床2后,所述 控制器控制夹具204夹紧工件。

本柔性制造单元智能控制系统的具体工作如下:送料时,机械手运动使机械手指 到工件位置,机械手指动作,抓住工件;随后机械手运动使手指到夹具位置;夹具夹紧工件, 并进行定位,机械手指松开,完成放料,机械手复位;工件加工时,数控机床的安全门关闭, 调用该工件相应加工参数加工工件,待加工完毕后,安全门打开;取料时,机械手指运动到 工件位置,抓住工件,夹具松开,机械手指将工件取出后,机械手将工件放置在指定位置。

通过本柔性制造单元智能控制系统将机械手1、数控机床2和控制器内各功能模块 以及工件加工数据库相结合,实现了设计柔性制造单元总体布局,合理分解相对独立的组 成部件和系统,便于项目实施和产业化。

以上述依据本实用新型的理想实施例为启示,通过上述的说明内容,相关工作人 员完全可以在不偏离本项实用新型技术思想的范围内,进行多样的变更以及修改。本项实 用新型的技术性范围并不局限于说明书上的内容,必须要根据权利要求范围来确定其技术 性范围。
