【中国实用新型】一种方便装配定位的便携式储能设备结构

有权-审定授权 中国

授权公告日/公开日:
2017.12.05
专利有效期:
2017.04.12-2027.04.12
技术分类:
H02:发电、变电或配电
历史运营情况:
价值度指数:
49.0分
交易方式:
转让
价格:
¥5000.00
155 0

发布人

深圳市倍斯特科技股份有限公司

联系人杨双双

13246681127
yss0624@besiter.com.cn
273198489
深圳市宝安区福永街道白石厦社区龙王庙工业区第66幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720381858.6
申请日
20170412
公开/公告号
CN206712497U
公开/公告日
20171205
申请/专利权人
[深圳市倍斯特科技股份有限公司]
发明/设计人
[潘良春, 廖志成, 陈庆禄]
主分类号
H02J7/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,广东(44)
颁证日
G06T1/00
代理人
[阳开亮]

摘要

本实用新型属于移动电源设备技术领域,提供一种方便装配定位的便携式储能设备结构,包括框体、连接在所述框体内的电源组件和盖设在所述框体端面上的端盖,所述端盖底面上向外延伸有插接组件和定位组件,所述框体上对应所述插接组件设有插接槽组件,所述框体上对应所述定位组件设有定位孔组件,所述插接组件包括用于紧固的第一插接件和用于定位的第二插接件,所述插接槽组件包括对应所述第一插接件的第一插接槽和对应所述第二插接件的第二插接槽,所述第一插接件位于所述端盖的两个短边上,所述第二插接件位于所述端盖的两个长边上,所述框体的背面还设有便于排汗的排汗槽;这样设计可以解决现有的结构拆装效率低,同时用户体验差的问题。

法律状态

法律状态公告日 20171205
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种方便装配定位的便携式储能设备结构,其特征在于:包括框体、连接在所述框体 内的电源组件和定位盖设在所述框体端面上的端盖,所述端盖底面上垂直向外延伸有插接 组件和定位组件,所述框体上对应所述插接组件设有插接槽组件,所述框体上对应所述定 位组件设有定位孔组件,所述插接组件包括用于紧固的第一插接件和用于辅助定位的第二 插接件,所述插接槽组件包括对应所述第一插接件的第一插接槽和对应所述第二插接件的 第二插接槽,所述第一插接件位于所述端盖的两个短边上,所述第二插接件位于所述端盖 的两个长边上,所述框体的背面还设有便于排汗的排汗槽,所述排汗槽均匀布满所述框体 的背面。

2.如权利要求1所述的方便装配定位的便携式储能设备结构,其特征在于:所述第一插 接件包括多个间隔布置的延伸块和沿所述延伸块的端部横向延伸的卡接块。

3.如权利要求2所述的方便装配定位的便携式储能设备结构,其特征在于:所述第一插 接槽与所述延伸块过渡配合,且所述第一插接槽的槽壁上开设有可供所述卡接块勾扣的开 槽。

4.如权利要求2所述的方便装配定位的便携式储能设备结构,其特征在于:所述端盖的 长边和所述端盖的短边呈圆角衔接,且多个所述延伸块中位于两端的所述延伸块的横截面 呈圆弧形。

5.如权利要求1所述的方便装配定位的便携式储能设备结构,其特征在于:所述第二插 接件为沿所述端盖的长边延伸的插接板,所述插接板与所述第二插接槽之间过渡配合。

6.如权利要求1所述的方便装配定位的便携式储能设备结构,其特征在于:所述定位组 件设置在所述第一插接件和所述第二插接件之间。

7.如权利要求6所述的方便装配定位的便携式储能设备结构,其特征在于:所述定位组 件包括沿所述端盖内侧面垂直向外延伸的定位销,所述定位孔组件包括设置与所述框体上 的定位槽,所述定位销设置于所述端盖的长边和所述端盖的短边的连接处。

8.如权利要求1-7任一项所述的方便装配定位的便携式储能设备结构,其特征在于:所 述端盖外表面呈外凸的圆弧面。

9.如权利要求1-7任一项所述的方便装配定位的便携式储能设备结构,其特征在于:所 述排汗槽呈蜘蛛网状分布在所述框体的外表面上。

10.如权利要求1-7任一项所述的方便装配定位的便携式储能设备结构,其特征在于: 所述排汗槽呈多行直线平行分布在所述框体的外表面上。

1.一种方便装配定位的便携式储能设备结构,其特征在于:包括框体、连接在所述框体 内的电源组件和定位盖设在所述框体端面上的端盖,所述端盖底面上垂直向外延伸有插接 组件和定位组件,所述框体上对应所述插接组件设有插接槽组件,所述框体上对应所述定 位组件设有定位孔组件,所述插接组件包括用于紧固的第一插接件和用于辅助定位的第二 插接件,所述插接槽组件包括对应所述第一插接件的第一插接槽和对应所述第二插接件的 第二插接槽,所述第一插接件位于所述端盖的两个短边上,所述第二插接件位于所述端盖 的两个长边上,所述框体的背面还设有便于排汗的排汗槽,所述排汗槽均匀布满所述框体 的背面。 2.如权利要求1所述的方便装配定位的便携式储能设备结构,其特征在于:所述第一插 接件包括多个间隔布置的延伸块和沿所述延伸块的端部横向延伸的卡接块。 3.如权利要求2所述的方便装配定位的便携式储能设备结构,其特征在于:所述第一插 接槽与所述延伸块过渡配合,且所述第一插接槽的槽壁上开设有可供所述卡接块勾扣的开 槽。 4.如权利要求2所述的方便装配定位的便携式储能设备结构,其特征在于:所述端盖的 长边和所述端盖的短边呈圆角衔接,且多个所述延伸块中位于两端的所述延伸块的横截面 呈圆弧形。 5.如权利要求1所述的方便装配定位的便携式储能设备结构,其特征在于:所述第二插 接件为沿所述端盖的长边延伸的插接板,所述插接板与所述第二插接槽之间过渡配合。 6.如权利要求1所述的方便装配定位的便携式储能设备结构,其特征在于:所述定位组 件设置在所述第一插接件和所述第二插接件之间。 7.如权利要求6所述的方便装配定位的便携式储能设备结构,其特征在于:所述定位组 件包括沿所述端盖内侧面垂直向外延伸的定位销,所述定位孔组件包括设置与所述框体上 的定位槽,所述定位销设置于所述端盖的长边和所述端盖的短边的连接处。 8.如权利要求1-7任一项所述的方便装配定位的便携式储能设备结构,其特征在于:所 述端盖外表面呈外凸的圆弧面。 9.如权利要求1-7任一项所述的方便装配定位的便携式储能设备结构,其特征在于:所 述排汗槽呈蜘蛛网状分布在所述框体的外表面上。 10.如权利要求1-7任一项所述的方便装配定位的便携式储能设备结构,其特征在于: 所述排汗槽呈多行直线平行分布在所述框体的外表面上。

说明书

技术领域

本实用新型属于移动电源设备技术领域,尤其涉及一种方便装配定位的便携式储 能设备结构。

背景技术

随着智能产品的功能多样化,其电池续航是一个很大的问题,移动电源的兴起很 大程度弥补了这一缺憾。现有的移动电源多为壳体拼装结构,但是现有的拼装结构为了保 证拼装的紧密性,多采用螺钉固定连接,这样导致拆装的效率降低,同时现有的移动电源长 时间握取时容易导致手心出汗,进而使得用户体验较差。

发明内容

本实用新型的目的在于提供一种方便装配定位的便携式储能设备结构,旨在解决 现有的结构拆装效率低,同时用户体验差的问题。

本实用新型是这样解决的:一种方便装配定位的便携式储能设备结构,包括框体、 连接在所述框体内的电源组件和定位盖设在所述框体端面上的端盖,所述端盖底面上垂直 向外延伸有插接组件和定位组件,所述框体上对应所述插接组件设有插接槽组件,所述框 体上对应所述定位组件设有定位孔组件,所述插接组件包括用于紧固的第一插接件和用于 辅助定位的第二插接件,所述插接槽组件包括对应所述第一插接件的第一插接槽和对应所 述第二插接件的第二插接槽,所述第一插接件位于所述端盖的两个短边上,所述第二插接 件位于所述端盖的两个长边上,所述框体的背面还设有便于排汗的排汗槽,所述排汗槽均 匀布满所述框体的背面。

进一步地,所述第一插接件包括多个间隔布置的延伸块和沿所述延伸块的端部横 向延伸的卡接块。

进一步地,所述第一插接槽与所述延伸块过渡配合,且所述第一插接槽的槽壁上 开设有可供所述卡接块勾扣的开槽。

进一步地,所述端盖的长边和所述端盖的短边呈圆角衔接,且多个所述延伸块中 位于两端的所述延伸块的横截面呈圆弧形。

进一步地,所述第二插接件为沿所述端盖的长边延伸的插接板,所述插接板与所 述第二插接槽之间过渡配合。

进一步地,所述定位组件设置在所述第一插接件和所述第二插接件之间。

进一步地,所述定位组件包括沿所述端盖内侧面垂直向外延伸的定位销,所述定 位孔组件包括设置与所述框体上的定位槽,所述定位销设置于所述端盖的长边和所述端盖 的短边的连接处。

进一步地,所述端盖外表面呈外凸的圆弧面。

进一步地,所述排汗槽呈蜘蛛网状分布在所述框体的外表面上。

进一步地,所述排汗槽呈多行直线平行分布在所述框体的外表面上。

本实用新型提供的方便装配定位的便携式储能设备结构相对于现有的技术具有 的技术效果为:通过端盖上设置的插接组件和定位组件,与框体上设置的插接槽组件和定 位孔组件多个部件之间的相互配合,保证了端盖和框体之间的装配的紧固性的前提下还可 以保证拆装更加的高效。此外设置在框体背面上的排汗槽可以使得充电宝被长时间握取 时,充电宝与手掌之间持续干燥,进而提高用户体验。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例或现有技术 描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新 型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以 根据这些附图获得其他的附图。

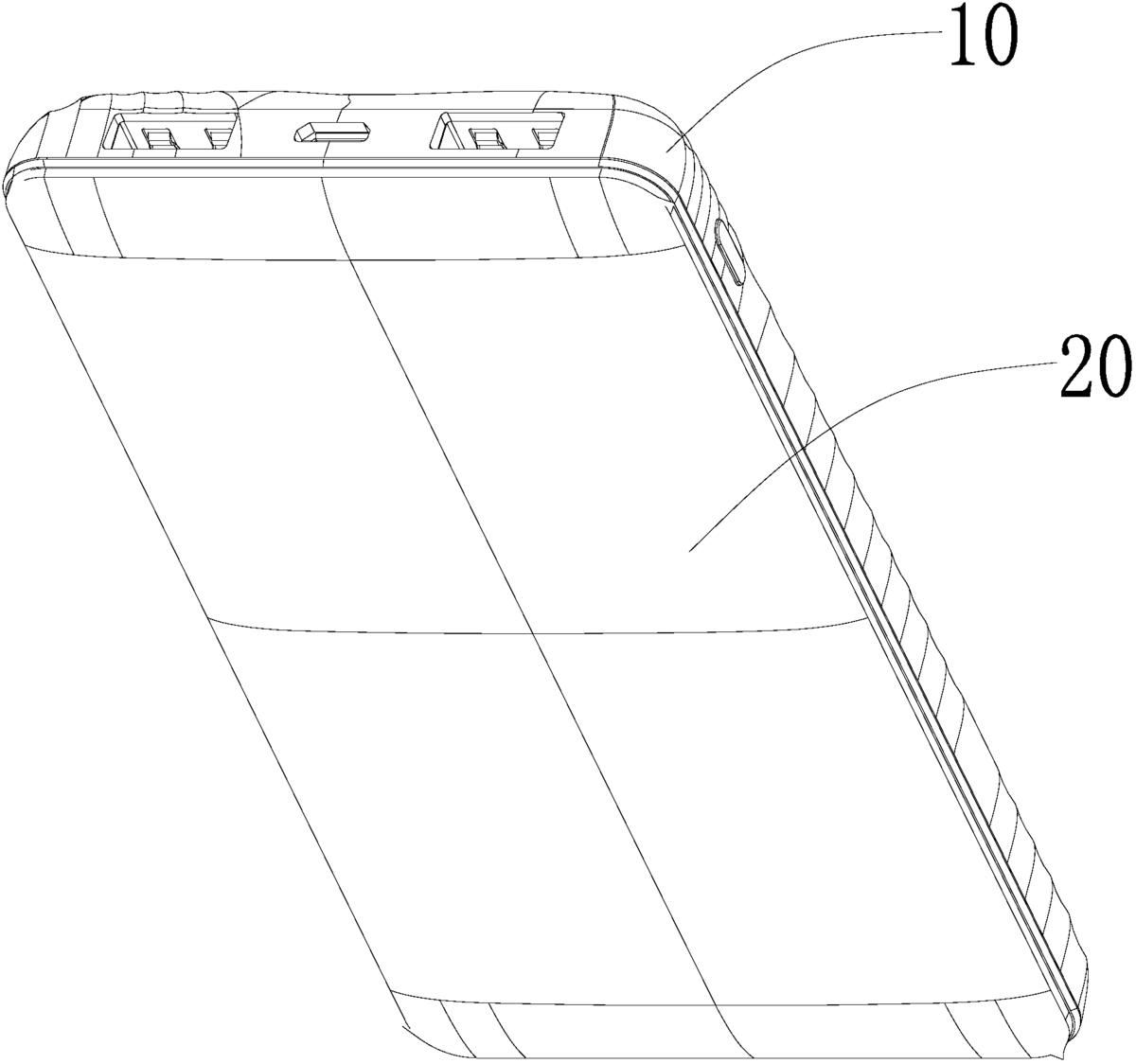

图1是本实用新型实施例提供的方便装配定位的便携式储能设备结构的整体结构 图。

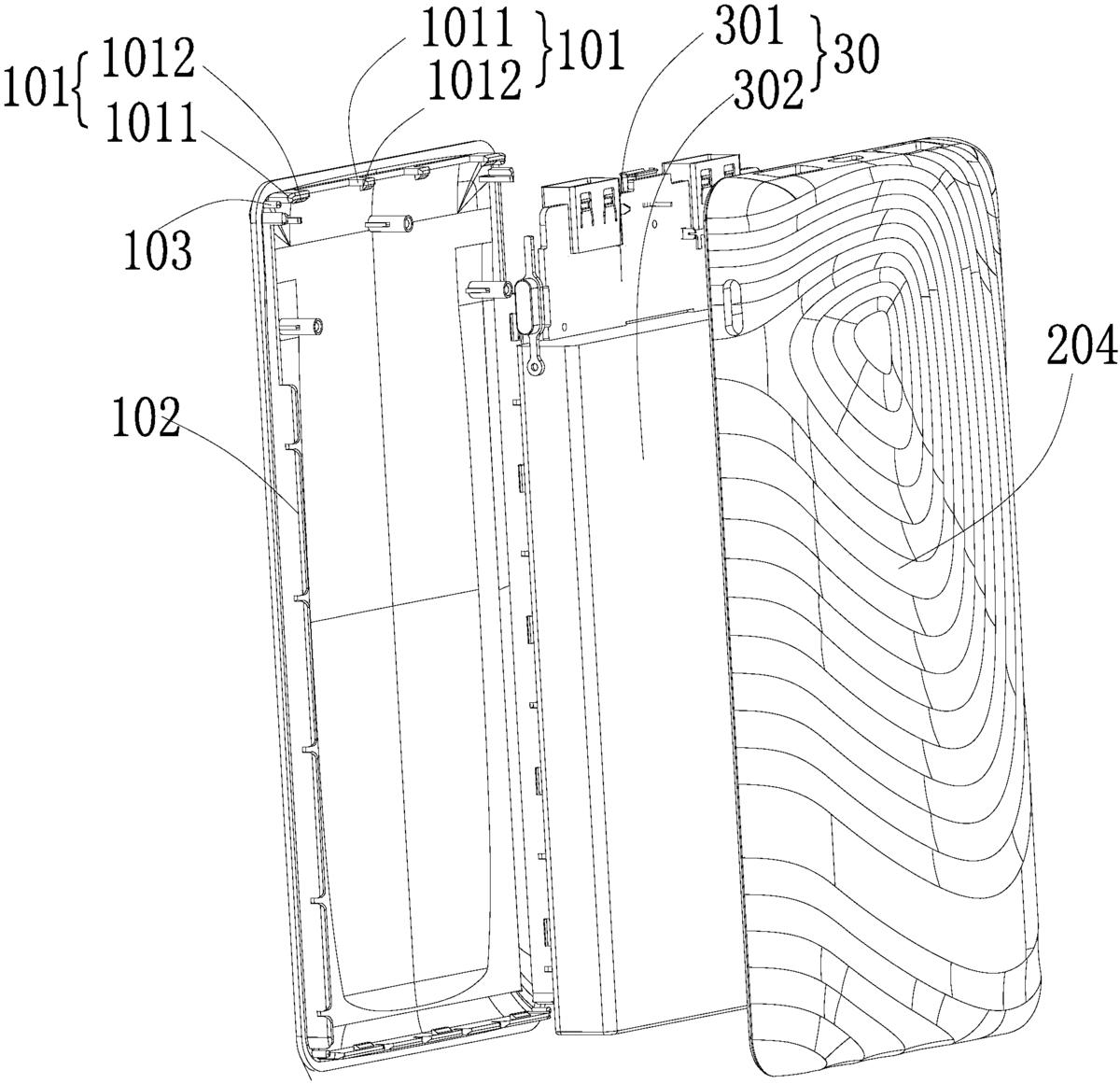

图2是本实用新型实施例提供的方便装配定位的便携式储能设备结构的分解图 一。

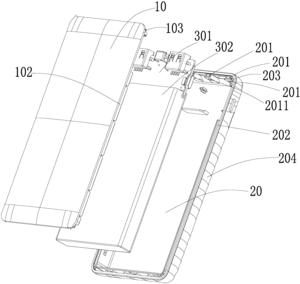

图3是本实用新型实施例提供的方便装配定位的便携式储能设备结构的分解图 二。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施 例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释 本实用新型,并不用于限定本实用新型。

需要说明的是,当元件被称为“固定于”或“设置于”另一个元件,它可以直接在另 一个元件上或者间接在该另一个元件上。当一个元件被称为是“连接于”另一个元件,它可 以是直接连接到另一个元件或间接连接至该另一个元件上。

需要理解的是,术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、 “水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关 系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须 具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性 或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者 隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个 以上,除非另有明确具体的限定。

请参照附图1和图2所示,在本实用新型实施例中,提供一种方便装配定位的便携 式储能设备结构,包括框体20、连接在该框体20内的电源组件30和定位盖设在该框体20端 面上的端盖10。该电源组件30包括相互电连接的锂电池302和控制组件301。该端盖10底面 上垂直向外延伸有插接组件和定位组件,该框体20上对应该插接组件设有插接槽组件,该 框体20上对应该定位组件设有定位孔组件,该插接组件插接在该插接槽组件的同时,定位 组件与该定位孔组件同样完成定位连接。该插接组件包括用于紧固的第一插接件101和用 于辅助定位的第二插接件102,该插接槽组件包括对应该第一插接件101的第一插接槽201 和对应该第二插接件102的第二插接槽202,该第一插接件101与第一插接槽201配合完成端 盖10和框体20的紧固连接,同时第二插接件102和定位组件配合共同完成定位连接的过程。 该端盖10优选为矩形结构,该第一插接件101位于该端盖10的两个短边上,该第二插接件 102位于该端盖10的两个长边上,该框体20的背面还设有便于排汗的排汗槽204,该排汗槽 204均匀布满该框体20的背面。

以上设计的方便装配定位的便携式储能设备结构,通过端盖10上设置的插接组件 和定位组件,与框体20上设置的插接槽组件和定位孔组件多个部件之间的相互配合,保证 了端盖10和框体20之间的装配的紧固性的前提下还可以保证拆装更加的高效。此外设置在 框体20背面上的排汗槽204可以使得充电宝被长时间握取时,充电宝与手掌之间持续干燥, 进而提高用户体验。

具体地,请参照附图2所示,在本实用新型实施例中,该第一插接件101包括多个间 隔布置的延伸块1011和沿该延伸块1011的端部横向延伸的卡接块1012,此处横向延伸是指 沿垂直于该延伸块1011的延伸方向。该延伸块1011的数量优选为四个,并且中间的两个延 伸块1011的形状相同,边上的两个延伸块1011的形状相同。此外该卡接块1012的纵截面优 选为直角梯形或三角形,这样可以保证卡接块1012可以卡接在第一插接槽201内,从而完成 端盖10和框体20的紧固连接。

具体地,请参照附图2和图3所示,在本实用新型实施例中,该第一插接槽201与该 延伸块1011过渡配合,并且该第一插接槽201的槽壁上开设有可供该卡接块1012勾扣的开 槽2011。这样设计可以通过延伸块1011与第一插接槽201的过渡配合来完成初步的紧密连 接,然后当延伸块1011插接到一定的深度后,该卡接块1012勾扣在开槽2011上,从而实现端 盖10和框体20的防拆配合。

具体地,请参照附图2和图3所示,在本实用新型实施例中,该端盖10的长边和该端 盖10的短边呈圆角衔接,并且多个该延伸块1011中位于两端的该延伸块1011的横截面呈圆 弧形。这样设计可以保证整个充电宝触感更好的同时,还因为两端的延伸块1011呈圆弧形 设计使得端盖10和框体20的配合更加的紧密。

具体地,请参照附图2和图3所示,在本实用新型实施例中,该第二插接件102为沿 该端盖10的长边延伸的插接板,该插接板与该第二插接槽202之间过渡配合。这样设计同样 可以保证端盖10和框体20的长边部分的连接配合更加的紧密。

具体地,请参照附图2和图3所示,在本实用新型实施例中,该定位组件设置在该第 一插接件101和该第二插接件102之间。并且该定位组件包括沿该端盖10内侧面垂直向外延 伸的多个定位销103,该定位孔组件包括设置与该框体20上的多个定位槽203,该定位销103 设置于该端盖10的长边和该端盖10的短边的连接处。通过该定位销103与定位槽203的配 合,进而可以保证端盖10和框体20的装配效率更高。此外在该充电宝的四个角上均设有该 定位销103和定位槽203的配合。

具体地,请参照附图1和图2所示,在本实用新型实施例中,该端盖10外表面呈外凸 的圆弧面,这样设计可以保证充电宝整体的触感,也即增加用户体验。

具体地,请参照附图2所示,在本实用新型的一个实施例中,该排汗槽204呈蜘蛛网 状分布在该框体20的外表面上。这样设计可以保证充电宝长时间握取时,手心渗出的汗液 可以呈环形流走,进而保证了框体20与手心之间的通风,从而保证框体20与手心之间的持 续干燥。

具体地,在本实用新型的另一个实施例中,该排汗槽204呈多行直线平行分布在该 框体20的外表面上。这样设计可以保证充电宝长时间握取时,手心渗出的汗液可以呈直线 快速流走,进而保证了框体20与手心之间的通风,从而保证框体20与手心之间的持续干燥。

以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本 实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型 的保护范围之内。
