摘要

本实用新型涉及便携式充电装置技术领域,提供一种移动电源,包括壳体、主控电路板、多个数据线、固定板以及多个限位件。主控电路板设于壳体内,各数据线包括接线端以及用于连接电子产品的插接端。壳体上开设安装槽,固定板通过螺钉固定于安装槽内,在固定板上开设有多个供各数据线穿设的第一穿线孔,各限位件固定于固定板朝向安装槽的一侧且与各第一穿线孔相对应。各数据线的插接端设置于固定板上,各数据线的接线端则依次穿过对应的第一穿线孔和限位件并伸入所述壳体内,并且,接线端可拆卸地主控电路板电性连接。因此,若数据线出现破损需要更换时,数据线的接线端可从主控电路板拔出,并从固定板以及限位件拆下,进而获得良好的用户体验。

法律状态

法律状态公告日 20181211
法律状态 授权
法律状态信息 授权
法律状态公告日 20181211
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(10

独立权利要求数量(1

1.一种移动电源,包括壳体、主控电路板以及多个数据线,所述主控电路板设于所述壳体内,各所述数据线包括接线端以及用于连接电子产品的插接端,其特征在于:还包括固定板以及多个限位件,所述壳体上开设安装槽,所述固定板固定于所述安装槽内,所述固定板上开设有多个供各所述数据线穿设的第一穿线孔,各所述限位件固定于所述固定板朝向所述安装槽的一侧且与各所述第一穿线孔相对应,各所述数据线的所述插接端设置于所述固定板上,各所述数据线的所述接线端依次穿过对应的所述第一穿线孔和所述限位件并伸入所述壳体内,并且,所述接线端可拆卸地与所述主控电路板电性连接。

2.根据权利要求1所述的移动电源,其特征在于:所述限位件包括板体,所述板体固定于所述固定板朝向所述安装槽的一侧上,所述板体上开设有供所述数据线穿过的第二穿线孔。

3.根据权利要求2所述的移动电源,其特征在于:所述固定板上设有安装柱以及限位柱,所述安装柱与所述限位柱相邻设置,所述板体上开设有安装孔以及限位孔,所述安装柱和所述限位柱分别插设于所述安装孔和所述限位孔内。

4.根据权利要求1所述的移动电源,其特征在于:所述壳体内还设有一隔板,所述隔板竖直插设于所述壳体的底部且位于所述固定板的下方,所述隔板靠近所述壳体底部的缘侧部向内凹陷形成卡槽,各所述数据线插接于对应的所述卡槽上。

5.根据权利要求4所述的移动电源,其特征在于:所述移动电源还包括多个呈中空结构的限位管柱,各所述限位管柱可拆卸地插设于对应的所述第一穿线孔内,各所述数据线穿过对应的所述限位管柱。

6.根据权利要求5所述的移动电源,其特征在于:所述限位管柱包括插入部以及隔挡部,所述隔挡部由所述插入部沿轴向方向凸伸形成,所述插入部穿设于所述第一穿线孔,所述隔挡部卡接于所述第一穿线孔的外缘。

7.根据权利要求6所述的移动电源,其特征在于:所述插入部上设有两相对设置的凸块,所述第一穿线孔包括第一子孔以及两第二子孔,两所述第二子孔均由所述第一子孔的孔壁沿径向方向凹陷形成,并且,两所述第二子孔相对设置,两所述凸块穿设于对应的所述第二子孔且于插入部绕轴线转动时抵靠于所述第一子孔的外缘。

8.根据权利要求1所述的移动电源,其特征在于:所述安装槽的底部向下凹陷形成多个容置槽,各所述容置槽内均设有一磁性件,各所述磁性件与各所述数据线的所述插接端相对应。

9.根据权利要求1至7任一项所述的移动电源,其特征在于:所述壳体上开设有多个用于收纳所述数据线的收线槽,各所述收线槽均与所述安装槽相连通。

10.根据权利要求9所述的移动电源,其特征在于:所述数据线的数量为三个,所述壳体上开设有三个并排设置的所述收线槽。

1.一种移动电源,包括壳体、主控电路板以及多个数据线,所述主控电路板设于所述壳体内,各所述数据线包括接线端以及用于连接电子产品的插接端,其特征在于:还包括固定板以及多个限位件,所述壳体上开设安装槽,所述固定板固定于所述安装槽内,所述固定板上开设有多个供各所述数据线穿设的第一穿线孔,各所述限位件固定于所述固定板朝向所述安装槽的一侧且与各所述第一穿线孔相对应,各所述数据线的所述插接端设置于所述固定板上,各所述数据线的所述接线端依次穿过对应的所述第一穿线孔和所述限位件并伸入所述壳体内,并且,所述接线端可拆卸地与所述主控电路板电性连接。 2.根据权利要求1所述的移动电源,其特征在于:所述限位件包括板体,所述板体固定于所述固定板朝向所述安装槽的一侧上,所述板体上开设有供所述数据线穿过的第二穿线孔。 3.根据权利要求2所述的移动电源,其特征在于:所述固定板上设有安装柱以及限位柱,所述安装柱与所述限位柱相邻设置,所述板体上开设有安装孔以及限位孔,所述安装柱和所述限位柱分别插设于所述安装孔和所述限位孔内。 4.根据权利要求1所述的移动电源,其特征在于:所述壳体内还设有一隔板,所述隔板竖直插设于所述壳体的底部且位于所述固定板的下方,所述隔板靠近所述壳体底部的缘侧部向内凹陷形成卡槽,各所述数据线插接于对应的所述卡槽上。 5.根据权利要求4所述的移动电源,其特征在于:所述移动电源还包括多个呈中空结构的限位管柱,各所述限位管柱可拆卸地插设于对应的所述第一穿线孔内,各所述数据线穿过对应的所述限位管柱。 6.根据权利要求5所述的移动电源,其特征在于:所述限位管柱包括插入部以及隔挡部,所述隔挡部由所述插入部沿轴向方向凸伸形成,所述插入部穿设于所述第一穿线孔,所述隔挡部卡接于所述第一穿线孔的外缘。 7.根据权利要求6所述的移动电源,其特征在于:所述插入部上设有两相对设置的凸块,所述第一穿线孔包括第一子孔以及两第二子孔,两所述第二子孔均由所述第一子孔的孔壁沿径向方向凹陷形成,并且,两所述第二子孔相对设置,两所述凸块穿设于对应的所述第二子孔且于插入部绕轴线转动时抵靠于所述第一子孔的外缘。 8.根据权利要求1所述的移动电源,其特征在于:所述安装槽的底部向下凹陷形成多个容置槽,各所述容置槽内均设有一磁性件,各所述磁性件与各所述数据线的所述插接端相对应。 9.根据权利要求1至7任一项所述的移动电源,其特征在于:所述壳体上开设有多个用于收纳所述数据线的收线槽,各所述收线槽均与所述安装槽相连通。 10.根据权利要求9所述的移动电源,其特征在于:所述数据线的数量为三个,所述壳体上开设有三个并排设置的所述收线槽。

说明书

技术领域

本实用新型涉及便携式储电装置技术领域,尤其提供一种移动电源。

背景技术

目前,随着智能手机、平板电脑等电子产品大规模的普及,该类电子产品已成为人们生活当中必不可少的物品。由于智能手机等电子产品均存在待机时间短的问题,因此,利用可随身携带的移动电源对其充电已成为一种趋势。一般地,移动电源的数据线采用固定连接方式与移动电源的主体连接,即数据线不可拆卸,一旦数据线出现破损,整个移动电源则无法使用,用户体验效果差。因此,亟需提供一种数据线可更换的连接方案,解决上述问题。

发明内容

本实用新型的目的在于提供一种移动电源,旨在解决现有移动电源的数据线因与主体采用固定连接方式而导致用户体验效果差的技术问题。

为实现上述目的,本实用新型采用的技术方案是:一种移动电源,包括壳体、主控电路板以及多个数据线,所述主控电路板设于所述壳体内,各所述数据线包括接线端以及用于连接电子产品的插接端,还包括固定板以及多个限位件,所述壳体上开设安装槽,所述固定板固定于所述安装槽内,所述固定板上开设有多个供各所述数据线穿设的第一穿线孔,各所述限位件固定于所述固定板朝向所述安装槽的一侧且与各所述第一穿线孔相对应,各所述数据线的所述插接端设置于所述固定板上,各所述数据线的所述接线端依次穿过对应的所述第一穿线孔和所述限位件并伸入所述壳体内,并且,所述接线端可拆卸地与所述主控电路板电性连接。

具体地,所述限位件包括板体,所述板体固定于所述固定板朝向所述安装槽的一侧上,所述板体上开设有供所述数据线穿过的第二穿线孔。

具体地,所述固定板上设有安装柱以及限位柱,所述安装柱与所述限位柱相邻设置,所述板体上开设有安装孔以及限位孔,所述安装柱和所述限位柱分别插设于所述安装孔和所述限位孔内。

进一步地,所述壳体内还设有一隔板,所述隔板竖直插设于所述壳体的底部且位于所述固定板的下方,所述隔板靠近所述壳体底部的缘侧部向内凹陷形成卡槽,各所述数据线插接于对应的所述卡槽上。

进一步地,所述移动电源还包括多个呈中空结构的限位管柱,各所述限位管柱可拆卸地插设于对应的所述第一穿线孔内,各所述数据线穿过对应的所述限位管柱。

具体地,所述限位管柱包括插入部以及隔挡部,所述隔挡部由所述插入部沿轴向方向凸伸形成,所述插入部穿设于所述第一穿线孔,所述隔挡部卡接于所述第一穿线孔的外缘。

具体地,所述插入部上设有两相对设置的凸块,所述第一穿线孔包括第一子孔以及两第二子孔,两所述第二子孔均由所述第一子孔的孔壁沿径向方向凹陷形成,并且,两所述第二子孔相对设置,两所述凸块穿设于对应的所述第二子孔且于插入部绕轴线转动时抵靠于所述第一子孔的外缘。

进一步地,所述安装槽的底部向下凹陷形成多个容置槽,各所述容置槽内均设有一磁性件,各所述磁性件与各所述数据线的所述插接端相对应。

具体地,所述壳体上开设有多个用于收纳所述数据线的收线槽,各所述收线槽均与所述安装槽相连通。

优选地,所述数据线的数量为三个,所述壳体上开设有三个并排设置的所述收线槽。

本实用新型的有益效果:本实用新型的提供的移动电源,包括壳体、主控电路板、多个数据线、固定板以及多个限位件。各数据线包括接线端以及插接端。数据线的接线端依次穿过第一穿线孔和限位件而伸入壳体内。这样,数据线的中部则限制于限位件上,避免数据线从第一穿线孔中抽出。同时,接线端可可拆卸地与主控电路板电性连接,因此,若数据线出现破损需要更换时,数据线的接线端可从主控电路板拔出,并从固定板以及限位件拆下,进而获得良好的用户体验。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

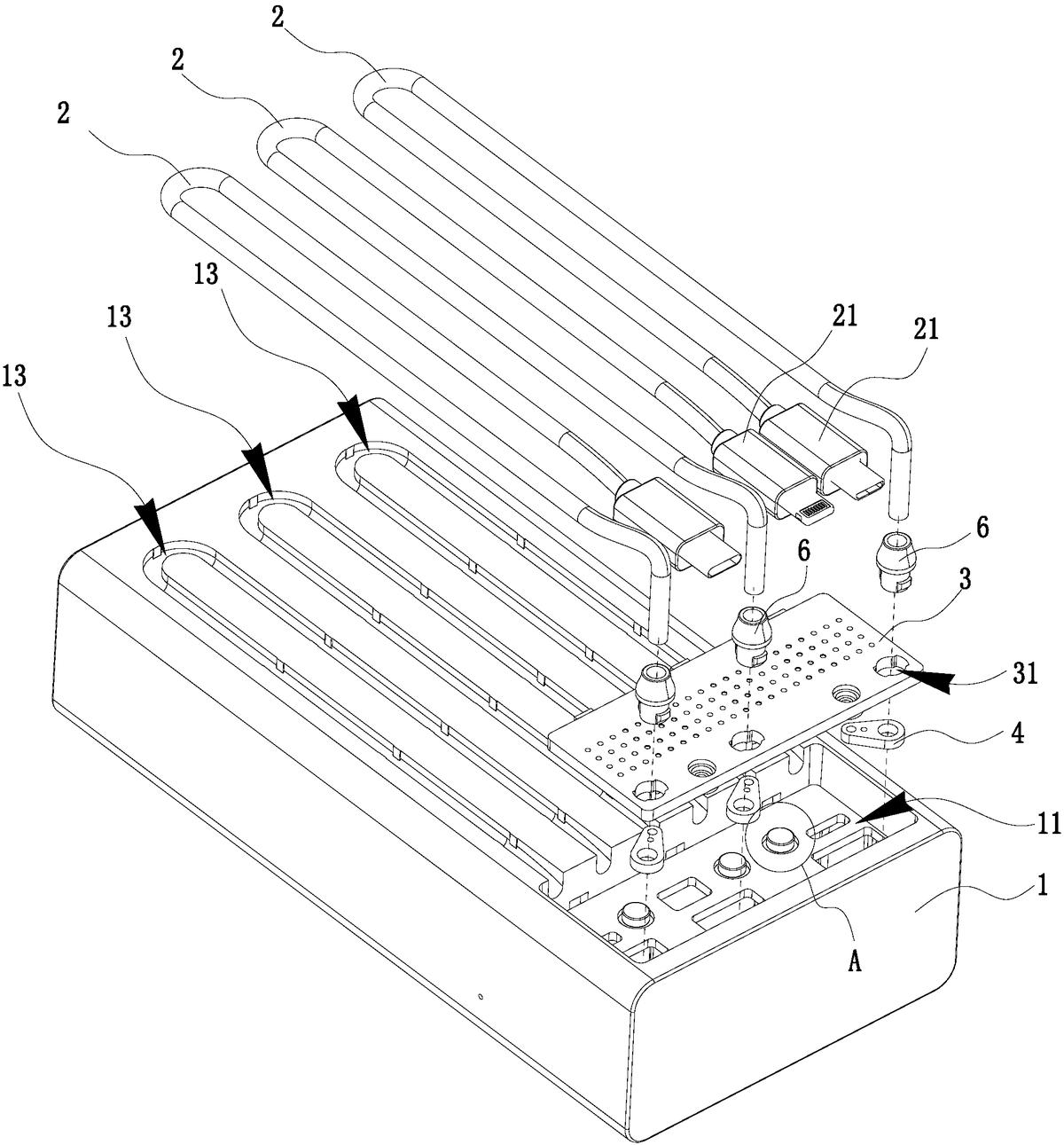

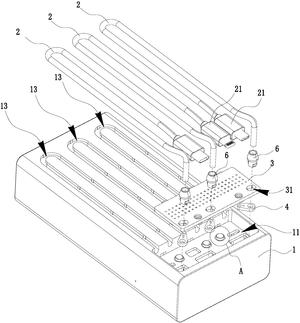

图1为本实用新型实施例提供的移动电源的爆炸图;

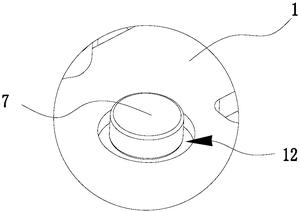

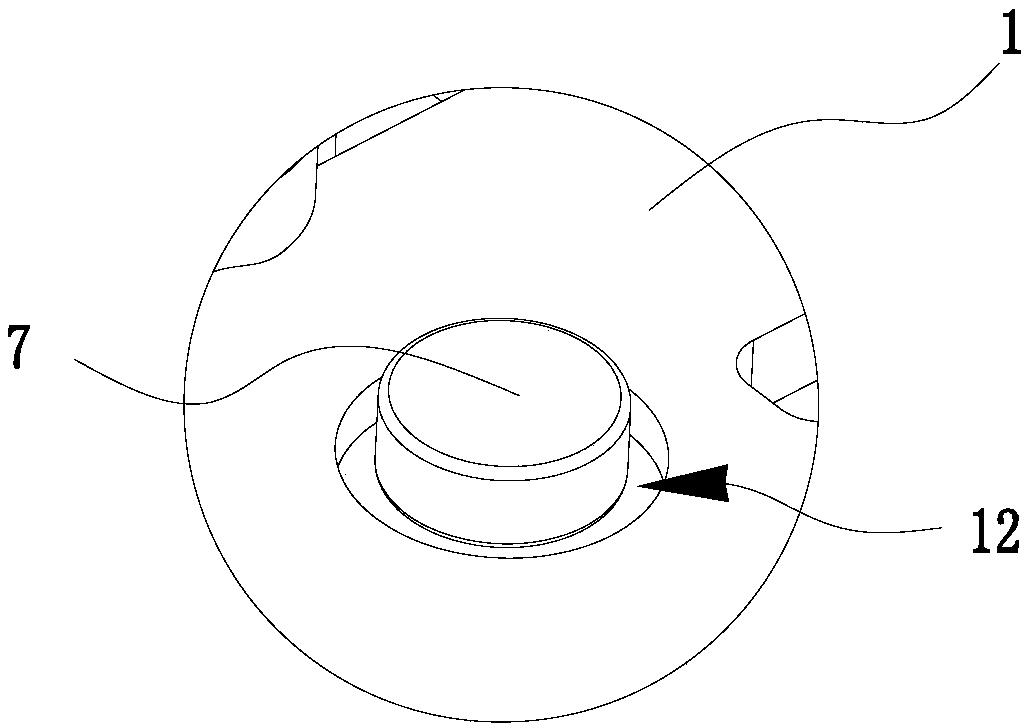

图2为图1中A处的放大图;

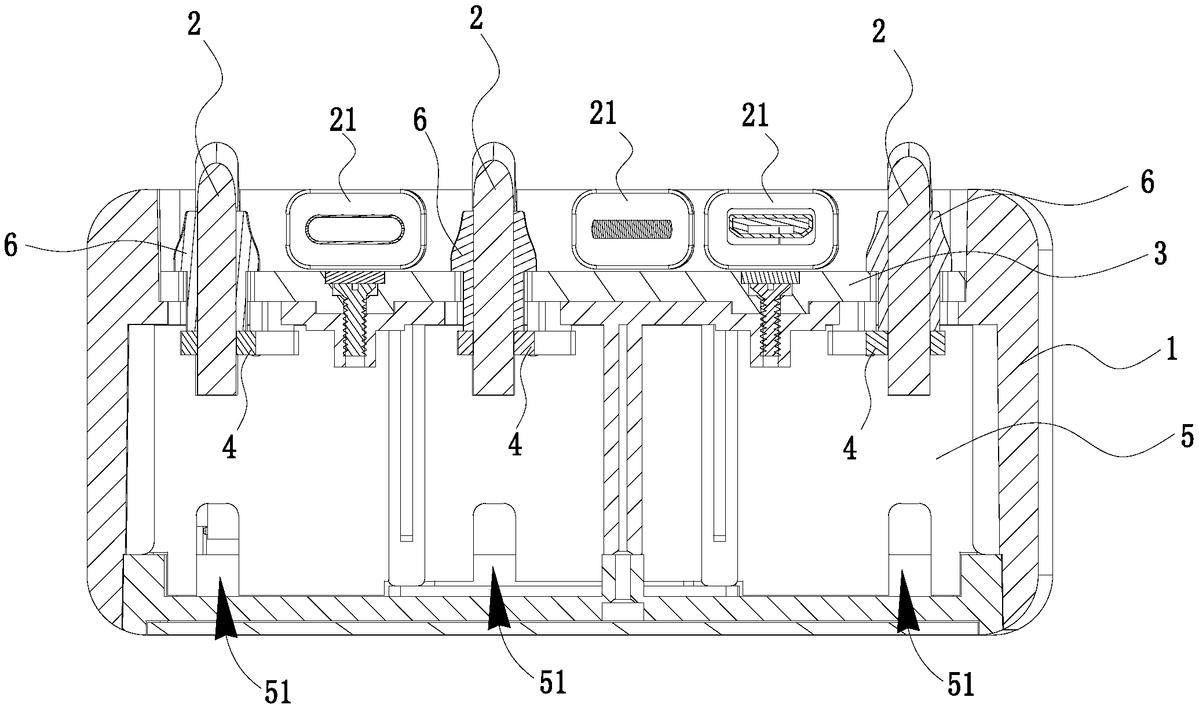

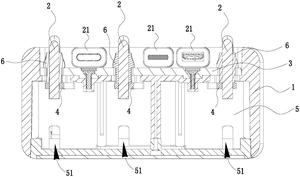

图3为本实用新型实施例提供的移动电源的剖面图;

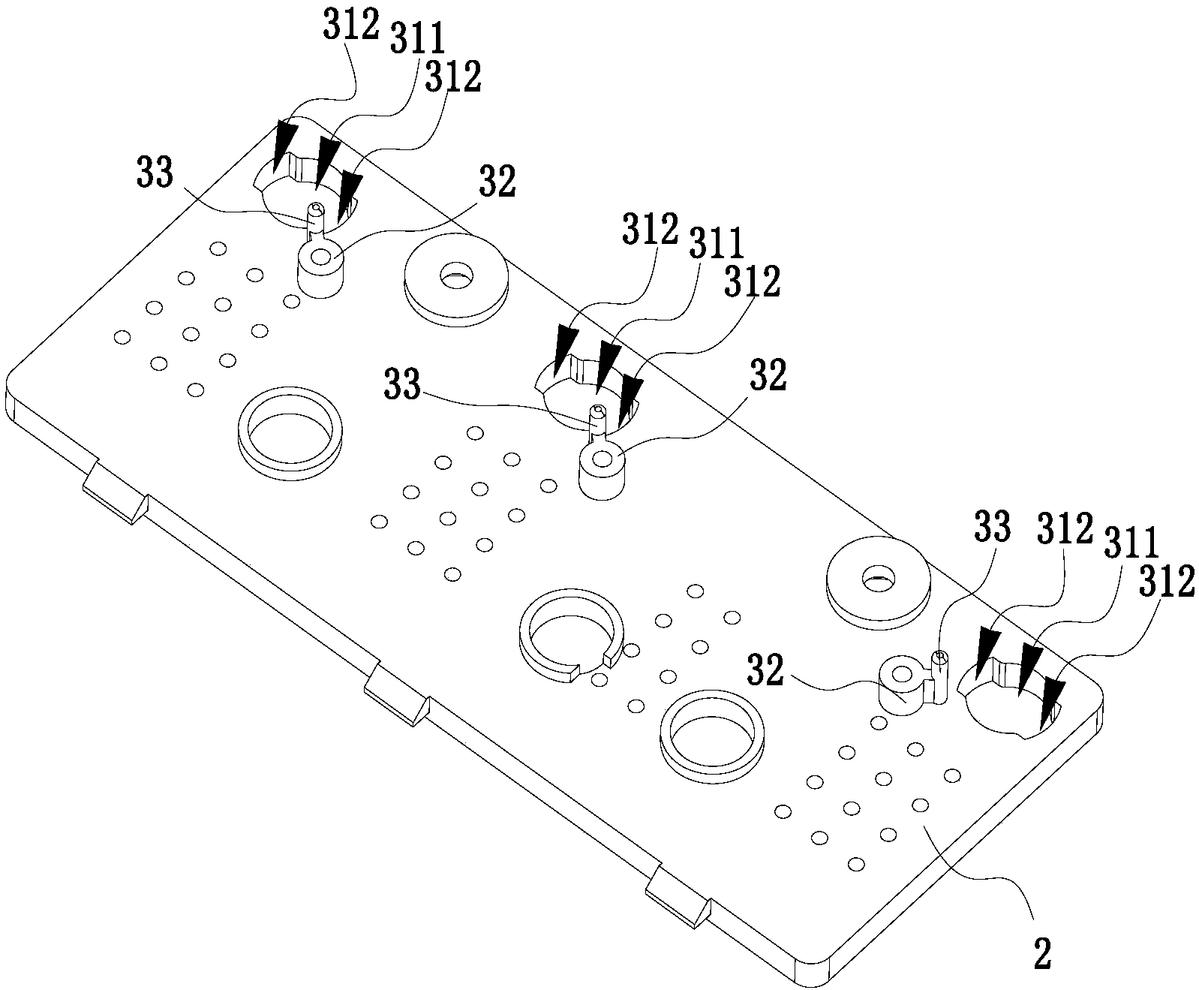

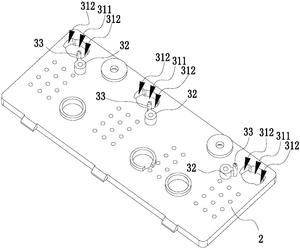

图4为本实用新型实施例提供的固定板的结构示意图;

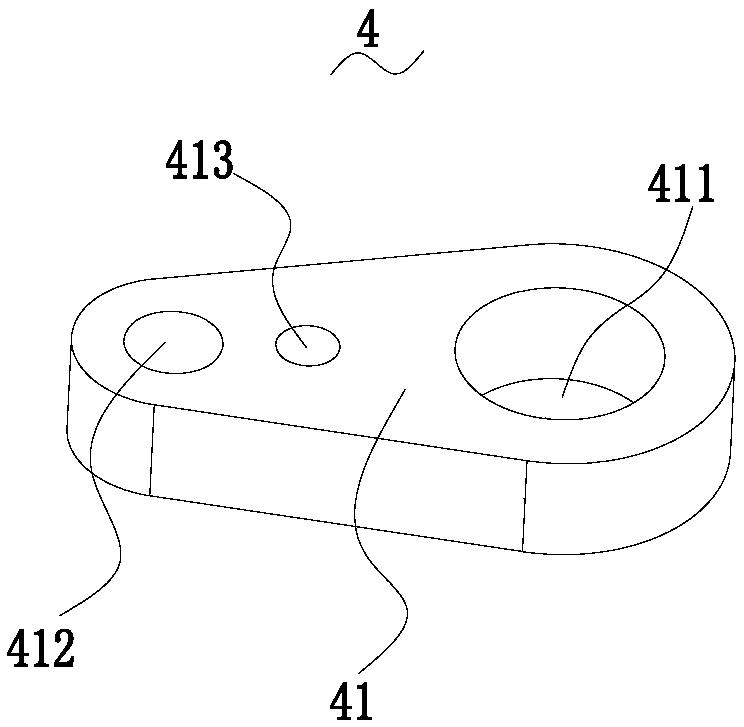

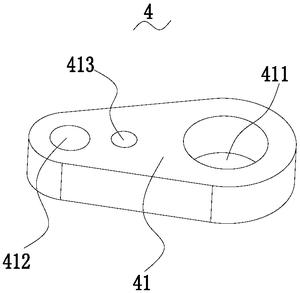

图5为本实用新型实施例提供的限位件的结构示意图;

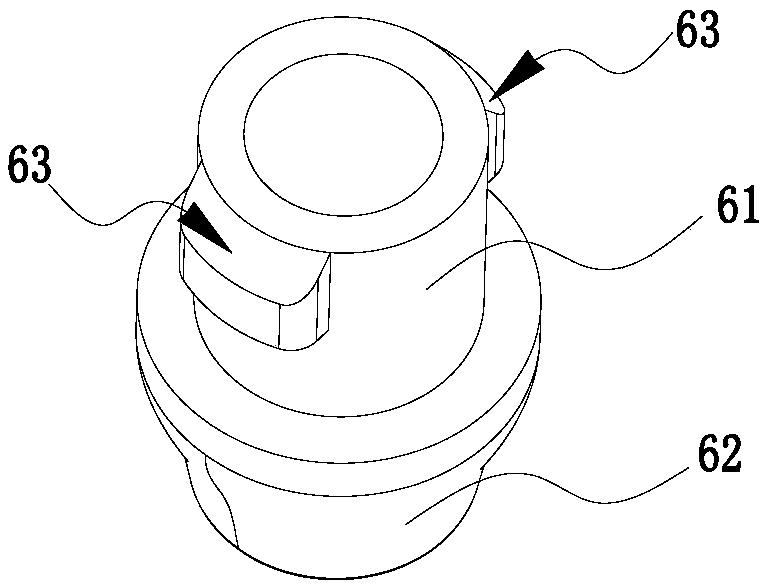

图6为本实用新型实施例提供的限位管柱的结构示意图。

其中,图中各附图标记:

1—壳体、2—数据线、3—固定板、4—限位件、21—插接端、11—安装槽、31—第一穿线孔、41—板体、411—第二穿线孔、32—安装柱、33—限位柱、412—安装孔、413—限位孔、5—隔板、51—卡槽、6—限位管柱、61—插入部、62—隔挡部、63—凸块、311—第一子孔、312—第二子孔、12—容置槽、7—磁性件、 13—收线槽。

具体实施方式

下面详细描述本实用新型的实施例,所述实施例的示例在附图中示出,其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的,旨在用于解释本实用新型,而不能理解为对本实用新型的限制。

在本实用新型的描述中,需要理解的是,术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个以上,除非另有明确具体的限定。

在本实用新型中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

请参考图1,本实用新型实施例提供的移动电源,包括壳体1、主控电路板 (图中未示)、多个数据线2、固定板3以及多个限位件4。主控电路板设于壳体1内,各数据线2包括接线端(图中未示)以及用于连接电子产品的插接端 21。壳体1上开设安装槽11,固定板3通过螺钉固定于安装槽11内,在固定板 3上开设有多个供各数据线2穿设的第一穿线孔31,各限位件4固定于固定板3 朝向安装槽11的一侧且与各第一穿线孔31相对应。各数据线2的插接端21设置于固定板3上,各数据线2的接线端则依次穿过对应的第一穿线孔31和限位件4而伸入壳体1内,并且,接线端可拆卸地与主控电路板电性连接。

本实用新型实施例提供的移动电源,包括壳体1、主控电路板、多个数据线 2、固定板3以及多个限位件4。各数据线2包括接线端以及插接端21。数据线 2的接线端依次穿过第一穿线孔31和限位件4而伸入壳体1内。这样,数据线 2的中部则限制于限位件4上,避免数据线2从第一穿线孔31中抽出。同时,接线端可通过现有的公、母头接线结构可拆卸地与主控电路板电性连接,例如,在接线端上设有公头接线结构,而在主控电路板上设有母头接线结构,当公头接线结构插设与母头接线结构内时,接线端与主控单元电性连接。因此,若数据线2出现破损需要更换时,数据线2的接线端可从主控电路板拔出,并从固定板3以及限位件4拆下,进而获得良好的用户体验。

具体地,请参考图5,限位件4包括板体41,板体41固定于固定板3朝向安装槽11的一侧上,板体41上开设有第二穿线孔411。数据线2穿过于第二穿线孔411并限制于第二穿线孔411内,进而避免数据线2从固定板3抽出。

具体地,请参考图4,固定板3上设有安装柱32以及限位柱33,安装柱32 与限位柱33相邻设置,板体41上开设有安装孔412以及限位孔413,安装柱 32和限位柱33分别插设于安装孔412和限位孔413内。利用安装柱32与安装孔412的配合,将板体41固定于固定板3上,为了避免板体41绕于安装柱32 转动,因此,在安装柱32相邻的位置设置限位柱33。

进一步地,请参考图3,在本实施例中,壳体1内还设有一隔板5,隔板5 竖直插设于壳体1的底部且位于固定板3的下方,在隔板5靠近壳体1底部的缘侧部向内凹陷形成卡槽51,各数据线2插接于对应的卡槽51上。这样,当数据线2受到由于第一穿线孔31向外拔出的第一作用力,处于卡槽51上的数据线2所受到的第二作用力的方向则与第一作用力的方向相互垂直,进一步避免数据线2从固定板3上抽出。

进一步地,请参考图1、图4和图6,在本实施例中,移动电源还包括多个呈中空结构的限位管柱6,各限位管柱6可拆卸地插设于对应的第一穿线孔31 内,各数据线2穿过对应的限位管柱6。利用限位管柱6增加了与数据线2的接触面积,从而避免数据线2在第一穿线孔31内发生摩擦作用,损坏数据线2。

具体地,请参考图6,限位管柱6包括插入部61以及隔挡部62。隔挡部62 由插入部61沿轴向方向凸伸形成,隔挡部62的宽度大于插入部61的宽度,插入部61穿设于第一穿线孔31,隔挡部62则卡接于第一穿线孔31的外缘。数据线2则依次穿过隔挡部62和插入部61。

具体地,请参考图1、图4和图6,为了防止限位管柱6从第一穿线孔31 中拔出。在插入部61上设有两相对设置的凸块63,第一穿线孔31包括第一子孔311以及两第二子孔312,两第二子孔312均由第一子孔311的孔壁沿径向方向凹陷形成,并且,两第二子孔312相对设置。两凸块63穿设于对应的第二子孔312,插入部61则插入第一子孔311内,当插入部61绕轴线转动时两凸块 63则抵靠于第一子孔311的外缘。

具体地,请参考图2,安装槽11的底部向下凹陷形成多个容置槽12,在各容置槽12内均设有一磁性件7,各磁性件7与各数据线2的插接端21相对应。利用磁性件7的磁吸效果将插接端21收纳于固定板3上,防止其随意摆动。

进一步地,请参考图1,在壳体1上开设有多个用于收纳数据线2的收线槽 13,各收线槽13均与安装槽11相连通。即数据线2多余的部分均可收纳于对应的收线槽13内。

优选地,请参考图1和图3,数据线2的数量为三个,并且,每个数据线2 的插接端21均不相同,例如,三个数据线2的插接端21分别为Type-C口USB 插接端21、Micro USB插接端21以及Lightning接口插接端21,这样,可满足不同类型的电子产品的充电需求。壳体1上开设有三个并排设置的收线槽13,每一数据线2对应一收线槽13。
