本实用新型涉及交通工程技术领域，尤其涉及一种陡坡软土路基。

为了保证铁路线路平顺、稳定，及列车能快速、安全运行，铁路路基应具有较好的 力学性能和长期的稳定性。软土地基地段应进行地基处理，地基处理深度应满足相应等级 铁路路基稳定及工后沉降要求。陡坡地段软土路基的建造，需要进行地基处理和路基填筑。 由于陡坡坡体水渗入填方地段基底，及填方与陡坡交界面土体性质的差异，陡坡地段填方 路基易产生坍滑，交界面易开裂。

本实用新型的目的是提供一种陡坡软土路基，路基的稳定性高，避免填方路基坍 滑，防止路基产生横向或纵向裂纹，满足路基平顺、稳定与耐久性要求。

本实用新型的目的是通过以下技术方案实现的：

一种陡坡软土路基，设于陡坡1侧面与顶面，所述的陡坡1侧面主体横截面为直角 梯形，由下到上依次包括：隔水层11、水平渗水土层8、基床下路堤7与基床底层6；基床下路 堤7与基床底层6内置多个横向的土工加强筋4，土工加强筋4内端与嵌入陡坡1的锚杆3连 接；

陡坡1与基床底层6的顶面铺设基床表层5；陡坡1的侧立面设有垂直渗水土层13与 水平渗水土层8连通；

隔水层11上水平渗水土层8内设置横向排水管10，外端伸出路基外；

隔水层11下方设有多个地基加固桩12。

所述的基床表层5内侧靠近路的一侧设有用于排水的天沟2。

所述的基床表层5、隔水层11、水平渗水土层8、基床下路堤7与基床底层6均有内高 外低的坡度，倾斜坡度为4％。

所述的横向排水管10外端的地面设有排水沟9。

由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的一种陡坡 软土路基，路基的稳定性高，避免填方路基坍滑，防止路基产生横向或纵向裂纹，满足路基 平顺、稳定与耐久性要求。

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要 使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施 例，对于本领域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图 获得其他附图。

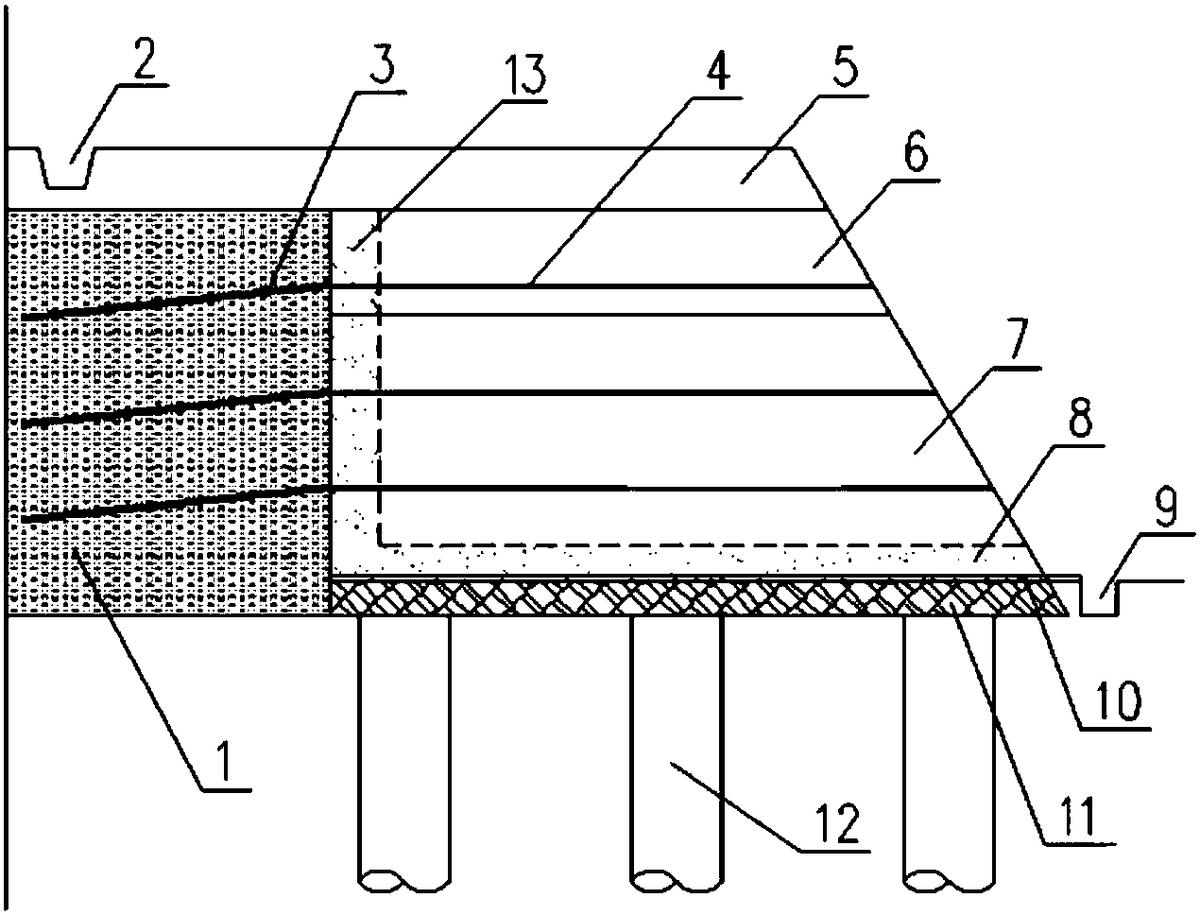

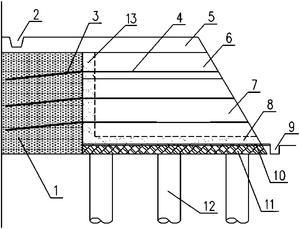

图1为本实用新型实施例提供的陡坡软土路基的结构示意图。

下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清 楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实 施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获 得的所有其他实施例，都属于本实用新型的保护范围。

下面将结合附图对本实用新型实施例作进一步地详细描述。

如图1所示，一种陡坡软土路基，设于陡坡1侧面与顶面，所述的陡坡1侧面的填方 路基主体横截面为直角梯形，由下到上依次包括：隔水层11、水平渗水土层8、基床下路堤7 与基床底层6；基床下路堤7与基床底层6内置多个横向的土工加强筋4，土工加强筋4内端与 嵌入陡坡1的锚杆3连接；实现土工加强筋4与陡坡1的固定，具体的每隔60cm左右高埋设一 排间距一定的锚杆3，以固定土工加强筋4。土工加强筋4采用土工合成材料，可以为土工加 筋材料或土工格栅。土工合成材料是土木工程应用的合成材料的总称。作为一种土木工程 材料，它是以人工合成的聚合物(如塑料、化纤、合成橡胶等)为原料，制成各种类型的产品， 置于土体内部、表面或各种土体之间，发挥加强或保护土体的作用。

陡坡1与基床底层6的顶面铺设基床表层5；陡坡1的侧立面设有垂直渗水土层13与 水平渗水土层8连通；

隔水层11上水平渗水土层8内设置横向排水管10，外端伸出路基外；所述的横向排 水管10外端的地面设有排水沟9。横向排水管10可以为软式透水管或普通透水管，目前的施 工中也经常使用，横向排水管10可以将陡坡坡体及填方路基土体渗水引入排水沟9。

隔水层11可以为水泥土或灰土，起到隔水作用，保证水平渗水土层8的水由横向排 水管10导出，防止下渗。

隔水层11下方设有多个地基加固桩12。地基加固桩12由若干根刚性或半刚性桩组 成，可以根据实际情况设置，是本领域普通技术人员的常识。

所述的基床表层5、隔水层11、水平渗水土层8、基床下路堤7与基床底层6均有内高 外低的坡度，倾斜坡度约为4％。用于顺利排水。

所述的基床表层5内侧靠近路的一侧设有用于排水的天沟2。具体的在基床表层5 距陡坡坡体开挖线一定距离，设置天沟用于截断从高处流向路基的水流，并将水引至其他 排水体系排出。

施工过程：

1、根据路基线路纵向及横断面位置、陡坡地形及路基各部位标高，在距坡脚一定 高度开挖桩基加固平台(场地)，平整或处理陡坡脚场地，进行软土地基处理，设置地基加固 桩12，形成填方路基地基。

2、在填方路基地基上填筑30cm—50cm左右厚的隔水层11，其上填筑30cm左右厚的 水平渗水土层8，在隔水层11与水平渗水土层8之间的水平渗水土层8内，铺设横向排水管 10，横向排水管10将陡坡坡体及填方路基土体渗水引入排水沟9。

3、在水平渗水土层8之上，施工基床下路堤7、基床底层6与基床表层5；可根据陡坡 土体类型填筑普通填料或级配碎石，即陡坡坡体为硬质岩石时，填筑级配碎石，为软质岩石 或土质时，填筑普通填料；在陡坡坡体，每隔60cm左右高埋设一排间距一定的锚杆3，以固定 土工加强筋4，并在每排锚杆3高度位置，铺设土工加强筋4，以避免路基开裂。

4、在填方路基与陡坡的交界处，从填方路基地基上的隔水层至基床底层顶面，随 填方路基分层填筑30cm左右宽的垂直渗水土层13。

5、在基床表层5距陡坡坡体开挖线一定距离，设置天沟2，用于截断从高处流向路 基的水流，并将水引至其他排水体系排出。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限于此，任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内，可轻易想到 的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该 以权利要求书的保护范围为准。
