【中国实用新型】一种多功能移动电源

有权-审定授权 中国

授权公告日/公开日:
2018.03.27
专利有效期:
2017.05.24-2027.05.24
技术分类:
H02:发电、变电或配电
历史运营情况:
价值度指数:
46.0分
交易方式:
转让
价格:
¥5000.00
300 0

发布人

深圳市倍斯特科技股份有限公司

联系人杨双双

13246681127
yss0624@besiter.com.cn
273198489
深圳市宝安区福永街道白石厦社区龙王庙工业区第66幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720588904.X
申请日
20170524
公开/公告号
CN207150194U
公开/公告日
20180327
申请/专利权人
[深圳市倍斯特科技股份有限公司]
发明/设计人
[潘良春, 韩洪]
主分类号
H02J7/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
广东(44)
颁证日
G06T1/00
代理人
[杨伦]

摘要

本实用新型涉及一种多功能移动电源,包括盒体、盖子和电芯,所述电芯设置在盒体内,所述盒体上还设置有一个以上充放电接口,所述充放电接口与电芯相连,所述盖子的一侧边铰接于盒体的一侧边上,所述盖子的内面上设置有化妆镜。把电芯设置在盒体内,盖子的内面上设置有化妆镜,盖子的一侧边铰接于盒体的一侧边上。当盖子盖在盒体上时,化妆镜位于盖子与盒体之间,此时本移动电源可以通过充电线为便携式电子设备充电;当盖子打开时,化妆镜呈现出来,用户可进行化妆。本实用新型能够同时实现化妆盒功能和充放电功能,适应了多元化的生活需求,具有结构巧妙和携带方便的优点。

法律状态

法律状态公告日 20180327
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(4

独立权利要求数量(1

1.一种多功能移动电源,其特征在于:包括盒体、盖子和电芯,所述电芯设置在盒体内, 所述盒体上还设置有一个以上充放电接口,所述充放电接口与电芯相连,所述盖子的一侧 边铰接于盒体的一侧边上,所述盖子的内面上设置有化妆镜;

所述盖子的内面上设置有LED灯,所述LED灯与电芯相连,所述LED灯设置在化妆镜的旁 边;

所述盒体上设置有霍尔元件,所述盖子上设置有与霍尔元件对应的磁铁,所述LED灯通 过霍尔元件与电芯相连。

2.根据权利要求1所述的一种多功能移动电源,其特征在于:所述盒体的上方设置有用 于放置物品的容纳腔。

3.根据权利要求1所述的一种多功能移动电源,其特征在于:所述盒体的侧边设置有充 放电指示灯。

4.根据权利要求1所述的一种多功能移动电源,其特征在于:所述充放电接口为Micro- USB接口或者Lighting接口。

1.一种多功能移动电源,其特征在于:包括盒体、盖子和电芯,所述电芯设置在盒体内, 所述盒体上还设置有一个以上充放电接口,所述充放电接口与电芯相连,所述盖子的一侧 边铰接于盒体的一侧边上,所述盖子的内面上设置有化妆镜; 所述盖子的内面上设置有LED灯,所述LED灯与电芯相连,所述LED灯设置在化妆镜的旁 边; 所述盒体上设置有霍尔元件,所述盖子上设置有与霍尔元件对应的磁铁,所述LED灯通 过霍尔元件与电芯相连。 2.根据权利要求1所述的一种多功能移动电源,其特征在于:所述盒体的上方设置有用 于放置物品的容纳腔。 3.根据权利要求1所述的一种多功能移动电源,其特征在于:所述盒体的侧边设置有充 放电指示灯。 4.根据权利要求1所述的一种多功能移动电源,其特征在于:所述充放电接口为Micro- USB接口或者Lighting接口。

说明书

技术领域

本实用新型涉及移动电源技术领域,尤其涉及一种具有化妆镜的多功能移动电 源。

背景技术

随着人们生活水平的逐步提高,智能手机、平板电脑和数码相机等便携式电子设 备越来越普及,现代人的生活已经无法离开各种便携式电子设备。市面上现有的便携式电 子设备的能耗较高,普遍存在续航时间短的问题,为了解决这一问题,用户通常需要配备移 动电源。

对于现代女性来说,除了移动电源,化妆盒同样也是出门必备的物品。但是,同时 携带移动电源和化妆盒会存在携带不方便的问题。因此,业界亟需提出一种多功能移动电 源,以解决上述问题。

发明内容

为了克服上述现有技术的不足,本实用新型提出了一种多功能移动电源,能够提 高便携式电子设备的续航时间,同时具有化妆盒功能和充放电功能,具有结构巧妙和携带 方便的优点。

本实用新型解决上述技术问题的技术方案如下:一种多功能移动电源,包括盒体、 盖子和电芯,所述电芯设置在盒体内,所述盒体上还设置有一个以上充放电接口,所述充放 电接口与电芯相连,所述盖子的一侧边铰接于盒体的一侧边上,所述盖子的内面上设置有 化妆镜。

一种多功能移动电源,把电芯设置在盒体内,盖子的内面上设置有化妆镜,盖子的 一侧边铰接于盒体的一侧边上。当盖子盖在盒体上时,化妆镜位于盖子与盒体之间,此时本 移动电源可以通过充电线为便携式电子设备充电;当盖子打开时,化妆镜呈现出来,用户可 进行化妆。本实用新型能够同时实现化妆盒功能和充放电功能,适应了多元化的生活需求, 具有结构巧妙和携带方便的优点。

进一步地,所述盖子的内面上设置有LED灯,所述LED灯与电芯相连,所述LED灯设 置在化妆镜的旁边。

进一步地,所述盒体上设置有霍尔元件,所述盖子上设置有与霍尔元件对应的磁 铁,所述LED灯通过霍尔元件与电芯相连。

进一步地,所述盒体的上方设置有用于放置物品的容纳腔。

进一步地,所述盒体的侧边设置有充放电指示灯。

进一步地,所述充放电接口为Micro-USB接口或者Lighting接口。

附图说明

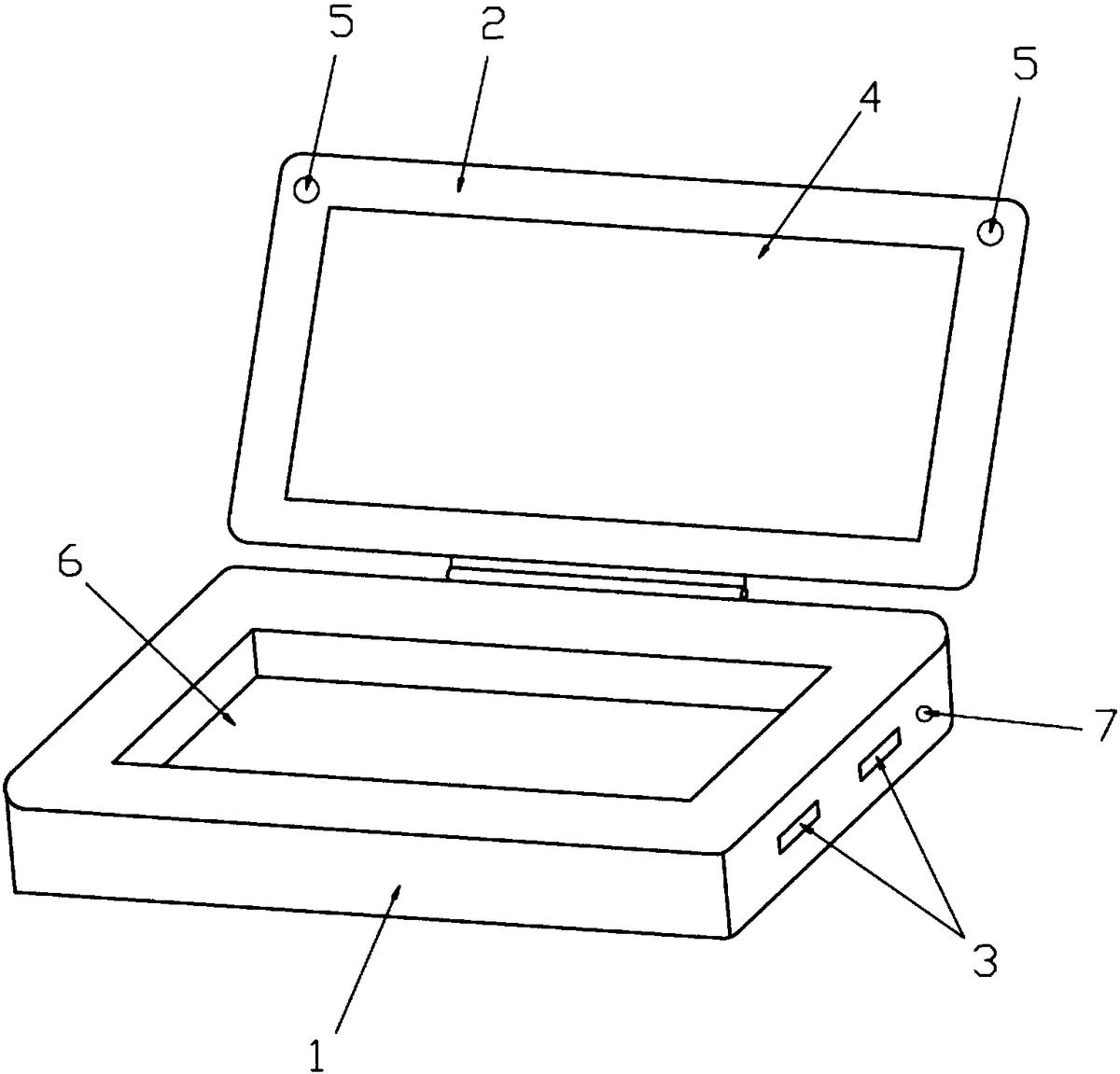

图1为本实用新型一种多功能移动电源的结构示意图。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述,所举实例只用于解释本实用 新型,并非用于限定本实用新型的范围。

如图1所示,图1为本实用新型一种多功能移动电源的示意图。一种多功能移动电 源,包括盒体1、盖子2和电芯,所述电芯设置在盒体1内,所述盒体1上还设置有一个以上充 放电接口3,所述充放电接口3与电芯相连,所述盖子2的一侧边铰接于盒体1的一侧边上,所 述盖子2的内面上设置有化妆镜4。

电芯为移动电源的核心,主要用于储存电能,并在接入便携式电子设备时可为便 携式电子设备充电。在本实施例中,电芯被封装在盒体1内,仅通过盒体1上的充放电接口3 进行充放电操作,盒体1的外表与普通化妆盒无异。

盖子2的一侧边铰接于盒体1的一侧边上,盒体1和盖子2组成一个化妆盒结构。当 用户不需要用到化妆盒功能时,把盖子2盖在盒体1上,此时化妆镜4位于盖子2与盒体1之 间,通过充电线为便携式电子设备充电;当用户需要用到化妆盒功能时,把盖子2打开,化妆 镜4呈现出来,通过盒体1支撑起化妆镜4,此时用户可通过化妆镜4进行化妆。

本实用新型提出了一种多功能移动电源,能够提高便携式电子设备的续航时间, 同时具有化妆盒功能和充放电功能,具有结构巧妙和携带方便的优点。

优选地,所述盖子2的内面上设置有LED灯5,所述LED灯5与电芯相连,所述LED灯5 设置在化妆镜4的旁边。LED灯5通过与电芯相连向电芯取能,电芯为LED灯5的发光提供电 能;LED灯5设置在盖子2的内面且位于化妆镜4的旁边,用户在打开盖子2时,LED灯5发光,光 线指向用户,用户在照明条件不好的环境下可以方便地使用本移动电源的化妆盒功能。

具体的,所述盒体1上设置有霍尔元件,所述盖子2上设置有与霍尔元件对应的磁 铁,所述LED灯5通过霍尔元件与电芯相连。霍尔元件通过磁铁配合,能够感应盖子2是处于 闭合状态还是打开状态。当盖子2处于打开状态时,霍尔元件产生触发信号,电芯进一步提 供电源使LED灯5发光;当盖子2处于闭合状态时,霍尔元件不会产生触发信号,LED灯5不工 作。

在另一种实施方式中,LED灯5也可设置于盒体1的侧边,位于面向用户的一侧,只 要用户在使用化妆盒功能时,LED灯5可以为用户补光即可。

优选地,所述盒体1的上方设置有用于放置物品的容纳腔6。化妆品、化妆工具等小 物品可放置于容纳腔6内,进一步方便用户的携带和使用。

所述盒体1的侧边设置有充放电指示灯7。充放电指示灯7用于指示电芯的状态。具 体的,当电芯电量充足时,充放电指示灯7发出绿光,此时说明电芯尚不需要充电;当电芯电 量不足时,充放电指示灯7发出黄光或者红光,此时说明需要对电芯进行充电。

优选地,所述充放电接口3为Micro-USB接口或者Lighting接口。比如,可以设置有 一个充电接口和两个放电接口,两个放电接口分别为Micro-USB接口和Lighting接口,适用 于市面上绝大多数的便携式电子设备。

以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用 新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保 护范围之内。
