【中国实用新型】一种双接口移动电源

有权-审定授权 中国

授权公告日/公开日:
2017.12.15
专利有效期:
2017.05.24-2027.05.24
技术分类:
H02:发电、变电或配电
历史运营情况:
价值度指数:
46.0分
交易方式:
转让
价格:
¥5000.00
183 0

发布人

深圳市倍斯特科技股份有限公司

联系人杨双双

13246681127
yss0624@besiter.com.cn
273198489
深圳市宝安区福永街道白石厦社区龙王庙工业区第66幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201720590440.6
申请日
20170524
公开/公告号
CN206759111U
公开/公告日
20171215
申请/专利权人
[深圳市倍斯特科技股份有限公司]
发明/设计人
[潘良春, 韩洪]
主分类号
H02J7/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,广东(44)
颁证日
G06T1/00
代理人
[杨伦]

摘要

本实用新型涉及一种双接口移动电源,包括Type?C接口、Micro?USB接口、第一开关装置、第二开关装置和控制装置,所述Type?C接口通过第一开关装置与控制装置相连,所述Micro?USB接口通过第二开关装置与控制装置相连。在本实用新型中,第一开关装置检测Type?C接口是否有接入信号,第二开关装置检测Micro?USB接口是否有接入信号,当第一开关装置检测到接入信号时,控制装置通过第二开关装置控制Micro?USB接口断开,当第二开关装置检测到接入信号时,控制装置通过第一开关装置控制Type?C接口断开,实现同一时间只有一个接口被启用,另一个则断开,提高了移动电源的适用性。

法律状态

法律状态公告日 20171215
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种双接口移动电源,其特征在于:包括Type-C接口、Micro-USB接口、第一开关装 置、第二开关装置和控制装置,所述Type-C接口通过第一开关装置与控制装置相连,所述 Micro-USB接口通过第二开关装置与控制装置相连。

2.根据权利要求1所述的一种双接口移动电源,其特征在于:所述第一开关装置包括第 一检测单元和第一使能单元,所述第一检测单元和第一使能单元分别与控制装置相连。

3.根据权利要求2所述的一种双接口移动电源,其特征在于:所述第一检测单元包括第 一三极管,所述第一使能单元包括第一MOS管、第二MOS管和第三MOS管;

所述Type-C接口与第一三极管的B极相连,所述第一三极管的B极通过电阻接地,所述 第一三极管的C极与控制装置相连,所述第一三极管的E极接地;

所述Type-C接口与第一MOS管的D极相连,所述第一MOS管的S极和第二MOS管的S极相 连,所述第一MOS管的G极和第二MOS管的G极相连,所述第一MOS管的S极与第二MOS管的S极 的连接端和第一MOS管的G极与第二MOS管的G极的连接端之间通过电阻相连;

所述第一MOS管的G极与第二MOS管的G极的连接端与第三MOS管的D极相连,所述第三 MOS管的S极接地,所述第三MOS管的G极与控制装置相连。

4.根据权利要求3所述的一种双接口移动电源,其特征在于:所述第一三极管的型号为 2N3904,所述第一MOS管和第二MOS管的型号为PK501BA,所述第三MOS管的型号为2N7002。

5.根据权利要求1所述的一种双接口移动电源,其特征在于:所述第二开关装置包括第 二检测单元和第二使能单元,所述第二检测单元和第二使能单元分别与控制装置相连。

6.根据权利要求5所述的一种双接口移动电源,其特征在于:所述第二检测单元包括第 二三极管,所述第二使能单元包括第四MOS管、第五MOS管和第六MOS管;

所述Micro-USB接口与第二三极管的B极相连,所述第二三极管的B极通过电阻接地,所 述第二三极管的C极与控制装置相连,所述第二三极管的E极接地;

所述Micro-USB接口与第四MOS管的D极相连,所述第四MOS管的S极和第五MOS管的S极 相连,所述第四MOS管的G极和第五MOS管的G极相连,所述第四MOS管的S极与第五MOS管的S 极的连接端和第四MOS管的G极与第五MOS管的G极的连接端之间通过电阻相连;

所述第四MOS管的G极与第五MOS管的G极的连接端与第六MOS管的D极相连,所述第六 MOS管的S极接地,所述第六MOS管的G极与控制装置相连。

7.根据权利要求6所述的一种双接口移动电源,其特征在于:所述第二三极管的型号为 2N3904,所述第四MOS管和第五MOS管的型号为GV3407,所述第六MOS管的型号为2N7002。

8.根据权利要求1-7任一项所述的一种双接口移动电源,其特征在于:所述控制装置为 MCU芯片。

1.一种双接口移动电源,其特征在于:包括Type-C接口、Micro-USB接口、第一开关装 置、第二开关装置和控制装置,所述Type-C接口通过第一开关装置与控制装置相连,所述 Micro-USB接口通过第二开关装置与控制装置相连。 2.根据权利要求1所述的一种双接口移动电源,其特征在于:所述第一开关装置包括第 一检测单元和第一使能单元,所述第一检测单元和第一使能单元分别与控制装置相连。 3.根据权利要求2所述的一种双接口移动电源,其特征在于:所述第一检测单元包括第 一三极管,所述第一使能单元包括第一MOS管、第二MOS管和第三MOS管; 所述Type-C接口与第一三极管的B极相连,所述第一三极管的B极通过电阻接地,所述 第一三极管的C极与控制装置相连,所述第一三极管的E极接地; 所述Type-C接口与第一MOS管的D极相连,所述第一MOS管的S极和第二MOS管的S极相 连,所述第一MOS管的G极和第二MOS管的G极相连,所述第一MOS管的S极与第二MOS管的S极 的连接端和第一MOS管的G极与第二MOS管的G极的连接端之间通过电阻相连; 所述第一MOS管的G极与第二MOS管的G极的连接端与第三MOS管的D极相连,所述第三 MOS管的S极接地,所述第三MOS管的G极与控制装置相连。 4.根据权利要求3所述的一种双接口移动电源,其特征在于:所述第一三极管的型号为 2N3904,所述第一MOS管和第二MOS管的型号为PK501BA,所述第三MOS管的型号为2N7002。 5.根据权利要求1所述的一种双接口移动电源,其特征在于:所述第二开关装置包括第 二检测单元和第二使能单元,所述第二检测单元和第二使能单元分别与控制装置相连。 6.根据权利要求5所述的一种双接口移动电源,其特征在于:所述第二检测单元包括第 二三极管,所述第二使能单元包括第四MOS管、第五MOS管和第六MOS管; 所述Micro-USB接口与第二三极管的B极相连,所述第二三极管的B极通过电阻接地,所 述第二三极管的C极与控制装置相连,所述第二三极管的E极接地; 所述Micro-USB接口与第四MOS管的D极相连,所述第四MOS管的S极和第五MOS管的S极 相连,所述第四MOS管的G极和第五MOS管的G极相连,所述第四MOS管的S极与第五MOS管的S 极的连接端和第四MOS管的G极与第五MOS管的G极的连接端之间通过电阻相连; 所述第四MOS管的G极与第五MOS管的G极的连接端与第六MOS管的D极相连,所述第六 MOS管的S极接地,所述第六MOS管的G极与控制装置相连。 7.根据权利要求6所述的一种双接口移动电源,其特征在于:所述第二三极管的型号为 2N3904,所述第四MOS管和第五MOS管的型号为GV3407,所述第六MOS管的型号为2N7002。 8.根据权利要求1-7任一项所述的一种双接口移动电源,其特征在于:所述控制装置为 MCU芯片。

说明书

技术领域

本实用新型涉及移动电源技术领域,尤其涉及一种双接口移动电源。

背景技术

随着人们生活水平的逐步提高,智能手机、平板电脑和数码相机等便携式电子设 备越来越普及,现代人的生活已经无法离开各种便携式电子设备。市面上现有的便携式电 子设备的能耗较高,普遍存在续航时间短的问题,为了解决这一问题,用户通常需要配备移 动电源。

市面上使用较为普遍的接口包括Type-C接口和Micro-USB接口,但传统的移动电 源多数仅具备Micro-USB接口,当客户使用的是Type-C接口时就无法直接使用该移动电源, 需要借助转接口设备,造成使用不方便。因此,业界亟需提出一种新的适用性更强的移动电 源,能够同时接入Micro-USB接口和Type-C接口。

发明内容

为了克服上述现有技术的不足,本实用新型提出了一种双接口移动电源,能够同 时接入Micro-USB接口和Type-C接口,具有适用性强的优点。

本实用新型解决上述技术问题的技术方案如下:一种双接口移动电源,包括Type- C接口、Micro-USB接口、第一开关装置、第二开关装置和控制装置,所述Type-C接口通过第 一开关装置与控制装置相连,所述Micro-USB接口通过第二开关装置与控制装置相连。

一种双接口移动电源,Type-C接口通过第一开关装置与控制装置相连,Micro-USB 接口通过第二开关装置与控制装置相连。第一开关装置检测Type-C接口是否有接入信号, 第二开关装置检测Micro-USB接口是否有接入信号,当第一开关装置检测到接入信号时,控 制装置通过第二开关装置控制Micro-USB接口断开,当第二开关装置检测到接入信号时,控 制装置通过第一开关装置控制Type-C接口断开,实现同一时间只有一个接口被启用,另一 个则断开,提高了移动电源的适用性。

进一步地,所述第一开关装置包括第一检测单元和第一使能单元,所述第一检测 单元和第一使能单元分别与控制装置相连。

进一步地,所述第一检测单元包括第一三极管,所述第一使能单元包括第一MOS 管、第二MOS管和第三MOS管;

所述Type-C接口与第一三极管的B极相连,所述第一三极管的B极通过电阻接地, 所述第一三极管的C极与控制装置相连,所述第一三极管的E极接地;

所述Type-C接口与第一MOS管的D极相连,所述第一MOS管的S极和第二MOS管的S极 相连,所述第一MOS管的G极和第二MOS管的G极相连,所述第一MOS管的S极与第二MOS管的S 极的连接端和第一MOS管的G极与第二MOS管的G极的连接端之间通过电阻相连;

所述第一MOS管的G极与第二MOS管的G极的连接端与第三MOS管的D极相连,所述第 三MOS管的S极接地,所述第三MOS管的G极与控制装置相连。

进一步地,所述第一三极管的型号为2N3904,所述第一MOS管和第二MOS管的型号 为PK501BA,所述第三MOS管的型号为2N7002。

进一步地,所述第二开关装置包括第二检测单元和第二使能单元,所述第二检测 单元和第二使能单元分别与控制装置相连。

进一步地,所述第二检测单元包括第二三极管,所述第二使能单元包括第四MOS 管、第五MOS管和第六MOS管;

所述Micro-USB接口与第二三极管的B极相连,所述第二三极管的B极通过电阻接 地,所述第二三极管的C极与控制装置相连,所述第二三极管的E极接地;

所述Micro-USB接口与第四MOS管的D极相连,所述第四MOS管的S极和第五MOS管的 S极相连,所述第四MOS管的G极和第五MOS管的G极相连,所述第四MOS管的S极与第五MOS管 的S极的连接端和第四MOS管的G极与第五MOS管的G极的连接端之间通过电阻相连;

所述第四MOS管的G极与第五MOS管的G极的连接端与第六MOS管的D极相连,所述第 六MOS管的S极接地,所述第六MOS管的G极与控制装置相连。

进一步地,所述第二三极管的型号为2N3904,所述第四MOS管和第五MOS管的型号 为GV3407,所述第六MOS管的型号为2N7002。

进一步地,所述控制装置为MCU芯片。

附图说明

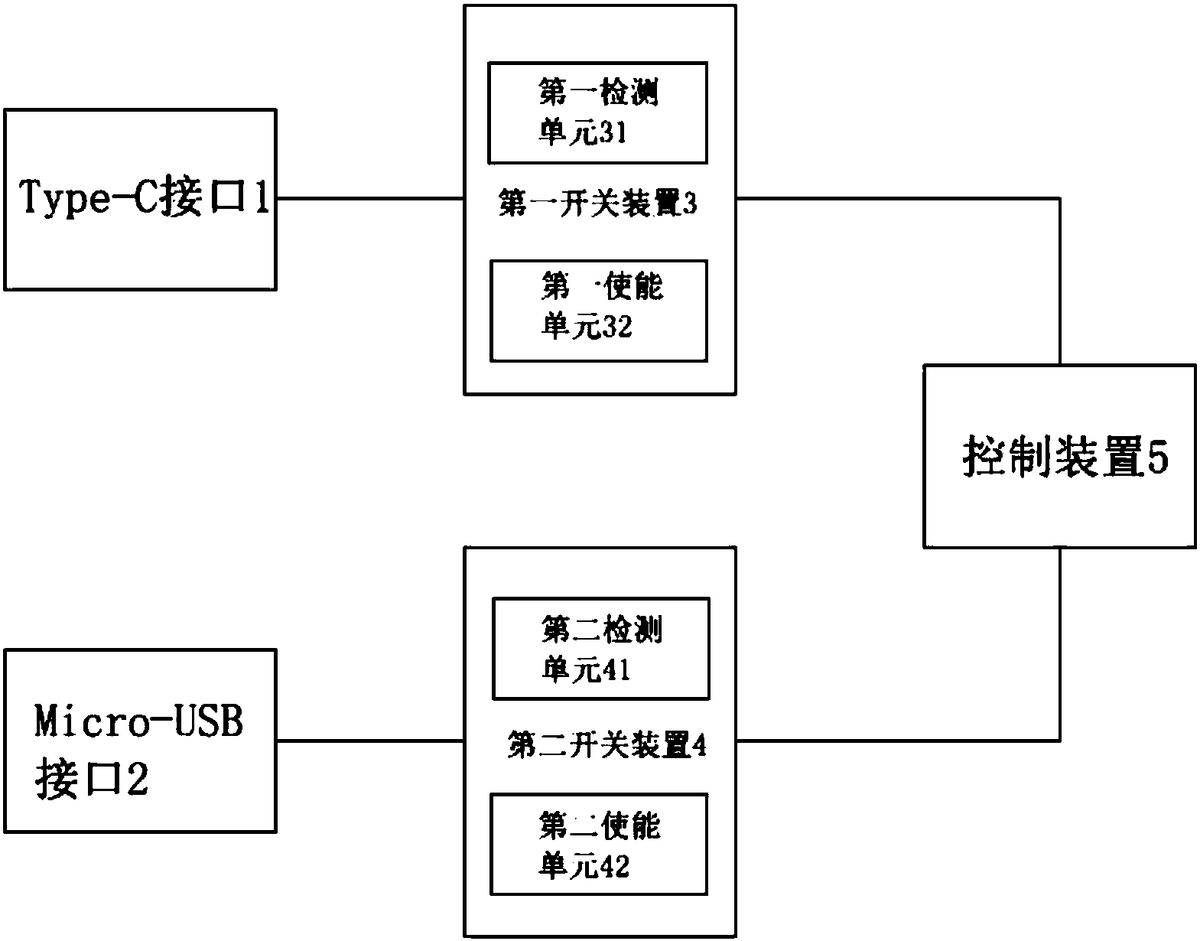

图1为本实用新型一种双接口移动电源的模块示意图;

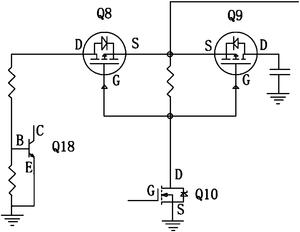

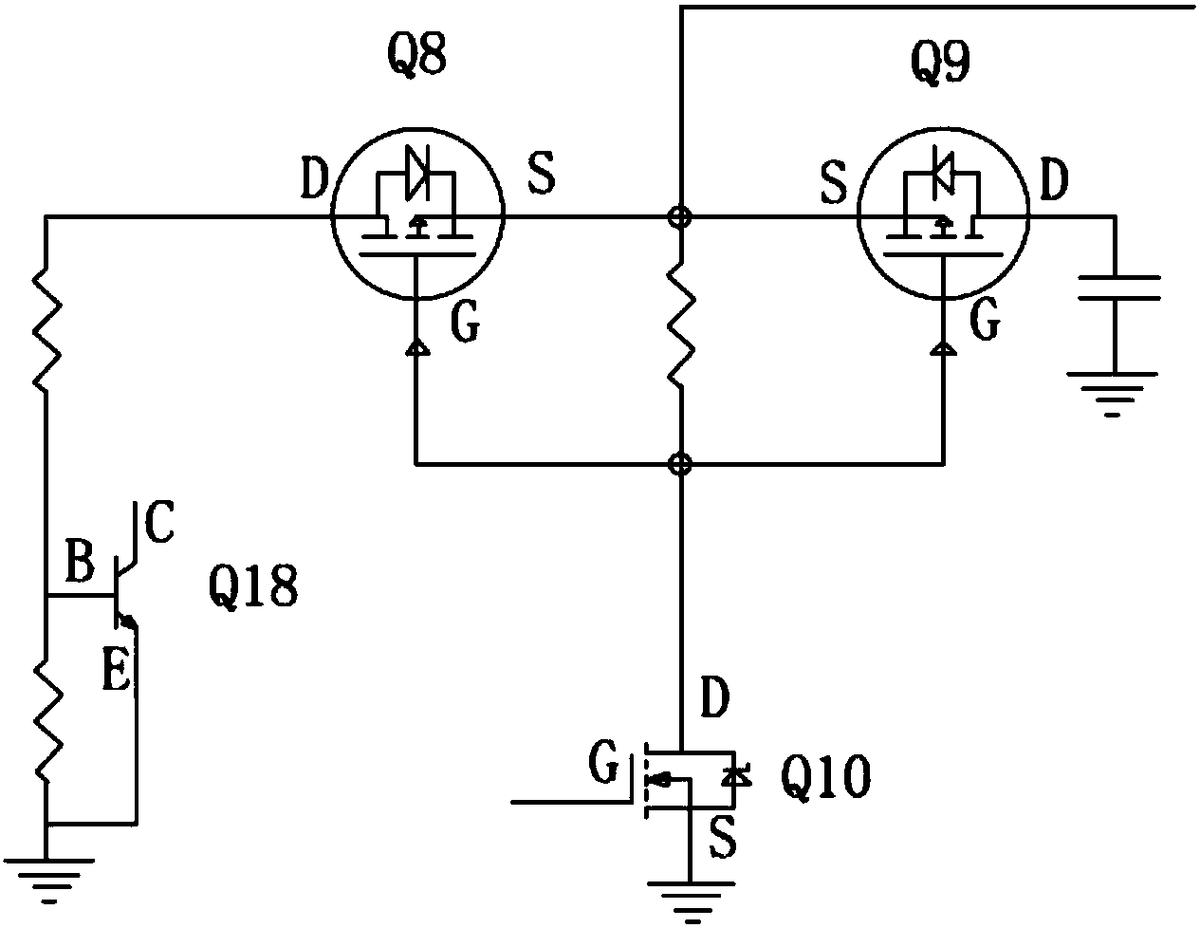

图2为本实用新型第一开关装置的电路原理图;

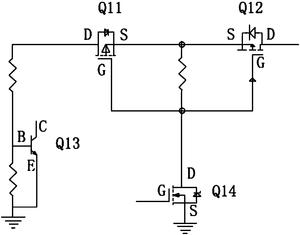

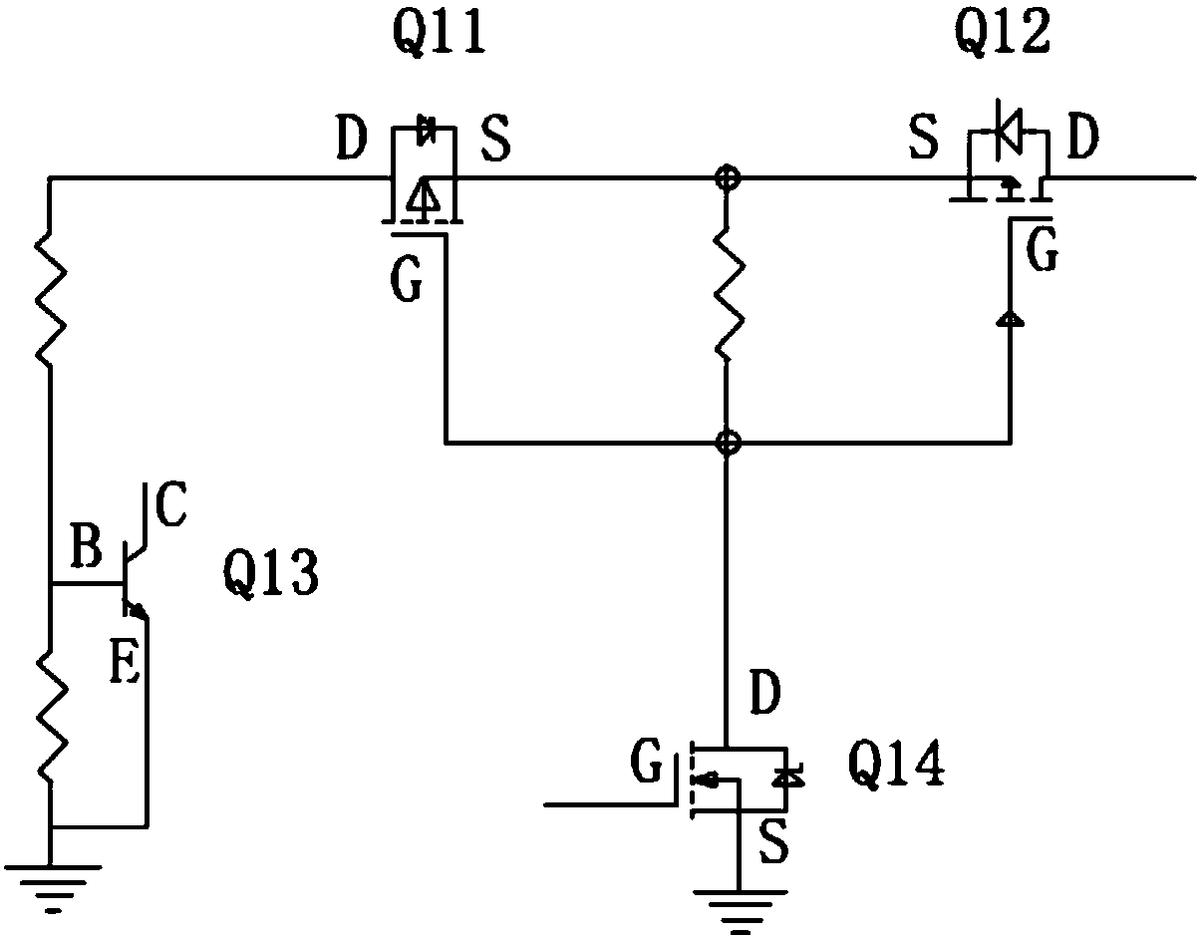

图3为本实用新型第二开关装置的电路原理图。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述,所举实例只用于解释本实用 新型,并非用于限定本实用新型的范围。

如图1所示,图1为本实用新型一种双接口移动电源的模块示意图。一种双接口移 动电源,包括Type-C接口1、Micro-USB接口2、第一开关装置3、第二开关装置4和控制装置5, 所述Type-C接口1通过第一开关装置3与控制装置5相连,所述Micro-USB接口2通过第二开 关装置4与控制装置5相连。所述控制装置5为MCU芯片。

在本实用新型中,Type-C接口1通过第一开关装置3与控制装置5相连,Micro-USB 接口2通过第二开关装置4与控制装置5相连。第一开关装置3检测Type-C接口1是否有接入 信号,第二开关装置4检测Micro-USB接口2是否有接入信号。当第一开关装置3检测到接入 信号时,控制装置5通过第二开关装置4控制Micro-USB接口2断开;当第二开关装置4检测到 接入信号时,控制装置5通过第一开关装置3控制Type-C接口1断开。通过上述技术方案,实 现同一时间只有一个接口被启用,另一个则断开,提高了移动电源的适用性。

所述第一开关装置3包括第一检测单元31和第一使能单元32,所述第一检测单元 31和第一使能单元32分别与控制装置5相连。同样的,所述第二开关装置4包括第二检测单 元41和第二使能单元42,所述M第二检测单元41和第二使能单元42分别与控制装置5相连。 第一检测单元31和第二检测单元41分别用于检测Type-C接口1和Micro-USB接口2是否有接 入信号;第一使能单元32和第二使能单元42分别用于控制Type-C接口1和Micro-USB接口2 的启用或者断开。

如图2所示,图2为本实用新型第一开关装置的电路原理图。在第一开关装置3中, 所述第一检测单元31包括第一三极管Q18,所述第一使能单元32包括第一MOS管Q8、第二MOS 管Q9和第三MOS管Q10。

所述Type-C接口1与第一三极管Q18的B极相连,所述第一三极管Q18的B极通过电 阻接地,所述第一三极管Q18的C极与控制装置5相连,所述第一三极管Q18的E极接地;所述 Type-C接口1与第一MOS管Q8的D极相连,所述第一MOS管Q8的S极和第二MOS管Q9的S极相连, 所述第一MOS管Q8的G极和第二MOS管Q9的G极相连,所述第二MOS管Q9的D极与DCDC芯片相连 以实现充放电功能,所述第一MOS管Q8的S极与第二MOS管Q9的S极的连接端和第一MOS管Q8 的G极与第二MOS管Q9的G极的连接端之间通过电阻相连;所述第一MOS管Q8的G极与第二MOS 管Q9的G极的连接端与第三MOS管Q10的D极相连,所述第三MOS管Q10的S极接地,所述第三 MOS管Q10的G极与控制装置5相连。

具体地,所述第一三极管Q18的型号为2N3904,所述第一MOS管Q8和第二MOS管Q9的 型号为PK501BA,所述第三MOS管Q10的型号为2N7002。

如图3所示,图3为本实用新型第二开关装置的电路原理图。在第二开关装置4中, 所述第二检测单元41包括第二三极管Q13,所述第二使能单元42包括第四MOS管Q11、第五 MOS管Q12和第六MOS管Q14。

所述Micro-USB接口2与第二三极管Q13的B极相连,所述第二三极管Q13的B极通过 电阻接地,所述第二三极管Q13的C极与控制装置5相连,所述第二三极管Q13的E极接地;所 述Micro-USB接口2与第四MOS管Q11的D极相连,所述第四MOS管Q11的S极和第五MOS管Q12的 S极相连,所述第四MOS管Q11的G极和第五MOS管Q12的G极相连,所述第五MOS管Q12的D极与 DCDC芯片相连以实现充放电功能,所述第四MOS管Q11的S极与第五MOS管Q12的S极的连接端 和第四MOS管Q11的G极与第五MOS管Q12的G极的连接端之间通过电阻相连;所述第四MOS管 Q11的G极与第五MOS管Q12的G极的连接端与第六MOS管Q14的D极相连,所述第六MOS管Q14的 S极接地,所述第六MOS管Q14的G极与控制装置5相连。

具体地,所述第二三极管Q13的型号为2N3904,所述第四MOS管Q11和第五MOS管Q12 的型号为GV3407,所述第六MOS管Q14的型号为2N7002。

控制装置5通过采集第一三极管Q18的C极的信号,检测Type-C接口1是否有接入信 号。当Type-C接口1没有接入信号时,第一三极管Q18的B极为低电平、C极为高电平;当Type- C接口1有接入信号时,第一三极管Q18的B极为高电平,第一三极管Q18导通,第一三极管Q18 的C极电平被拉低。

控制装置5通过采集第二三极管Q13的C极的信号,检测Micro-USB接口2是否有接 入信号。当Micro-USB接口2没有接入信号时,第二三极管Q13的B极为低电平、C极为高电平; 当Micro-USB接口2有接入信号时,第二三极管Q13的B极为高电平,第二三极管Q13导通,第 二三极管Q13的C极电平被拉低。

控制装置5与第三MOS管Q10的G极相连,通过控制第三MOS管Q10来控制第一MOS管 Q8、第二MOS管Q9的导通或者断开,从而连通或者切断Type-C接口1;控制装置5与第六MOS管 Q14的G极相连,通过控制第六MOS管Q14来控制第四MOS管Q11、第五MOS管Q12的导通或者断 开,从而连通或者切断Micro-USB接口2。

当第一开关装置3检测到接入信号时,控制装置5通过第二开关装置4控制Micro- USB接口2断开,通过第一开关装置3控制Type-C接口1接通;当第二开关装置4检测到接入信 号时,控制装置5通过第一开关装置3控制Type-C接口1断开,通过第二开关装置4控制 Micro-USB接口2连通,实现同一时间只有一个接口被启用,另一个则断开,提高了移动电源 的适用性。

以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用 新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保 护范围之内。
