无权-期满终止 中国
著录项
摘要
一种电机用复合绝缘导电杆,它包括金属导电杆和包覆于金属导电杆的复合绝缘层,复合绝缘层由云母箔层、电工薄膜层和上胶玻璃布层组成;它采用由云母箔层、电工薄膜层和上胶玻璃布层组成包覆于金属导电杆的复合绝缘层的技术方案,它克服了现有电机用绝缘导电杆因使用塑料绝缘或层压绝缘而影响产品的机械强度,耐老化性能和使用寿命等缺陷;它广泛适合交、直流电机及交流电机的集电环上使用,尤其适合运行可靠性要求高,使用寿命要求长的风力发电机和执行特殊任务、用途的电机产品。
法律状态
法律状态公告日 | 20210212 |
法律状态 | 专利权的终止 |
法律状态信息 | 专利权有效期届满 IPC(主分类):H01B 7/02 专利号:ZL2011200240365 申请日:20110125 授权公告日:20110817 终止日期: |
法律状态公告日 | 20140514 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):H01B 7/02 变更事项:专利权人 变更前权利人:湘潭世通电气有限公司 变更后权利人:湖南世优电气股份有限公司 变更事项:地址 变更前权利人:411133 湖南省湘潭市岳塘区双马工业园楚天路8号 变更后权利人:411104 湖南省湘潭市高新区火炬创新创业园 登记生效日:20140422 |
法律状态公告日 | 20110817 |
法律状态 | 授权 |
法律状态信息 | 授权 |
事务数据公告日 | 20140514 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):H01B 7/02 变更事项:专利权人 变更前权利人:湘潭世通电气有限公司 变更后权利人:湖南世优电气股份有限公司 变更事项:地址 变更前权利人:411133 湖南省湘潭市岳塘区双马工业园楚天路8号 变更后权利人:411104 湖南省湘潭市高新区火炬创新创业园 登记生效日:20140422 |
权利要求
权利要求数量(3)
独立权利要求数量(1)
1.一种电机用复合绝缘导电杆,其特征在于它包括金属导电杆(1)和包覆于金属导电杆(1)的复合绝缘层(2),所述复合绝缘层(2)由云母箔层(21)、电工薄膜层(22)和上胶玻璃布层(23)组成。
2.根据权利要求1所述的一种电机用复合绝缘导电杆,其特征在于云母箔层(21)与电工薄膜层(22)为重叠2层。
3.根据权利要求1所述的一种电机用复合绝缘导电杆,其特征在于云母箔层(21)为包卷粉云母或云母箔片。
说明书
技术领域
本实用新型涉及一种电机用复合绝缘导电杆,尤其是一种包卷粉云母的电机用复合绝缘导电杆。
背景技术
现有的电机用绝缘导电杆主要有二种结构,如:①塑料绝缘导电杆,该种导电杆是在金属导电杆的外表面上成型上热固性塑料绝缘层,使导电杆具备绝缘功能,其机械强度较低。②层压绝缘导电杆,该种导电杆是在金属导电杆的外表面上包卷绝缘材料,该种绝缘材料为上胶玻璃布或上胶绝缘纸,固化成型后使之具备绝缘功能,其耐老化性能,运行的可靠性和使用寿命均不理想。
发明内容
针对上述情况,本实用新型的目的是提供一种结构紧凑、绝缘性能优、机械强度高、耐老化性好、运行可靠、使用寿命长、适用范围广泛的电机用复合绝缘导电杆。
为了实现上述目的,一种电机用复合绝缘导电杆,它包括金属导电杆和包覆于金属导电杆的复合绝缘层,所述复合绝缘层由云母箔层、电工薄膜层和上胶玻璃布层组成。
为了实现结构、效果优化,其进一步的措施是。
云母箔层与电工薄膜层为重叠2层。
云母箔层为包卷粉云母或云母箔片。
本实用新型采用由云母箔层、电工薄膜层和上胶玻璃布层组成包覆于金属导电杆的复合绝缘层的技术方案,它克服了现有电机用绝缘导电杆因使用塑料绝缘或层压绝缘而影响产品的机械强度,耐老化性能和使用寿命等缺陷。
本实用新型相比现有技术所产生的有益效果:
(Ⅰ)本实用新型电机用复合绝缘导电杆,它采用在金属导电杆表面包覆复合绝缘层,其绝缘裕度宽,显著提高了绝缘性能;
(Ⅱ)本实用新型电机用复合绝缘导电杆,包覆于金属导电杆表面的复合绝缘层采用由云母箔层、电工薄膜层和上胶玻璃布层组成,它不但增强了耐老化性能,而且提高了运行的可靠性和使用寿命;
(Ⅲ)本实用新型电机用复合绝缘导电杆,其上胶玻璃布层采用上胶玻璃布或上胶绝缘纸,既扩大了材料选择品种,又降低了生产成本,还有效提高了产品的机械强度;
(Ⅳ)本实用新型电机用复合绝缘导电杆,由数种材料组成复合绝缘层,其结构简单,工艺容易,性能可靠,应用广泛,可满足风力发电机和执行特殊任务、用途的电机产品的要求,值得普及推广。
本实用新型广泛适合交、直流电机及交流电机的集电环上使用,尤其适合运行可靠性要求高,使用寿命要求长的风力发电机和执行特殊任务、用途的电机产品。
下面结合附图和实施例对本实用新型作进一步详细说明。
附图说明

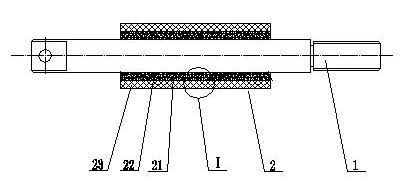

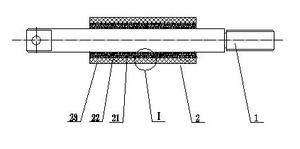

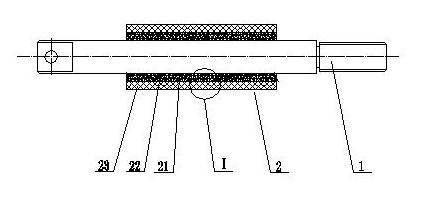

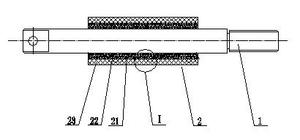

图1为本实用新型电机用复合绝缘导电杆的主视图。

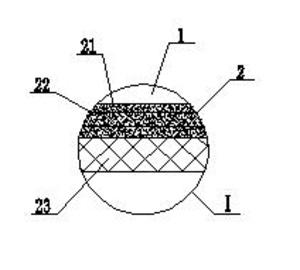

图2为图1的Ⅰ处放大示意图。
图中:1、导电杆,2、复合绝缘层,21、云母箔层,22、电工薄膜层,23、上胶玻璃布层。
具体实施方式
由附图所示,一种电机用复合绝缘导电杆,它包括金属导电杆1和包覆于金属导电杆1的复合绝缘层2,复合绝缘层2由云母箔层21、电工薄膜层22和上胶玻璃布层23组成,其中,云母箔层21与电工薄膜层22为重叠2层,云母箔层21为包卷粉云母或云母箔片。
本实用新型集云母箔、电工薄膜和上胶玻璃布数种绝缘材料的优点于一身,强化了绝缘的可靠性,使其既可广泛应用于交、直流电机及交流电机用集电环中,又可应用于运行可靠性要求极高,使用寿命要求更长的风力发电机和执行特殊任务、用途的电机产品中。
