本实用新型涉及一种医疗救治设备，尤其涉及一种用于救治骨折患者的医用烤灯。

烤灯作为医疗领域的常用器械，一般用于治疗骨科患者。通过红外照射患处保持局部温度，以提高血流速度、促进血液循环加速骨折位置的伤口愈合。现有普通烤灯的结构为灯架和裸灯，其特点是光源直接照射裸照患处，其缺陷包括灯光四射，光源污染，影响患者休息；灯泡裸露持续照射时如突然遇冷或液体（水等液体）时易破裂造成对病人造成患者的伤害，严重影响患者的安全。

中国专利CN201384791Y披露了一种医用烤灯，该医用烤灯包括有灯座、灯座上安装有灯架,灯架上安装有灯头,灯头外有灯罩,所述灯罩外套装帘圈,所述帘圈上套装有可收拉的灯帘。该专利提供的医用烤灯不适合骨科吻合血管术后患者24小时持续照射保温治疗的要求。

中国专利CN2265204Y披露了一种医用烤灯，该技术由支架和灯具组成，其中支架由底板、前支柱、带横梁后支柱、顶板固定连接成整体，前支柱顶端设轴销及手柄，铰接有被单护架；顶板中央和底板之间设置灯具支承柱，灯具支承柱上设有竖向高度调节条形孔和横向进深调节条形孔及旋紧螺栓；灯具护罩设有绝热材料，电位器开关处设有调光电路板，用球形铰与灯具支承柱连接，从球形铰中间引出电源线。该专利提供的医用烤灯存在支架太短的技术问题，不能满足骨科患者治疗的需求。

本实用新型针对现有技术存在的上述不足之处，提供一种结构新颖的医用烤灯，减少在烤灯使用过程中产生的光源污染及过亮对病人的睡眠和休息产生的影响。

为了实现上述目的，本实用新型采用的技术是一种医用烤灯，包括灯架和灯泡，还包括保护框，所述保护框为半圆柱框体结构，半圆柱框体结构中矩形面向下，所述保护框的末端设有支撑件，所述支撑件固定在灯架上端，所述灯架的顶端设有伸向所述保护框内部的横杆，横杆的另一端设有灯泡，所述灯泡置于所述保护框所形成空腔内；在保护框表面还设有保护布罩。

在上述提供的医用烤灯中，其中所述医用烤灯还包括设置在灯泡外的灯泡保护网罩。灯泡保护网罩能避免灯泡持续照射或特然遇冷或液体而导致破裂而对患者产生的伤害，保证患者的安全。灯泡保护网罩为金属丝网结构，所述灯泡保护网罩的丝网密度为1 mm×1mm。

在上述提供的医用烤灯中，其中所述支撑件为两段式结构，两段连接点为可调解式连接点。通过连接点可以调整整个医用烤灯的位置。

在上述提供的医用烤灯中，其中所述灯架上设有伸缩部件。伸缩部件可以根据实际情况调整医用烤灯的高度，便于医疗使用。

在上述提供的医用烤灯中，其中所述灯架的底部设有滚轮。在由金属材料制作的灯架下设有滚轮可方便烤灯的移动。

在上述提供的医用烤灯中，其中所述保护框的大小为42cm×32cm×21cm。保护框的大小可以根据临床医疗需求而调解。

在上述提供的医用烤灯中，其中所述保护布罩通过搭扣固定在保护框上。

在上述提供的医用烤灯中，其中所述保护布罩上设有观察窗。观察窗可以设置在保护框侧面上的保护罩，可以在保护布罩上设置多个观察窗。观察窗除了起到观察作用，还可以用来调节局部照射的温度。

在上述提供的医用烤灯中，其中所述保护布罩由石棉布制成。将石棉作为保护罩的材料可以起到良好的隔热性，由于石棉具有不易燃烧的特性，在烤灯的强光线和高强度的照射下不会发生自燃的事故。

与现有技术相比，本实用新型提供的医用烤灯具有安全性能高、聚光效果好和操作简便特点，以便于局部温度的控制，减少因烤灯产生的光源对患者产生的影响，有利于患者休息和康复。

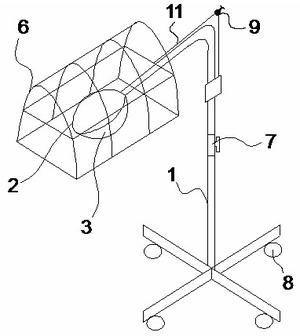

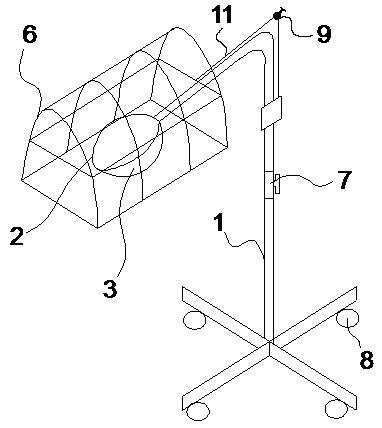

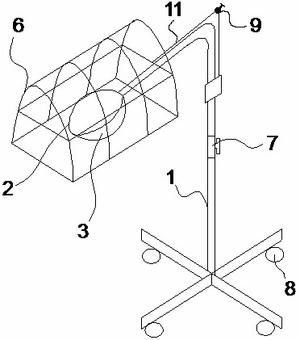

图1是医用烤灯的结构示意图。

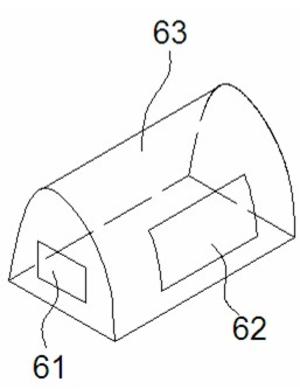

图2是医用烤灯中保护框的结构示意图。

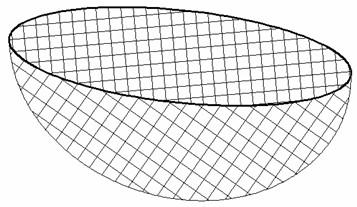

图3是医用烤灯中灯泡保护网罩的结构示意图。

本实用新型提供一种医用烤灯，包括灯架和灯泡，还包括保护框，所述保护框为半圆柱框体结构，半圆柱框体结构中矩形框向下，所述保护框的末端通过设置在灯架上的固定件固定在灯架上，所述灯架的顶端设有灯泡，所述灯泡置于所述保护框所形成空腔内，在保护框的表面设有保护罩。

以下通过实施例对本实用新型作进一步的详细说明，以便更好理解本发明创造的内容，但是下述实施例并不限制本发明创造的保护范围。

实施例1

如图1和图2所示，本实用新型提供的一种医用烤灯由灯架1、灯泡2和保护框6组成。灯泡保护框6为开口向下的半圆柱框体结构，由金属丝编织而成，整个保护框的大小为42 cm×32 cm×21cm，半圆柱框体结构中矩形框向下放置。灯泡保护框6的末端设有支撑件11，支撑件11的另一端固定在灯架1上端。支撑件11为两段式结构，两段连接点9为可调解式连接点，可以调节灯泡保护框6的位置。在灯泡保护框上设有一层石棉布保护布罩63，选用石棉布作为保护布罩63可以有效地防止保护罩在高强度的灯光照射下发生自燃。在石棉布保护布罩63上开有观察窗61、62，通过观察窗61、62可以观察伤口愈合的情况，并且可以用来调节保护框6内局部照射的温度。石棉布保护布罩63上设有搭扣，通过搭扣将石棉布保护布罩63固定在保护框上。

在灯架1的顶端设有灯泡2，灯泡2置于灯泡保护框6所形成的腔体之中。在灯架上设有伸缩部件7，通过伸缩部件7可以调节烤灯的上下位置。

实施例2

如图1和图2所示，本实用新型提供的一种医用烤灯由灯架1、灯泡2和保护框6组成。灯泡保护框6为开口向下的半圆柱框体结构，由金属丝编织而成，整个保护框的大小为40 cm×35 cm×25cm，半圆柱框体结构中矩形框向下放置。灯泡保护框6的末端设有支撑件11，支撑件11的另一端固定在灯架上端。支撑件11为两段式结构，两段连接点9为可调解式连接点，可以调节灯泡保护框6的位置。在灯泡保护框上设有一层石棉布保护布罩63，选用石棉布作为保护布罩63可以有效地防止保护罩在高强度的灯光照射下发生自燃。在石棉布保护布罩63上开有观察窗61、62，通过观察窗61、62可以观察伤口愈合的情况，并且可以用来调节保护框6内局部照射的温度。石棉布保护布罩63上设有搭扣，通过搭扣将石棉布保护布罩63固定在保护框上。

在灯架1的顶端设有灯泡2，灯泡2置于灯泡保护框6所形成的腔体之中。在灯泡2外边还套有灯炮保护网罩3，该灯泡保护网罩3呈碗状金属丝网结构，其结构如图3所示，保护网罩的丝网密度为1 mm×1mm。在灯架的底部设有滚轮8，通过滚轮8可以方便移动烤灯和调节烤灯的移动，减少搬运的不便。

以上对本实用新型的具体实施例进行了详细描述，但其只作为范例，本实用新型并不限制于以上描述的具体实施例。对于本领域技术人员而言，任何对该实用进行的等同修改和替代也都在本实用新型的范畴之中。因此，在不脱离本实用新型的精神和范围下所作的均等变换和修改，都应涵盖在本实用新型的范围内。
