【中国实用新型】复合绝缘结构集电环

有权-审定授权 中国

申请号:
CN201120494788.8
专利权人:
湘潭世通电气有限公司
授权公告日/公开日:
2012.07.11
专利有效期:
2011.12.02-2021.12.02
技术分类:
H01:基本电气元件
历史运营情况:
权利转移
价值度指数:
61.0分
交易方式:
转让
价格:
面议
73 0

发布人

湖南世优电气股份有限公司

联系人刘小菲

17363751555
979486169@qq.com
979486169
湖南省湘潭市岳塘区书院路38号国家高新技术创业园内
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201120494788.8
申请日
20111202
公开/公告号
CN202333402U
公开/公告日
20120711
申请/专利权人
[湘潭世通电气有限公司]
发明/设计人
[彭建国, 胡金海, 刘子龙, 郁殿蛟]
主分类号
H01R39/64
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,湖南(43)
颁证日
G06T1/00
代理人
[颜昌伟]

摘要

本实用新型公开了一种复合绝缘结构集电环。它包括轴套、导电环及导电杆,轴套外表面包卷有复合绝缘层,三个导电环相互平行地套装在轴套上,导电环与导电杆螺接;相邻导电环间固定有层压玻璃布隔板。本实用新型具有电气机械性能可靠、转速高、寿命长、简单、紧凑、集成度高、整体性好、运行可靠等优点。

法律状态

法律状态公告日 20140521
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):H01R 39/64
变更事项:专利权人
变更前权利人:湘潭世通电气有限公司
变更后权利人:湖南世优电气股份有限公司
变更事项:地址
变更前权利人:411133 湖南省湘潭市双马工业园楚天路8号
变更后权利人:411104 湖南省湘潭市高新区火炬创新创业园
登记生效日:20140423
法律状态公告日 20120711
法律状态 授权
法律状态信息 授权
事务数据公告日 20140521
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):H01R 39/64
变更事项:专利权人
变更前权利人:湘潭世通电气有限公司
变更后权利人:湖南世优电气股份有限公司
变更事项:地址
变更前权利人:411133 湖南省湘潭市双马工业园楚天路8号
变更后权利人:411104 湖南省湘潭市高新区火炬创新创业园
登记生效日:20140423
暂无数据

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种复合绝缘结构集电环,它包括轴套、导电环及导电杆,其特征在于:轴套外表面包卷有复合绝缘层,三个导电环相互平行地套装在轴套上,导电环与导电杆螺接;相邻导电环间固定有层压玻璃布隔板。

2.如权利要求1所述的复合绝缘结构集电环,其特征在于:所述的轴套外表面的复合绝缘层材料为无纬带。

3.如权利要求1所述的复合绝缘结构集电环,其特征在于:所述的三个导电环,相邻的两导电环之间的距离相同。

4.如权利要求1所述的复合绝缘结构集电环,其特征在于:所述的层压玻璃布隔板与导电环平行。

5.如权利要求1所述的复合绝缘结构集电环,其特征在于:导电环套装在轴套上的方式为过盈配合。

一种复合绝缘结构集电环,它包括轴套、导电环及导电杆,其特征在于:轴套外表面包卷有复合绝缘层,三个导电环相互平行地套装在轴套上,导电环与导电杆螺接;相邻导电环间固定有层压玻璃布隔板。 如权利要求1所述的复合绝缘结构集电环,其特征在于:所述的轴套外表面的复合绝缘层材料为无纬带。 如权利要求1所述的复合绝缘结构集电环,其特征在于:所述的三个导电环,相邻的两导电环之间的距离相同。 如权利要求1所述的复合绝缘结构集电环,其特征在于:所述的层压玻璃布隔板与导电环平行。 如权利要求1所述的复合绝缘结构集电环,其特征在于:导电环套装在轴套上的方式为过盈配合。

说明书

技术领域

本实用新型涉及一种集电环,特别涉及一种复合绝缘结构集电环。

背景技术

目前,我国交流电机正在大量使用的传统结构的集电环存在以下不足:

(1)、结构设计欠妥。在运行过程中易开发相间短路。由于导电杆与导电环间靠螺接配合,螺纹配合属间隙配合。螺纹面处系单面、部分接触、其有效的导电面积小,存在的间隙多,接触电阻大,在较大电流通过时间隙处存在局部放电的现象,使对应工作面处受到电腐蚀。尤其是在紧固不到位或运行过程中的震动使螺纹连接处产生松动,使相应接触面间隙加大而产生电弧造成电弧腐蚀,且温升较高,而且越腐蚀间隙就越大,使之电弧腐蚀恶性循环,并产生高温,从而使导电杆外的绝缘套老化乃至烧焦,其绝缘性能锐减甚至丧失,使导电杆与它相导电环间发生短路,引起电机放炮;恶性电弧腐蚀使导电杆螺杆部分截面变小,易甩断。均使电机发生故障,无法正常运行。

(2)、动平衡性差。由于三相导电杆有三种不同长度,而且直径较大,且分布在较大的圆周上,电机运行时其动平衡性差,引起的振动和噪音较大,离心力的作用使轴承磨损加快,影响电机运行的平稳性和寿命。

(3)、碳粉积累架桥导致相间短路。由于碳刷与导电环摩擦产生的碳粉散落,使一部分碳粉沉积在相间的绝缘层表面,出现碳粉架桥,使之表面电阻聚降,泄露电流加大,有效绝缘距离减小,引起导电环相间短路,电机放炮,无法正常运行。

(4)、整体性较差。压装不紧的导电环在电机运行过程中发生松动,与被装配面间产生相对滑动,影响电机正常运行;同时也可以致使导电杆与导电环螺接处松动。

(5)、工效低。其工艺流程长,生产效率低,影响产品质量的因素多,耗能多,其主要生产工序就有13道之多。

(6)、产品合格率低。压装过程中绝缘层垮塌,耐电压击穿时有发生,产品一次送检合格率低(60%~70%)。

(7)、生产成本高。所使用的绝缘材料片云母板全靠手工贴制,原材料来源匮乏,价格上涨较快,人工费用渐涨,产品合格率低,致使云母板价格越来越贵,且使用过程中损耗较大。

发明内容

为了解决现有集电环存在的上述技术问题,本实用新型提供一种电气机械性能可靠、转速高、寿命长、集成度高、整体性好、运行可靠的复合绝缘结构集电环。

本实用新型解决上述技术问题的技术方案是:包括轴套、导电环及导电杆,轴套外表面包卷有复合绝缘层,三个导电环相互平行地套装在轴套上,导电环与导电杆螺接;相邻导电环间固定有层压玻璃布隔板。

上述的复合绝缘结构集电环中,所述的轴套外表面的复合绝缘层材料为无纬带。

上述的复合绝缘结构集电环中,所述的三个导电环,相邻的两导电环之间的距离相同。

上述的复合绝缘结构集电环中,所述的层压玻璃布隔板与导电环平行。

上述的复合绝缘结构集电环中,导电环套装在轴套上的方式为过盈配合。

与现有技术相比,本实用新型的有益效果是:本实用新型采用无纬带做主绝缘层,使其耐电压性能明显高于片云母绝缘层,耐热等级提高,从而使绝缘性能更加可靠,耐电、热老化性能明显提高,产品使用寿命提高;集电环的相邻导电环间有与之相平行的层压玻璃布隔板,可把沉积在圆柱绝缘层表面的碳粉阻断,使之无法在相间架桥,就不会引起相间短路;导电环与轴套间的配合为外套过盈配合,提高了配合的紧密性和可靠性,集电环在运行过程中就不会产生松动,使整体性变好,集成度提高,保证其动平衡性。

附图说明

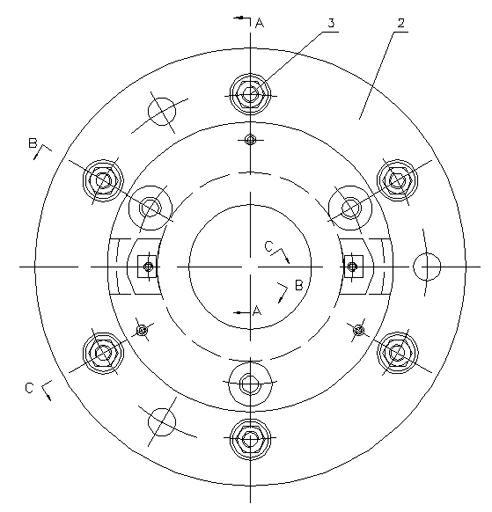

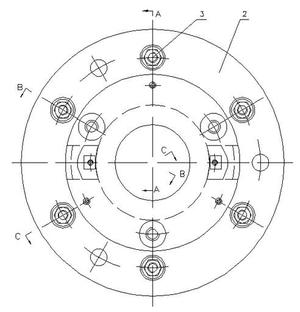

图1为本实用新型的主视图。

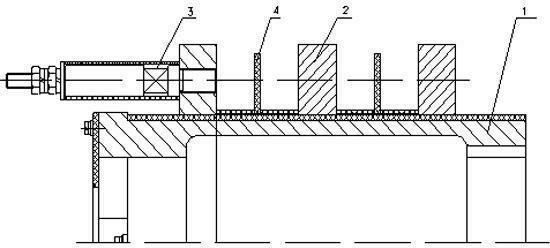

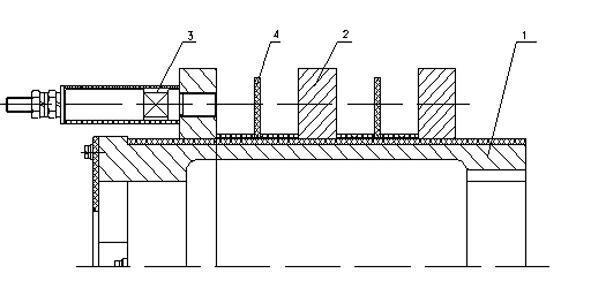

图2为本实用新型沿图1中A‑A线的剖视图。

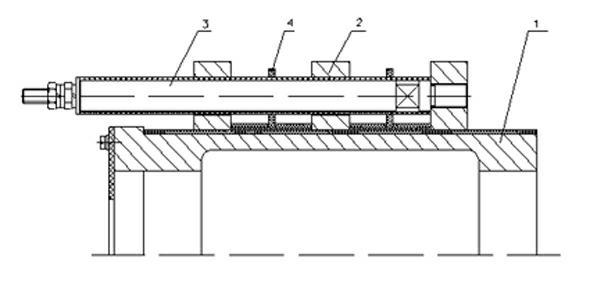

图3为本实用新型沿图1中B‑B线的剖视图。

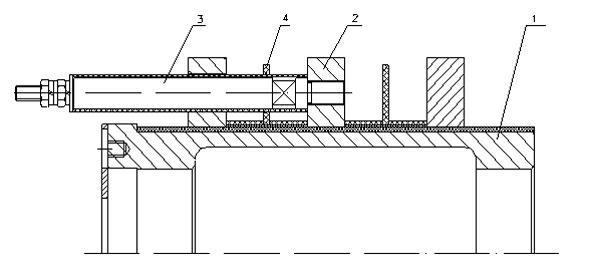

图4为本实用新型沿图1中C‑C线的剖视图。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

如图1~图4所示,本实用新型包括轴套1、导电环2、导电杆3及层压玻璃布隔板4;轴套1外表面包卷有复合绝缘层,复合绝缘层的材料为无纬带,三个导电环2相互平行地套装在轴套1上,导电环2与轴套1间的配合为过盈配合,相邻的两个导电环之间的距离相同,相邻的两导电环之间固定有层压玻璃布隔板4 ,层压玻璃布隔板4与导电环2平行,导电杆3与导电环2螺接。

该集电环具有如下优点:

(1)绝缘可靠、耐电压、耐热、耐老化性能高。集电环采用无纬带绝缘层作主绝缘层后,使其耐电压性能明显高于片云母绝缘层,耐热等级提高1级,即由130℃提高到155℃。从而使绝缘性能更加可靠,耐电、热老化性能明显提高,产品使用寿命增加1倍以上。

(2)消除了碳粉沉积架桥引起的相间短路。因集电环的导电环间有与之相平行的层压玻璃布隔板,可把沉积在圆柱绝缘层表面的碳粉阻断,使之无法在相间架桥,就不会引起相间短路。

(3)整体性好、集成度高。由于导电环与轴套间的配合为外套过盈配合,提高了配合的紧密性和可靠性,集电环在运行过程中就不会产生松动,使整体性变好,集成度提高,保证其动平衡性。

(4)工效和产品合格率提高。由于生产工序减少了5道,使工艺流程缩短,影响产生质量因素减少,能耗减少,产品合格率提高。

由于以上优点,本实用新型可广泛适用于1.25~1.5MW双馈风力发电机配套使用,满足方兴未艾迅速发展的风电产业需要,还可把该项技术推广应用到我国其它风力发电机和普通交流电机用集电环的设计、制造中,推动交流电机的技术进步。
