本实用新型涉及一种眼镜，更具体地说，涉及一种带有可伸缩横梁的眼镜。

随着学习任务的日益繁重和电子产品的快速发展，现如今学生的用眼强度越来越 大，以致于大部分学生的视力出现了问题，成为了近视人员，需要佩戴眼镜。在选取眼镜时 候，大部分学生都会根据自身情况选取尺寸适合的眼镜，并选取自己心仪的款式。一般来 说，一副眼镜使用周期正常在一年左右，是一个不短的周期，但是，青少年学生生长发育较 快，在此期间，青少年学生的骨骼会发生快速增长与扩张，如此一来，先前挑选的眼镜的尺 寸和现阶段学生所需要的尺寸就发生了偏差，再佩戴先前的眼镜将压迫头颅骨骼，非常不 舒适，这种情况就导致青少年学生就需要经常更换眼镜，这无疑增加了经济成本，同时也造 成了浪费。同时，很多眼镜在夏季佩戴时，由于炎热皮肤出汗，非常容易滑脱。为此，使用者 便希望开发一种能够调节宽度的眼镜。

现也有能够调节宽度的眼镜，如专利申请号CN201410693719.8，申请公布日为 2016年6月22日，发明名称为：一种防摔式可伸缩眼镜。该申请案涉及一种防摔式可伸缩眼 镜，包括蓝牙耳机、眼镜腿、由左眼镜框和右眼镜框组成的眼镜框和鼻梁架，所述眼镜腿包 括前眼镜腿和后眼镜腿，所述前眼镜腿和后眼镜腿通过第一中空硬塑料管连接，所述鼻梁 架包括左鼻梁架和右鼻梁架，所述左鼻梁架和右鼻梁架之间通过第二中空硬塑料管连接， 所述眼镜框的外侧面上设置有若干防摔柱，所述眼镜片体外侧还粘贴有一层防划层，所述 眼镜腿的尾端还连接有蓝牙耳机，在蓝牙耳机的端部设置有螺纹柱，眼镜腿的尾端设置有 与螺纹柱匹配的螺纹孔，所述螺纹柱拧入螺纹孔内。当需要增加尺寸时，可以拉伸左鼻梁架 和右鼻梁架，该申请案的眼镜能够适应不同年龄的学生，解决了因更换眼镜造成的浪费问 题。但是，该申请案的左鼻梁架和右鼻梁架之间仅通过第二中空硬塑料管连接，左鼻梁架、 右鼻梁架与第二中空硬塑料管不能够固定，调节宽度时，左鼻梁架和右鼻梁架极易从第二 中空硬塑料管中滑脱，且调节好后，由于左鼻梁架、右鼻梁架与第二中空硬塑料管之间无固 定装置，左鼻梁架和右鼻梁架将会在第二中空硬塑料管内发生滑动，导致眼镜宽度不稳定， 影响使用。

1.实用新型要解决的技术问题

本实用新型的目的在于克服现有的眼镜宽度调节不可靠、调节不便利的不足，提 供一种带有可伸缩横梁的眼镜，本实用新型的眼镜宽度调节便利，使用可靠，且该眼镜结构 简单，易于加工制造，生产成本低。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种带有可伸缩横梁的眼镜，包括左镜框、右镜框、横梁、左镜腿和 右镜腿，所述的左镜框通过横梁与右镜框连接，所述的左镜腿连接在左镜框一端，所述的右 镜腿连接在右镜框一端，所述的横梁包括中间杆和对称套设于中间杆两端的连接杆，所述 的连接杆与中间杆可滑动连接；所述的连接杆包括多根依次套接的短杆，相邻两根所述的 短杆可滑动连接；所述的中间杆与连接杆之间以及相邻两根短杆之间还设有用于将横梁固 定在伸长状态伸长固定机构。

更进一步地，所述的连接杆套设在中间杆的内部，且所述的连接杆能够向中间杆 内部收缩。

更进一步地，所述的伸长固定机构包括支撑球和与支撑球配合的孔洞。

更进一步地，该眼镜还包括鼻托，所述的鼻托分别固定连接在左镜框和右镜框上， 所述的横梁两端的连接杆端部分别与对应侧的鼻托连接。

3.有益效果

采用本实用新型提供的技术方案，与已有的公知技术相比，具有如下有益效果：

(1)本实用新型的一种带有可伸缩横梁的眼镜，设有可伸缩的横梁，便于使用者根 据自身需求调节眼镜的宽度，避免使用者频繁更换眼镜，解决了因更换眼镜而造成浪费的 问题，经济实用，同时，可以部分回收已废弃的镜架，通过局部更改，添加伸缩横梁，可实现 二次使用，节约资源。

(2)本实用新型的一种带有可伸缩横梁的眼镜，通过调节横梁能够调节镜片凹凸 位置，改变镜片的瞳距以适应不同使用者的需求，使用时可通过用眼时长和强度来判断使 用者眼睛晶状体状态，使镜片对焦位置保持在一个最合理的范围内，从而实现镜架尺寸和 镜片位置科学的搭配。

(3)本实用新型的一种带有可伸缩横梁的眼镜，该可伸缩的横梁结构简单，调节便 利，使用方便，且该横梁便于加工制造，生产成本低，降低了眼镜的整体生产成本。

(4)本实用新型的一种带有可伸缩横梁的眼镜，横梁上还设有伸长固定机构，该伸 长固定机构包括支撑球和与支撑球配合的孔洞，该伸长固定机构结构简单，固定可靠，使用 简单，制造成本低。

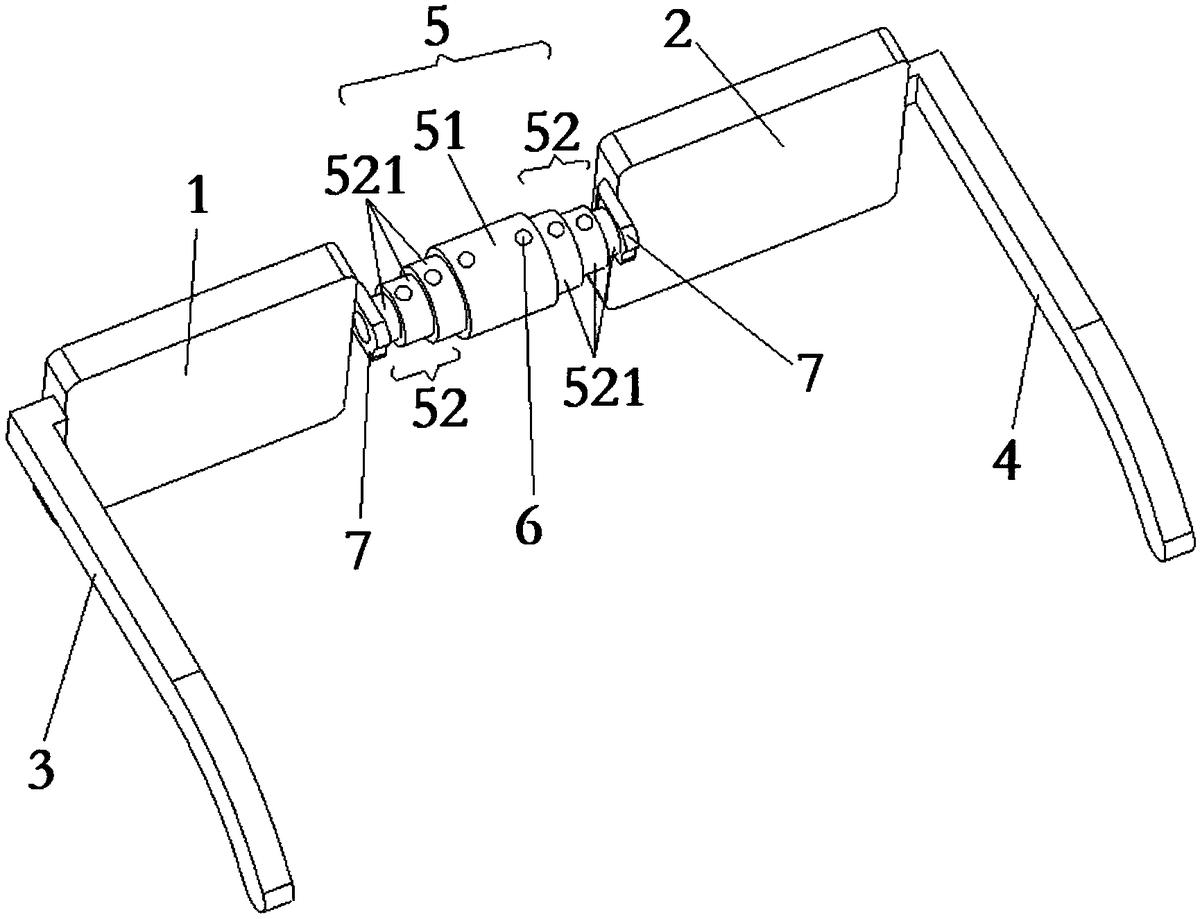

图1为本实用新型的一种带有可伸缩横梁的眼镜的整体结构示意图。

示意图中的标号说明：

1、左镜框；2、右镜框；3、左镜腿；4、右镜腿；5、横梁；6、支撑球；51、中间杆；52、连接 杆；521、短杆；7、鼻托。

下面结合附图和实施例对本实用新型作进一步的描述。

实施例

结合图1所示，本实施例的一种带有可伸缩横梁的眼镜，包括左镜框1、右镜框2、横 梁5、左镜腿3和右镜腿4，其中，左镜框1通过横梁5与右镜框2连接，左镜腿3连接在左镜框1 一端，右镜腿4连接在右镜框2一端，左镜腿3和右镜腿4的结构以及其与镜框的连接方式与 现有技术类似，在此就不再赘述。需要说明的是，上述的横梁5包括中间杆51和对称套设于 中间杆51两端的连接杆52，该连接杆52与中间杆51可滑动连接。具体地，作为一种优选方 案，上述的连接杆52套设在中间杆51的内部，且该连接杆52能够向中间杆51内部收缩，通俗 来说，即中间杆51的内径略大于或等于连接杆52与中间杆51连接处的外径。进一步地，上述 的连接杆52包括多根依次套接的短杆521，并且相邻两根短杆521可滑动连接。具体来说，上 述的多根依次套接的短杆521的直径由横梁5的中间向两端递减，即最靠近中间杆51的短杆 521的直径最大，下一根短杆521套接在上述短杆521的内部，且下一根短杆521能够向其前 一根短杆521的内部收缩，前一根短杆521的内径略大于或等于下一根短杆521的外径。此 外，可根据市场需求合理设置短杆521的根数，例如设置5～9根短杆521，以使得眼镜调节后 的宽度满足大部分人群的需求。本实施例的可伸缩的横梁5便于使用者根据自身需求调节 眼镜的宽度，避免使用者频繁更换眼镜，解决了因更换眼镜而造成浪费的问题，经济实用， 同时，该横梁5调节便利，使用方便，且该横梁5便于加工制造，生产成本低，降低了眼镜的整 体生产成本。

接续图1所示，上述的中间杆51与连接杆52之间以及相邻两根短杆521之间还设有 用于将横梁5固定在伸长状态伸长固定机构，优选地，该伸长固定机构包括支撑球6和与支 撑球6配合的孔洞。具体加工时，可在中间杆51的两端钻孔，在短杆521一端安装支撑球6，另 一端同样钻孔，再将中间杆51和短杆521对应套接在一起即可。上述伸长固定机构结构简 单，固定可靠，使用简单，制造成本低，实用性强。另外，本实施例的眼镜还包括鼻托7，该鼻 托7分别固定连接在左镜框1和右镜框2上，上述的横梁5两端的连接杆52端部分别与对应侧 的鼻托7连接。具体地，横梁5两端采用螺纹安装入镜架主体，加工时，在短杆521一端上钻螺 纹孔，在鼻托7上钻阶梯孔，该孔靠近短杆521的一侧的孔径较大，以便将短杆521的一部分 放入该孔中，从而更稳固地连接横梁5与鼻托7。上述阶梯孔靠近镜框的一侧孔径也略大，以 便沉入螺钉头部，同时，上述阶梯孔的中间段孔径较小，以便放入螺钉并对螺钉起到一定的 稳固作用。安装时，从鼻托7一侧拧入螺钉，将横梁5固定在鼻托7上。当然，该种连接方式只 是一种优选方案，也可直接将横梁5两端分别粘连在左镜框1和右镜框2的侧壁上，该处横梁 5的安装方式不受限制。

在使用过程中，当需要调节眼镜的宽度时，按压支撑球6，然后再拉伸或收缩横梁 5，使支撑球6卡合到另一孔洞中即可。

本实用新型的一种带有可伸缩横梁的眼镜，该眼镜宽度调节便利，使用可靠，且其 结构简单，易于加工制造，生产成本低，实用性强。

以上示意性地对本实用新型及其实施方式进行了描述，该描述没有限制性，附图 中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域 的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性地设计出 与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
