本发明涉及水龙头技术领域，特别是涉及一种水龙头起泡器。

为了节约用水和让水流出时看起来更漂亮，现在的水龙头都会安装上一个出水的 起泡器；起泡器可以让流经的水和空气充分混合，让水流有发泡的效果，有了空气的加入， 水的冲刷力提高不少，从而有效减少用水量，节约用水。然而，现在的起泡器都是由节水阻 隔网和许多层起泡作用的网纱组成，因此在使用的时候，小颗粒的杂质和泥沙常常会阻隔 在隔网或网纱处，随着长时间的使用，杂质和泥沙将大量堆积，并最终导致堵塞，影响到水 龙头的正常使用；因此该种起泡器需要经常拆卸出来进行清洗，使用非常麻烦。

为了克服现有技术的不足，本发明提供了结构简单、使用方便、不易堵塞的水龙头 起泡器。

本发明解决其技术问题所采用的技术方案是：

一种不易堵塞的水龙头起泡器，包括有中空的起泡器壳体，依次安装在所述起泡 器壳体内部的单孔限流片、气体导入盘；所述单孔限流片上开设有限流通孔，所述气体导入 盘正对所述限流通孔的位置形成有向远离所述单孔限流片一侧延伸的混合导管，所述单孔 限流片和气体导入盘之间形成有第一进气通道，所述限流通孔和混合导管通过所述第一进 气通道与所述起泡器壳体外部大气连通。

作为上述技术方案的改进，所述气体导入盘临近所述单孔限流片的一侧设置有第 一凸台，所述第一凸台有多个且环绕所述混合导管间隔分布，所述单孔限流片紧贴所述第 一凸台，相邻两个所述第一凸台之间的间隔形成所述第一进气通道。

进一步，所述起泡器壳体内部安装有导流管，所述气体导入盘位于所述单孔限流 片和导流管之间，所述混合导管伸入到所述导流管管体内部，所述导流管外壁与所述起泡 器壳体内壁之间形成有第二进气通道，所述第二进气通道与所述第一进气通道连通。

进一步，所述起泡器壳体内部形成有环形凸台，所述导流管靠近所述单孔限流片 一端的外壁上设置有第二凸台，所述导流管通过所述第二凸台安装在所述环形凸台上。

进一步，所述第二凸台具有多个且环绕所述导流管间隔分布，所述第二进气通道 通过相邻两个所述第二凸台之间的间隔连通所述第一进气通道。

进一步，还包括有安装在所述气体导入盘和导流管之间的缓冲杯，所述缓冲杯的 侧壁开设有出水口，所述缓冲杯的杯口朝向所述混合导管。

进一步，所述缓冲杯杯口设置有翻边，并通过所述翻边安装在所述导流管的管体 端部。

进一步，所述气体导入盘通过盘体边缘安装在所述缓冲杯的杯口，所述混合导管 伸入到所述缓冲杯内部。

进一步，所述起泡器壳体内还安装有密封垫，所述密封垫紧贴所述单孔限流片，且 安装在所述单孔限流片远离所述气体导入盘一侧。

进一步，所述限流通孔呈喇叭形，且靠近所述气体导入盘一侧为大端。

本发明的有益效果是：本发明的起泡器无需采用节水阻隔网和起泡网纱也能够实 现起泡功能，而且水流中存在的泥沙等小颗粒杂质能够随水流一起从起泡器中通过，无需 担心杂质在起泡器内部堆积，能够有效防止起泡器堵塞的问题，同时也无需定期对起泡器 进行拆卸清洗，使用更加方便。

下面结合附图和实施例对本发明进一步说明。

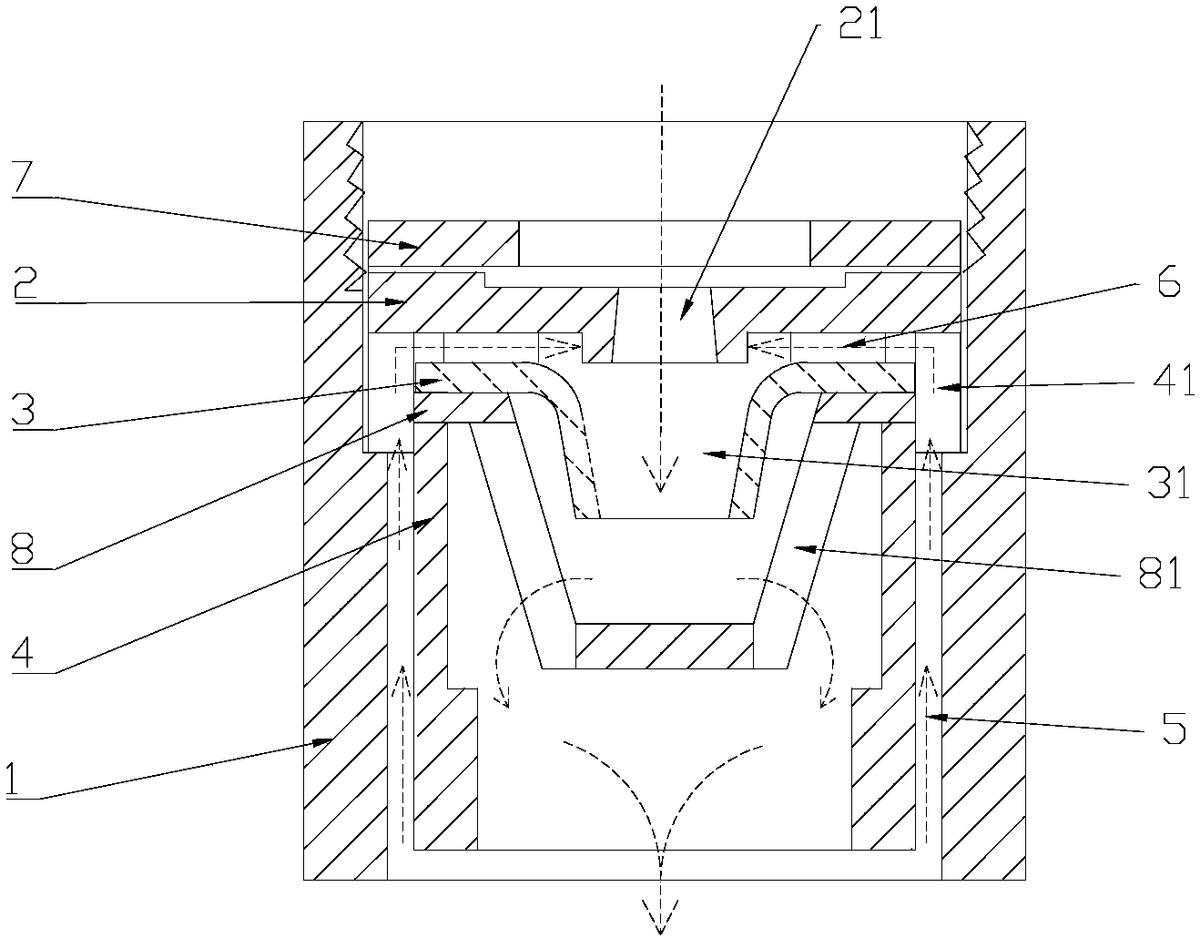

图1是本发明的整体剖视结构示意图；图纸虚线箭头表示水流或空气的流动方向；

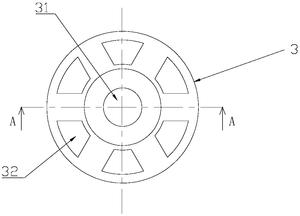

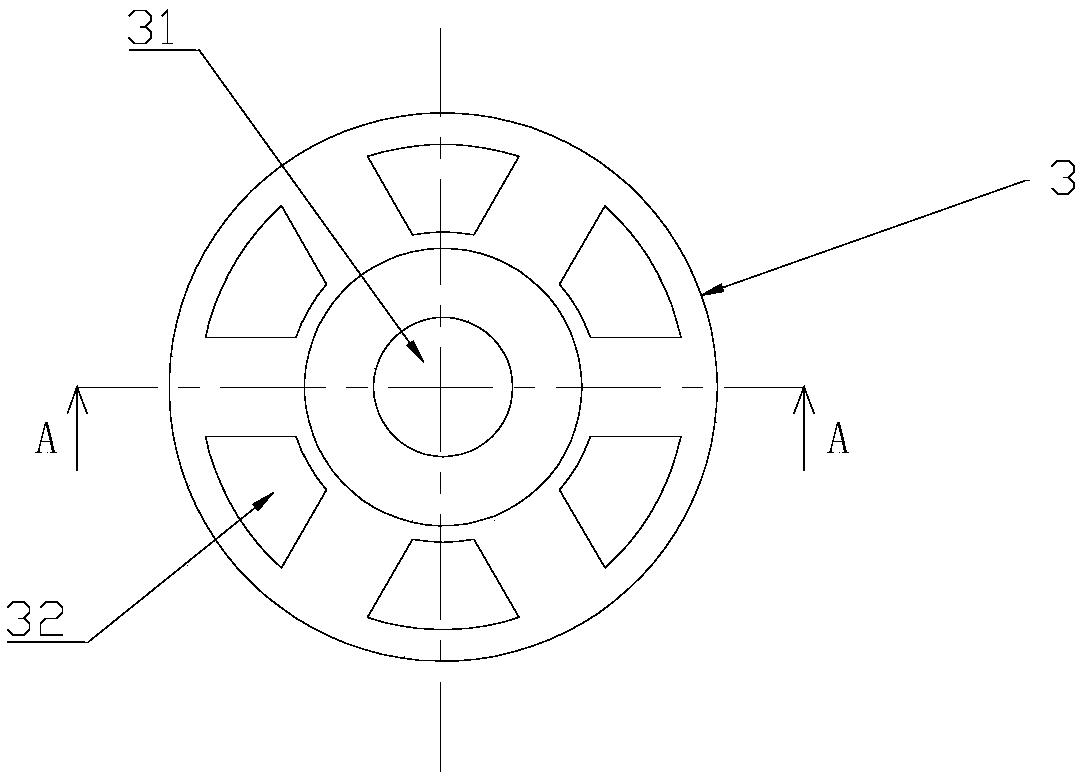

图2是本发明中所述气体导入盘的俯视图；

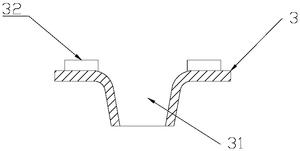

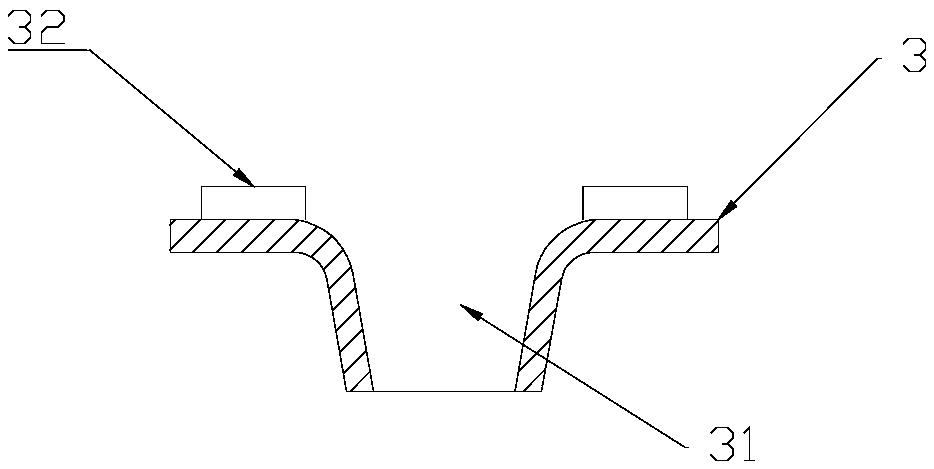

图3是图2中A-A方向的剖视图；

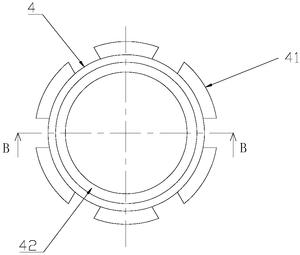

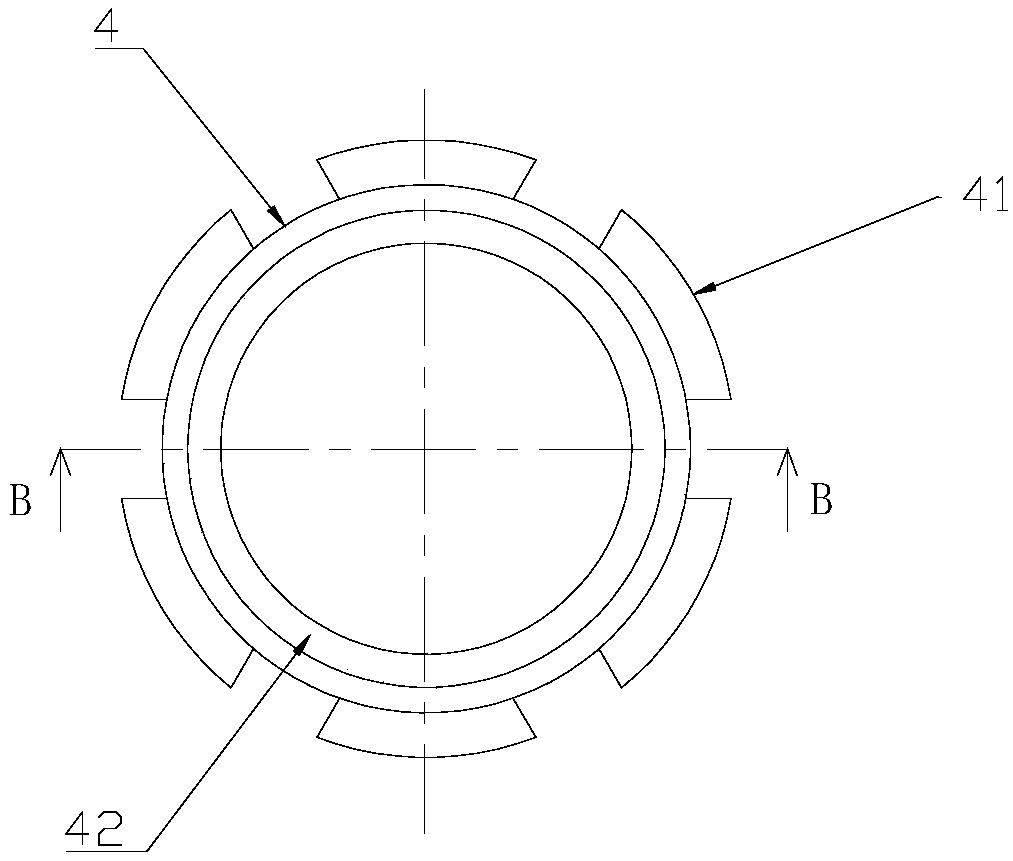

图4是本发明中所述导流管的俯视图；

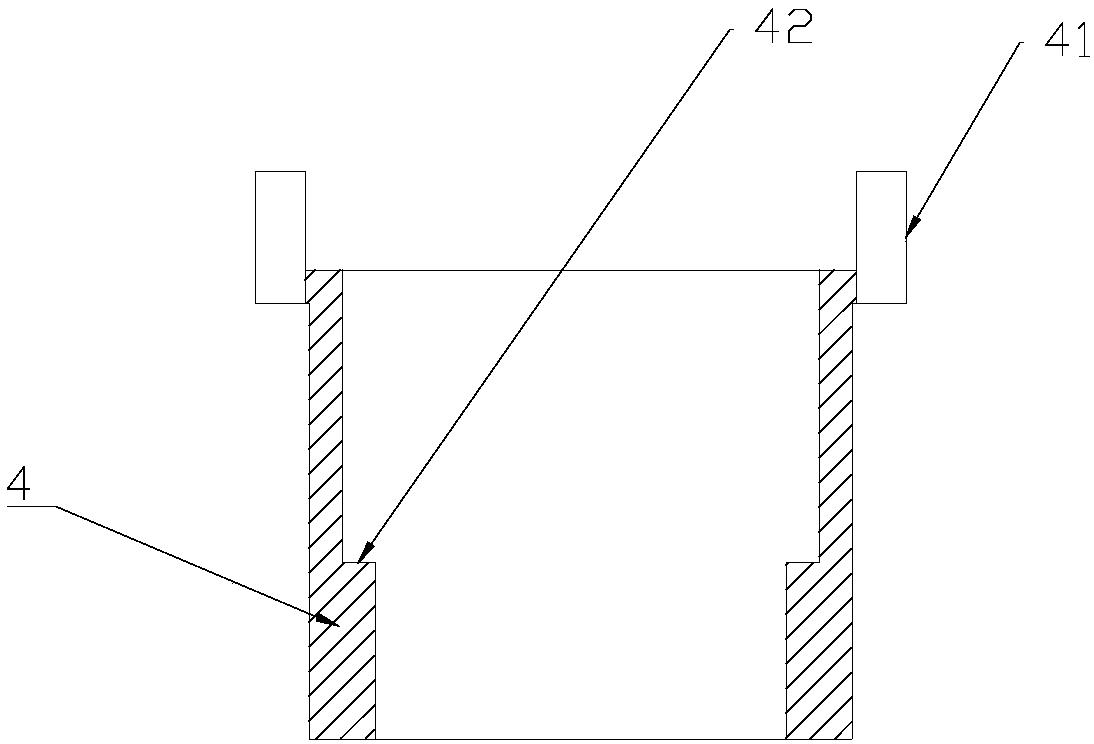

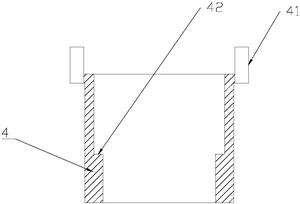

图5是图4中B-B方向的剖视图；

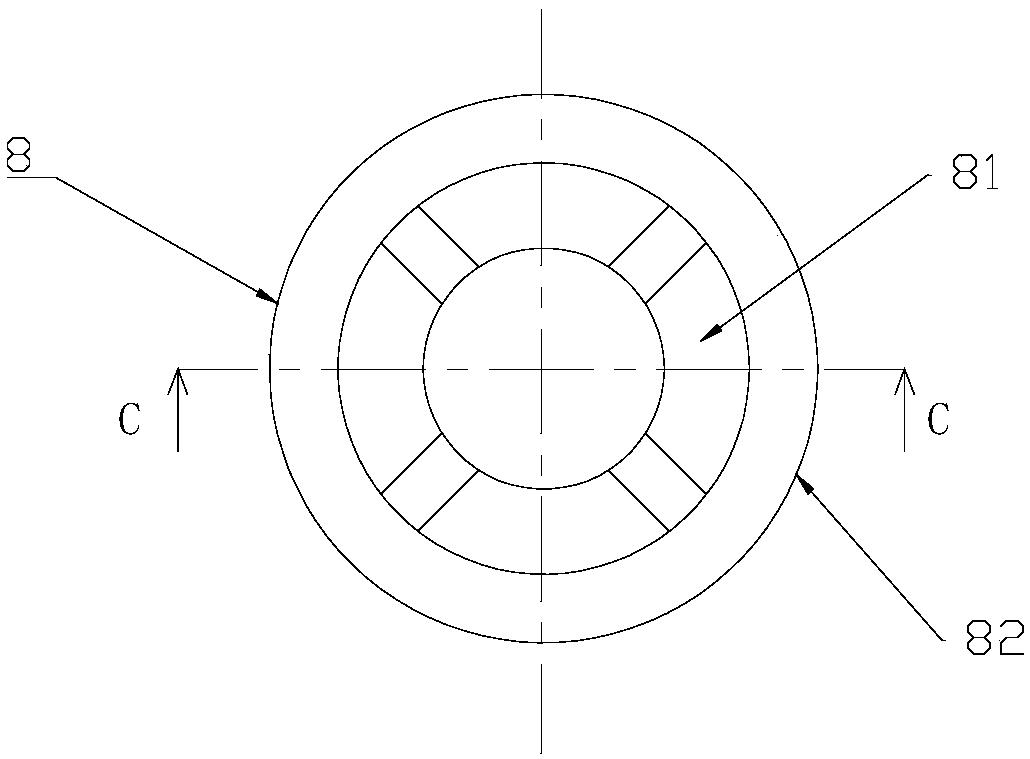

图6是本发明中所述缓冲杯的俯视图；

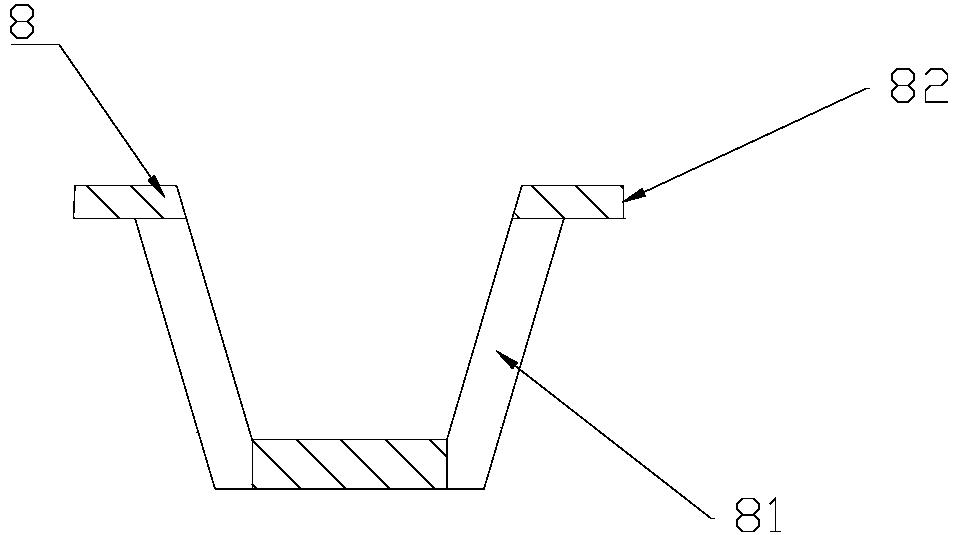

图7是图6中C-C方向的剖视图。

参照图1，本发明的一种不易堵塞的水龙头起泡器，包括有中空的起泡器壳体1，依 次安装在所述起泡器壳体1内部的单孔限流片2、气体导入盘3；所述单孔限流片2上开设有 限流通孔 21，所述气体导入盘3正对所述限流通孔21的位置形成有向远离所述单孔限流片 2一侧延伸的混合导管31，所述单孔限流片2和气体导入盘3之间形成有第一进气通道6，所 述限流通孔21和混合导管 31通过所述第一进气通道6与所述起泡器壳体1外部大气连通。 通过上述结构，当水流流入所述起泡器壳体1时，将先经过所述限流通孔21集中射出以提升 水流的速度，然后高流速的水流进入到混合导管31中，与此同时，根据射流原理，所述单孔 限流片2和气体导入盘3之间将形成负压区，空气将在大气压的作用下自动经所述第一进气 通道6进入负压区，然后随高流速的水流一起进入到混合导管31 中，完成混合实现水流的 起泡。因此，本发明的起泡器无需采用节水阻隔网和起泡网纱也能够实现起泡功能，而且水 流中存在的泥沙等小颗粒杂质能够随水流一起从起泡器中通过，无需担心杂质在起泡器内 部堆积，能够有效防止起泡器堵塞的问题，同时也无需定期对起泡器进行拆卸清洗，使用更 加方便。

参照图2、图3，在本实施例中，具体地，所述气体导入盘3临近所述单孔限流片2的 一侧设置有第一凸台32，所述第一凸台32有多个且环绕所述混合导管31间隔分布，所述单 孔限流片2紧贴所述第一凸台32，相邻两个所述第一凸台32之间的间隔形成所述第一进气 通道6。

参照图1，为了使所述第一进气通道6与起泡器壳体1外部大气连通，在本实施例 中，具体地，所述起泡器壳体1内部安装有导流管4，所述气体导入盘3位于所述单孔限流片2 和导流管4 之间，所述混合导管31伸入到所述导流管4管体内部，所述导流管4外壁与所述 起泡器壳体1内壁之间形成有第二进气通道5，所述第二进气通道5与所述第一进气通道6连 通。当然根据实际情况，所述第一进气通道6除了可以采用上述方式连通外部大气以外，还 可以通过在所述起泡器壳体1上直接开设通气孔或通气通道等其他的方式。

参照图4、图5，为了方便所述导流管4的安装，在本实施例中，具体地，所述起泡器 壳体1内部形成有环形凸台，所述导流管4靠近所述单孔限流片2的一端的外壁上设置有第 二凸台41，所述导流管4通过所述第二凸台41安装在所述环形凸台上。同时，为了防止所述 环形凸台和第二凸台41影响到所述第二进气通道5和第一进气通道6的连通，所述第二凸台 41具有多个且环绕所述导流管4间隔分布，所述第二进气通道 5通过相邻两个所述第二凸 台41之间的间隔连通所述第一进气通道6。

参照图6、图7，在本实施例，还包括有安装在所述气体导入盘3和导流管4之间的缓 冲杯8，所述缓冲杯8的侧壁开设有出水口81，所述缓冲杯8的杯口朝向所述混合导管31。当 混合了空气的高速水流从所述混合导管31中流出后将冲向所述缓冲杯8的杯底，然后又反 向溅射回来，从所述出水口81 流出进入到所述导流管4中，因此通过所述缓冲杯8可以有效 降低出水流速，并进一步提高空气与水流的混合程度，提高起泡效果。

在本实施例中，为了方便所述缓冲杯8的安装，具体地，所述缓冲杯8杯口设置有翻 边82，并通过所述翻边82安装在所述导流管4的管体端部。同时，为了减小整个起泡器的高 度尺寸使起泡器更加小巧，所述气体导入盘3通过盘体边缘安装在所述缓冲杯8的杯口，所 述混合导管31伸入到所述缓冲杯8 内部。

在本实施例中，为了防止水流从所述单孔限流片2与起泡器壳体1内壁之间的缝隙 流过而影响到水流与空气的混合，所述起泡器壳体1内还安装有密封垫7，所述密封垫7紧贴 所述单孔限流片2，且安装在所述单孔限流片2远离所述气体导入盘3一侧。

在本实施例中，为了进一步降低出水流速，所述导流管4 内部远离所述单孔限流 片2的一端设置有环形缓冲台42。并且，所述限流通孔21呈喇叭形，且靠近所述气体导入盘3 一侧为大端。通过上述喇叭状的结构可以使水流轻微洒开，以便更容混合空气。

以上所述只是本发明的较佳实施方式，但本发明并不限于上述实施例，只要其以 任何相同或相似手段达到本发明的技术效果，都应落入本发明的保护范围之内。
