本实用新型涉及一种光伏农业大棚。

光伏农业大棚是集太阳能光伏发电、智能温控系统、现代高科技种植为一体的温 室大棚，大棚采用钢制骨架，上覆盖太阳能光伏组件，同时保证太阳能光伏发电和整个温室 大棚农作物的采光需求。太阳能光伏所发电量，可以支持大棚的灌溉系统，对植物进行补 光、解决温室大棚冬季供暖需求，提高大棚温度，促使农作物快速生长。

光伏太阳能温室在设计上与普通温室在总体上是相似的，只是有些结构方面需要 作出针对性的改变。作为一种发电设施，它与纯粹的光伏发电也有所不同，其电池板安放坡 度较普通电池板坡度稍小，且多数情况下要求电池组件具有一定的透光率或呈马赛克排 列。

目前市面上的大棚大多数为钢结构，连接方式大多为圆管卡箍连接，型材焊接法 兰连接和现场放样焊接连接等，以上连接方式使得光伏农业大棚安装结构复杂，费时费力， 安装部件之间不可互换，提高了成本。

为解决上述问题，本实用新型提供一种光伏农业大棚，结构简单，安装方便，省时 省力，互换性高，整体性好，提高工作效率，节省成本。

为实现上述目的，本实用新型采取的技术方案为：

一种光伏农业大棚，包括至少两排竖直立柱，每排立柱至少包括两根立柱，在每排 相邻两根立柱之间设有支撑组件，支撑组件包括水平的横主梁、斜梁、斜支撑一，在斜梁上 安装光伏板，在立柱的顶端设有天沟板，天沟板的下端为方槽，在方槽的上端两侧分别设有 向外张开的斜板，在两侧斜板之间固定有内撑板，在立柱的两侧分别固定有连接件，连接件 的上端为倾斜的折边，两个连接件的折边分别与天沟板的两侧斜板连接，在立柱的两侧分 别固定有角钢件，两个角钢件分别贴紧于两个连接件，横主梁的一端及斜梁的一端一同铰 接于立柱一侧的角钢件上，斜梁的另一端铰接于斜支撑一的一端，斜支撑一的另一端及横 主梁的另一端一同铰接于相邻立柱一侧的角钢件上。

两个角钢件通过螺栓及与螺栓配合的螺母分别与两个连接件一同固定于立柱。

在斜梁与横主梁之间铰接有竖支撑一、竖支撑二，竖支撑一与竖支撑二相平行，竖 支撑二的一端铰接于斜梁与斜支撑一的铰接处，在竖支撑一与竖支撑二之间设有斜支撑 二，斜支撑二的一端铰接于竖支撑一与斜梁的铰接处，斜支撑二的另一端铰接于竖支撑二 与横主梁的铰接处。

竖支撑一的两端分别通过铰连接件一与斜梁、横主梁铰接，竖支撑二的两端分别 通过铰连接件二与斜梁、横主梁铰接。

本实用新型模块化设计使连栋大棚能无限拼接，搭建快速简便，省时省力，成本 低；横主梁、斜梁、竖支撑、斜支撑、立柱等全部由铰连接件相互连接，高度间距等灵活调整， 互换性高，整体性好，提高工作效率，节省成本。

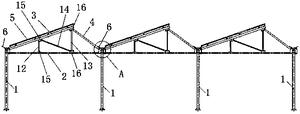

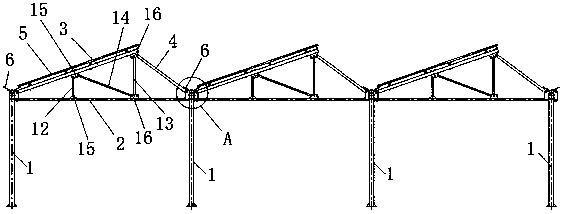

图1为本实用新型的主视结构示意图。

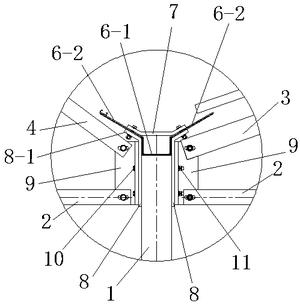

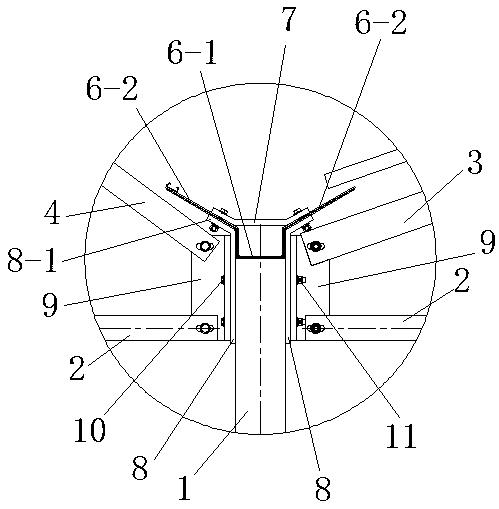

图2为图1中A的局部放大结构示意图。

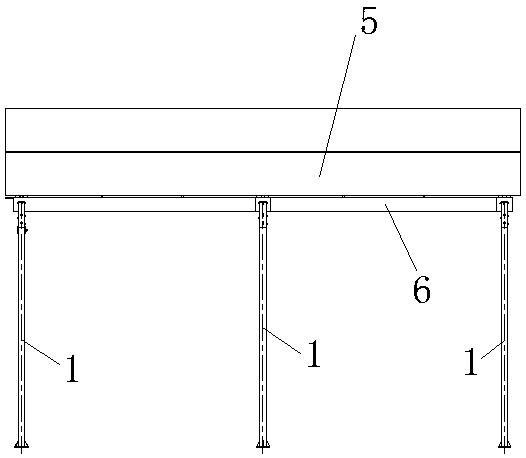

图3为本实用新型的左视结构示意图。

其中：立柱1、横主梁2、斜梁3、斜支撑一4、光伏板5、天沟板6、方槽6-1、斜板6-2、内 撑板7、连接件8、折边8-1、角钢件9、螺栓10、螺母11、竖支撑一12、竖支撑二13、斜支撑二14、 铰连接件一15、铰连接件二16。

以下结合附图所示之最佳实施例作进一步详述：

如图1～图3所示，一种光伏农业大棚，本实施例包括三排竖直立柱1，每排立柱1包 括四根立柱1，在每排相邻两根立柱1之间设有支撑组件，支撑组件包括水平的横主梁2、斜 梁3、斜支撑一4，在斜梁3上安装光伏板5，在立柱1的顶端设有天沟板6，天沟板6的下端为方 槽6-1，在方槽6-1的上端两侧分别设有向外张开的斜板6-2，在两侧斜板6-2之间固定有内 撑板7，在立柱1的两侧分别固定有连接件8，连接件8的上端为倾斜的折边8-1，两个连接件8 的折边8-1分别与天沟板6的两侧斜板6-2连接，在立柱1的两侧分别固定有角钢件9，两个角 钢件9分别贴紧于两个连接件8，横主梁2的一端及斜梁3的一端一同铰接于立柱1一侧的角 钢件9上，斜梁3的另一端铰接于斜支撑一4的一端，斜支撑一4的另一端及横主梁2的另一端 一同铰接于相邻立柱1一侧的角钢件9上。

两个角钢件9通过螺栓10及与螺栓10配合的螺母11分别与两个连接件8一同固定 于立柱1。

在斜梁3与横主梁2之间铰接有竖支撑一12、竖支撑二13，竖支撑一12与竖支撑二 13相平行，竖支撑二13的一端铰接于斜梁3与斜支撑一4的铰接处，在竖支撑一12与竖支撑 二13之间设有斜支撑二14，斜支撑二14的一端铰接于竖支撑一12与斜梁3的铰接处，斜支撑 二14的另一端铰接于竖支撑二13与横主梁2的铰接处。

竖支撑一12的两端分别通过铰连接件一15与斜梁3、横主梁2铰接，竖支撑二13的 两端分别通过铰连接件二16与斜梁3、横主梁2铰接。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限 于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。 因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
