本实用新型涉及水龙头，特别是涉及一种便于加工的简易水龙头。

目前有一种常设于厨房清洗盆边缘的水龙头，其包括有安装在清洗盆边缘的水龙 头主体、连接在水龙头主体上端面上的出水管、安装在水龙头主体朝向清洗盆一侧侧面的 阀芯，水龙头主体内形成有连通进水管、出水管、阀芯的水道；这种水龙头的主体通常采用 铸造或焊接工艺生产制造，但是由于这种水龙头的阀芯安装口和连接出水管的出水口是错 开的，且分别设置在上端面和前侧面上，因而无论是采用铸造还是焊接的技术其生产成本 都很高；而且采用铸造和焊接工艺生产的水龙头主体常常会出现沙眼漏水的问题缺陷，因 此也会因废品率比较高而影响工厂的生产。

为了克服现有技术的不足，本实用新型提供了一种结构简单、方便制造、生产成本 低、废品率低的便于加工的简易水龙头。

本实用新型解决其技术问题所采用的技术方案是：

一种便于加工的简易水龙头，包括有实心柱体和出水管，所述实心柱体的上端面 上开设有阀芯安装口和出水口、下端面上开设有连通阀芯安装口的进水口；所述阀芯安装 口内安装有阀芯，所述出水管的进水端安装在所述出水口内；所述实心柱体内部开设有连 通所述阀芯安装口和出水口的水道。

作为上述技术方案的改进，所述水道为倾斜设置且两端分别连通所述阀芯安装口 和出水口的斜通水孔，所述斜通水孔的上端延长线从所述阀芯安装口或出水口的端口穿 出，且不与所述阀芯安装口或出水口的侧壁相交。

进一步，所述斜通水孔开设在所述阀芯安装口和出水口的侧壁上，且上端连通所 述阀芯安装口。

作为上述技术方案的改进，所述水道包括有开设在所述阀芯安装口底部的混合水 出孔、开设在所述出水口底部的出水孔、开设在所述实心柱体侧面的连通孔，所述连通孔连 通所述混合水出孔和出水孔，所述连通孔的端口安装有堵塞。

进一步，所述实心柱体内部开设有进水通孔，所述进水口通过所述进水通孔与所 述阀芯安装口连通。

进一步，所述进水通孔开设在所述进水口顶部且上端向所述阀芯安装口一侧倾 斜，所述进水通孔的下端延长线从所述进水口的端口穿出，且不与所述进水口的侧壁相交。

进一步，所述阀芯为混水阀芯，所述进水口共有两个且分别为冷进水口和热进水 口。

本实用新型的有益效果是：本实用新型的水龙头其主体无需采用传统的铸造或焊 接工艺来生产制造，只需要采用简单的钻孔工艺就可以完成加工，工艺更加简单，生产成本 更低，有利于提高生产效率、降低生产成本；同时，由于加工过程中，不需要采用铸造或焊接 工艺，水龙头主体也不会沙眼渗漏的问题，因此也有利于提高产品质量，降低废品率。并且 将阀芯安装口和出水口同时开设在上端面上，相比于分别开设在上端面和前侧面上，能够 有效减小实心柱体的高度尺寸，使结构更加紧凑。

下面结合附图和实施例对本实用新型进一步说明。

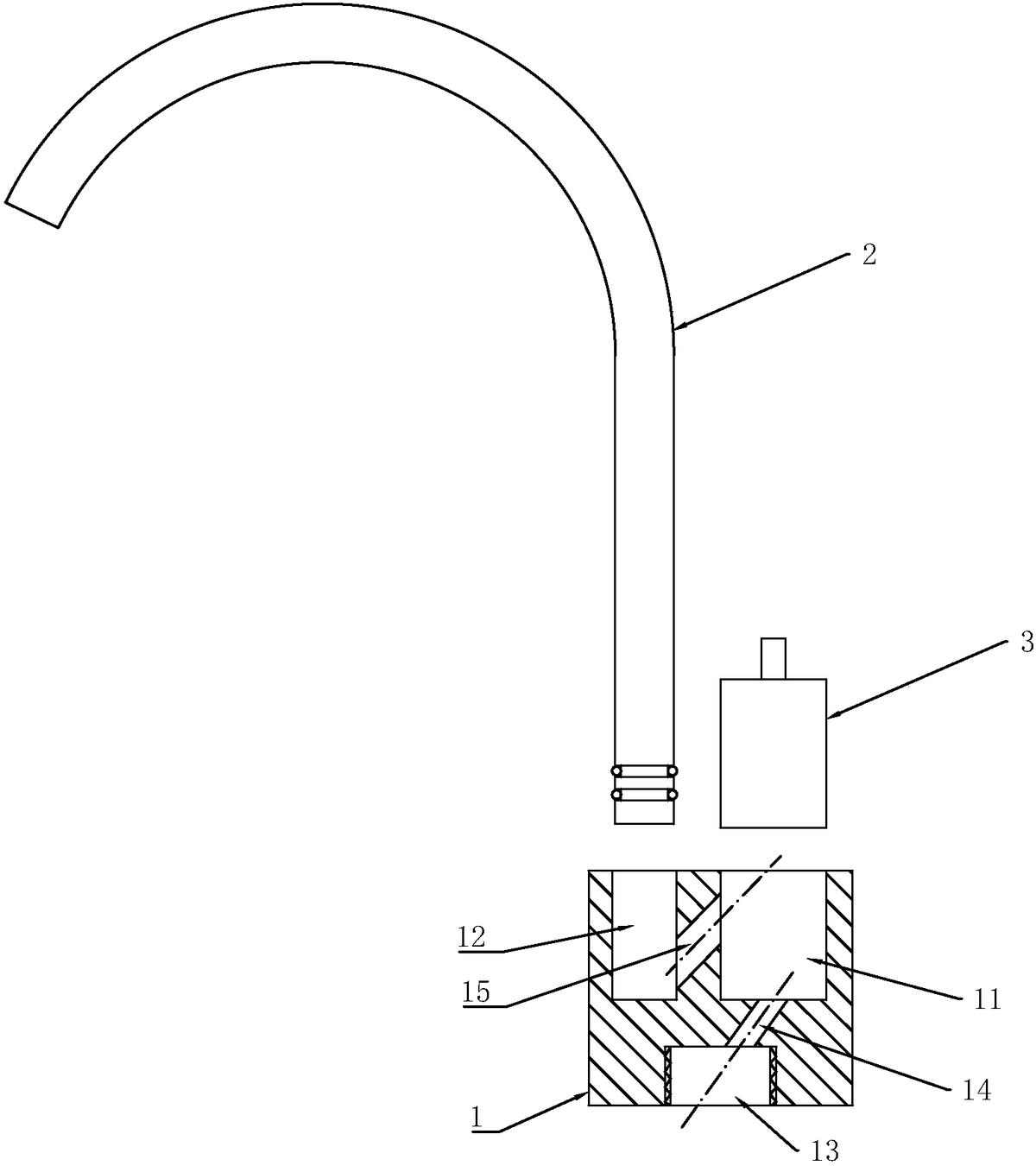

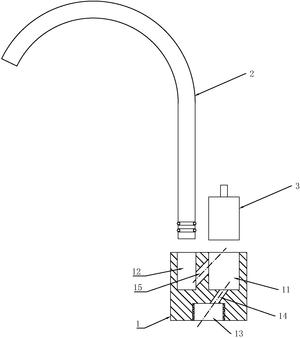

图1是本实用新型第一种实施方式采用进水通孔连通进水口与阀芯安装口的结构 示意图；

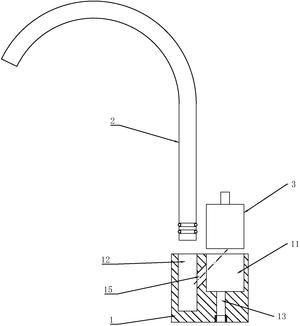

图2是本实用新型第一种实施方式采用进水口直接连通阀芯安装口的结构示意 图；

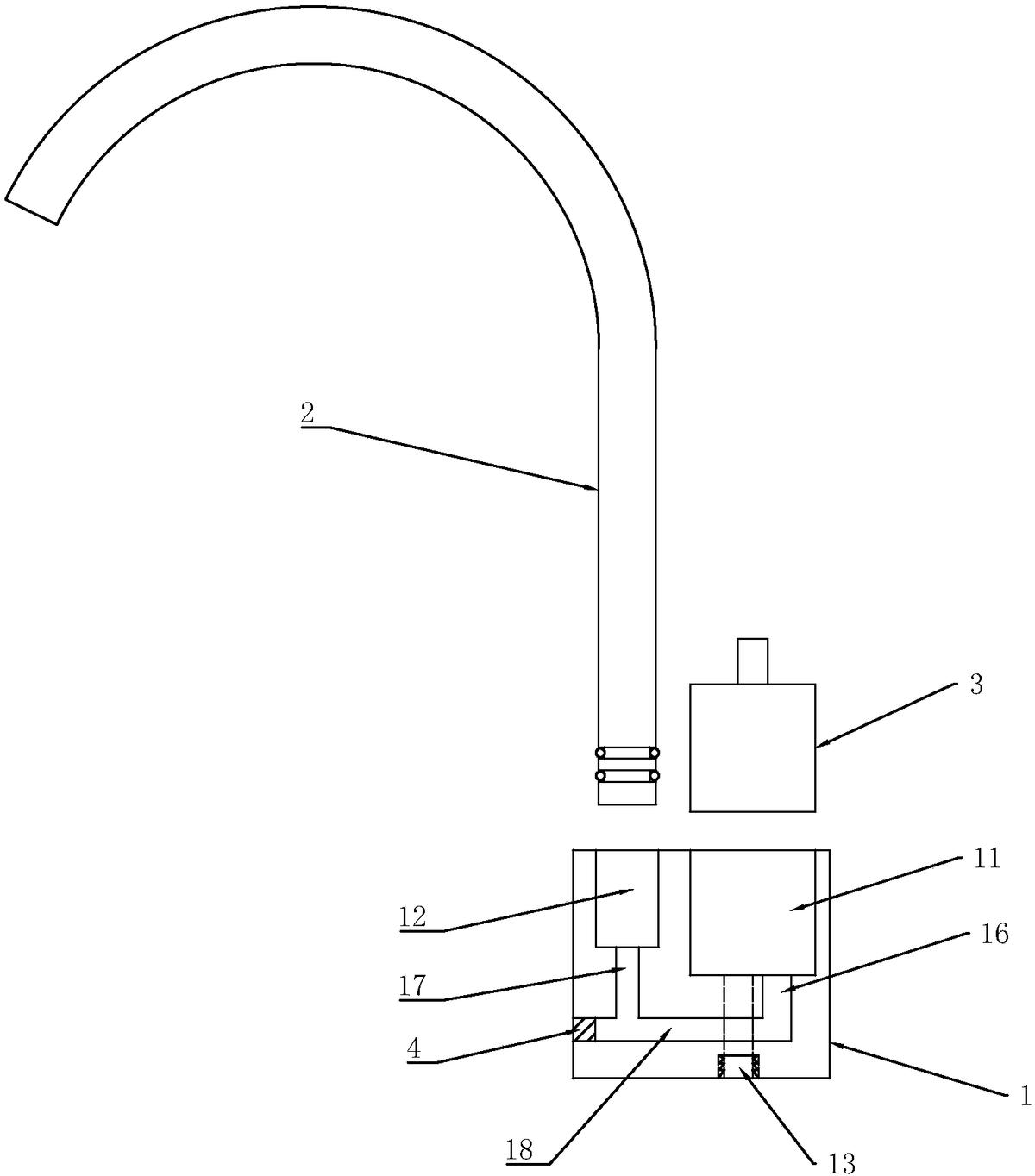

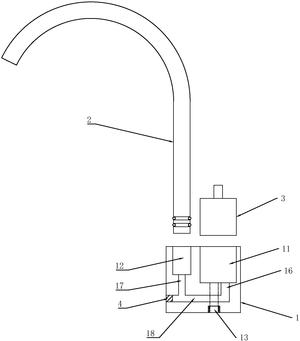

图3是本实用新型第二种实施方式的结构示意图；

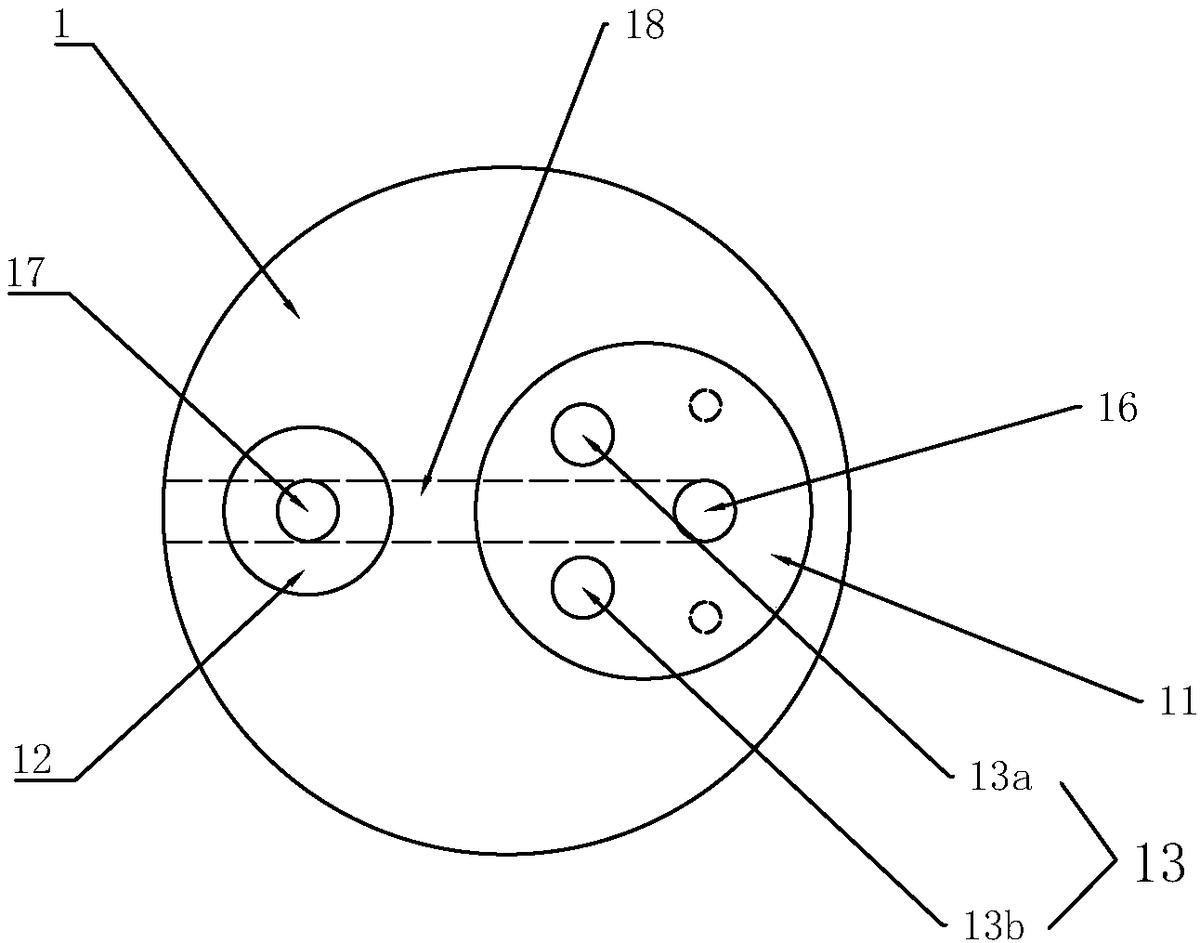

图4是本实用新型第二种实施方式中所述实心柱体的结构示意图。

参照图1至图3，本实用新型的一种便于加工的简易水龙头，包括有实心柱体1和出 水管2，所述实心柱体1的上端面上开设有阀芯安装口11和出水口12、下端面上开设有连通 阀芯安装口11的进水口13；所述阀芯安装口11内安装有阀芯3，所述出水管2的进水端安装 在所述出水口12内；所述实心柱体1内部开设有连通所述阀芯安装口11和出水口12的水道。 由上述结构可知，构成水龙头的主体是简单的一块实心柱体1，所述阀芯安装口11、出水口 12、进水口13均可以通过简单的钻孔工艺开设在实心柱体1的上端面或下端面上；并且连通 阀芯安装口 11和出水口12的水道也可以采用钻孔工艺直接开设实心柱体1内；因此，本实 用新型的水龙头其主体无需采用传统的铸造或焊接工艺来生产制造，只需要采用简单的钻 孔工艺就可以完成加工，工艺更加简单，生产成本更低，有利于提高生产效率、降低生产成 本；同时，由于加工过程中不需要采用铸造或焊接工艺，水龙头主体也不会有沙眼渗漏的问 题，因此也有利于提高产品质量，降低废品率；并且将阀芯安装口11和出水口12同时开设在 上端面上，相比于分别开设在上端面和前侧面上，能够有效减小实心柱体1的高度尺寸，使 结构更加紧凑。

由于出水口12和阀芯安装口11平行开设在实心柱体1的上端面上，为了通过简单 的钻孔工艺完成所述水道的加工，本实用新型提供了两种具体实施方式。

参照图1、图2，本实用新型的第一种实施方式，可以一次性完成所述水道的加工， 具体地，所述水道为倾斜设置且两端分别连通所述阀芯安装口11和出水口12的斜通水孔 15，所述斜通水孔15的上端延长线从所述阀芯安装口11或出水口12的端口穿出，且不与所 述阀芯安装口 11或出水口12的侧壁相交，这样就能够从阀芯安装口11或出水口12 的端口 部伸入钻头，以完成斜通水孔15的加工。同时，优选地，所述斜通水孔15开设在所述阀芯安 装口11和出水口12的侧壁上，且上端连通所述阀芯安装口11；由于阀芯安装口11的尺寸大 小一般都大于出水口12，因此通过上述结构可以从阀芯安装口11伸入钻头对斜通水孔15 进行加工，操作将更加方便。

参照图3、图4，本实用新型的第二种实施方式，具体地，所述水道包括有开设在所 述阀芯安装口11底部的混合水出孔16、开设在所述出水口12底部的出水孔17、开设在所述 实心柱体1侧面的连通孔18，所述连通孔18连通所述混合水出孔16和出水孔17，所述连通孔 18的端口安装有堵塞4；本实施方式需要通过三次钻孔完成所述水道的加工，虽然钻孔的次 数较多，但是对比与第一种实施方式中需要钻斜孔而言，加工难度更低，更易操作。

在上述两种实施方式的基础上，参照图1，所述进水口13可以采用在所述实心柱体 1内部开设有进水通孔14，所述进水口13通过所述进水通孔14与所述阀芯安装口11连通的 方式；具体地，所述进水通孔14 开设在所述进水口13顶部且上端向所述阀芯安装口11一侧 倾斜；同时，为了能够从所述进水口13伸入钻头对进水通孔14进行加工，所述进水通孔14的 下端延长线从所述进水口13的端口穿出，且不与所述进水口 13的侧壁相交。当然根据实际 情况，参照图2、图3，所述进水口13也可以采用直接连通所述阀芯安装口11的方式。

在上述两种实施方式的基础上，所述阀芯3可以采用普通的开关阀芯，仅仅实现水 路的通断功能；但是由于厨房经常要用到热水和温水，因此为了使水龙头能够具有混水功 能，所述阀芯3也可以采用混水阀芯，并且相应的所述进水口13也共有两个且分别为冷进水 口13a和热进水口 13b，用于连接冷进水管和热进水管。

以上所述只是本实用新型的较佳实施方式，但本实用新型并不限于上述实施例， 只要其以任何相同或相似手段达到本实用新型的技术效果，都应落入本实用新型的保护范 围之内。
