本申请涉及连接器技术领域，尤其是涉及一种堆叠式连接器模组及连接器。

随着人们生活节奏加快，以及日益增加大数据的快速传输的需求日益高涨，相应电子设备的高速信号传输规格也随之提升，收发器模块通信设备和其他例如计算机系统等电子模块或者电子系统提供双向连接，并能够为企业网络，数据中心等提供一种灵活的和节省成本的解决方案。

而现有的堆叠式SFP/QSFP(Small Form-factor Pluggable，热插拔小封装模块)信号端子模组的固持结构稳定性较差，存在失效的风险，假如产品在制造过程中，存在组装品质不良，比如个别模块损坏或者无修复的可行性，电连接器与之相配合的塑胶绝缘体等零件都无法重复使用，只能整套电子产品更换并作报废处理，从而大大增加了企业的制造成本，因而有必要对此进行改善，并为可持续发展贡献一份力量。

本申请的目的在于提供一种堆叠式连接器模组及连接器，以在一定程度上解决现有技术中存在的个别模块损坏，需要更换整套电子产品并作报废处理，导致生产、维修成本极高的技术问题。

本申请提供了一种堆叠式连接器模组，包括：绝缘外壳和模块组件，所述模块组件可拆卸地设置于所述绝缘外壳；

所述绝缘外壳设置有第一连接部，所述模块组件设置有第二连接部，所述第一连接部和所述第二连接部适配连接。

在上述技术方案中，进一步地，所述模块组件的数量为多个，多个所述模块组件平行间隔设置于所述绝缘外壳内；

所述模块组件包括第一模块和第二模块，所述第一模块和第二模块具有彼此对称的结构。

在上述任一技术方案中，进一步地，所述第一模块包括第一固定板、第一导电组和第二导电组，所述第一导电组和所述第二导电组均设置于所述第一固定板，且所述第一导电组的一端设置有第一装夹端子，所述第二导电组的一端设置有第二装夹端子；

所述第二模块包括第二固定板、第三导电组和第四导电组，所述第三导电组和所述第四导电组设置于所述第二固定板，且所述第三导电组的一端设置有第三装夹端子，所述第四导电组的一端设置有第四装夹端子。

在上述任一技术方案中，进一步地，所述第一连接部为设置于所述绝缘外壳的内壁面的导向槽。

在上述任一技术方案中，进一步地，所述第二连接部包括第一导轨和第二导轨，所述第一导轨设置于所述第一固定板，所述第二导轨设置于所述第二固定板，所述第一固定板与所述第二固定板贴合后所述第一导轨与所述第二导轨能够与所述导向槽适配连接。

在上述任一技术方案中，进一步地，所述第一固定板设置有第一弹性夹持臂，所述第二固定板设置有第二弹性夹持臂，所述第一弹性夹持臂与所述第二弹性夹持臂平行设置，且所述第一装夹端子、所述第一弹性夹持臂、和所述第二装夹端子沿所述第一固定板的同一侧边顺次排布，所述第三装夹端子、所述第二弹性夹持臂和所述第四装夹端子沿所述第二固定板的同一侧边顺次排布。

在上述任一技术方案中，进一步地，所述绝缘外壳设置有固持平台，所述第一连接部与所述第二连接部适配连接后，所述第一弹性夹持臂和所述第二弹性夹持臂夹持于所述固持平台。

在上述任一技术方案中，进一步地，所述第一弹性夹持臂和所述第二弹性夹持臂分别形成有凸起部，所述固持平台的表面形成有限位槽，所述凸起部能够限位于所述限位槽内。

在上述任一技术方案中，进一步地，所述绝缘外壳的侧壁形成有缺口部，用于插接或拔取所述模块组件。

本申请还提供了一种连接器，包括上述任一技术方案所述的堆叠式连接器模组，因而，具有该堆叠式连接器模组的全部有益技术效果，在此，不再赘述。

与现有技术相比，本申请的有益效果为：

本申请提供的堆叠式连接器模组，包括：绝缘外壳和模块组件，绝缘外壳用于固定支撑模块组件，模块组件用于传输电信号或通信信号。模块组件可拆卸地设置于绝缘外壳；绝缘外壳设置有第一连接部，模块组件设置有第二连接部，第一连接部和第二连接部适配连接，通过连接第一连接部和第二连接部或者分离第一连接部和第二连接部，即可将模块组件装配于绝缘外壳，或者将模块组件与绝缘外壳拆分，需要说明的是，模块组件的数量为多组，绝缘外壳的第一连接部的数量与模块组件的数量相同，多组模块组件平行间隔设置于绝缘外壳内部，并且任意一组模块组件与绝缘外壳均可拆卸。

可见，本申请提供的堆叠式连接器模组，通过多组模块组件均与绝缘外壳可拆卸连接，既能够保证信号传输，重要的是，多组模块组件中的其中个别的模块组件无法正常工作需要维修或者损坏、无法修复，单独替换对应的模块组件即可，其他良好的模块组件及绝缘外壳能够继续使用，不需要更换整个连接器，避免不必要的浪费，降低了生产、使用的成本，促进电子元器件的可持续性发展。

本申请提供的连接器，包括上述所述的堆叠式连接器模组，因而，通过本堆叠式连接器模组具备的可拆卸连接的绝缘外壳和模块组件，既能够确保连接器正常工作，还能针对连接器的损坏部件单独维修、更换，避免不必要的浪费，降低生产、使用及维修成本。

为了更清楚地说明本申请具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本申请的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

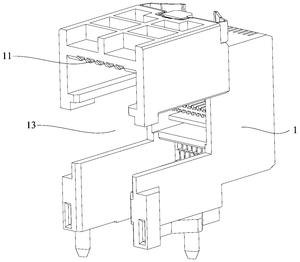

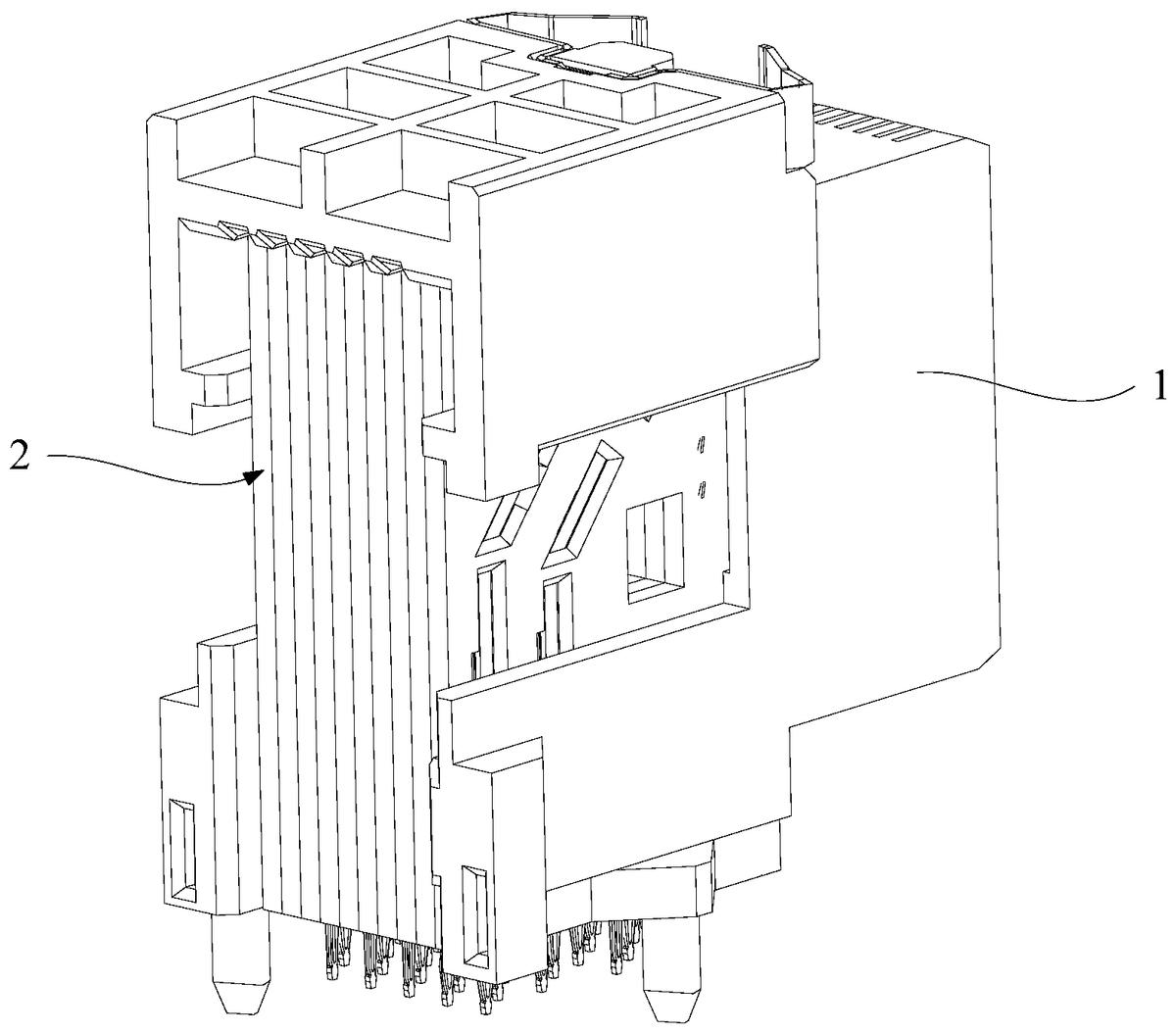

图1为本申请实施例提供的堆叠式连接器模组的结构示意图；

图2为本申请实施例提供的堆叠式连接器模组的绝缘外壳的结构示意图；

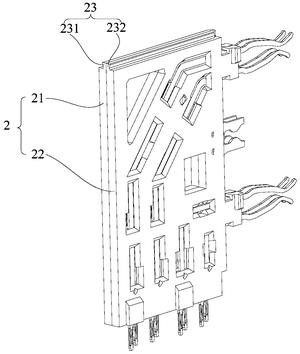

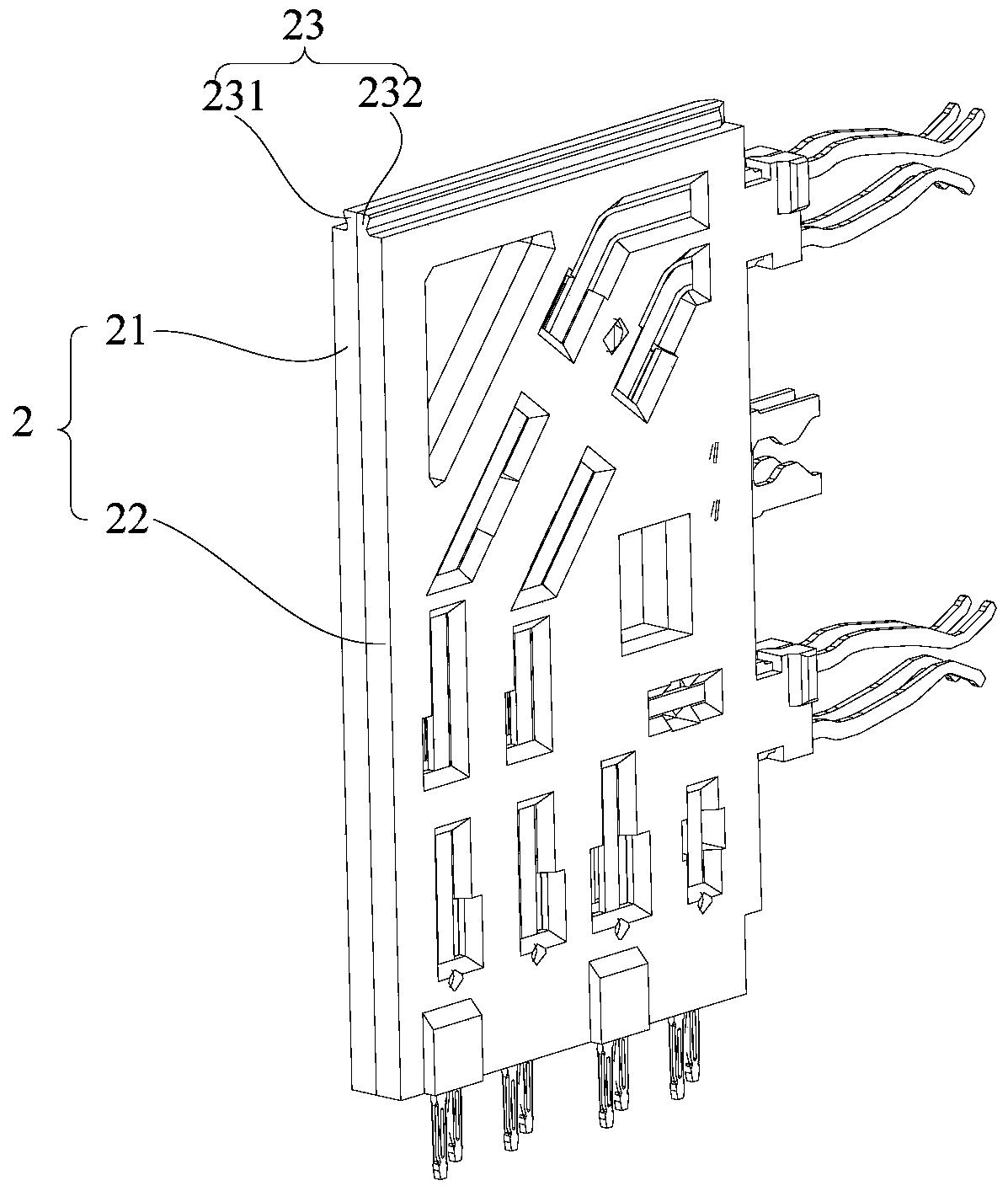

图3为本申请实施例提供的堆叠式连接器模组的模块组件的结构示意图；

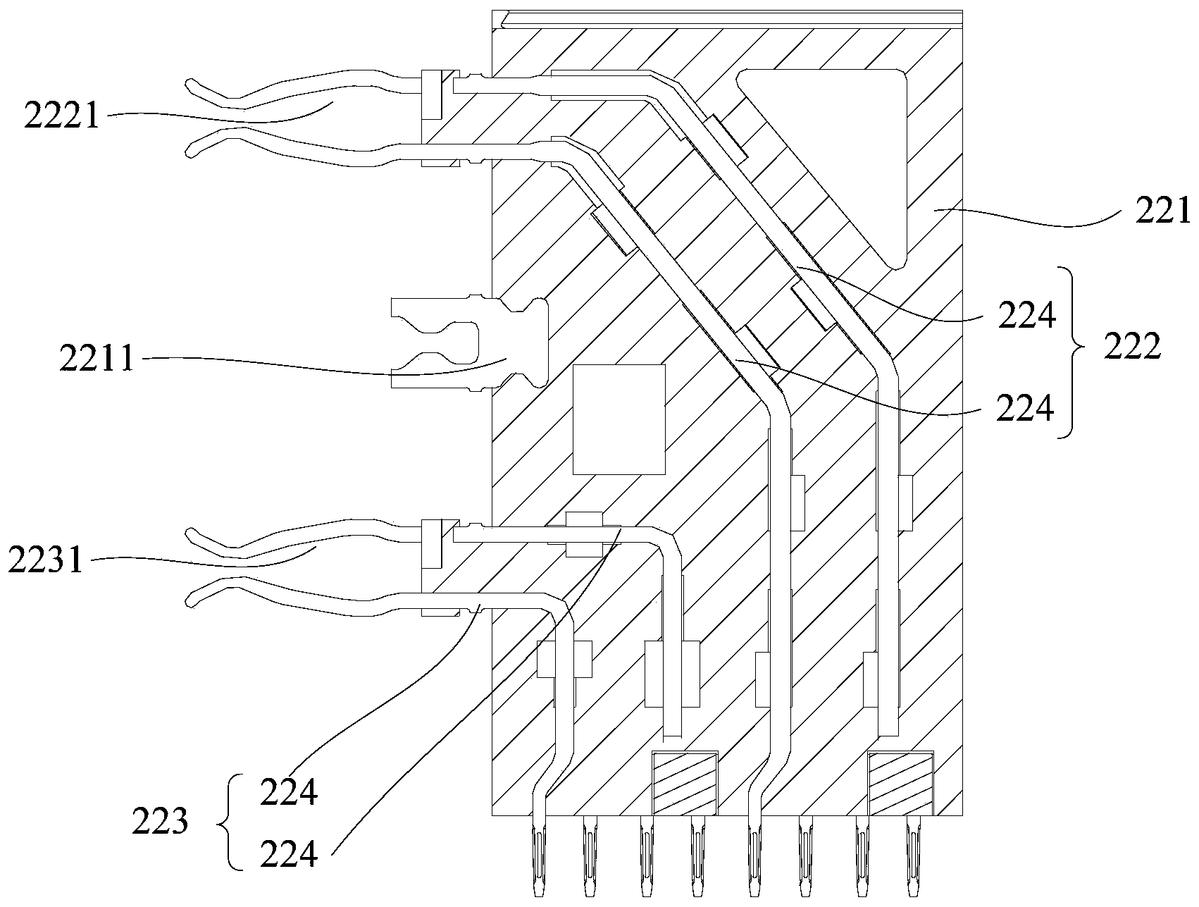

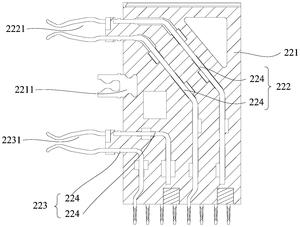

图4为本申请实施例提供的堆叠式连接器模组的第二模块的剖视图；

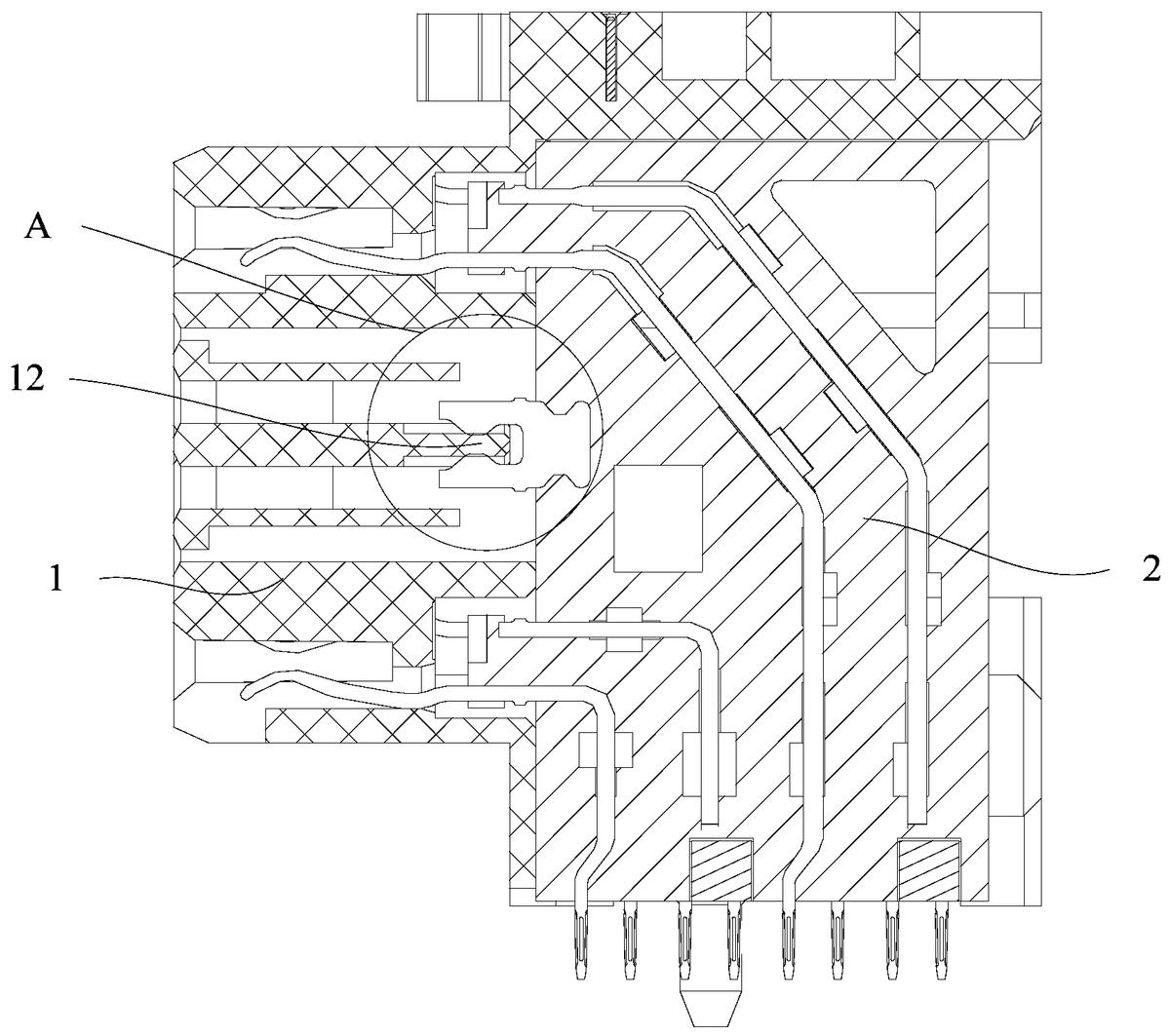

图5为本申请实施例提供的堆叠式连接器模组的剖视图；

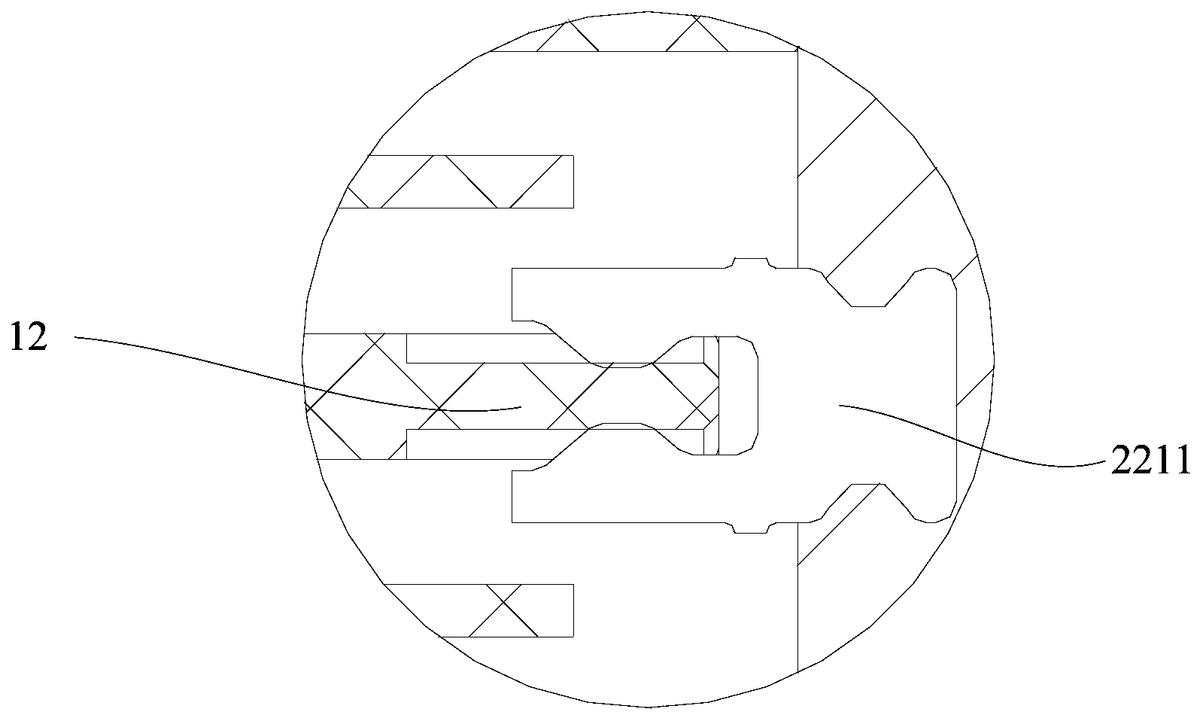

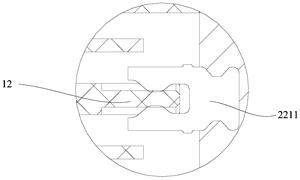

图6为图5提供的堆叠式连接器模组在A处的放大结构示意图。

附图标记：1-绝缘外壳，11-第一连接部，12-固持平台，13-缺口部，2-模块组件，21-第一模块，22-第二模块，221-第二固定板，2211-第二弹性夹持臂，222-第三导电组，2221-第三装夹端子，223-第四导电组，2231-第四装夹端子，224-导电体，23-第二连接部，231-第一导轨，232-第二导轨。

下面将结合附图对本申请的技术方案进行清楚、完整地描述，显然，所描述的实施例是本申请一部分实施例，而不是全部的实施例。

通常在此处附图中描述和显示出的本申请实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本申请的实施例的详细描述并非旨在限制要求保护的本申请的范围，而是仅仅表示本申请的选定实施例。

基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

在本申请的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本申请的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本申请中的具体含义。

下面参照图1至图6描述根据本申请一些实施例所述的堆叠式连接器模组及连接器。

参见图1至图6所示，本申请的实施例提供了一种堆叠式连接器模组，包括：绝缘外壳1和多个模块组件2，多个模块组件2平行间隔并且可拆卸地设置于绝缘外壳1；绝缘外壳1设置有第一连接部11，模块组件2设置有第二连接部23，第一连接部11和第二连接部23适配连接。

本申请提供的堆叠式连接器模组，包括：绝缘外壳1和模块组件2，绝缘外壳1用于固定支撑模块组件2，模块组件2用于传输电信号或通信信号。模块组件2可拆卸地设置于绝缘外壳1；绝缘外壳1设置有第一连接部11，模块组件2设置有第二连接部23，第一连接部11和第二连接部23适配连接，通过连接第一连接部11和第二连接部23或者分离第一连接部11和第二连接部23，即可将模块组件2装配于绝缘外壳1，或者将模块组件2与绝缘外壳1拆分，需要说明的是，模块组件2的数量为多组，绝缘外壳1的第一连接部11的数量与模块组件2的数量相同，多组模块组件2平行间隔设置于绝缘外壳1内部，并且任意一组模块组件2与绝缘外壳1均可拆卸。

可见，本申请提供的堆叠式连接器模组，通过多组模块组件2均与绝缘外壳1可拆卸连接，既能够保证信号传输，重要的是，多组模块组件2中的其中个别的模块组件2无法正常工作需要维修或者损坏、无法修复，单独替换对应的模块组件2即可，其他良好的模块组件2及绝缘外壳1能够继续使用，不需要更换整个连接器，避免不必要的浪费，降低了生产、使用的成本，促进电子元器件的可持续性发展。

其中，可选地，本申请中的模块组件2根据实际应用场景设置为5组，当然，并不仅限于此。

在本申请的一个实施例中，优选地，如图1至图4所示，模块组件2包括第一模块21和第二模块22，第一模块21和第二模块22具有对称结构。

进一步地，第一模块21包括第一固定板、第一导电组和第二导电组，第一导电组和第二导电组均设置于第一固定板，且第一导电组的一端设置有第一装夹端子，第二导电组的一端设置有第二装夹端子；

第二模块22包括第二固定板221、第三导电组222和第四导电组223，第三导电组222和第四导电组223设置于第二固定板221，且第三导电组222的一端设置有第三装夹端子2221，第四导电组223的一端设置有第四装夹端子2231。

在该实施例中，第一模块21和第二模块22具有对称结构，第一模块21的一侧面与第二模块22的一侧面能够相互贴合，即第一固定板和第二固定板221相互贴合，并且贴合后两者的各边缘相平齐。第一导电组、第二导电组、第三导电组222和第四导电组223各自包括两个条形导电体224，如第一导电组的两个导电体224个第二导电组的两个导电体224均嵌设于第一固定板内，第一导电组的两个导电体224的一端从第一固定板的第一侧边伸出，以形成第一装夹端子，第一导电组的两个导电体224的另一端从第一固定板的与第一侧边相邻的第二侧边伸出，以形成引脚，第二导电组的两个导电体224的一端同样从第一固定板的第一侧边伸出，以形成第二装夹端子，第二导电组的两个导电体224的另一端从第一固定板的第二侧边伸出，以形成引脚，同理，第三导电组222和第四导电组223在第二固定板221形成有第三装夹端子2221、第四装夹端子2231以及引脚，具体设置过程与上述相同，不再赘述，此外，绝缘外壳1设置有插接部，插接部用于插卡或者插接其他其他连接端，当插接部插接有卡或其他连接端时，卡或其他连接端的导通部沿插接部插接于第一装夹端子、第二装夹端子、第三装夹端子2221以及第四装夹端子2231内，信号便可经导电体224、引脚传递。

其中，第一固定板和第二固定板221均由绝缘材料制成，并且具有镂空结构，能够减轻第一固定板和第二固定板221的自身重量，并且能够及时对几组导电组工作过程中产生的热量进行散热，避免热量聚集，在对固定板和第二固定板221注塑成型时，镂空结构还能与注塑模具对应，起到定位作用，便于生产。

在本申请的一个实施例中，优选地，如图1至图3所示，第一连接部11为设置于绝缘外壳1的内壁面的导向槽。

进一步地，第二连接部23包括第一导轨231和第二导轨232，第一导轨231设置于第一固定板，第二导轨232设置于第二固定板221，第一固定板与第二固定板221贴合后第一导轨231与第二导轨232能够与导向槽适配连接。

在该实施例中，第一导轨231的横截面为三角形，第二导轨232的横截面也为三角形，其中，较佳地，第一导轨231和第二导轨232的横截面均为直角三角形，当第一固定板与第二固定板221贴合形成模块组件2后，第一导轨231与第二导轨232共同形成具有三棱柱结构的第二连接部23，并且导向槽的横截面也为三角形，第二连接部23能够与具有导向槽结构的第一连接部11适配连接，不仅便于第一固定板和第二固定板221与绝缘外壳1的滑动连接及拆卸，还能够有效地将第一连接部11限位于第二连接部23内，连接紧密，避免第一固定板与第二固定板221相对绝缘外壳1晃动。

在本申请的一个实施例中，优选地，如图3至图6所示，第一固定板设置有第一弹性夹持臂，第二固定板221设置有第二弹性夹持臂2211，第一弹性夹持臂与第二弹性夹持臂2211平行设置，且第一装夹端子、第一弹性夹持臂、和第二装夹端子沿第一固定板的同一侧边顺次排布，第三装夹端子2221、第二弹性夹持臂2211和第四装夹端子2231沿第二固定板221的同一侧边顺次排布。

进一步地，绝缘外壳1设置有固持平台12，第一连接部11与第二连接部23适配连接后，第一弹性夹持臂和第二弹性夹持臂2211夹持于固持平台12。

进一步地，第一弹性夹持臂和第二弹性夹持臂2211分别形成有凸起部，固持平台12的表面形成有限位槽，凸起部能够限位于限位槽内。

在该实施例中，第一装夹端子和第二装夹端子对称设置于第一弹性夹持臂的两侧，第三装夹端子2221和第四装夹端子2231对称设置于第二弹性夹持臂2211的两侧，将模块组件2装配于绝缘外壳1后，第一弹性夹持臂和第二弹性夹持臂2211能够夹持住绝缘外壳1的固持平台12，能够加强模块组件2与绝缘外壳1连接的稳定性，第一弹性夹持臂和第二弹性夹持臂2211形成凸起部的表面呈弧线状，使得第一弹性夹持臂和第二弹性夹持臂2211能够夹持住固持平台12，同时，凸起部不会锁死于固持平台12的上表面和下表面的限位槽内，需要更换模块组件2时稍微施力于第一固定板和/或第二固定板221即可使凸起部从限位槽内滑出，避免破坏性拆除。

在本申请的一个实施例中，优选地，如图1和图2所示，绝缘外壳1的侧壁形成有缺口部13，用于插接或拔取模块组件2。

在该实施例中，绝缘外壳1的两侧均形成有缺口部13，用于在将模块组件2与绝缘外壳1装配或拆卸过程中形成操作空间，便于对模块组件2施力。

本申请的实施例还提供一种连接器，包括上述任一实施例所述的堆叠式连接器模组，因而，具有该堆叠式连接器模组的全部有益技术效果，在此，不再赘述。

最后应说明的是：以上各实施例仅用以说明本申请的技术方案，而非对其限制；尽管参照前述各实施例对本申请进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本申请各实施例技术方案的范围。
