【中国发明,中国发明授权】一种防进水自动转换发动机进排气管离地高度的装置

有权-审定授权 中国

申请号:
CN201810637110.7
专利权人:
常熟理工学院
授权公告日/公开日:
2019.11.15
专利有效期:
2018.06.20-2038.06.20
技术分类:
F01:一般机器或发动机;一般的发动机装置;蒸汽机
转化方式:
转让
价值度指数:
56.0分
价格:
面议
1291 0

发布人

常熟理工学院

联系人滕女士

18915629866
371917051
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201810637110.7
申请日
20180620
公开/公告号
CN108798855A
公开/公告日
20181113
申请/专利权人
[常熟理工学院]
发明/设计人
[赵付舟, 王绰, 李东阳]
主分类号
F01/N1308
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[朱伟军]

摘要

本发明公开了一种防进水自动转换发动机进排气管离地高度的装置,包括发动机、浮子筒和ECM,发动机上端两侧分别设有排气管和进气管,排气管上设有排气管换向阀门,排气管换向阀门上端连接有排气旁通管并与其连通,进气管上设有进气管换向阀门,进气管换向阀门上端连接有进气旁通管并与其连通,浮子筒上套有密封圈并与其滑动连接,密封圈下方在浮子筒上设有进水口,密封圈侧端固定有齿条,齿条与固定在步进电机输出轴上的齿轮啮合,本发明当车辆行驶在积水过深的道路上或泊车内涝时,有效避免积水从排气管或进气管进入发动机气缸,并通过切换旁通管,可有效减少发动机气缸进水的概率。

法律状态

法律状态公告日 20191115
法律状态 授权
法律状态信息 授权
法律状态公告日 20181207
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):F01N 13/08
申请日:20180620
法律状态公告日 20181113
法律状态 公开
法律状态信息 公开
法律状态公告日 20181113
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种防进水自动转换发动机进排气管离地高度的装置,包括发动机(3)、浮子筒(9)和ECM(17),其特征在于:所述发动机(3)上端两侧分别设有排气管(1)和进气管(4),所述排气管(1)上设有排气管换向阀门(2),所述排气管换向阀门(2)上端连接有排气旁通管(18)并与其连通,所述进气管(4)上设有进气管换向阀门(5),所述进气管换向阀门(5)上端连接有进气旁通管(19)并与其连通,所述浮子筒(9)上套有密封圈(6)并与其滑动连接,在所述浮子筒(9)上并且位于所述密封圈(6)下方的位置设有进水口(16),所述密封圈(6)侧端固定有齿条(13),所述齿条(13)与固定在步进电机输出轴上的齿轮(12)啮合,所述浮子筒(9)侧部自下而上依次设有退水水位传感器(15)、预警水位传感器(7)和换向水位传感器(8),所述预警水位传感器(7)和换向水位传感器(8)在密封圈(6)上方,所述退水水位传感器(15)在进水口(16)下方,所述浮子筒(9)内部下方设有浮子(14),所述浮子筒(9)下端通过水管与水泵(11)连接,所述水泵(11)与水箱(10)连接,所述排气管换向阀门(2)、进气管换向阀门(5)、步进电机和水泵(11)分别通过ECM(17)控制,所述预警水位传感器(7)、换向水位传感器(8)和退水水位传感器(15)分别与ECM(17)电性连接。

2.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述排气管换向阀门(2)和进气管换向阀门(5)均为三通气控阀。

4.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述水管的直径小于所述浮子(14)的直径。

5.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述浮子(14)与所述浮子筒(9)的内壁之间设有缝隙。

6.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述排气管换向阀门(2)、进气管换向阀门(5)、步进电机和水泵(11)分别与外接电源电性连接。

1.一种防进水自动转换发动机进排气管离地高度的装置,包括发动机(3)、浮子筒(9)和ECM(17),其特征在于:所述发动机(3)上端两侧分别设有排气管(1)和进气管(4),所述排气管(1)上设有排气管换向阀门(2),所述排气管换向阀门(2)上端连接有排气旁通管(18)并与其连通,所述进气管(4)上设有进气管换向阀门(5),所述进气管换向阀门(5)上端连接有进气旁通管(19)并与其连通,所述浮子筒(9)上套有密封圈(6)并与其滑动连接,在所述浮子筒(9)上并且位于所述密封圈(6)下方的位置设有进水口(16),所述密封圈(6)侧端固定有齿条(13),所述齿条(13)与固定在步进电机输出轴上的齿轮(12)啮合,所述浮子筒(9)侧部自下而上依次设有退水水位传感器(15)、预警水位传感器(7)和换向水位传感器(8),所述预警水位传感器(7)和换向水位传感器(8)在密封圈(6)上方,所述退水水位传感器(15)在进水口(16)下方,所述浮子筒(9)内部下方设有浮子(14),所述浮子筒(9)下端通过水管与水泵(11)连接,所述水泵(11)与水箱(10)连接,所述排气管换向阀门(2)、进气管换向阀门(5)、步进电机和水泵(11)分别通过ECM(17)控制,所述预警水位传感器(7)、换向水位传感器(8)和退水水位传感器(15)分别与ECM(17)电性连接。 2.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述排气管换向阀门(2)和进气管换向阀门(5)均为三通气控阀。 3.根据权利要求3所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述排气管换向阀门(2)的进气孔在朝向所述发动机(3)的一侧,所述排气管换向阀门(2)的一个出气孔在另一侧,所述排气管换向阀门(2)的另一个出气孔在上方;所述进气管换向阀门(5)的出气孔在朝向发动机(3)的一侧,所述进气管换向阀门(5)的一个进气孔在另一侧,所述进气管换向阀门(5)的另一个进气孔在上方。 4.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述水管的直径小于所述浮子(14)的直径。 5.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述浮子(14)与所述浮子筒(9)的内壁之间设有缝隙。 6.根据权利要求1所述的一种防进水自动转换发动机进排气管离地高度的装置,其特征在于:所述排气管换向阀门(2)、进气管换向阀门(5)、步进电机和水泵(11)分别与外接电源电性连接。

说明书

技术领域

本发明涉及汽车技术领域,具体涉及一种防进水自动转换发动机进排气管离地高度的装置。

背景技术

当车辆行驶在积水过深的道路上或泊车内涝时,积水可以从排气管或进气管进入发动机气缸。积水中的污垢及杂质会引起缸套活塞组件磨损,火花塞堵塞,节气门,进排气门等机构异常工作及锈蚀。另外,积水的进入会占用气缸体积,使缸内工作压力骤增,引起曲轴及气门等部件变形损坏。

发明内容

为了解决上述存在的问题,本发明提供了一种防进水自动转换发动机进排气管离地高度的装置。

本发明是通过以下技术方案实现:

一种防进水自动转换发动机进排气管离地高度的装置,包括发动机、浮子筒和ECM,所述发动机上端两侧分别设有排气管和进气管,所述排气管上设有排气管换向阀门,所述排气管换向阀门上端连接有排气旁通管并与其连通,所述进气管上设有进气管换向阀门,所述进气管换向阀门上端连接有进气旁通管并与其连通,所述浮子筒上套有密封圈并与其滑动连接,在所述浮子筒上并且在位于所述密封圈的下方的位置设有进水口,所述密封圈侧端固定有齿条,所述齿条与固定在步进电机输出轴上的齿轮啮合,所述浮子筒侧部自下而上依次设有退水水位传感器、预警水位传感器和换向水位传感器,所述预警水位传感器和换向水位传感器在密封圈上方,所述退水水位传感器在进水口下方,所述浮子筒内部下方设有浮子,所述浮子筒下端通过水管与水泵连接,所述水泵与水箱连接,所述排气管换向阀门、进气管换向阀门、步进电机和水泵分别通过ECM控制,所述预警水位传感器、换向水位传感器和退水水位传感器分别与ECM电性连接。

优选的,所述排气旁通管与排气管垂直设置,所述进气旁通管与进气管垂直设置。

优选的,所述排气管换向阀门和进气管换向阀门均为三通气控阀。

优选的,所述排气管换向阀门的进气孔在朝向发动机的一侧,所述排气管换向阀门的一个出气孔在另一侧,所述排气管换向阀门的另一个出气孔在上方。所述进气管换向阀门的出气孔在朝向所述发动机的一侧,所述进气管换向阀门的一个进气孔在另一侧,所述进气管换向阀门的另一个进气孔在上方。

优选的,所述水管的直径小于浮子的直径。

优选的,所述浮子与浮子筒的内壁之间设有缝隙。

优选的,所述排气管换向阀门、进气管换向阀门、步进电机和水泵分别与外接电源电性连接。

本发明的有益效果在于:使用方便,结构简单,当车辆行驶在积水过深的道路上或泊车内涝时,有效避免积水从排气管或进气管进入发动机气缸。当驾驶员启动发动机出车时,本装置能够进行自检,在自检成功后,达到随时检测汽车是否涉水或泊车内涝的状态。若自检不成功时,则提示驾驶员需要维修本装置。在汽车涉水或泊车内涝时,水位有可能升高到损害发动机的高度,则能够提前提示驾驶员谨慎涉水,水位继续升高后,发动机的进气管和排气管上的换向阀门同时产生换向动作,使排气管和进气管的末端分别切换到旁通管,此时发动机进气管与排气管离地高度增加,可有效减少发动机气缸进水的概率。

附图说明

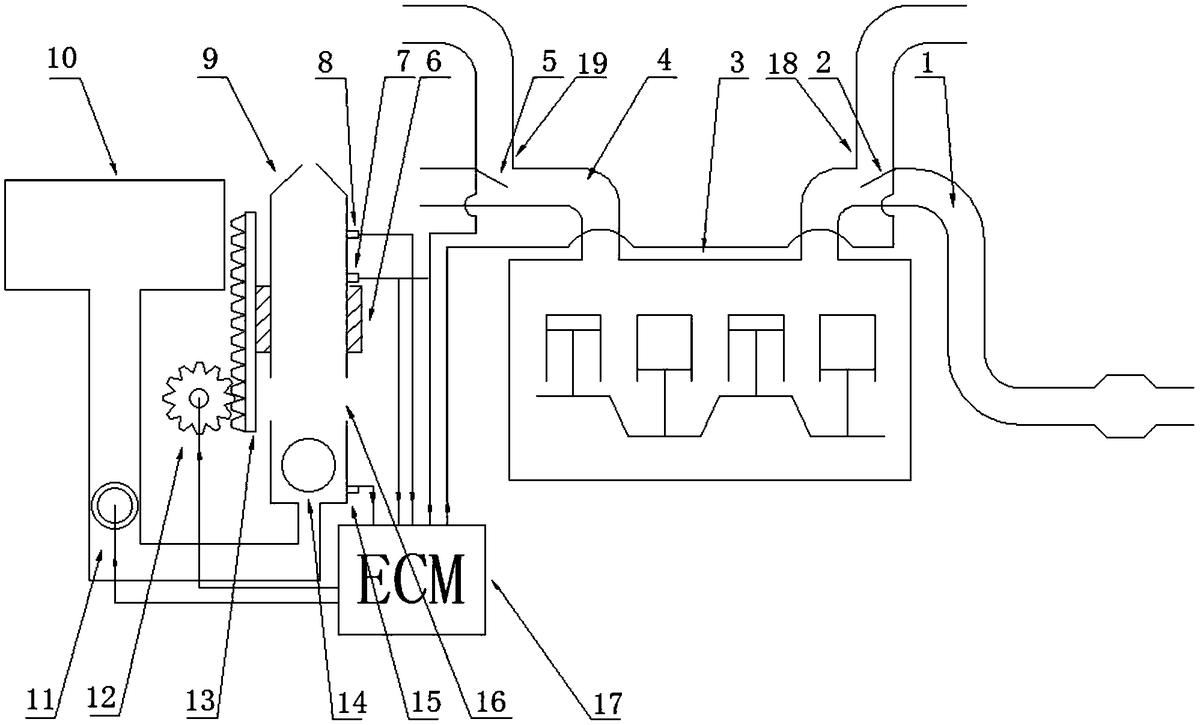

图1是本发明的实施例示意图。

图中:排气管1、排气管换向阀门2、发动机3、进气管4、进气管换向阀门5、密封圈6、预警水位传感器7、换向水位传感器8、浮子筒9、水箱10、水泵11、齿轮12、齿条13、浮子14、退水水位传感器15、进水口16、ECM 17、排气旁通管18、进气旁通管19。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述:

如图1所示,一种防进水自动转换发动机进排气管离地高度的装置,包括发动机3、浮子筒9和ECM 17,前述发动机3上端两侧分别设有排气管1和进气管4,前述排气管1上设有排气管换向阀门2,前述排气管换向阀门2上端连接有排气旁通管18并与其连通,前述进气管4上设有进气管换向阀门5,前述进气管换向阀门5上端连接有进气旁通管19并与其连通,前述浮子筒9上套有密封圈6并与其滑动连接,在前述浮子筒9上并且位于(即对应于)前述密封圈6的下方的位置设有进水口16,前述密封圈6侧端固定有齿条13,前述齿条13与固定在步进电机输出轴上的齿轮12啮合,前述浮子筒9侧端(即侧部)自下而上依次设有退水水位传感器15、预警水位传感器7和换向水位传感器8,前述预警水位传感器7和换向水位传感器8在密封圈6上方,前述退水水位传感器15在进水口16下方,前述浮子筒9内部下方设有浮子14,前述浮子筒9下端通过水管与水泵11连接,前述水泵11与水箱10连接,前述排气管换向阀门2、进气管换向阀门5、步进电机和水泵11分别通过ECM 17控制,前述预警水位传感器7、换向水位传感器8和退水水位传感器15分别与ECM 17电性连接。

前述排气旁通管18与排气管1垂直设置,前述进气旁通管19与进气管4垂直设置。

前述排气管换向阀门2和进气管换向阀门5均为三通气控阀。

前述排气管换向阀门2的进气孔在朝向发动机3的一侧,前述排气管换向阀门2的一个出气孔在另一侧,前述排气管换向阀门2的另一个出气孔在上方。前述进气管换向阀门5的出气孔在朝向发动机3的一侧,前述进气管换向阀门5的一个进气孔在另一侧,前述进气管换向阀门5的另一个进气孔在上方。

前述水管的直径小于浮子14的直径。

前述浮子14与浮子筒9的内壁之间设有缝隙。

前述排气管换向阀门2、进气管换向阀门5、步进电机和水泵11分别与外接电源电性连接。

工作原理:当驾驶员启动发动机出车时,本装置开始自检。ECM 17命令步进电机(图未示)驱动的齿轮12转动,带动齿条13下移,使密封圈6完全密封进水口16。然后ECM 17命令水泵11抽取水箱10中的水进入浮子筒9,使浮子筒9中的水位上升。当浮子14到达换向水位传感器8的高度时,换向水位传感器8向ECM 17发送自检成功的命令。

本装置自检成功后,ECM 17命令水泵11将浮子筒9中的水抽回水箱10。当退水水位传感器15检测到浮子14时,ECM 17命令步进电机(图未示)驱动的齿轮12转动,带动齿条13上移,使进水口16完全打开,此状态可以随时检测汽车是否涉水或泊车内涝。

若自检不成功时,则提示驾驶员需要维修本装置。

若汽车涉水或泊车内涝时,水位有可能升高到损害发动机的高度。当进入浮子筒9中的水位使浮子14超过预警水位传感器7 的高度且未到达换向水位传感器8的高度时,ECM17会提示驾驶员谨慎涉水。

当进入浮子筒9中的水位使浮子14到达换向水位传感器8的高度时,ECM 17命令排气管换向阀门2和进气管换向阀门5同时产生换向动作,使排气管1的出口切换到排气旁通管18,使进气管4的进口切换到进气旁通管19,此时发动机进气管与排气管离地高度增加,可有效减少发动机气缸进水的概率。

当进入浮子筒9中的水位使浮子14退回到退水水位传感器15的高度时,ECM 17命令排气管换向阀门2产生复位动作,使排气管1的出口导通而排气旁通管18截止,排气能通过正常的废气催化处理及消声装置;同时,ECM 17命令进气管换向阀门5产生复位动作,使进气管4的进口导通而进气旁通管19截止,进气能通过正常的过滤处理装置。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是说明本发明的原理,在不脱离本发明精神和范围的前提下,本发明还会有各种变化和改进,这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
