本发明涉及用于治疗骨或关节的装置，尤其涉及一种用于脊柱内固定系统的载药高 压气动缓释构件连接杆。

目前局部用药逐渐成为研究热点，特别是局部缓释用药，使得局部病灶保持一定有 效血药浓度，针对某些血供较差的组织，也可以实现最佳的药效。如何能将药物缓释到 局部组织是主要的关键问题，其中利用内植入物是解决该问题的主要趋势之一。

中国发明专利“一种设有载药槽的血管支架”（中国发明专利号：ZL200910157519.X 授权公告号：CN101940508B）公开了一种设有载药槽的血管支架，包括多个支撑杆和多 个连接杆,所述支撑杆和连接杆沿纵向设置而形成管状,相邻所述支撑杆之间通过所述连 接杆相连接；所述支撑杆上设有载药槽，所述载药槽包括顶部开口，所述载药槽还包括 其与所述支撑杆相交而形成的底面和左右两个侧面；所述支撑杆在所述载药槽的至少一 个侧面上开有侧面药物释放口。该发明专利通过将药物放置于设有载药槽的支撑杆上， 使其具有支撑及药物缓释作用，可用来改善局部血管再狭窄作用。

对于骨髓炎、脊柱肿瘤、结核等脊柱病变，通过静脉注射的途径治疗效果较差，主 要和药物到达病损部位的浓度太低有较大关系，而局部用药可以避免首关效应及局部微 循环差等诸多因素，达到最佳的治疗效果。对于此类脊柱病变，为了对发生骨折或病变 的脊柱进行锥体复位和固定，通常需要植入脊柱内固定系统重建脊柱力学稳定性。脊柱 内固定系统通常包括一组椎弓根螺钉、两侧的连接棒和横向连接杆。为便于描述，在本 发明以下的说明中，椎弓根螺钉称之为被连接件11，脊柱内固定系统中连接各椎弓根螺 钉的连接棒12，以及连接在各连接棒12之间的横向连接杆15，统称为构件连接杆。实 际应用中椎弓根螺钉和构件连接杆的数量根据病变的椎体数确定，脊柱内固定系统的各 个椎弓根螺钉通过多根构件连接杆互相连接，构成稳定的支持框架，加强椎弓根螺钉的 稳定性，参见图1。

中国实用新型专利“载抗菌肽缓释接骨螺钉”（中国实用新型专利号： ZL200920126446.3授权公告号：CN201404282Y）公开了一种载抗菌肽缓释接骨螺钉，包 括接骨螺钉，该接骨螺钉由螺钉头部和螺钉杆组成，其特征在于：所述螺钉头部和螺钉 杆的外表面均覆盖有抗菌肽缓释层，该接骨螺钉可以在一定时间内自内而外的早期释放 β-防御素-1～3或乳铁蛋白1-11，使得螺钉具有强力抗感染和抑制细菌生物膜形成的能 力。

目前有研究通过在连接棒上连接中空椎弓根螺钉，通过中空椎弓根螺钉注入药物的 技术方案。中国实用新型专利“可携带粒子的中空膨胀性椎弓根螺钉”（中国实用新型专 利号：ZL201120497873.X授权公告号：CN201404282Y）公开了一种可携带粒子的中空膨 胀性椎弓根螺钉，将银棒吸附及含化疗药物的骨水泥内置于膨胀空心螺钉，使得核放射 性物质及化疗药物在螺钉的膨胀部位与骨水泥结合起来，用于脊柱肿瘤的治疗。但化疗 药物与骨水泥结合后其治疗效果还有待进一步研究。

但是，现有的椎弓根螺钉与药物结合的方式，存在一下缺陷：

1.药物置入空心椎弓根螺钉后，无法进行缓释控制，造成局部血药浓度过高并且较 快被机体代谢掉。此外，螺钉缓释的作用范围较窄，可能出现浓度不均，需要内固定器 械提供更多的部位同时释放药物（如脊柱后方减压区域）

2.现有的载药支架和载药螺钉都不能进行缓释速度的精确控制，不能满足不同药物 的药效浓度需要。

3.载药覆膜的技术方案的外层涂抹缓释药物还容易受外环境的影响。

本发明的目的是提供一种具有药物剂量精确缓释功能的构件连接杆，可通过体温-记 忆合金控件启动高压气动载药缓释构件，将预置于所述构件连接杆内的储备药物，缓慢 推注到脊柱椎体内，解决在一定治疗周期内维持药物有效治疗浓度的问题，提高脊柱外 科相关疾病的疗效。

本发明解决上述技术问题所采用的技术方案是：

一种具有药物剂量精确缓释功能的构件连接杆，包括中空的杆体和连接在杆体两端 的第一锁紧装置和第二锁紧装置，所述的构件连接杆通过第一锁紧装置和第二锁紧装置 连接到被连接件，其特征在于：

所述杆体的中段设置圆柱体空腔结构的载药室，在所述载药室的内部设有气动活塞， 气动活塞的外周与载药室的内壁气密配合；

所述杆体的头端设有气压推动组件，所述的气压推动组件以气动方式连接到气动活 塞，可推动气动活塞沿轴向移动；

所述杆体的尾端设有药液通道和药物缓释孔道，所述的药物缓释孔道是一组分布在 杆体尾端并与药液通道连通的细微通孔，各细微通孔与药液通道连通，构成药液释放通 道；

所述载药室的末端设有药液释控组件，所述的载药室通过所述的药液释控组件，可 控制地封闭或者与所述的药液通道连通。

本发明的具有药物剂量精确缓释功能的构件连接杆的一种较佳的技术方案，其特征 在于所述的气压推动组件包括球状气囊，常闭气阀和第一体温-记忆合金控件；所述的球 状气囊是充有高于大气压的惰性气体的封闭球体，所述球状气囊的出气孔通过常闭气阀 气密封闭；当第一体温-记忆合金控件感知的温度高于记忆温度后，第一体温-记忆合金 控件顶开所述的常闭气阀，释放高压气体推动气动活塞沿轴向移动，在气压作用下排放 载药室中储存的药液。

本发明的具有药物剂量精确缓释功能的构件连接杆的一种更好的技术方案，其特征 在于所述的药液释控组件包括药液阀和第二体温-记忆合金控件；所述载药室的两端分别 通过气动活塞和药液阀封闭，形成密闭的药液储存空间；当第二体温-记忆合金控件感知 的温度高于记忆温度后，第二体温-记忆合金控件顶开所述的药液阀，使所述的载药室与 药液通道连通，载药室中的药液在气动活塞推动下进入所述的药液通道，并通过分布在 所述杆体尾端的各个药物缓释孔道释放。

本发明的具有药物剂量精确缓释功能的构件连接杆的一种改进的技术方案，其特征 在于所述的第一体温-记忆合金控件是使用体温-形状记忆合金制造的弹簧件；所述体温- 形状记忆合金弹簧件的记忆温度对应于正常人体体温；在体温-形状记忆合金弹簧件的温 度低于人体体温时，所述的形状记忆合金制弹簧件处于折叠状态的记忆形状，所述的常 闭气阀保持在封闭位置；在体温-形状记忆合金弹簧件的温度相当于或高于人体体温的温 度时，所述的体温-形状记忆合金弹簧件处于伸展状态的记忆形状，所述的常闭气阀在所 述体温-形状记忆合金弹簧件的推动力作用下处于开启位置。

本发明的具有药物剂量精确缓释功能的构件连接杆的一种优选的技术方案，其特征 在于所述的第二体温-记忆合金控件是使用体温-形状记忆合金制造的弹簧件；所述体温- 形状记忆合金弹簧件的记忆温度对应于正常人体体温；在体温-形状记忆合金弹簧件的温 度低于人体体温时，所述的形状记忆合金制弹簧件处于折叠状态的记忆形状，所述的药 液阀保持在封闭位置；在体温-形状记忆合金弹簧件的温度相当于或高于人体体温的温度 时，所述的体温-形状记忆合金弹簧件处于伸展状态的记忆形状，所述的药液阀在所述体 温-形状记忆合金弹簧件的推动力作用下处于开启位置。

本发明的有益效果是：

1、本发明的具有药物剂量精确缓释功能的构件连接杆，使用气压推动组件和药液释 控组件作为控制装置，通过机械气压系统控制推动速度，结合控制载药室储存药液的浓 度，可以实现药物精确缓释功能，从而满足不同药物的药效浓度需要。

2、本发明的具有药物剂量精确缓释功能的构件连接杆，使用体温-记忆合金控件作 为启动及释放控制装置，不需要外部能源供应，空间利用率高且功能稳定，结构简单可 靠。

3、本发明的具有药物剂量精确缓释功能的构件连接杆，使用封闭的载药室储存药液， 药物释放前密闭储存，不会被外界环境影响。

4、较单纯椎弓根螺钉内药物缓释，加上连接杆药物缓释能使病灶处药物浓度更加均 匀。

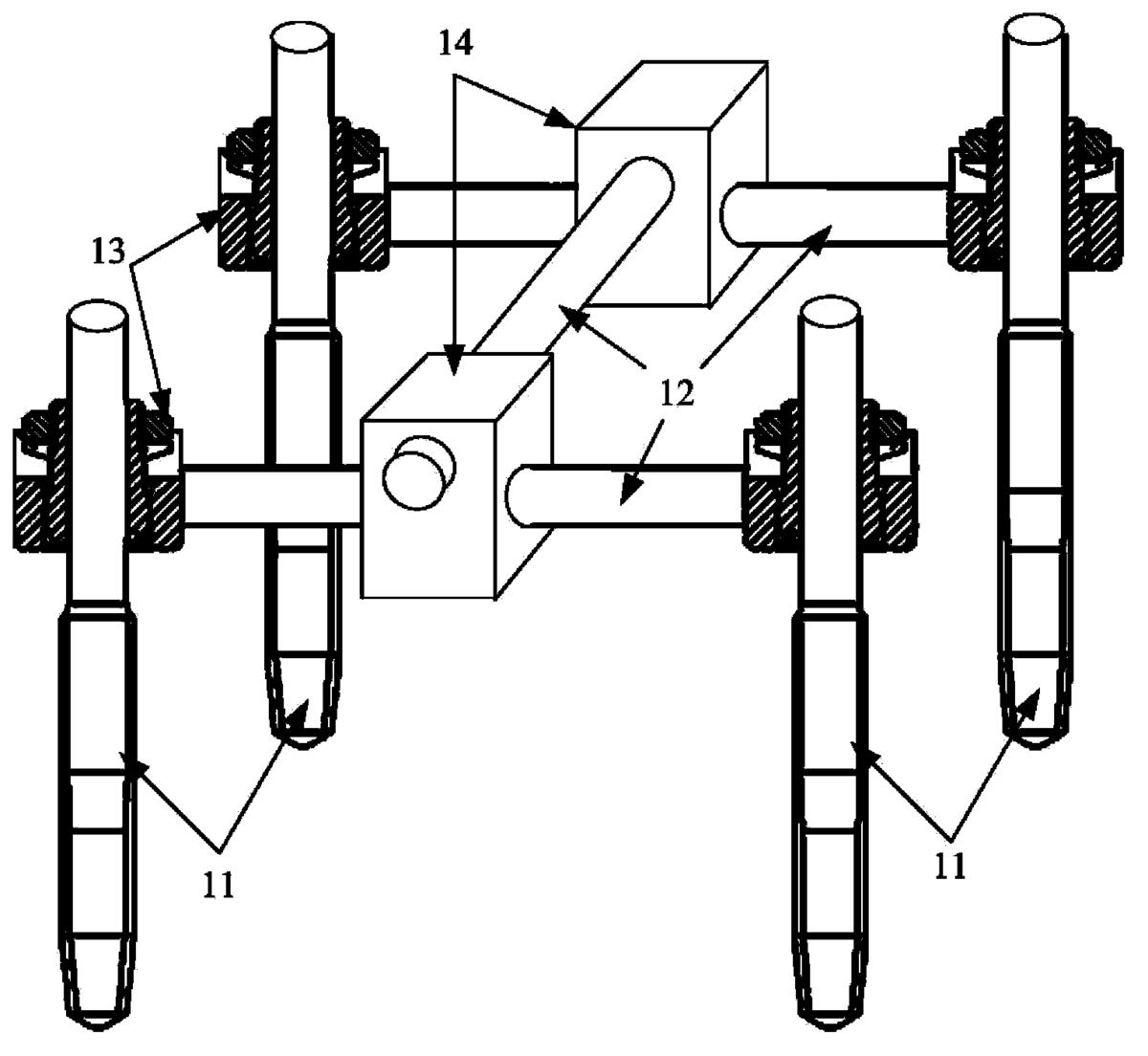

图1是现有的脊柱内固定系统的基本构成示意图；

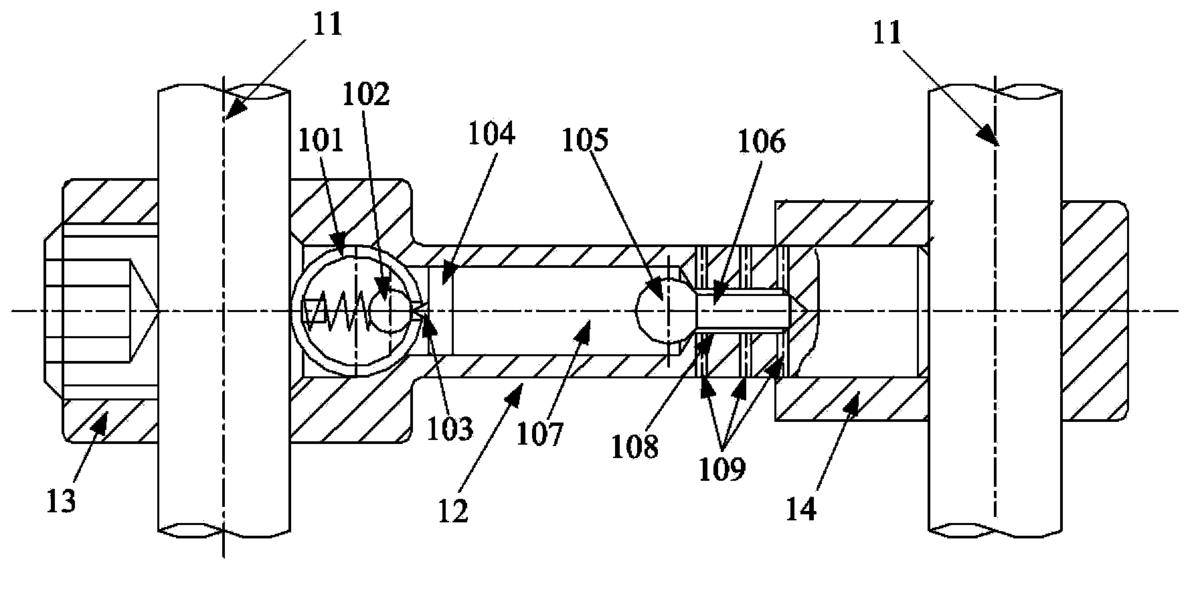

图2是本发明的具有药物剂量精确缓释功能的构件连接杆的结构示意图；

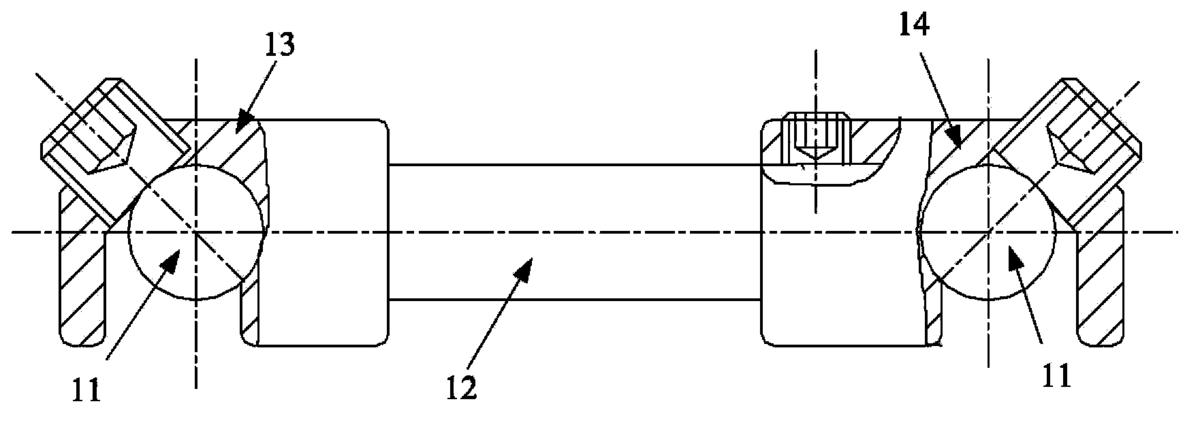

图3是本发明的具有药物剂量精确缓释功能的构件连接杆的俯视图；

图4是使用本发明的构件连接杆的脊柱内固定系统的连接关系示意图。

图中，11-被连接件，12-连接棒，13-第一锁紧装置，14-第二锁紧装置，15-横向 连接杆，16-构件连接杆，101-高压气囊，102-常闭气阀，103-第一体温-记忆合金控件， 104-气动活塞，105-药液阀，106-第二体温-记忆合金控件，107-载药室，108-药液通道， 109-药物缓释孔道。

为了能更好地理解本发明的上述技术方案，下面结合附图和实施例进行进一步地详 细描述。

本发明的具有药物剂量精确缓释功能的构件连接杆的一个实施例如图2和图3所示， 构件连接杆16包括中空的杆体和连接在杆体两端的第一锁紧装置13和第二锁紧装置14， 构件连接杆16通过第一锁紧装置13和第二锁紧装置14连接到被连接件11。在图2和图 3中，第一锁紧装置13和第二锁紧装置14由U型卡口和锁定螺帽组成，第一锁紧装置 13的U型卡口与构件连接杆16的头端连为一体。第一锁紧装置13也可以是与构件连接 杆16分体的独立连接件，如同图2和图3所示的第二锁紧装置14，构件连接杆的尾端穿 入锁紧装置的连接孔中并用顶丝锁定。图2中的被连接件11可以是图1所示的椎弓根螺 钉，也可以是另外一根构件连接杆。

在图2所示的本发明的具有药物剂量精确缓释功能的构件连接杆的实施例中，构件 连接杆16杆体的中段设置圆柱体空腔结构的载药室107，在载药室107的内部设有气动 活塞104；气动活塞104的外周与载药室107的内壁气密配合；

构件连接杆16杆体的头端设有气压推动组件，所述的气压推动组件以气动方式连接 到气动活塞104，可推动气动活塞104沿轴向移动；

构件连接杆16杆体的尾端设有药液通道108和药物缓释孔道109，药物缓释孔道109 是一组分布在构件连接杆16杆体尾端的细微通孔，各细微通孔与药液通道108连通，构 成药液释放通道；

载药室107的末端设有药液释控组件，载药室107通过所述的药液释控组件，可控 制地封闭或者与药液通道108连通。

根据本发明的具有药物剂量精确缓释功能的构件连接杆的一个实施例，所述的气压 推动组件包括球状气囊101，常闭气阀102和第一体温-记忆合金控件103；球状气囊101 是充有高于大气压的惰性气体的封闭球体，球状气囊101的出气孔通过常闭气阀102气 密封闭；当第一体温-记忆合金控件103感知的温度高于记忆温度后，第一体温-记忆合 金控件103顶开常闭气阀102，释放高压气体推动气动活塞104沿轴向移动，在气压作用 下排放载药室107中储存的药液。在图2所示的实施例中，常闭气阀102由弹簧和与球 状气囊101的出气孔配合的小球构成，所述的小球在弹簧压力下紧贴在球状气囊101的 出气孔上，将出球状气囊101的气孔封闭，保持球状气囊101中高于大气压的惰性气体 不会泄露。

在图2所示的本发明的具有药物剂量精确缓释功能的构件连接杆的实施例中，所述 的药液释控组件包括药液阀105和第二体温-记忆合金控件106；载药室107的两端分别 通过气动活塞104和药液阀105封闭，形成密闭的药液储存空间；当第二体温-记忆合金 控件106感知的温度高于记忆温度后，第二体温-记忆合金控件106顶开药液阀105，使 载药室107与药液通道108连通，载药室107中的药液在气动活塞104推动下进入药液 通道108，并通过分布在构件连接杆16杆体尾端的各个药物缓释孔道109释放。

根据本发明的优选实施例，第一体温-记忆合金控件103和第二体温-记忆合金控件 106为体温-形状记忆合金制造的弹簧件，体温-形状记忆合金弹簧件的结构可以根据弹力 和安装位置的要求根据工质技术进行设计，既可以为螺旋弹簧也可以为片装弹簧，其具 体结构未在附图中表示。所述体温-形状记忆合金弹簧件的记忆温度对应于正常人体体 温。其特征在于所述的第一体温-记忆合金控件和第二体温-记忆合金控件，是使用体温- 形状记忆合金制造的弹簧件；所述体温-形状记忆合金弹簧件的记忆温度对应于正常人体 体温；在体温-形状记忆合金弹簧件的温度低于人体体温时，例如在温度低于35℃的情况 下，所述的形状记忆合金制弹簧件处于折叠状态的记忆形状，常闭气阀102和药液阀105 保持在封闭位置；在体温-形状记忆合金弹簧件的温度相当于或高于人体体温的温度时， 例如35℃～40℃，所述的体温-形状记忆合金弹簧件处于伸展状态的记忆形状，常闭气阀 102和药液阀105在所述体温-形状记忆合金弹簧件的推动力作用下处于开启位置。

本发明的具有药物剂量精确缓释功能的构件连接杆储存在30℃以下的环境中，载药 室107的两端分别由气动活塞104和药液阀105封闭，形成密闭的药液储存空间，装载 的药液处于密闭储存状态。植入体内后，构件连接杆可通过第一和第二体温-记忆合金控 件103和106感知周围温度，当温度接近或达到正常人体体温后，第一体温-记忆合金控 件103打开常闭气阀102，开启球状气囊101。球状气囊101内填充的高于大气压的惰性 气体，在气动活塞104的气压侧产生气压推动力，促使气动活塞104在载药室107内以 一定的速率运动。同时，第二体温-记忆合金控件106打开药液阀105，连通载药室107 与药液通道108，将储存在载药室107中的药液推到药液通道108中，最后通过构件连接 杆16杆体尾端的一组药物缓释孔道109，溢出构件连接杆16之外，缓慢均匀地释放到周 围的局部组织中，实现药物精确缓释功能，可以在植入手术后的一定时间内维持药效浓 度，从而帮助病变部位的术后恢复。

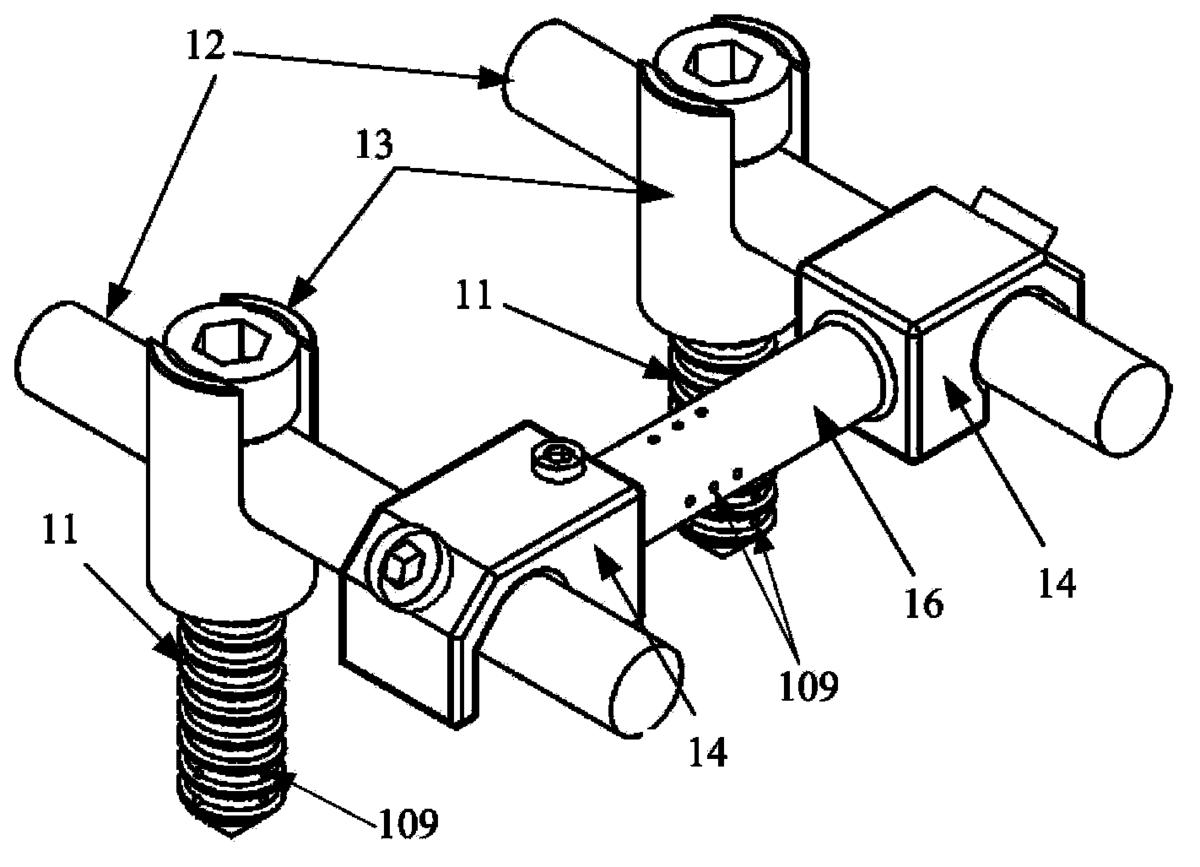

图4是使用本发明的构件连接杆的脊柱内固定系统的一个实施例，图中仅表示本发 明的具有药物剂量精确缓释功能的构件连接杆16与被连接件11，连接棒12，第一锁紧 装置13和第二锁紧装置14之间的连接关系示意图，在该实施例中，被连接件11是具有 药物缓释功能的椎弓根螺钉，在各椎弓根螺钉的尾端，也包括一组药物缓释孔道109；本 发明的构件连接杆16在连接棒12之间，用于替代图1所示现有脊柱内固定系统中的横 向连接杆15。

本技术领域中的普通技术人员应当认识到，以上的实施例仅是用来说明本发明的技 术方案，而并非用作为对本发明的限定，任何基于本发明的实质精神对以上所述实施例 所作的变化、变型，都将落在本发明的权利要求的保护范围内。
