【中国发明,中国发明授权】手工宽幅簇绒地毯割绒机
无权-未缴年费 中国
- 申请号：
- CN201310084746.0
- 专利权人：
- 南通纺织职业技术学院
- 授权公告日/公开日：
- 2014.10.15
- 专利有效期：
- 2013.03.18-2033.03.18
- 技术分类：
- D05:缝纫；绣花；簇绒
- 转化方式：
- 转让
- 价值度指数：
-
- 54.0分
- 价格：
- 面议
发布人
陈志华
联系人陈志华
-
- 13706297199
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201310084746.0
- 申请日
- 20130318
- 公开/公告号
- CN103225185A
- 公开/公告日
- 20130731
- 申请/专利权人
- [南通纺织职业技术学院]
- 发明/设计人
- [陈志华, 贺良震]
- 主分类号
- D05C15/24
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本发明公开了一种手工宽幅簇绒地毯割绒机，包括割绒机箱体、割绒机控制开关、气缸压力调节装置、割绒电机、割绒变速箱、地毯割绒支承辊、支承滚升降气缸、绒毛隔板、止跌挡板和循环导带电机开关，所述支承辊升降气缸斜向放置；所述割绒机控制开关控制割绒电机的转速，进而调整割绒变速箱的输出速度，最终调节割绒滚刀的转速；所述割绒机控制开关控制循环导带电机的转速，进而调整循环导带变速箱输出速度，最终调节地毯循环尼龙导带的传输速度。本发明能够调节割绒滚刀转速和辅助导带传输速度，通过气压旋钮来调节地毯支承辊与割绒滚刀之间的间距，只需两名操作工，明显提高了簇绒地毯割绒效率，降低了劳动强度，提高了产品的质量控制能力。
法律状态
| 法律状态公告日 | 20240326 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):D05C 15/24 专利号:ZL2013100847460 申请日:20130318 授权公告日:20141015 终止日期: |
| 法律状态公告日 | 20141015 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20130828 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效IPC(主分类):D05C 15/24申请日:20130318 |
| 法律状态公告日 | 20130731 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（10）
独立权利要求数量（1）
1.一种手工宽幅簇绒地毯割绒机，包括割绒机箱体（1）、割绒机控制开关（2）、气缸压力调节装置、割绒电机（6）、割绒变速箱（7）、地毯割绒支承辊（10）、支承滚升降气缸（11）、绒毛隔板（18）、止跌挡板（22）和循环导带电机开关（23），其特征在于：所述支承辊升降气缸（11）斜向放置；所述割绒机控制开关（2）控制割绒电机（6）的转速，进而调整割绒变速箱（7）的输出速度，最终调节割绒滚刀（8）的转速；所述割绒机控制开关（2）控制循环导带电机（15）的转速，进而调整循环导带变速箱（16）输出速度，最终调节地毯循环尼龙导带（14）的传输速度。
2.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述气缸压力调节装置主要由压力表、气动阀门（30）和压力感应装置组成，通过气动阀门（30）排放气缸内压力过高的压缩空气；当气缸内的压力低于设定的工艺参数压力，压力感应器开启气动阀门（30），将空压机内的压缩空气输入气缸。
3.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒机控制开关（2）调控地毯割绒支承辊（10）与割绒滚刀（8）之间的间距。
4.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述支承辊升降气缸（11）顶端工装成半月形，结构包括地毯割绒支承辊（10）、支承辊升降气缸（11）、压缩空气导管（26）、支承辊气缸顶端的工装（27）、支承辊轴头（28）、轴承（29）和气动阀门（30）；所述支承辊升降气缸（11）上升，地毯割绒支承辊（10）沿支承辊升降轨道（9）缓慢上升。
5.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述地毯割绒支承辊（10）套在轴承（29）上，气动阀门（30）下端安装压缩空气导管（26）。
6.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒变速箱（7）传动连接割绒电机（6），循环导带变速箱（16）传动连接循环导带电机（15），地毯割绒循环导辊（13）和循环导带导辊（17）均用地毯循环导带（14）传动连接。
7.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒机箱体（1）和地毯铺放台（12）均用地脚螺栓（5）固定，所述循环导带电机开关（23）设置在地毯铺放台（12）的尾端，所述割绒电机（6）由割绒电机支架（19）支撑，循环导带电机支架（20）支撑循环导带电机（15），所述割绒电机（6）和循环导带电机（15）上均套有电机皮带（21），所述循环导带导辊（17）上套有循环导带止退环（25），割绒机箱体（1）上有绒毛回收吸孔（3，4）。
8.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述循环导带电机开关（23）包括循环导带的开启按钮，位于开关上部；关闭按钮，位于开关的下部；调速旋钮，位于开关中部。
9.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述止跌挡板（22）和地毯承接挡板（24）均由木质材料制成，所述割绒滚刀电机（6）和循环导带电机（15）均为直流电机。
10.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒机控制开关（2）由六个按钮组成：割绒滚刀调速旋钮（31）、割绒滚刀关闭按钮（32）、割绒支承辊气缸关闭按钮（33）、割绒支承辊气缸压力调节旋钮（34）、割绒支承辊气缸开启按钮（35）和割绒滚刀开启按钮（36）。
1.一种手工宽幅簇绒地毯割绒机，包括割绒机箱体（1）、割绒机控制开关（2）、气缸压力调节装置、割绒电机（6）、割绒变速箱（7）、地毯割绒支承辊（10）、支承滚升降气缸（11）、绒毛隔板（18）、止跌挡板（22）和循环导带电机开关（23），其特征在于：所述支承辊升降气缸（11）斜向放置；所述割绒机控制开关（2）控制割绒电机（6）的转速，进而调整割绒变速箱（7）的输出速度，最终调节割绒滚刀（8）的转速；所述割绒机控制开关（2）控制循环导带电机（15）的转速，进而调整循环导带变速箱（16）输出速度，最终调节地毯循环尼龙导带（14）的传输速度。
2.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述气缸压力调节装置主要由压力表、气动阀门（30）和压力感应装置组成，通过气动阀门（30）排放气缸内压力过高的压缩空气；当气缸内的压力低于设定的工艺参数压力，压力感应器开启气动阀门（30），将空压机内的压缩空气输入气缸。
3.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒机控制开关（2）调控地毯割绒支承辊（10）与割绒滚刀（8）之间的间距。
4.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述支承辊升降气缸（11）顶端工装成半月形，结构包括地毯割绒支承辊（10）、支承辊升降气缸（11）、压缩空气导管（26）、支承辊气缸顶端的工装（27）、支承辊轴头（28）、轴承（29）和气动阀门（30）；所述支承辊升降气缸（11）上升，地毯割绒支承辊（10）沿支承辊升降轨道（9）缓慢上升。
5.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述地毯割绒支承辊（10）套在轴承（29）上，气动阀门（30）下端安装压缩空气导管（26）。
6.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒变速箱（7）传动连接割绒电机（6），循环导带变速箱（16）传动连接循环导带电机（15），地毯割绒循环导辊（13）和循环导带导辊（17）均用地毯循环导带（14）传动连接。
7.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒机箱体（1）和地毯铺放台（12）均用地脚螺栓（5）固定，所述循环导带电机开关（23）设置在地毯铺放台（12）的尾端，所述割绒电机（6）由割绒电机支架（19）支撑，循环导带电机支架（20）支撑循环导带电机（15），所述割绒电机（6）和循环导带电机（15）上均套有电机皮带（21），所述循环导带导辊（17）上套有循环导带止退环（25），割绒机箱体（1）上有绒毛回收吸孔（3，4）。
8.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述循环导带电机开关（23）包括循环导带的开启按钮，位于开关上部；关闭按钮，位于开关的下部；调速旋钮，位于开关中部。
9.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述止跌挡板（22）和地毯承接挡板（24）均由木质材料制成，所述割绒滚刀电机（6）和循环导带电机（15）均为直流电机。
10.根据权利要求1所述的手工宽幅簇绒地毯割绒机，其特征在于：所述割绒机控制开关（2）由六个按钮组成：割绒滚刀调速旋钮（31）、割绒滚刀关闭按钮（32）、割绒支承辊气缸关闭按钮（33）、割绒支承辊气缸压力调节旋钮（34）、割绒支承辊气缸开启按钮（35）和割绒滚刀开启按钮（36）。
说明书
技术领域
本发明具体涉及一种手工宽幅簇绒地毯割绒机。
背景技术
小型簇绒地毯以手工地毯为主，在制作过程中需要加工割绒。割绒的主要目的是平整地毯表面簇绒绒面，美化产品外观。地毯加工厂通常采用割绒机完成上述加工。传统的割绒机在作业时需要四名操作工，割绒宽度通常小于60cm，劳动效率和产品质量控制能力较低。
发明内容
发明目的：为了解决现有技术的不足，本发明提供了一种手工宽幅簇绒地毯割绒机，能够满足尺寸在60-180cm宽度的簇绒地毯的割绒加工。
技术方案：一种手工宽幅簇绒地毯割绒机，包括割绒机箱体、割绒机控制开关、气缸压力调节装置、割绒电机、割绒变速箱、地毯割绒支承辊、支承滚升降气缸、绒毛隔板、止跌挡板和循环导带电机开关，所述支承辊升降气缸斜向放置；所述割绒机控制开关控制割绒电机的转速，进而调整割绒变速箱的输出速度，最终调节割绒滚刀的转速；所述割绒机控制开关控制循环导带电机的转速，进而调整循环导带变速箱输出速度，最终调节地毯循环尼龙导带的传输速度。
作为优化：所述气缸压力调节装置主要由压力表、气动阀门和压力感应装置组成，通过气动阀门排放气缸内压力过高的压缩空气；当气缸内的压力低于设定的工艺参数压力，压力感应器开启气动阀门，将空压机内的压缩空气输入气缸。
作为优化：所述割绒机控制开关调控地毯割绒支承辊与割绒滚刀之间的间距。
作为优化：所述支承辊升降气缸顶端工装成半月形，结构包括地毯割绒支承辊、支承辊升降气缸、压缩空气导管、支承辊气缸顶端的工装、支承辊轴头、轴承和气动阀门；所述支承辊升降气缸上升，地毯割绒支承辊沿支承辊升降轨道缓慢上升。
作为优化：所述地毯割绒支承辊套在轴承上，气动阀门下端安装压缩空气导管。
作为优化：所述割绒变速箱传动连接割绒电机，循环导带变速箱传动连接循环导带电机，地毯割绒循环导辊和循环导带导辊均用地毯循环导带传动连接。
作为优化：所述割绒机箱体和地毯铺放台均用地脚螺栓固定，所述循环导带电机开关设置在地毯铺放台的尾端，所述割绒电机由割绒电机支架支撑，循环导带电机支架支撑循环导带电机，所述割绒电机和循环导带电机上均套有电机皮带，所述循环导带导辊上套有循环导带止退环，割绒机箱体上有绒毛回收吸孔。
作为优化：所述循环导带电机开关包括循环导带的开启按钮，位于开关上部；关闭按钮，位于开关的下部；调速旋钮，位于开关中部。
作为优化：所述止跌挡板和地毯承接挡板均由木质材料制成，所述割绒滚刀电机和循环导带电机均为直流电机。
作为优化：所述割绒机控制开关由六个按钮组成：割绒滚刀调速旋钮、割绒滚刀关闭按钮、割绒支承辊气缸关闭按钮、割绒支承辊气缸压力调节旋钮、割绒支承辊气缸开启按钮和割绒滚刀开启按钮。
有益效果：本发明能够调节割绒滚刀转速和辅助导带传输速度，通过气压旋钮来调节地毯支承辊与割绒滚刀之间的间距，只需两名操作工，明显提高了簇绒地毯割绒效率，降低了劳动强度，提高了产品的质量控制能力。
附图说明

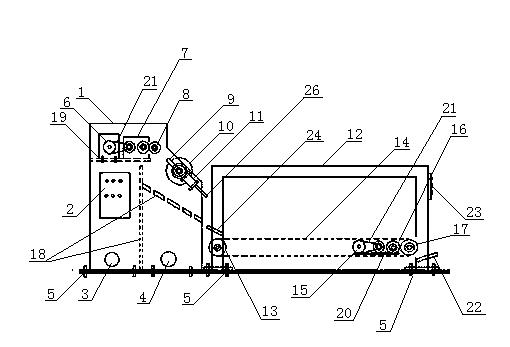

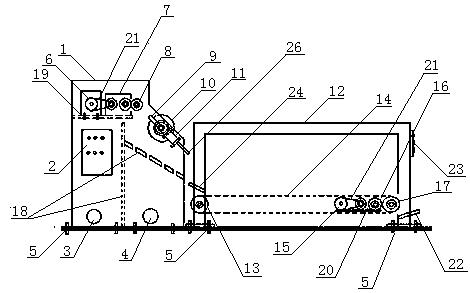

图1为本发明的结构示意图；

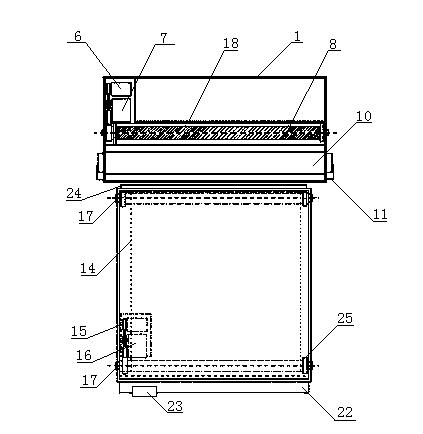

图2为本发明的结构俯视图；

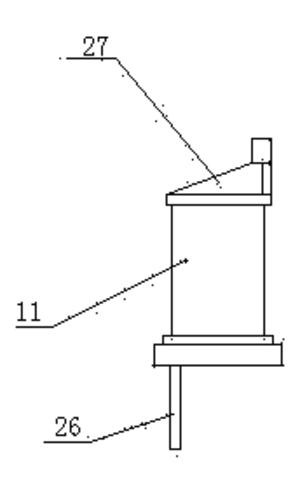

图3为本发明的气缸顶端工装结构示意图；

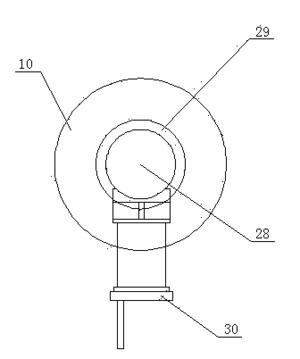

图4为本发明的局部结构示意图；

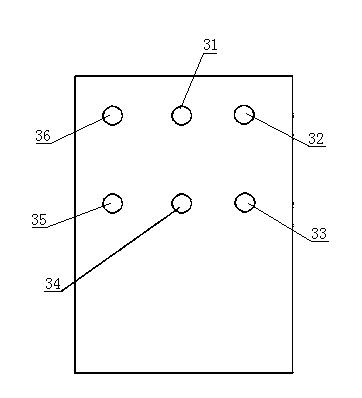

图5为本发明的控制开关示意图。
具体实施方式
下面结合具体实施例对本发明作进一步说明：
实施例
如图1、2、3、4、5所示，一种手工宽幅簇绒地毯割绒机，包括割绒机箱体1、割绒机控制开关2、气缸压力调节装置、割绒电机6、割绒变速箱7、地毯割绒支承辊10、支承滚升降气缸11、绒毛隔板18、止跌挡板22和循环导带电机开关23，支承辊升降气缸11斜向放置；割绒机控制开关2控制割绒电机6的转速，进而调整割绒变速箱7的输出速度，最终调节割绒滚刀8的转速；割绒机控制开关2控制循环导带电机15的转速，进而调整循环导带变速箱16输出速度，最终调节地毯循环尼龙导带14的传输速度。气缸压力调节装置主要由压力表、气动阀门30和压力感应装置组成，通过气动阀门30排放气缸内压力过高的压缩空气；当气缸内的压力低于设定的工艺参数压力，压力感应器开启气动阀门30，将空压机内的压缩空气输入气缸。割绒机控制开关2调控地毯割绒支承辊10与割绒滚刀8之间的间距。支承辊升降气缸11顶端工装成半月形，结构包括地毯割绒支承辊10、支承辊升降气缸11、压缩空气导管26、支承辊气缸顶端的工装27、支承辊轴头28、轴承29和气动阀门30；支承辊升降气缸11上升，地毯割绒支承辊10沿支承辊升降轨道9缓慢上升。地毯割绒支承辊10套在轴承29上，气动阀门30下端安装压缩空气导管26。割绒变速箱7传动连接割绒电机6，循环导带变速箱16传动连接循环导带电机15，地毯割绒循环导辊13和循环导带导辊17均用地毯循环导带14传动连接。割绒机箱体1和地毯铺放台12均用地脚螺栓5固定，循环导带电机开关23设置在地毯铺放台12的尾端，割绒电机6由割绒电机支架19支撑，循环导带电机支架20支撑循环导带电机15，割绒电机6和循环导带电机15上均套有电机皮带21，循环导带导辊17上套有循环导带止退环25，割绒机箱体1上有绒毛回收吸孔3，4。循环导带电机开关23包括循环导带的开启按钮，位于开关上部；关闭按钮，位于开关的下部；调速旋钮，位于开关中部。止跌挡板22和地毯承接挡板24均由木质材料制成，割绒滚刀电机6和循环导带电机15均为直流电机。割绒机控制开关2由六个按钮组成：割绒滚刀调速旋钮31、割绒滚刀关闭按钮32、割绒支承辊气缸关闭按钮33、割绒支承辊气缸压力调节旋钮34、割绒支承辊气缸开启按钮35和割绒滚刀开启按钮36。
本发明包括如下操作步骤：
（1）开机前须仔细检查割绒滚刀表面无异物后方可开启电源开关，开启电源后应先启动空压机，待空压机内空气压力符合设备作业要求后开启割绒滚刀按钮；
（2）割绒滚刀旋转后开启支承辊气缸启动按钮，随后开启绒毛回收装置开关；
（3）将簇绒地毯置于铺放台上，将地毯一端缓慢置于支承辊与割绒滚刀刀口处，根据簇绒地毯厚度调节气缸压力旋钮，使刀口间距适合地毯的割绒加工厚度；
（4）待割绒刀口间距调整完毕以后，可开启地毯循环导带启动按钮；
（5）加工过程中根据地毯割绒的效果调节割绒滚刀的旋转速度，同时根据割绒速度调节地毯循环导带速度。
本发明能够调节割绒滚刀转速和辅助导带传输速度，通过气压旋钮来调节地毯支承辊与割绒滚刀之间的间距，只需两名操作工，明显提高了簇绒地毯割绒效率，降低了劳动强度，提高了产品的质量控制能力。
