【中国发明,中国发明授权】一种高效稳定的TMB显色液及其制备方法

有权-审定授权 中国

授权公告日/公开日:
2015.06.10
专利有效期:
2013.12.13-2033.12.13
技术分类:
G01:测量;测试
转化方式:
转让
价值度指数:
65.0分
价格:
¥8000.00
5422 0

发布人

山东博科生物产业有限公司

联系人

  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201310682191.X
申请日
20131213
公开/公告号
CN103698505A
公开/公告日
20140402
申请/专利权人
[山东博科生物产业有限公司]
发明/设计人
[谭柏清, 李志明, 甘宜梧]
主分类号
G01N33/531
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
山东(37)
颁证日
G06T1/00
代理人
[李桂存]

摘要

市场上TMB显色液存在稳定性差,保存时间短,显色背景高,灵敏度低等的缺点,本发明提供了一种高效稳定的TMB显色液。其特征在于,各组分的摩尔浓度或质量分数为:TMB的摩尔浓度为1.2mmol/L,H2O2的摩尔浓度为3.1mmol/L,曲拉通X-405的质量分数为0.3%,过氧化脲的质量分数为0.5%,醋酸钠的摩尔浓度为0.2mol/L,L(+)-酒石酸的摩尔浓度为0.027mol/L。本发明为TMB单相显色液,使用前无需混合,可以减少人为操作过程中的误差,通过引入非离子表面活性剂,使单相TMB显色液可以长期稳定保存。

法律状态

法律状态公告日 20240123
法律状态 专利权质押登记、变更及注销
法律状态信息 专利权质押登记注销
IPC(主分类):G01N 33/531
授权公告日:20150610
申请日:20131213
专利号:ZL201310682191X
登记号:Y2023980042636
出质人:山东博科生物产业有限公司
质权人:济南农村商业银行股份有限公司天桥支行
注销日:20240105
法律状态公告日 20230620
法律状态 专利权质押合同登记的生效、变更及注销
法律状态信息 专利权质押合同登记的生效
IPC(主分类):G01N 33/531
专利号:ZL201310682191X
登记号:Y2023980042636
登记生效日:20230601
出质人:山东博科生物产业有限公司
质权人:济南农村商业银行股份有限公司天桥支行
发明名称:一种高效稳定的TMB显色液及其制备方法
申请日:20131213
授权公告日:20150610
法律状态公告日 20230616
法律状态 专利权质押合同登记的生效、变更及注销
法律状态信息 专利权质押合同登记的注销
IPC(主分类):G01N 33/531
授权公告日:20150610
申请日:20131213
专利号:ZL201310682191X
登记号:Y2023980032056
出质人:山东博科生物产业有限公司
质权人:济南农村商业银行股份有限公司天桥支行
解除日:20230531
法律状态公告日 20230224
法律状态 专利权质押合同登记的生效、变更及注销
法律状态信息 专利权质押合同登记的生效
IPC(主分类):G01N 33/531
专利号:ZL201310682191X
登记号:Y2023980032056
登记生效日:20230206
出质人:山东博科生物产业有限公司
质权人:济南农村商业银行股份有限公司天桥支行
发明名称:一种高效稳定的TMB显色液及其制备方法
申请日:20131213
授权公告日:20150610
法律状态公告日 20220712
法律状态 专利权质押合同登记的生效、变更及注销
法律状态信息 专利权质押合同登记的注销
IPC(主分类):G01N 33/531
授权公告日:20150610
申请日:20131213
专利号:ZL201310682191X
登记号:Y2021370000122
出质人:山东博科生物产业有限公司
质权人:济南农村商业银行股份有限公司天桥支行
解除日:20220624
法律状态公告日 20211119
法律状态 专利权质押合同登记的生效、变更及注销
法律状态信息 专利权质押合同登记的生效
IPC(主分类):G01N 33/531
专利号:ZL201310682191X
登记号:Y2021370000122
登记生效日:20211101
出质人:山东博科生物产业有限公司
质权人:济南农村商业银行股份有限公司天桥支行
发明名称:一种高效稳定的TMB显色液及其制备方法
申请日:20131213
授权公告日:20150610
法律状态公告日 20150610
法律状态 授权
法律状态信息 授权
法律状态公告日 20150520
法律状态 著录事项变更
法律状态信息 著录事项变更
IPC(主分类):G01N 33/531
变更事项:发明人
变更前:谭柏清 李志明 甘宜梧
变更后:马万山 李志明 甘宜梧 谭柏清 李静 王绮
法律状态公告日 20140430
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):G01N 33/531
申请日:20131213
法律状态公告日 20140402
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(2

独立权利要求数量(1

1.一种高效稳定的TMB显色液,其特征在于,各组分的摩尔浓度或质量分数为:TMB的摩尔浓度为1.2mmol/L,H 2O 2的摩尔浓度为3.1mmol/L,曲拉通X-405的质量分数为0.3%,过氧化脲的质量分数为0.5%,醋酸钠的摩尔浓度为0.2mol/L,L(+)-酒石酸的摩尔浓度为0.027 mol/L。

2.根据权利要求1中的一种高效稳定的TMB显色液的制备方法,其特征在于包括以下步骤:

a.制备A液:以10mL二甲亚砜为溶剂,缓慢加入TMB,搅拌均匀使其充分溶解,TMB最终摩尔浓度为0.12mol/L;

b.制备B液:取1L蒸馏水,加入醋酸钠16.406g充分溶解,使之终摩尔浓度为0.2mol/L;然后加入L(+)-酒石酸4.1g充分溶解,使之终摩尔浓度为0.027 mol/L, 溶液最终pH值约为5.0;

c.在B液中加入适量A液、曲拉通X-405、H 2O 2和过氧化脲,使TMB终摩尔浓度为1.2 mmol/L,H 2O 2终摩尔浓度为3.1mmol/L,曲拉通X-405的终质量分数为0.3%,过氧化脲的终质量分数为0.5%。

1.一种高效稳定的TMB显色液,其特征在于,各组分的摩尔浓度或质量分数为:TMB的摩尔浓度为1.2mmol/L,H2O2的摩尔浓度为3.1mmol/L,曲拉通X-405的质量分数为0.3%,过氧化脲的质量分数为0.5%,醋酸钠的摩尔浓度为0.2mol/L,L(+)-酒石酸的摩尔浓度为0.027 mol/L。

2.根据权利要求1中的一种高效稳定的TMB显色液的制备方法,其特征在于包括以下步骤:

a.制备A液:以10mL二甲亚砜为溶剂,缓慢加入TMB,搅拌均匀使其充分溶解,TMB最终摩尔浓度为0.12mol/L;

b.制备B液:取1L蒸馏水,加入醋酸钠16.406g充分溶解,使之终摩尔浓度为0.2mol/L;然后加入L(+)-酒石酸4.1g充分溶解,使之终摩尔浓度为0.027 mol/L, 溶液最终pH值约为5.0;

c.在B液中加入适量A液、曲拉通X-405、H2O2和过氧化脲,使TMB终摩尔浓度为1.2 mmol/L,H2O2终摩尔浓度为3.1mmol/L,曲拉通X-405的终质量分数为0.3%,过氧化脲的终质量分数为0.5%。

说明书

技术领域

本发明涉及临床体外检测技术,特别涉及一种高效稳定的TMB显色液及其制备方法。

背景技术

自从Engvall和Perlman(1971)首次报道建立酶联免疫吸附试验(Enzyme-Linked Immunosorbent Assays,ELISA)以来,由于ELISA具有快速、敏感、简便、易于标准化等优点,使其得到迅速的发展和广泛应用。目前酶免疫分析(EIA)技术,已被广泛应用于抗原,半抗原或抗体的定量或定性检测分析。酶联免疫吸附 (ELISA) 检测方法虽然有很多种,但各种方法都离不开酶结合物和显色剂。在 ELISA 试剂中应用最广泛的酶是辣根过氧化物酶 (HRP),而该系统的显色剂有多种,目前市场最常用的是TMB (3,3’,5,5’- 四甲基联苯胺)。辣根过氧化物酶(HRP)及其藕联物是酶联免疫分析技术中常用的一种酶,由于3,3',5,5'-四甲基联苯胺(TMB)在HRP的显色反应体系中,比其它色原具有更高的灵敏度且无至癌性而被广泛应用。

TMB(3,3’,5,5’-四甲基联苯胺)是一种新型HRP(辣根过氧化物酶)色原底物。相对其他显色底物,TMB 以显色高效、无毒、不致癌、稳定性好等特点成为 ELISA 检测的主流显色剂。在ELISA检测时,HRP催化过氧化物释放出氧使 TMB 被氧化成蓝色的产物,加入酸性的终止液终止反应后,蓝色溶液变成橙黄色,在 450nm 波长有最大吸收峰。通过测量吸光度,便可定性或定量判断出被检测物的含量。

常见的 TMB 显色试剂多由几个组分共同组成,并且常需要现配现用,使用不便,且容易导致检测结果不太稳定。一般市场常见 TMB 显色试剂通常分为 A、B 两种贮存液,使用需将两者按比例混合,操作繁琐且容易错配,常导致实验失败。此外,市场上也有少见的单相的TMB 显色液,但常常存在稳定性差,保存时间短,显色背景高,灵敏度低等的缺点。

发明内容

针对上述技术背景,本发明提供了一种高效稳定的TMB显色液及其制备方法。

本发明的一种高效稳定的TMB显色液,其特征在于,各组分的摩尔浓度或质量分数为:TMB的摩尔浓度为1.2mmol/L,H2O2的摩尔浓度为3.1mmol/L,曲拉通X-405的质量分数为0.3%,过氧化脲的质量分数为0.5%,醋酸钠的摩尔浓度为0.2mol/L,L(+)-酒石酸的摩尔浓度为0.027 mol/L。

所述的一种高效稳定的TMB显色液的制备方法,其特征在于包括以下步骤:

a.制备A液:以10mL二甲亚砜为溶剂,缓慢加入TMB,搅拌均匀使其充分溶解。

b.制备B液:取1L蒸馏水,加入醋酸钠16.406g使之终摩尔浓度为0.2mol/L;然后加入L(+)-酒石酸4.1g使之终摩尔浓度为0.027 mol/L,溶液最终pH值约为5.0。

c.在B液中加入适量A液、曲拉通X-405(Triton X-405)、H2O2和过氧化脲,使TMB终摩尔浓度为1.2 mmol/L,H2O2终摩尔浓度为3.1mmol/L,曲拉通X-405(Triton X-405)的终质量分数为0.3%,过氧化脲的终质量分数为0.5%。

本发明的使用方法:

用适当的干净容器(用纯净水反复冲洗),倒出适量的单组分TMB显色液,待达到室温后即可进行如下步骤:

a)    加液:加完HRP结合物并温育一定时间后,洗板3-5次,每孔加TMB显色液100uL。 根据实验需要,在室温(15-25°C)或37°C下温育10-30分钟。

b)    终止:加等体积的1mol/L盐酸或硫酸溶液可终止反应,孔中反应液由蓝色变为黄色。

c)    读数:终止反应后30分钟内在450nm处读数。

相比市场常见TMB显色液而言,本发明为TMB单相显色液,使用前无需混合,简化操作流程,方便快捷,可以减少人为操作过程中的误差。通过引入非离子表面活性剂,促进TMB的溶解和稳定,使单相TMB显色液可以长期稳定保存,在2~8℃条件下保存有效期可达3年,并且显色终止后读数稳定。

附图说明

下面结合附图对本发明的具体实施方式作进一步详细的说明。

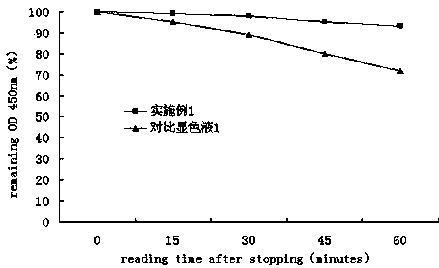

图1 实施例1方法制备的TMB显色液用酸溶液终止反应后TMB黄色产物的稳定性。

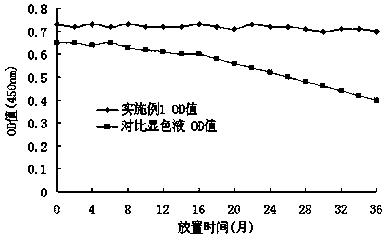

图2 实施例1方法制备的TMB显色液存放时间段后的稳定性。

具体实施方式

实施例1

本发明所述的一种高效稳定的TMB 显色液的制备方法包括如下步骤:

a.制备A液:以10mL二甲亚砜为溶剂,缓慢加入TMB,搅拌均匀使其充分溶解。

b.制备B液:取1L蒸馏水,加入醋酸钠16.406g充分溶解,使之终摩尔浓度为0.2mol/L;然后加入L(+)-酒石酸(L(+)-2,3-二羟基丁二酸)4.1g充分溶解,使之终摩尔浓度为0.027 mol/L, 溶液最终pH值约为5.0。

c.在B液中加入适量A液、曲拉通X-405(Triton X-405)、H2O2和过氧化脲,使TMB终摩尔浓度为1.2 mmol/L,H2O2终摩尔浓度为3.1mmol/L,曲拉通X-405(Triton X-405)的终质量分数为0.3%,过氧化脲的终质量分数为0.5%,醋酸钠的摩尔浓度为0.2mol/L,L(+)-酒石酸的摩尔浓度为0.027 mol/L。

实施例2

将实施例1的TMB显色液与国家食品药品监督管理局认可的某公司商品化的TMB显色液(简称为:对比显色液1)进行对比。

该对比显色液配方,其中各组分的摩尔浓度或质量分数为:

TMB的摩尔浓度为2.0mmol/L,

H2O2的摩尔浓度为4.0mmol/L,

过氧化脲的质量分数为0.1%,

磷酸氢二钠的摩尔浓度为0.1mol/L,

柠檬酸的摩尔浓度为0.013 mol/L。

以丙型肝炎病毒核心抗原试剂盒(双抗体夹心法ELISA)为例,显色15min后终止反应,在终止反应后的0,15,30,45,60min时测得OD值(λ=450nm)。用酸溶液终止反应后,计算TMB黄色产物的稳定性。

对比结果见说明书附图图1。由图1可以看出,实施例1方法得到的TMB显色液在终止反应后,TMB黄色产物的稳定性明显优于对比组TMB显色液。实施例1方法得到的TMB显色液在终止反应30分钟后,TMB换色产物几乎没有衰减;在终止反应60min时,仅有轻微衰减,稳定性明显提高。

实施例3

将用实施例1的方法制备的TMB显色液与国家食品药品监督管理局认可的某公司商品化的TMB显色液进行比较(简称为:对比显色液1)。

以丙型肝炎病毒核心抗原试剂盒(双抗体夹心法ELISA)为例,分别用实施例1的方法制备的TMB显色液和国家食品药品监督管理局认可的某公司商品化的TMB显色液(简称为:对比显色液1)做显色剂,测试丙肝核心抗原(HCV-cAg)标准品(浓度:80pg/mL),测试完成后试剂盒等均放置在2-8℃保存,每隔2个月测试一次,记录OD值。

对比结果见说明书附图图2。由图2可知,实施例1的方法制备的TMB显色液可以长期稳定存放,至少可以放置3年。

由此可见,相比市场常见TMB显色液而言,本发明为TMB单相显色液,使用时无需混合,简化操作流程,方便快捷,极大的减少人为操作误差。此外,通过加入非离子表面活性剂曲拉通X-405(Triton X-405),促进TMB的溶解和稳定,使单相TMB显色液可以长期稳定保存,在2~8℃条件下有效期3年,并且显色终止后读数稳定。可证明,本发明所涉及的TMB显色液具有高效稳定的特点,使用方便,可以满足酶联免疫试剂盒对显色底物液的各项要求。
